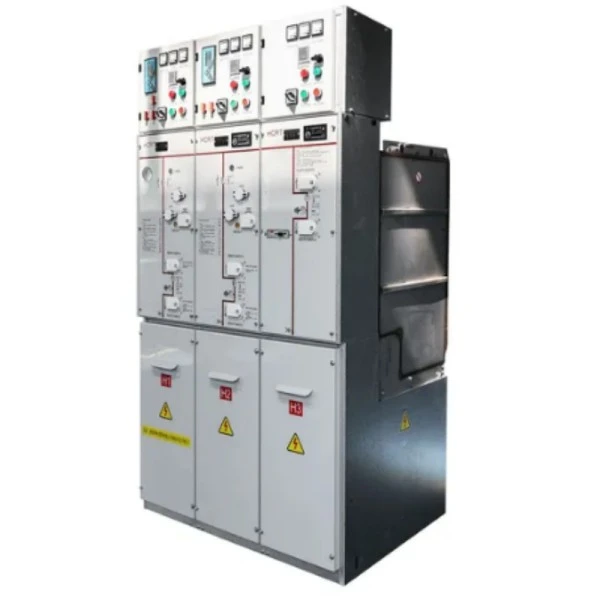

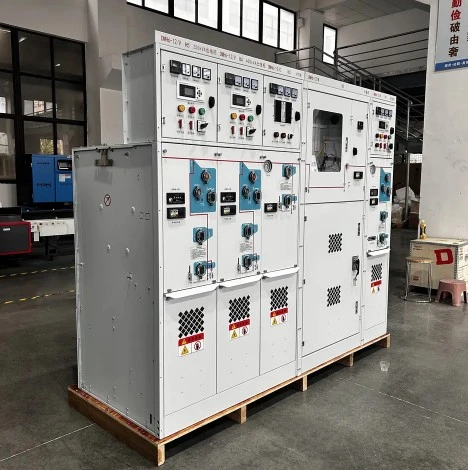

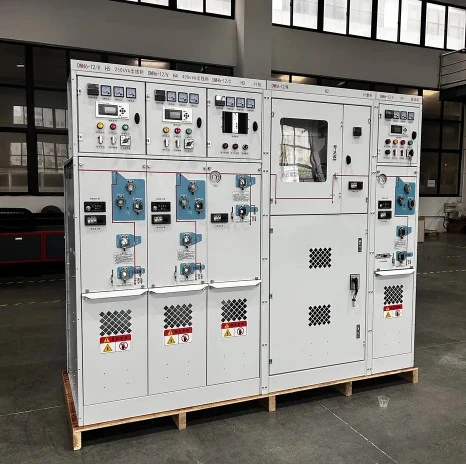

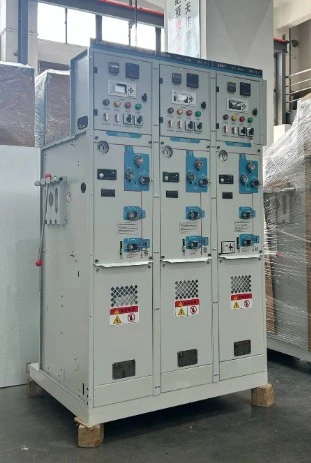

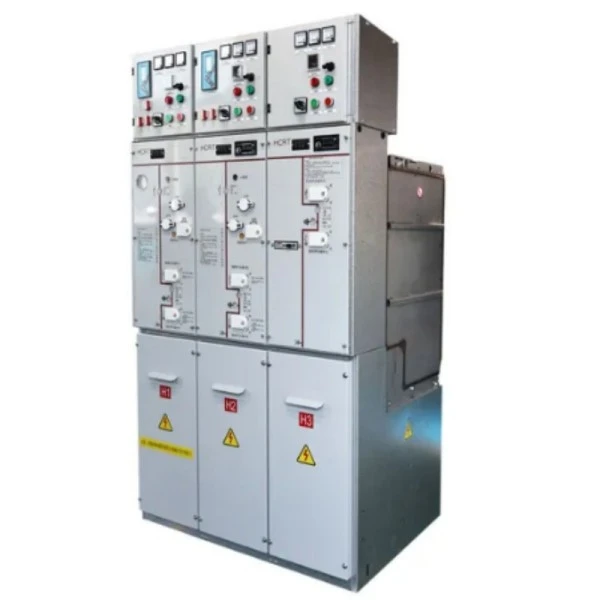

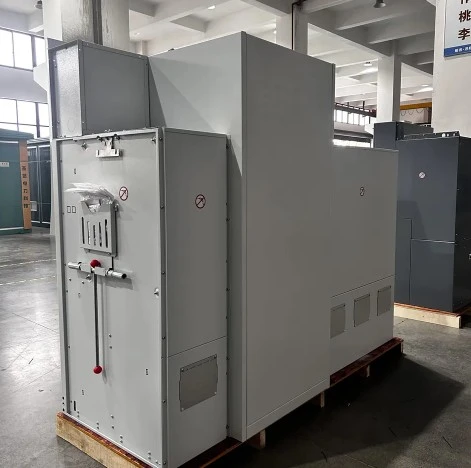

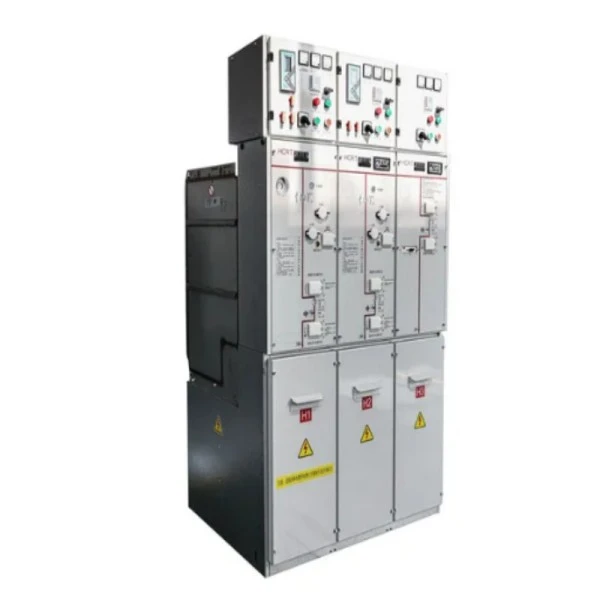

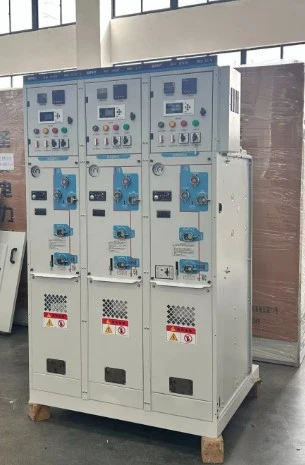

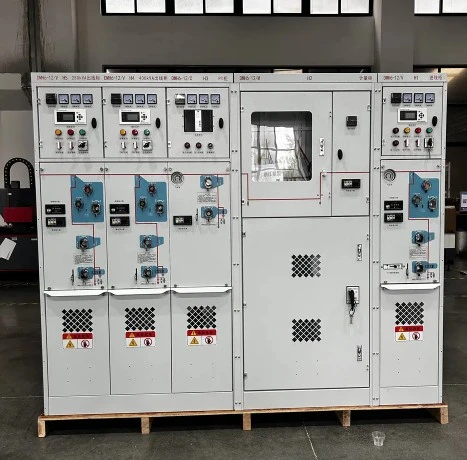

35kv मध्यम वोल्टेज Sf6 सीलबंद स्विचगियर

35kV मध्यम वोल्टेज SF6 सीलबंद स्विचगियर एक फैक्ट्री-असेंबल, धातु-संलग्न विद्युत उपकरण है जो सल्फर हेक्साफ्लोराइड (SF6) गैस को एक इन्सुलेटिंग और आर्क-शमन माध्यम दोनों के रूप में उपयोग करता है। पारंपरिक ओपन-टाइप स्विचगियर के विपरीत, सर्किट ब्रेकर, डिस्कनेक्टर और ग्राउंडिंग स्विच सहित सभी जीवित हिस्सों को नियंत्रित दबाव पर एसएफ 6 गैस से भरे स्टेनलेस स्टील टैंक के अंदर भली भांति बंद करके सील कर दिया जाता है।

यह क्या कर सकता है?

मुख्य रूप से, यह 35kV मध्यम वोल्टेज SF6 सीलबंद स्विचगियर 35kV बिजली नेटवर्क में विद्युत ऊर्जा प्राप्त करने, वितरित करने और नियंत्रित करने के लिए जिम्मेदार है। यह ट्रांसफार्मर, मोटर और फीडर को ओवरलोड, शॉर्ट सर्किट और क्षणिक ओवरवॉल्टेज से बचाता है। जब कोई खराबी आती है, तो SF6 सर्किट ब्रेकर मिलीसेकंड के भीतर आर्क को बुझा देता है, जिससे डाउनस्ट्रीम उपकरण को न्यूनतम क्षति सुनिश्चित होती है। इसके अतिरिक्त, यह रिमोट स्विचिंग संचालन और वास्तविक समय स्थिति की निगरानी को सक्षम बनाता है, जिससे यह आधुनिक स्मार्ट ग्रिड का एक मुख्य घटक बन जाता है। संक्षेप में, यह उन अनुप्रयोगों में भारी एयर-इंसुलेटेड स्विचगियर (एआईएस) को प्रतिस्थापित करता है जहां स्थान सीमित है या पर्यावरणीय स्थितियां गंभीर हैं।

उत्पाद लाभ

35kV मध्यम वोल्टेज SF6 सीलबंद स्विचगियर का मूल्यांकन करते समय, लूगाओ पावर का समाधान पांच प्रमुख फायदों के कारण सामने आता है:

1. अल्ट्रा-हाई विश्वसनीयता: क्योंकि एसएफ 6 गैस बेहतर ढांकता हुआ ताकत (हवा से लगभग 3 गुना) प्रदान करती है, आंतरिक घटक धूल, नमी, नमक कोहरे और प्रदूषण से प्रतिरक्षित होते हैं। इसके परिणामस्वरूप अत्यंत कम विफलता दर होती है - संचालन के दस वर्षों में 0.1% से भी कम।

2. कॉम्पैक्ट फ़ुटप्रिंट: सीलबंद डिज़ाइन चरण-दर-चरण और चरण-दर-चरण क्लीयरेंस को काफी कम कर देता है। एक सामान्य लुगाओ 35kV SF6 रिंग मुख्य इकाई प्रति फीडर केवल 1.2m² लेती है, जबकि AIS के लिए 3.5m² होती है। यह उपयोगिताओं और औद्योगिक संयंत्रों को मौजूदा बिल्डिंग फ़ुटप्रिंट के भीतर फिर से स्थापित करने या विस्तार करने की अनुमति देता है।

3. रखरखाव-मुक्त संचालन: चूंकि सभी चलने वाले हिस्से सूखे, सीलबंद एसएफ 6 वातावरण में काम करते हैं, इसलिए नियमित सफाई, संपर्क समायोजन, या इन्सुलेशन प्रतिरोध परीक्षण की कोई आवश्यकता नहीं है। एकमात्र अनुशंसित जांच हर छह महीने में एक बार गैस दबाव गेज की रीडिंग है। 20 साल की सेवा अवधि में, इससे परिचालन व्यय में 70% तक की बचत होती है।

4. कार्मिकों के लिए बढ़ी हुई सुरक्षा: धातु-संलग्न, वेल्डेड टैंक को 50kA/1s तक आंतरिक आर्क दोष रोकथाम (IAC) के लिए रेट किया गया है। आंतरिक खराबी के तहत भी, दबाव राहत वाल्व गर्म गैसों को एक सुरक्षित निकास वाहिनी की ओर निर्देशित करता है - किसी ऑपरेटर की ओर नहीं। सभी इंटरलॉक IEC 62271-200 का अनुपालन करते हैं।

5. हर मौसम में प्रदर्शन: अल्पाइन सबस्टेशनों में -40°C से लेकर रेगिस्तानी सौर फार्मों में +55°C तक, यह 35kV मध्यम वोल्टेज SF6 सीलबंद स्विचगियर बिना व्युत्पन्न हुए संचालित होता है। बाड़े के अंदर किसी ट्रेस हीटिंग या एयर कंडीशनिंग की आवश्यकता नहीं है।

उत्पाद की विशेषताएँ

● लुगाओ पावर के 35kV मध्यम वोल्टेज SF6 सीलबंद स्विचगियर में निम्नलिखित विशिष्ट तकनीकी विशेषताएं शामिल हैं:

1. वेल्डेड स्टेनलेस स्टील टैंक: 3 मिमी मोटा, 316L ग्रेड, हीलियम रिसाव-परीक्षण प्रति वर्ष 0.1% से कम। वातावरण के संपर्क में कोई गैसकेट या ओ-रिंग नहीं।

2. तीन-स्थिति स्विच: एक तंत्र में एकीकृत लोड ब्रेक स्विच, डिस्कनेक्टर और ग्राउंडिंग स्विच। मैकेनिकल इंटरलॉक गलत अनुक्रम संचालन को रोकता है।

3. एसएफ 6 दबाव गेज (तापमान-मुआवजा): परिवेश के तापमान की परवाह किए बिना सही दबाव रीडिंग प्रदान करता है। ग्रीन ज़ोन = 0.12–0.14 एमपीए (पूर्ण)। दूरस्थ निगरानी के लिए कम दबाव वाले अलार्म संपर्क उपलब्ध हैं।

4. वैक्यूम सर्किट ब्रेकर विकल्प: फीडर सुरक्षा के लिए, SF6 बाहरी इन्सुलेशन के साथ एक अंतर्निर्मित वैक्यूम इंटरप्टर SF6 की इन्सुलेशन ताकत के साथ वैक्यूम की उच्च ब्रेकिंग क्षमता को जोड़ता है। रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट: 31.5kA।

5. केबल कम्पार्टमेंट: बड़ा, हटाने योग्य फ्रंट कवर केबल लग इंस्टॉलेशन के लिए आसान पहुंच की अनुमति देता है। 500 मिमी² तक सिंगल-कोर तांबे या एल्यूमीनियम केबल के लिए उपयुक्त।

6. चुंबकीय या स्प्रिंग एक्चुएटर: चुंबकीय एक्चुएटर (100,000 यांत्रिक संचालन के लिए) या संग्रहीत-ऊर्जा स्प्रिंग तंत्र (लागत-संवेदनशील परियोजनाओं के लिए) के रूप में उपलब्ध है।

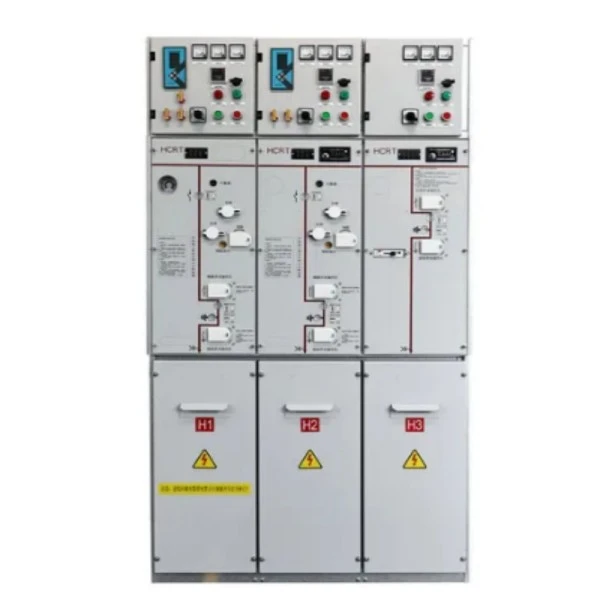

7. फ्रंट पैनल मिमिक बस: स्विच स्थिति, अर्थिंग स्थिति और एसएफ 6 दबाव के लिए एलईडी संकेतक के साथ एक स्पष्ट, उत्कीर्ण एक-पंक्ति आरेख।

8. सहायक संपर्क: 6NO + 6NC, 220V DC के लिए रेटेड, सीधे मुख्य शाफ्ट से संचालित (फिसलने के लिए कोई कैम नहीं)।

उत्पाद व्यवहार्यता

35kV मध्यम वोल्टेज SF6 सीलबंद स्विचगियर की बहुमुखी प्रतिभा इसे निम्नलिखित अनुप्रयोगों के लिए उपयुक्त बनाती है:

1. पवन फ़ार्म: प्रत्येक टरबाइन के टावर बेस या अपतटीय प्लेटफ़ॉर्म कलेक्टर रिंग में उपयोग किया जाता है। कंपन, नमक स्प्रे और सीमित स्थानों को सहन करता है।

2. सौर पीवी पावर प्लांट: कंबाइनर बॉक्स आउटपुट और स्टेप-अप ट्रांसफार्मर प्राथमिक पक्ष पर स्थापित। सीलबंद डिज़ाइन रेगिस्तानी वातावरण में धूल के प्रवेश को रोकता है।

3. औद्योगिक सबस्टेशन: स्टील मिलें, सीमेंट संयंत्र और पेट्रोकेमिकल सुविधाएं जहां निरंतर उत्पादन के लिए उच्च अपटाइम की आवश्यकता होती है। SF6 स्विचगियर बड़ी मोटरों (3MW-10MW) और आर्क फर्नेस को आपूर्ति करता है।

4. डेटा सेंटर: बैकअप जनरेटर और यूपीएस सिस्टम को विश्वसनीय 35kV इनकमिंग आपूर्ति प्रदान करता है। इसका कॉम्पैक्ट आकार आईटी रैक के लिए अधिक जगह छोड़ता है।

5. रेलवे ट्रैक्शन सबस्टेशन: 27.5kV या 35kV सिस्टम पर विद्युतीकृत रेलवे के लिए।SF6 स्विचगियरकॉन्टैक्ट घिसाव के बिना बार-बार स्विचिंग (5,000 ऑपरेशन/वर्ष तक) को संभालता है।

6. भूमिगत सबस्टेशन: शहर के केंद्रों या वाणिज्यिक परिसरों में जहां जमीन बेहद महंगी है। स्विचगियर को 2.5 मीटर ऊंचे वॉल्ट के अंदर दो स्तरों में रखा जा सकता है।

7. उपयोगिता माध्यमिक वितरण: 35kV लूप से आवासीय ब्लॉकों या छोटे औद्योगिक पार्कों को खिलाने के लिए रिंग मुख्य इकाई (आरएमयू) के रूप में।

जिन मानकों का हम अनुपालन करते हैं

लुगाओ पावर का 35kV मीडियम वोल्टेज SF6 सीलबंद स्विचगियर सुरक्षा, विश्वसनीयता और लंबी सेवा जीवन सुनिश्चित करने के लिए अंतरराष्ट्रीय और उद्योग मानकों के अनुसार डिजाइन और निर्मित किया गया है।

उत्पादन विवरण

लुगाओ पावर के 35kV मध्यम वोल्टेज SF6 सीलबंद स्विचगियर की प्रत्येक इकाई कठोर विनिर्माण चरणों से गुजरती है:

● टैंक निर्माण: लेजर-कट 316L स्टेनलेस स्टील प्लेटों को एक जिग में रोबोट-वेल्ड किया जाता है। सभी वेल्ड का डाई पेनेट्रेंट और पिनहोल के लिए एक्स-रे से निरीक्षण किया जाता है। फिर प्रत्येक टैंक का 24 घंटे के लिए 0.3 एमपीए (2*ऑपरेटिंग दबाव) पर दबाव-परीक्षण किया जाता है।

● सतह का उपचार: बाहरी हिस्से को फॉस्फेट किया गया है और RAL 7035 एपॉक्सी पॉलिएस्टर पाउडर (न्यूनतम 80μm मोटाई) के साथ लेपित किया गया है। नमक स्प्रे प्रतिरोध: 1,000 घंटे।

● SF6 गैस प्रसंस्करण: सभी आंतरिक घटकों (बुशिंग, संपर्क, एक्चुएटर्स) की असेंबली के बाद, टैंक को <10 Pa तक खाली कर दिया जाता है। फिर 99.97% से अधिक शुद्धता वाली SF6 गैस को 0.12 MPa तक भर दिया जाता है। ओस बिंदु <-50°C पर सत्यापित किया जाता है।

● यांत्रिक सहनशक्ति परीक्षण: प्रत्येक ऑपरेटिंग तंत्र को अंतिम असेंबली से पहले एक परीक्षण बेंच पर 500 बार (खुला/बंद/पृथ्वी) चक्रित किया जाता है।

● उच्च वोल्टेज परीक्षण: 70kV/1min बिजली आवृत्ति वोल्टेज (शुष्क) और 110kV/1.2/50μs बिजली आवेग परीक्षण का सामना करती है।

● आंशिक डिस्चार्ज माप: 1.1× रेटेड वोल्टेज (38.5kV) पर 5pC से कम। वाइडबैंड पीडी डिटेक्टर से मापा गया।

● रिसाव का पता लगाना: एक खोजी जांच (हलोजन डिटेक्टर) प्रत्येक वेल्ड सीम और बुशिंग फ्लैंज को स्कैन करता है। रिसाव दर की गारंटी <0.1% प्रति वर्ष।

● पता लगाने की क्षमता: प्रत्येक स्विचगियर को एक अद्वितीय क्यूआर कोड प्राप्त होता है। क्यूआर कोड एक फ़ैक्टरी परीक्षण रिपोर्ट से लिंक होता है जिसमें दबाव परीक्षण वक्र, पीडी स्तर और गैस भरने की तारीख शामिल होती है।

एसएफ6 सीलबंद स्विचगियर बनाम एयर-इंसुलेटेड स्विचगियर (एआईएस)

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: 35kV मीडियम वोल्टेज SF6 सीलबंद स्विचगियर को कितनी बार रिफिलिंग की आवश्यकता होती है?

ए: सामान्य परिस्थितियों में, रिसाव दर प्रति वर्ष 0.1% से कम है। 0.12 एमपीए प्रारंभिक भरण पर, अलार्म सीमा (0.10 एमपीए) तक गिरने में 20 साल से अधिक का समय लगेगा। हम हर 6 महीने में दबाव नापने का यंत्र की जाँच करने की सलाह देते हैं। आम तौर पर एक साल की वारंटी अवधि के भीतर किसी भी रीफिल की आवश्यकता नहीं होती है जब तक कि सील विफलता न हो।

Q2: क्या SF6 गैस पर्यावरण की दृष्टि से हानिकारक है? और क्या लुगाओ विकल्प प्रदान करता है?

उत्तर: SF6 में उच्च ग्लोबल वार्मिंग क्षमता (GWP = 23,500) है। हालाँकि, लुगाओ का 35kV मध्यम वोल्टेज SF6 सीलबंद स्विचगियर प्रति यूनिट 2kg से कम का उपयोग करता है, और हमारा सीलबंद टैंक डिज़ाइन वस्तुतः उत्सर्जन को समाप्त करता है। ग्रीन गैस की आवश्यकता वाली परियोजनाओं के लिए, हम 99% कम GWP के साथ एक वैकल्पिक "ग्रीन गैस" (C5-FK) प्रदान करते हैं, हालांकि थोड़ी कम इन्सुलेशन रेटिंग पर।

Q3: क्या ये हो सकता हैस्विचगियरअतिरिक्त आवरण के बिना बाहर उपयोग किया जा सकता है?

उत्तर: हां, 35kV मीडियम वोल्टेज SF6 सीलबंद स्विचगियर सीलबंद टैंक के लिए IP67-रेटेड है और लो-वोल्टेज डिब्बे के लिए IP4X है। हालाँकि, सीधे आउटडोर इंस्टॉलेशन के लिए, हम "वेदरप्रूफ हुड" विकल्प का ऑर्डर देने की सलाह देते हैं (पूरे क्यूबिकल में IP54 रेटिंग जोड़ता है)। अन्यथा, इसे किसी बुनियादी कियोस्क या सबस्टेशन भवन के अंदर स्थापित करें।

Q4: क्या एक साल की वारंटी SF6 गैस को भी कवर करती है?

उत्तर: हां, यदि वारंटी अवधि के दौरान रिसाव की पुष्टि हो जाती है (साबुन के बुलबुले या डिटेक्टर परीक्षण का उपयोग करके), तो लुगाओ एक प्रतिस्थापन गैस सिलेंडर की आपूर्ति करेगा और बिना किसी शुल्क के फिटिंग को फिर से सील कर देगा। हालाँकि, यदि रिसाव भौतिक क्षति (उदाहरण के लिए, एक फोर्कलिफ्ट के टैंक से टकराने) के कारण होता है, तो मरम्मत बिल योग्य है।

Q5: क्या मैं इस स्विचगियर में रिमोट SCADA इंटरफ़ेस को दोबारा लगा सकता हूँ?

उत्तर: सभी इकाइयाँ मानक 6NO+6NC सहायक संपर्कों के साथ आती हैं जो RTU या PLC से कनेक्शन के लिए तैयार हैं। उन्नत निगरानी के लिए, हम मॉडबस आरटीयू (आरएस485) या आईईसी 61850 (ईथरनेट) आउटपुट के साथ एक वैकल्पिक प्लग-इन मॉड्यूल प्रदान करते हैं, जो वास्तविक समय एसएफ6 दबाव, स्विच स्थिति और ऑपरेशन काउंटर डेटा प्रदान करता है।
