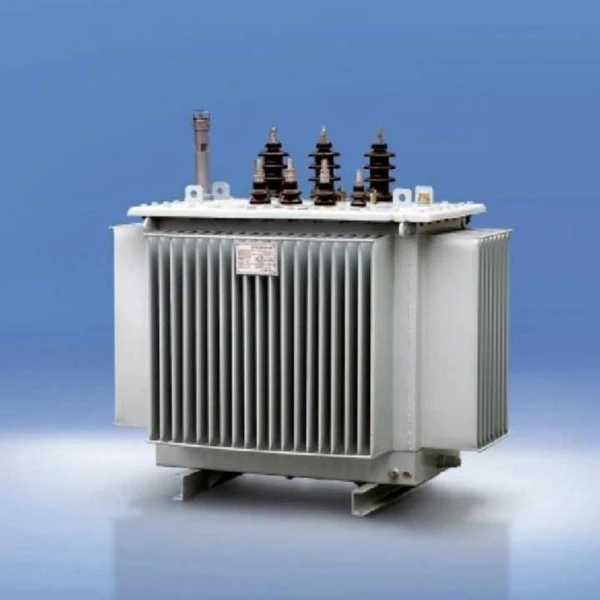

S9 तीन चरण तेल से भरा कम वोल्टेज ट्रांसफार्मर

हमारी कंपनी S9 थ्री फेज़ ऑयल-फिल्ड लो वोल्टेज ट्रांसफार्मर की एक प्रमुख निर्माता है। यह कम-नुकसान वाले डिज़ाइन के साथ परिचालन लागत को कम करता है, बेहतर एंटी-शॉर्ट-सर्किट क्षमता प्रदान करता है, और रखरखाव-मुक्त पूरी तरह से सील संरचना का उपयोग करता है। असाधारण लागत-प्रभावशीलता के साथ उच्च विश्वसनीयता का संयोजन, यह आपकी बिजली वितरण आवश्यकताओं के लिए आदर्श विकल्प है।

ब्रांड: लुगाओ पावर कंपनी लिमिटेड
प्रमाणीकरण: आईएसओ/सीई/प्रकार परीक्षण रिपोर्ट

जांच भेजें

उत्पाद वर्णन

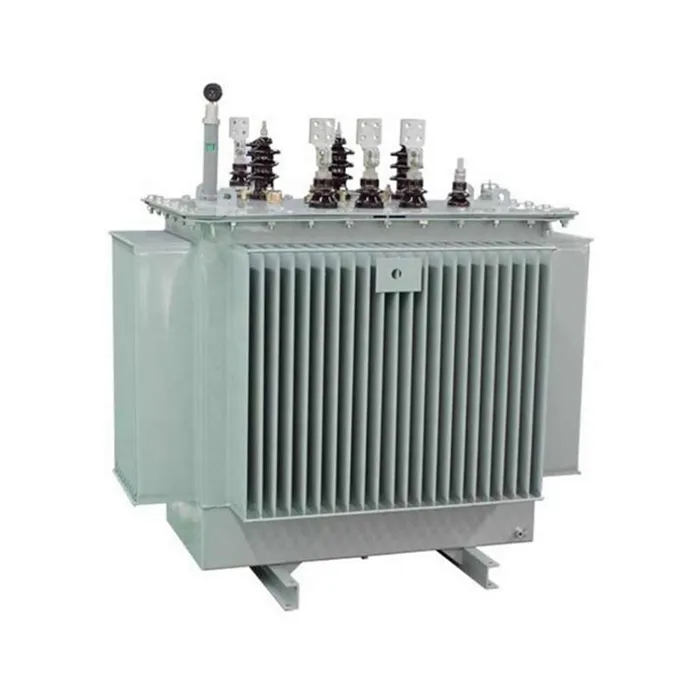

हमारी कंपनी का S9 थ्री फेज़ ऑयल-फिल्ड लो वोल्टेज ट्रांसफार्मर एक अत्यधिक विश्वसनीय पावर डिवाइस है जिसे विशेष रूप से लो-वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है। इस उत्पाद को खरीदने से आपको एक उच्च गुणवत्ता वाला ट्रांसफार्मर मिलता है जो लागत-प्रभावशीलता के साथ स्थिर प्रदर्शन को जोड़ता है, जो औद्योगिक संयंत्रों, वाणिज्यिक भवनों और आवासीय बिजली वितरण परिदृश्यों में व्यापक रूप से लागू होता है। यह उत्पाद उच्च गुणवत्ता वाली कोल्ड-रोल्ड सिलिकॉन स्टील शीट और उच्च शुद्धता वाली तांबे की वाइंडिंग का उपयोग करता है। इसकी अनुकूलित कोर संरचना प्रभावी ढंग से हिस्टैरिसीस और एड़ी वर्तमान नुकसान को कम करती है, जिससे दीर्घकालिक स्थिर और विश्वसनीय संचालन सुनिश्चित होता है। तेल में डूबे इन्सुलेशन शीतलन प्रणाली उत्कृष्ट गर्मी लंपटता और अधिभार क्षमता प्रदान करती है, वोल्टेज उतार-चढ़ाव या महत्वपूर्ण लोड परिवर्तन की स्थिति में भी स्थिर आउटपुट वोल्टेज बनाए रखती है। पूरी तरह से सीलबंद संरचना बाहरी नमी और अशुद्धियों को प्रभावी ढंग से अलग करती है, उपकरण के जीवनकाल को बढ़ाती है और रखरखाव की आवृत्ति को कम करती है।

उत्पाद पैरामीटर (विनिर्देश)

S9 श्रृंखला 11kV एकल चरण पोल-माउंटेड वितरण ट्रांसफार्मर
रेटिंग (केवीए)	वोल्टेज समूह		वेक्टर समूह	प्रतिबाधा वोल्टेज	नुकसान		नहीं- भार वर्तमान (%)	वजन(किग्रा)			(एल×बी×एच)(मिमी) बाहरी आयाम	गेज लंबवत/ क्षैतिज
रेटिंग (केवीए)	उच्च- वोल्टेज	कम वोल्टेज	वेक्टर समूह	प्रतिबाधा वोल्टेज	भार रहित	भार	नहीं- भार वर्तमान (%)	मशीन वजन	तेल वजन	कुल वजन	(एल×बी×एच)(मिमी) बाहरी आयाम	गेज लंबवत/ क्षैतिज
5	13.8 13.2 11 10.5 10 6	0.4 0.415 0.433	यिनो Dyn11 Dyn5	4	0.07	0.35	4	50	45	145	550×450×800	400/350
10					0.09	0.40	3.5	70	55	185	550×450×800	400/350
20					0.11	0.52	3.0	110	60	235	660×505×850	400/350
30					0.13	0.63/0.	2.3	130	65	265	660×530×870	450/340
50					0.17	0.91/0.87	2.0	195	80	365	740×600×930	450/380
63					0.20	1.09/1.04	1.9	230	80	400	720×620×100	450/380
80					0.25	1.31/1.25	1.9	260	95	460	770×640×1030	450/430
100					0.29	1.58/1.	1.8	300	95	510	820×710×970	550/450
125					0.34	1.89/1.	1.7	335	115	585	1040×680×1080	550/470
160					0.40	2.31/2.	1.6	405	130	685	1090×670×1130	550/520
200					0.48	2.73/2.	1.5	490	150	810	1160×760×1090	550/520
250					0.56	3.2/3.05	1.4	565	170	935	1215×775×1180	650/550
315					0.67	3.83/3.65	1.4	655	200	1095	1345×890×1205	650/550
400					0.बी0	4.52/4.	1.3	840	250	1385	1450×935×1240	650/550
500					0.96	5.41/5.15	1.2	935	235	1505	1410×970×1290	750/600
630				4.5	1.20	6.2	1.1	1100	330	1830	595×1040×1315	850/660
800					1.40	7.5	1.0	1360	370	2225	1765×1170×1350	850/660
1000					1.70	10.3	1.0	1455	475	2555	1855×1255×1490	850/660
1250					1.95	12.0	0.9	1715	545	3140	1885×1270×1590	850/660
1600					2.40	14.5	0.8	2095	630	3680	950×1620×2020	850/700
2000					2.80	19.8	0.8	2340	715	4190	2060×1740×2050	820/820
2500					3.30	23.0	0.7	2920	830	5100	2250×1800×210	1070/1070
नोट: उच्च-वोल्टेज की टैपिंग रेंज: ±5%, ±2×2.5%; आवृत्ति: 50 हर्ट्ज

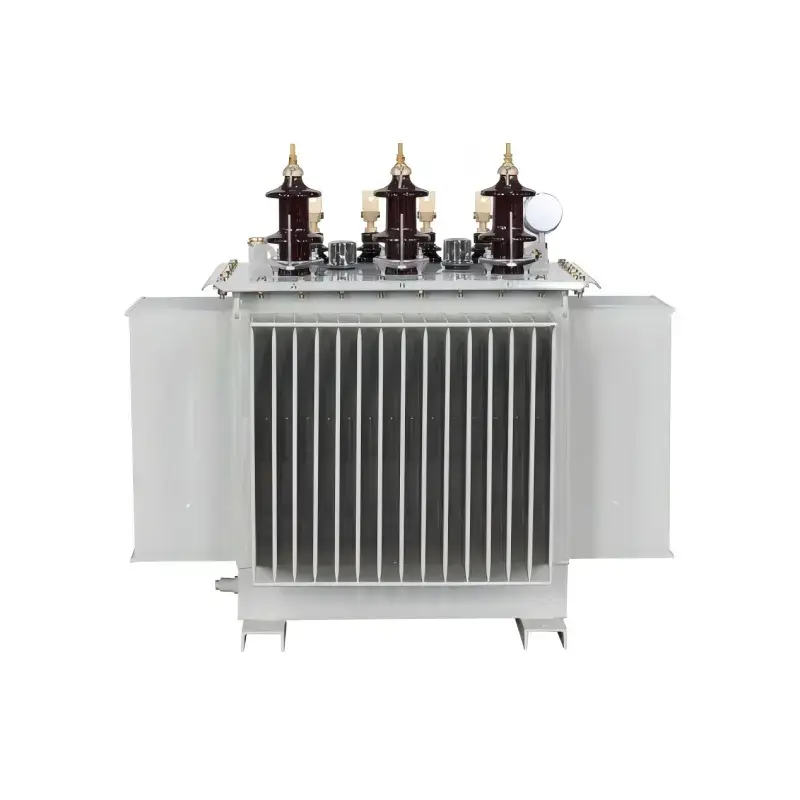

उत्पाद सुविधा और अनुप्रयोग

उत्पाद की विशेषताएँ

ऊर्जा कुशल एवं कम हानि:पिछली S7 श्रृंखला की तुलना में, S9 ट्रांसफार्मर में लगभग 10% की नो-लोड हानि में औसत कमी, लगभग 22% की लोड हानि में कमी, और लगभग 46% की नो-लोड धारा में और भी अधिक महत्वपूर्ण कमी आई है। यह उस समय राष्ट्रीय स्तर पर प्रचारित ऊर्जा-बचत उत्पाद था।

विश्वसनीय संरचनात्मक डिज़ाइन:

मुख्य:उच्च गुणवत्ता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील से बना S9 तेल-डूबा हुआ ट्रांसफार्मर, पूरी तरह से झुके हुए तीन-चरण लैप संयुक्त कोर संरचना का उपयोग करता है, जो प्रभावी रूप से नुकसान और शोर को कम करता है।

वाइंडिंग्स:उच्च-वोल्टेज वाइंडिंग एक बहु-परत बेलनाकार संरचना को अपनाती है, जबकि कम-वोल्टेज वाइंडिंग अनुदैर्ध्य तेल नलिकाओं के साथ एक बेलनाकार या बेहतर पेचदार संरचना का उपयोग करती है, जो गर्मी अपव्यय और यांत्रिक शक्ति को बढ़ाती है।

बन्धन प्रक्रिया:सभी फास्टनरों में सेल्फ-लॉकिंग एंटी-लूज़िंग नट्स का उपयोग किया जाता है, और परिवहन और दीर्घकालिक संचालन के दौरान स्थिरता सुनिश्चित करने के लिए एक कोर पोजिशनिंग संरचना जोड़ी जाती है, जिससे कोर निरीक्षण और उठाने के रखरखाव की आवश्यकता समाप्त हो जाती है।

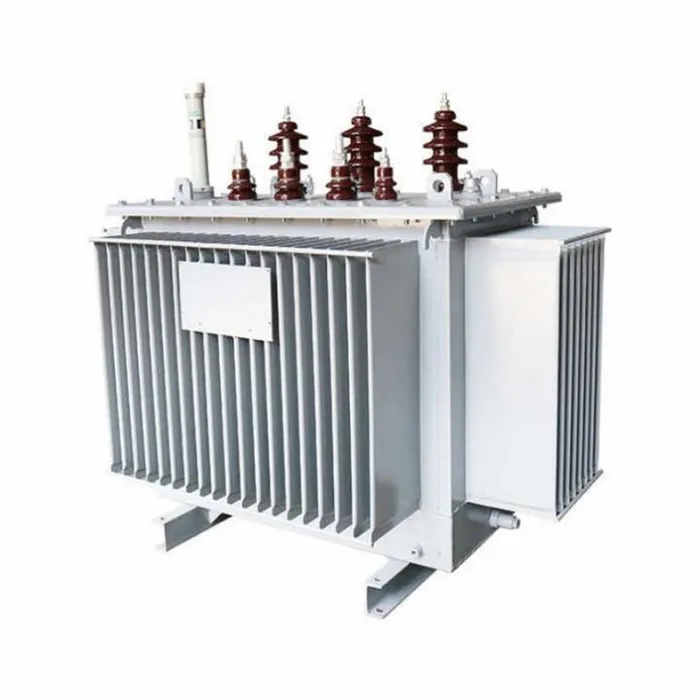

पूरी तरह से सीलबंद संरचना (S9-M श्रृंखला):S9 वितरण ट्रांसफार्मर टैंक को नालीदार पैनलों के साथ डिज़ाइन किया गया है जो पारंपरिक संरक्षक को खत्म करते हुए, तेल की मात्रा में परिवर्तन की भरपाई के लिए एक श्वास समारोह प्रदान करता है। यह पूरी तरह से सीलबंद संरचना ट्रांसफार्मर के तेल को बाहरी हवा से पूरी तरह से अलग कर देती है, प्रभावी ढंग से ऑक्सीजन और नमी के प्रवेश को रोकती है, जिससे इन्सुलेट तेल की उम्र बढ़ने में देरी होती है।

व्यापक सुरक्षा संरक्षण: S9 तीन चरण तेल से भरा कम वोल्टेज ट्रांसफार्मरदबाव राहत वाल्व, डायल थर्मामीटर और गैस रिले जैसे घटकों से सुसज्जित, जो आंतरिक दबाव बहुत अधिक होने पर तुरंत दबाव छोड़ता है, जिससे सुरक्षित उपकरण संचालन सुनिश्चित होता है।

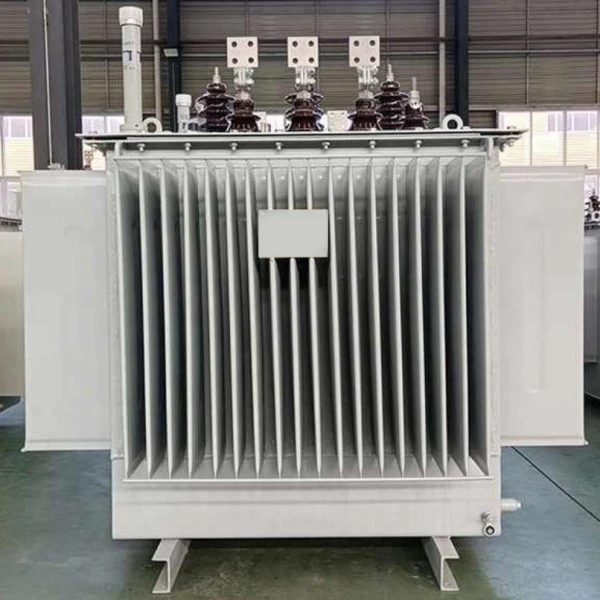

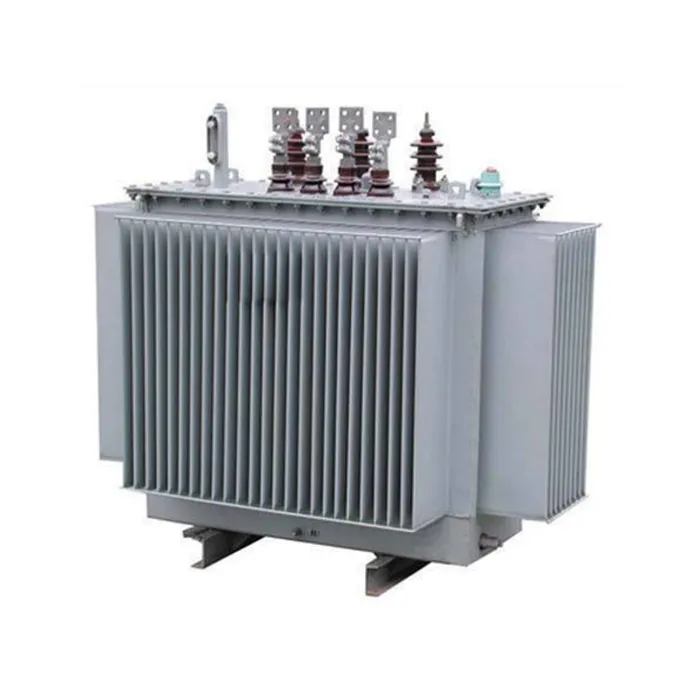

S9 Three Phase Oil Filled Low Voltage Transformer

सुविधाओं के लाभ

परिचालन लागत में उल्लेखनीय रूप से कमी:मुख्य लाभ ऊर्जा दक्षता में निहित है। S7 श्रृंखला की तुलना में, S9 उत्पाद की परिचालन लागत लगभग 19% कम हो जाती है, जिसके परिणामस्वरूप दीर्घकालिक संचालन पर पर्याप्त बिजली बचत होती है।

उच्च परिचालन विश्वसनीयता:बेहतर कॉइल एंड सपोर्ट, एक नई इन्सुलेशन संरचना और शॉर्ट-सर्किट-प्रतिरोधी डिजाइन के साथ, अचानक शॉर्ट सर्किट का सामना करने की इसकी क्षमता में काफी वृद्धि हुई है। इसने राष्ट्रीय स्तर पर मान्यता प्राप्त परीक्षण केंद्र में अचानक शॉर्ट-सर्किट परीक्षण पास कर लिया है, जिससे ग्रिड में उतार-चढ़ाव जैसी प्रतिकूल परिस्थितियों में भी स्थिर संचालन सुनिश्चित होता है।

बेहद कम रखरखाव लागत:पूरी तरह से सीलबंद संरचना इसके सामान्य सेवा जीवन के दौरान ट्रांसफार्मर तेल को बदलने की आवश्यकता को समाप्त कर देती है, जिससे रखरखाव कार्यभार और लागत काफी कम हो जाती है।

उच्च अनुकूलनशीलता और सौंदर्य डिजाइन:नालीदार टैंक डिज़ाइन न केवल गर्मी अपव्यय दक्षता में सुधार करता है, बल्कि अधिक कॉम्पैक्ट और सौंदर्य की दृष्टि से मनभावन उत्पाद भी बनाता है, जिससे इंस्टॉलेशन पदचिह्न कम हो जाता है।

उत्पाद पर्यावरण के अनुकूल होते हैं

ऊंचाई	1000 मीटर से अधिक नहीं
अधिकतम परिवेश तापमान	+40℃
न्यूनतम परिवेश तापमान	-25℃
अधिकतम मासिक औसत सापेक्षिक आर्द्रता	90% (20℃ पर)
स्थापना स्थल आवश्यकताएँ	कोई आग या विस्फोट का खतरा नहीं, कोई गंभीर प्रदूषण, रासायनिक संक्षारण या हिंसक कंपन नहीं; इनडोर और आउटडोर दोनों स्थापना के लिए उपयुक्त।

अनुप्रयोग परिदृश्य

S9 तीन चरण तेल से भरे कम वोल्टेज ट्रांसफार्मर मुख्य रूप से टर्मिनल बिजली वितरण अनुप्रयोगों में उपयोग किए जाते हैं जहां 10kV या 35kV उच्च-वोल्टेज बिजली को 400V कम-वोल्टेज बिजली में परिवर्तित करने की आवश्यकता होती है। विशिष्ट परिदृश्यों में शामिल हैं:

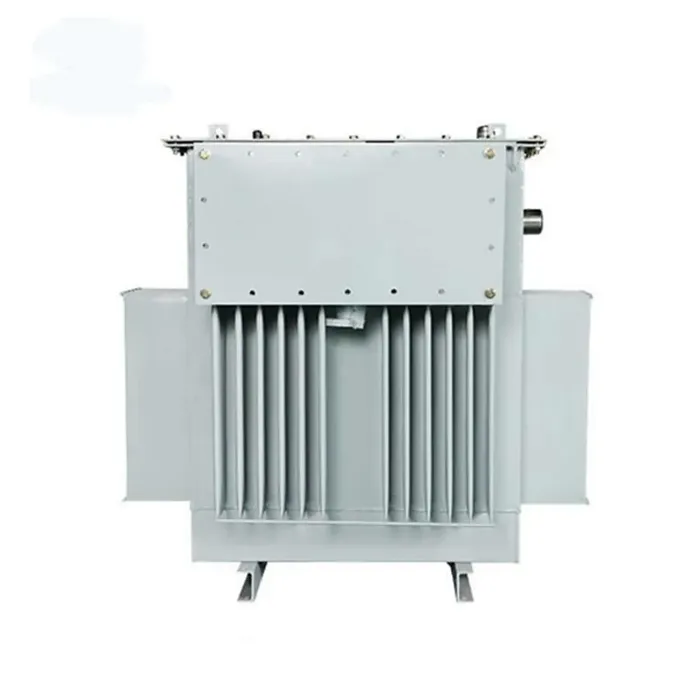

संलग्न प्रकार (S9-M श्रृंखला): पेट्रोलियम और रासायनिक प्रसंस्करण जैसे उद्योगों के लिए विशेष रूप से उपयुक्त। इन वातावरणों में आम तौर पर बड़ी मात्रा में तेल और रसायन होते हैं; पूरी तरह से सीलबंद संरचना संक्षारक गैसों को प्रभावी ढंग से अलग करती है, आंतरिक घटकों की सुरक्षा करती है और सुरक्षित संचालन सुनिश्चित करती है।

असंबद्ध प्रकार (S9 श्रृंखला):औद्योगिक और खनन उद्यमों, निर्माण स्थलों, आवासीय समुदायों, वाणिज्यिक केंद्रों, हवाई अड्डों, रेलवे स्टेशनों और अन्य सामान्य औद्योगिक और नागरिक भवनों में बिजली वितरण केंद्रों के रूप में व्यापक रूप से उपयोग किया जाता है।

बुनियादी ढाँचा और कृषि:विभिन्न उपकरणों के लिए स्थिर बिजली आपूर्ति प्रदान करने के लिए आमतौर पर सबवे, ड्रिलिंग प्लेटफॉर्म, तेल उत्पादन प्लेटफॉर्म और शहरी और ग्रामीण कृषि ग्रिड में उपयोग किया जाता है।

उत्पादन विवरण

तीन चरण वाले तेल से भरे ट्रांसफार्मर में उत्पाद विवरण में व्यापक अनुकूलन किया गया है। कोर, कॉइल्स, तेल टैंक और फास्टनरों जैसे मुख्य घटकों के परिष्कृत डिजाइन के माध्यम से, यह कम नुकसान, उच्च विश्वसनीयता और रखरखाव-मुक्त विशेषताओं को प्राप्त करता है।

मुख्य घटक संरचना और प्रक्रिया

मुख्य घटक	संरचनात्मक विवरण और विनिर्माण प्रक्रिया	डिज़ाइन उद्देश्य
मुख्य	उच्च गुणवत्ता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील शीट से बना S9 तेल में डूबा हुआ ट्रांसफार्मर, 45° पूरी तरह से तिरछी तीन-स्तरीय संयुक्त लेमिनेटेड संरचना के साथ, कोई छिद्रण या बाइंडिंग नहीं है, और कोर पोस्ट को अर्ध-शुष्क ग्लास टेप के साथ बाइंडिंग या क्योरिंग पेंट लगाकर तय किया गया है।	चुंबकीय अनिच्छा और भंवर धारा हानियों को कम करें, नो-लोड हानियों और नो-लोड धारा को कम करें, और परिचालन शोर को कम करें।
कुंडल (घुमावदार)	हाई-वोल्टेज और लो-वोल्टेज दोनों वाइंडिंग उच्च गुणवत्ता वाले ऑक्सीजन मुक्त तांबे के तार से बने होते हैं। हाई-वोल्टेज वाइंडिंग में एक बहु-परत बेलनाकार संरचना होती है, जबकि कम-वोल्टेज वाइंडिंग में एक बेलनाकार या बेहतर सर्पिल संरचना होती है (अनुदैर्ध्य तेल चैनलों के साथ)।	चालकता सुनिश्चित करना और ताप अपव्यय दक्षता को अनुकूलित करना। विशेष कुंडल संरचना शॉर्ट-सर्किट करंट उछाल का सामना करने के लिए यांत्रिक शक्ति को बढ़ाती है।
ईंधन टैंक और सील	S9-M श्रृंखला में पूरी तरह से सीलबंद नालीदार तेल टैंक संरचना है। नालीदार प्लेटें गर्मी अपव्यय और विस्तार दोनों कार्य करती हैं, जिससे तेल संरक्षक की आवश्यकता समाप्त हो जाती है। अचार बनाने और फॉस्फेटिंग के बाद, तेल टैंक को प्राइमर के तीन कोट और एंटी-रस्ट पेंट के एक कोट के साथ लेपित किया जाता है।	यह ट्रांसफार्मर के तेल को हवा से पूरी तरह से अलग कर देता है, इंसुलेटिंग तेल को नम होने और ऑक्सीकरण होने से रोकता है, रखरखाव-मुक्त संचालन प्राप्त करता है, और बाहरी संक्षारण प्रतिरोध में सुधार करता है।
इन्सुलेशन और बन्धन प्रणाली	एक नई इन्सुलेशन संरचना अपनाई गई है, और कॉइल एंड सपोर्ट में सुधार किया गया है। सभी आंतरिक फास्टनरों में सेल्फ-लॉकिंग लॉक नट का उपयोग किया जाता है, और एक बॉडी पोजिशनिंग संरचना जोड़ी जाती है।	बढ़ी हुई विद्युत शक्ति और शॉर्ट-सर्किट झेलने की क्षमता यह सुनिश्चित करती है कि इकाई स्थिर रहे और परिवहन और संचालन के दौरान दीर्घकालिक कंपन के तहत ढीली न हो, जिससे कोर उठाने के बिना रखरखाव प्राप्त हो सके।

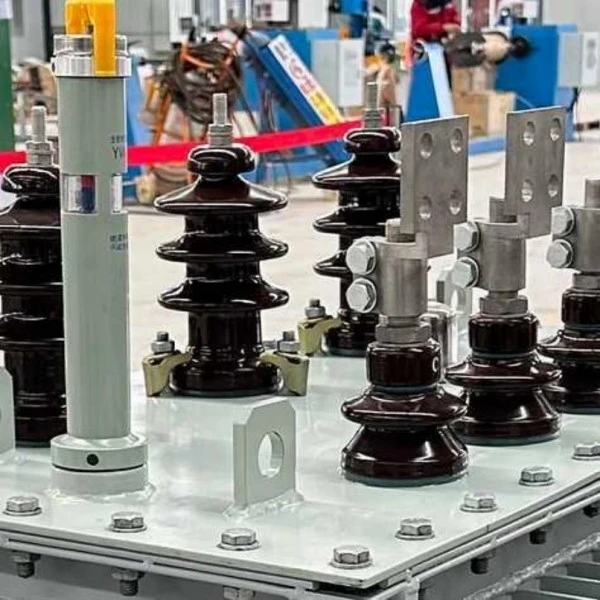

सुरक्षा सुरक्षा घटक	दबाव राहत वाल्व, सिग्नल थर्मामीटर और गैस रिले से सुसज्जित; एक नए प्रकार के डबल-सील्ड वर्टिकल टैप चेंजर को अपनाता है।	अत्यधिक आंतरिक दोष दबाव के मामले में दबाव राहत वाल्व तेजी से दबाव छोड़ता है, जिससे तेल टैंक को ख़राब होने या फटने से बचाया जा सकता है। टैप चेंजर का डबल-सील डिज़ाइन दबाव विनियमन स्थिति में तेल रिसाव को समाप्त करता है।

अक्सर पूछे जाने वाले प्रश्न

S9 तीन चरण वाला तेल डूबा हुआ वितरण ट्रांसफार्मर क्या है?

S9 तीन चरण का तेल-डूबा हुआ वितरण ट्रांसफार्मर एक बिजली वितरण उपकरण है जिसका उपयोग मध्यम-वोल्टेज बिजली, जैसे 6kV, 10kV, 11kV या 13.8kV को कम-वोल्टेज बिजली जैसे 0.4kV, 0.415kV या 0.433kV में बदलने के लिए किया जाता है। इसका व्यापक रूप से औद्योगिक संयंत्रों, वाणिज्यिक भवनों, आवासीय समुदायों, खनन स्थलों, कृषि बिजली ग्रिडों और उपयोगिता वितरण प्रणालियों में उपयोग किया जाता है।

क्या S9 तेल में डूबे ट्रांसफार्मर के वोल्टेज अनुपात को अनुकूलित किया जा सकता है?

हाँ। लुगाओ स्थानीय ग्रिड और परियोजना आवश्यकताओं के अनुसार वोल्टेज अनुपात को अनुकूलित कर सकता है। सामान्य विकल्पों में 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV और अन्य अनुकूलित वोल्टेज संयोजन शामिल हैं। वेक्टर समूह, टैपिंग रेंज, आवृत्ति और सहायक उपकरण को भी अनुकूलित किया जा सकता है।

इस ट्रांसफार्मर के लिए कौन सी क्षमता सीमा उपलब्ध है?

S9 तेल-डूबे हुए वितरण ट्रांसफार्मर को परियोजना आवश्यकताओं के अनुसार विभिन्न रेटेड क्षमताओं में आपूर्ति की जा सकती है। सामान्य क्षमताओं में 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA और 2500kVA शामिल हैं। कृपया अपनी लोड मांग के आधार पर उपयुक्त मॉडल चयन के लिए लुगाओ से संपर्क करें।

S9 और S11 तेल में डूबे ट्रांसफार्मर के बीच क्या अंतर है?

S9 श्रृंखला की तुलना में,S11 श्रृंखलाइसमें आमतौर पर कम नो-लोड हानि और बेहतर ऊर्जा-बचत प्रदर्शन होता है। S9 ट्रांसफार्मर अभी भी अपने स्थिर संचालन, परिपक्व डिजाइन और लागत-प्रभावशीलता के कारण कई वितरण परियोजनाओं में व्यापक रूप से उपयोग किया जाता है। अंतिम चयन परियोजना बजट, दक्षता आवश्यकताओं, स्थानीय मानकों और परिचालन स्थितियों पर निर्भर करता है।

क्या S9 तेल से भरा ट्रांसफार्मर बाहरी स्थापना के लिए उपयुक्त है?

हाँ। S9 तेल से भरे ट्रांसफार्मर को बाहरी स्थापना के लिए डिज़ाइन किया जा सकता है। इसे परियोजना की आवश्यकताओं के अनुसार एक सीलबंद तेल टैंक, जंग रोधी कोटिंग, दबाव राहत वाल्व, थर्मामीटर, तेल स्तर संकेतक और अन्य सुरक्षा सहायक उपकरण से सुसज्जित किया जा सकता है। कठोर वातावरण के लिए, कृपया उद्धरण से पहले ऊंचाई, परिवेश का तापमान, आर्द्रता और प्रदूषण स्तर प्रदान करें।

यह ट्रांसफार्मर किस शीतलन विधि का उपयोग करता है?

S9 तेल-डूबे वितरण ट्रांसफार्मर आमतौर पर ONAN कूलिंग का उपयोग करता है, जिसका अर्थ है तेल प्राकृतिक वायु प्राकृतिक शीतलन। ट्रांसफार्मर का तेल गर्मी को स्थानांतरित करने के लिए टैंक के अंदर स्वाभाविक रूप से घूमता है, जबकि बाहरी टैंक की सतह प्राकृतिक वायु शीतलन के माध्यम से गर्मी को नष्ट कर देती है।

क्या लुगाओ ओईएम या अनुकूलित ट्रांसफार्मर सेवा प्रदान कर सकता है?

हाँ। लुगाओ ओईएम और अनुकूलित ट्रांसफार्मर सेवाएं प्रदान करता है। अनुकूलन विकल्पों में रेटेड क्षमता, वोल्टेज अनुपात, आवृत्ति, वेक्टर समूह, टैपिंग रेंज, संलग्नक डिजाइन, ट्रांसफार्मर सहायक उपकरण, पेंटिंग रंग, नेमप्लेट और पैकेजिंग आवश्यकताएं शामिल हैं।

उत्पाद बिक्री के बाद सेवा

1. ट्रांसफार्मर स्थापित होने और साइट पर परिचालन में आने के बाद, इसके रिसाव-मुक्त होने की गारंटी है, और पेंट के छिलने या फीका न होने की गारंटी है। 5 साल की वारंटी प्रदान की जाती है; वारंटी अवधि के भीतर सामान्य उपयोग के तहत होने वाली कोई भी गुणवत्ता समस्या वारंटी द्वारा कवर की जाएगी।

2. सभी उत्पाद आजीवन सेवा के अंतर्गत आते हैं, जिससे उत्पाद सहायक उपकरण की पूर्णता सुनिश्चित होती है।

3. सेवा जीवन 30 वर्ष से कम नहीं है।

4. उपकरण विफलता की स्थिति में, आपूर्तिकर्ता खरीदार से अधिसूचना प्राप्त होने के एक घंटे के भीतर जवाब देगा, और घरेलू स्तर पर 24 घंटे के भीतर तकनीकी कर्मियों को साइट पर भेज देगा।

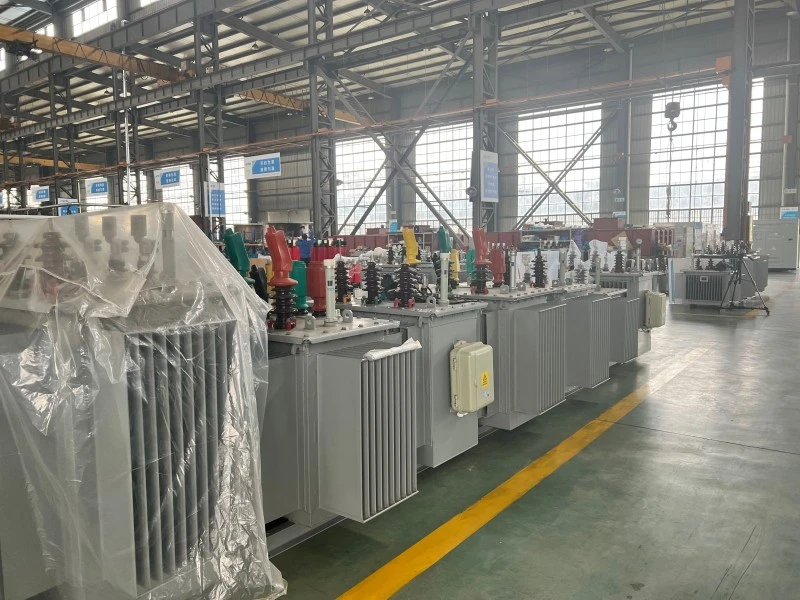

S9 Three Phase Oil Filled Low Voltage Transformer

सेवा प्रतिबद्धता

1. हमारे उत्पादों का निर्माण ISO9001-2015 गुणवत्ता प्रबंधन प्रणाली आवश्यकताओं के अनुसार सख्ती से किया जाता है, जिससे फैक्ट्री छोड़ने से पहले 100% उत्पाद की गुणवत्ता सुनिश्चित होती है।

2. हमारी कंपनी ग्राहकों की संतुष्टि सुनिश्चित करने के लिए व्यापक पूर्व-बिक्री, बिक्री और बिक्री के बाद की सेवा प्रदान करती है।

1. हमारी कंपनी 60 महीने की वारंटी देती है। गुणवत्ता संबंधी किसी भी समस्या की स्थिति में, हम 100% ग्राहक संतुष्टि सुनिश्चित करते हुए उत्पाद की निःशुल्क मरम्मत या प्रतिस्थापन करेंगे।

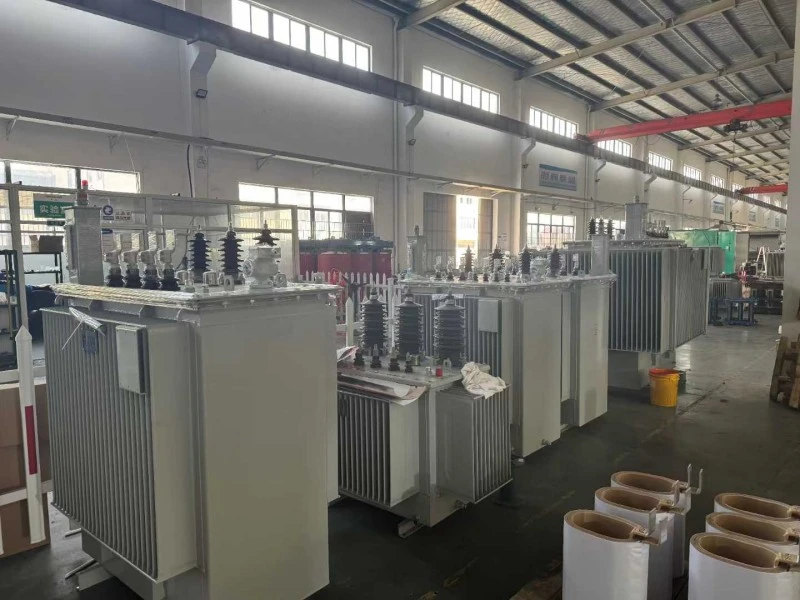

Lugao's ISO9001 production workshop
