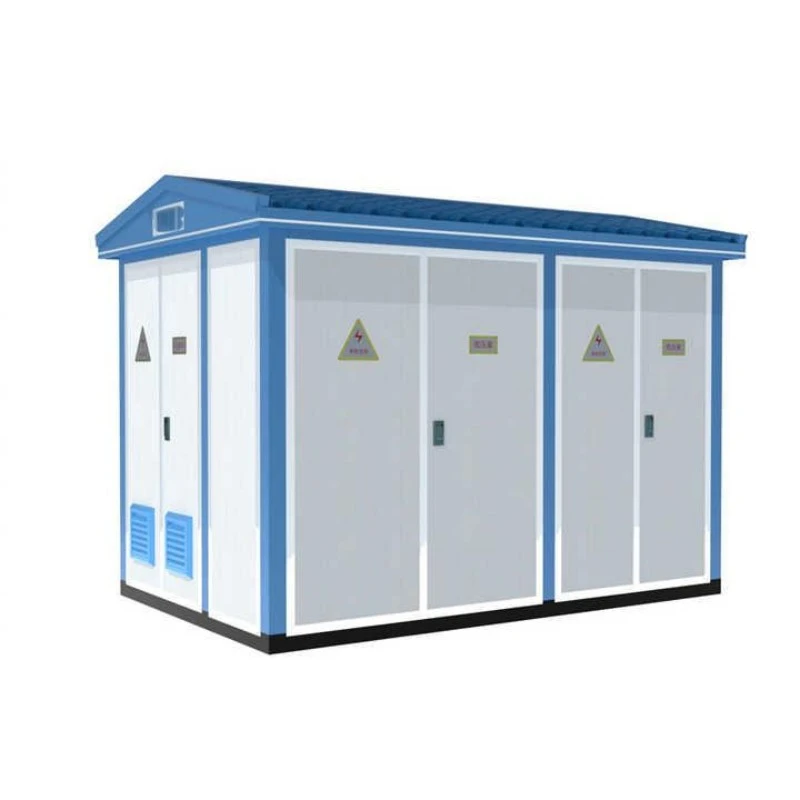

यूरोपीय प्रकार के सबस्टेशन निर्माता विश्वसनीय विद्युत समाधान प्रदान करते हैं

जब उपयोगिता इंजीनियर औद्योगिक पार्कों और वाणिज्यिक परिसरों में वितरण नेटवर्क की योजना बनाते हैं, तो वे अक्सर पूछते हैं: कौन सा सबस्टेशन कॉन्फ़िगरेशन बढ़ती लोड मांगों के लिए बेहतर सेवाक्षमता और मॉड्यूलर लचीलापन प्रदान करता है? लुगाओ पावर कंपनी लिमिटेड हमारे यूरोपीय प्रकार के सबस्टेशन समाधानों के साथ इसका उत्तर देता है, जो एक कमरे-आधारित मॉड्यूलर कॉन्फ़िगरेशन के साथ इंजीनियर किया गया है जो एक ही बाड़े के भीतर उच्च-वोल्टेज स्विचगियर, ट्रांसफार्मर और कम-वोल्टेज डिब्बों को अलग करता है, जो दुनिया भर में आईईसी-मानक क्षेत्रों के लिए रखरखाव पहुंच और परिचालन लचीलेपन को प्राथमिकता देता है।

यूरोपीय और के बीच चयन कैसे करें?अमेरिकी प्रकार के सबस्टेशनआपके प्रोजेक्ट के लिए?

योग्य बॉक्स-प्रकार ट्रांसफार्मर सबस्टेशन आपूर्तिकर्ताओं का मूल्यांकन करते समय, इंजीनियरिंग खरीद टीमें लगातार पूछती हैं: क्या हमें अपने वितरण नेटवर्क के लिए यूरोपीय या अमेरिकी डिजाइन मानकों को निर्दिष्ट करना चाहिए? उत्तर एप्लिकेशन संदर्भ, रखरखाव रणनीति और क्षेत्रीय ग्रिड प्राथमिकताओं पर निर्भर करता है।

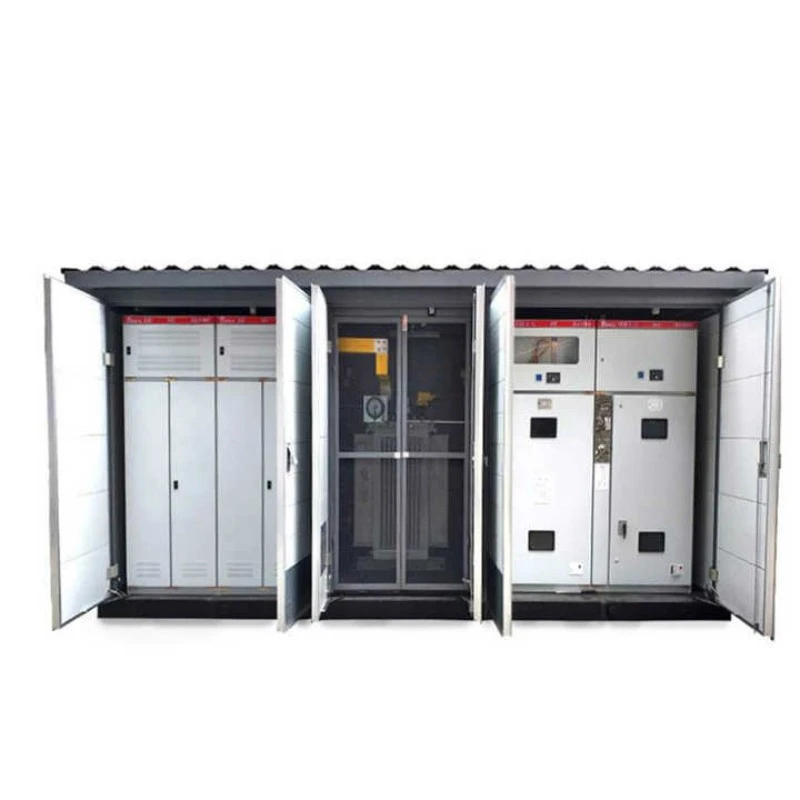

यूरोपीय-प्रकार के सबस्टेशन एक ही बाड़े के भीतर अलग-अलग उच्च-वोल्टेज स्विचगियर, ट्रांसफार्मर और कम-वोल्टेज डिब्बों के साथ एक विशिष्ट कक्ष-आधारित, मॉड्यूलर कॉन्फ़िगरेशन को अपनाते हैं। यह डिज़ाइन दर्शन सेवाक्षमता और परिचालन लचीलेपन को प्राथमिकता देता है, निरीक्षण और रखरखाव कर्मचारियों के लिए पर्याप्त कार्य स्थान प्रदान करते हुए तेल-डूबे और सूखे-प्रकार के ट्रांसफार्मर दोनों को समायोजित करता है। यह कॉन्फ़िगरेशन आईईसी-मानक क्षेत्रों में औद्योगिक पार्कों, वाणिज्यिक परिसरों और नगरपालिका बुनियादी ढांचा परियोजनाओं में व्यापक रूप से अपनाया जाता है जहां रखरखाव की आवृत्ति अधिक होती है और सेवा पहुंच महत्वपूर्ण होती है।

मॉड्यूलर रूम डिज़ाइन प्रत्येक डिब्बे तक स्वतंत्र पहुंच को सक्षम बनाता है, जिसका अर्थ है कि रखरखाव कर्मी ट्रांसफार्मर को डी-एनर्जेट किए बिना स्विचगियर अनुभाग की सेवा कर सकते हैं, या उच्च-वोल्टेज संचालन को परेशान किए बिना दोषपूर्ण कम-वोल्टेज ब्रेकर को बदल सकते हैं। यह परिचालन स्वतंत्रता कम डाउनटाइम, कम रखरखाव लागत और महत्वपूर्ण बुनियादी ढांचे के लिए बढ़ी हुई सिस्टम उपलब्धता में तब्दील हो जाती है।

लुगाओ इंजीनियर ढांकता हुआ अखंडता और थर्मल प्रदर्शन कैसा है?

यूरोपीय-प्रकार के सबस्टेशनों को बिजली की उछाल, स्विचिंग ओवरवॉल्टेज और तीनों डिब्बों में निरंतर लोड-प्रेरित थर्मल तनाव का सामना करना होगा। लुगाओ यूरोपीय प्रकार के सबस्टेशनों को कठोर परीक्षण के माध्यम से मान्य उच्च-ढांकता हुआ नींव के साथ इंजीनियर किया जाता है: बिजली आवृत्ति एक मिनट के लिए 42 केवी पर झेलती है और बिजली के आवेग को उच्च वोल्टेज पक्ष पर 75 केवी पर झेलती है, जो आईईसी 62271-202 मानकों को पूरा करती है या उससे अधिक है। ये थ्रेसहोल्ड आंतरिक ट्रांसफार्मर वाइंडिंग्स, स्विचगियर घटकों और बसबार सिस्टम को ग्रिड गड़बड़ी से बचाते हैं।

बंद कमरे-आधारित कॉन्फ़िगरेशन में थर्मल प्रबंधन विशेष रूप से महत्वपूर्ण है। हमारी यूरोपीय-प्रकार की इकाइयों में अनुकूलित वेंटिलेशन मार्ग और गर्मी अपव्यय सतहें हैं जो सक्रिय रूप से महत्वपूर्ण घटकों से गर्मी को दूर करती हैं। ट्रांसफार्मर डिब्बे में समर्पित एयरफ्लो चैनल शामिल हैं जो स्थानीयकृत हॉटस्पॉट को रोकते हैं, निरंतर पूर्ण-लोड ऑपरेशन के तहत भी थर्मल स्थिरता सुनिश्चित करते हैं। यह थर्मल लचीलापन ट्रांसफार्मर इन्सुलेशन जीवन को बढ़ाता है और आपके पावर ट्रांसफार्मर निवेश के लिए रखरखाव आवृत्ति को कम करता है।

क्या संरचनात्मक सुरक्षा और पर्यावरणीय अनुकूलन एकीकृत हैं?

मौसम, धूल और आकस्मिक प्रभावों के संपर्क में आने पर, सबस्टेशन का घेरा पर्यावरणीय क्षरण के खिलाफ पहली रक्षा के रूप में कार्य करता है। लुगाओ यूरोपीय-प्रकार के सबस्टेशन IP44 सुरक्षा रेटिंग प्राप्त करते हैं, जो ठोस कणों के प्रवेश और पानी के छींटों के खिलाफ प्रभावी प्रतिरोध प्रदान करते हैं। जंग रोधी सतह उपचार (महत्वपूर्ण घटकों के लिए ≥2 मिमी मोटाई) के साथ संक्षारण प्रतिरोधी स्टील से निर्मित, आवास अत्यधिक परिवेश के तापमान, उच्च आर्द्रता और संक्षारक तटीय वातावरण का सामना करता है, जो दशकों की सेवा के लिए संरचनात्मक अखंडता सुनिश्चित करता है।

कमरे पर आधारित मॉड्यूलर डिज़ाइन उन्नत अग्नि कंपार्टमेंटलाइज़ेशन की भी अनुमति देता है। प्रत्येक डिब्बे को आग प्रतिरोधी बाधाओं के साथ स्वतंत्र रूप से सील किया जा सकता है, जिससे खंडों के बीच आग के प्रसार को रोका जा सकता है और प्रारंभिक कमरे के भीतर संभावित घटनाओं को रोका जा सकता है। यह अग्नि-सुरक्षा सुविधा वाणिज्यिक परिसरों और नगरपालिका बुनियादी ढांचा परियोजनाओं में भवन-एकीकृत प्रतिष्ठानों के लिए विशेष रूप से मूल्यवान है।

लुगाओ मॉड्यूलर डिज़ाइन में शॉर्ट-सर्किट झेलने की क्षमता को कैसे मान्य करता है?

वितरण नेटवर्क अनिवार्य रूप से दोष धाराओं का अनुभव करते हैं। आंतरिक विकृति या बसबार क्षति के बिना इन घटनाओं से बचने की एक सबस्टेशन की क्षमता पर समझौता नहीं किया जा सकता है। लुगाओ यूरोपीय प्रकार के सबस्टेशनों का शॉर्ट-सर्किट झेलने के लिए परीक्षण किया जाता है - उदाहरण रेटिंग में उच्च-वोल्टेज पक्ष पर 20 केए आरएमएस शामिल है - परीक्षण के बाद के निरीक्षण में बसबार संयुक्त अखंडता और शून्य संरचनात्मक विरूपण की पुष्टि होती है। मॉड्यूलर कक्ष विन्यास, अपने मजबूत कंपार्टमेंटलाइज़ेशन के साथ, वास्तव में भौतिक रूप से अलग-अलग वर्गों द्वारा दोष रोकथाम को बढ़ाता है, एक डिब्बे से आसन्न क्षेत्रों में दोष प्रसार को रोकता है।

लुगाओ किस क्षमता, वोल्टेज और कॉन्फ़िगरेशन विकल्प की आपूर्ति कर सकता है?

लुगाओ की आईएसओ 9001 और एसजीएस-प्रमाणित उत्पादन कार्यशाला, पेशेवर असेंबली लाइनों और पूर्ण-शक्ति परीक्षण बे से सुसज्जित, आईईसी, जीबी, सीई और सीसीसी अंतरराष्ट्रीय मानकों के अनुसार सख्ती से यूरोपीय प्रकार के सबस्टेशन बनाती है, जो महंगी साइट संशोधनों के बिना सीधे प्लग-एंड-प्ले तैनाती का समर्थन करती है।

वोल्टेज वर्ग और क्षमता रेंज

· 30kV / 35kV यूरोपीय प्रकार सबस्टेशन:उपयोगिता वितरण सबस्टेशनों, पवन फार्म कलेक्टर सिस्टम और भारी औद्योगिक क्षेत्रों के लिए डिज़ाइन किया गया है, जिसमें मजबूत शॉर्ट-सर्किट प्रतिरोध और कम आंशिक निर्वहन स्तर के साथ मध्यम-वोल्टेज परिवर्तन की आवश्यकता होती है। एचवी स्विचगियर, ट्रांसफार्मर और एलवी वितरण के लिए अलग-अलग डिब्बे हैं।

· 24kV (20kV) स्मार्ट/कॉम्पैक्ट बॉक्स सबस्टेशन:एचवी और एलवी दोनों पक्षों पर बुद्धिमान मॉड्यूल से लैस, राज्य ग्रिड स्वचालन अनुप्रयोगों के लिए रिमोट कंट्रोल, सेंसिंग, सिग्नलिंग और विनियमन को सक्षम करना। शहरी ऊंची इमारतों, आवासीय घरों और नगरपालिका बुनियादी ढांचे के लिए उपयुक्त।

· 11kV / 10kV वितरण सबस्टेशन:वाणिज्यिक परिसरों, आवासीय समुदायों और ग्रामीण विद्युतीकरण परियोजनाओं के लिए आदर्श। तेल में डूबे या सूखे प्रकार की इकाइयों सहित लचीले ट्रांसफार्मर विकल्प, संरक्षक रखरखाव आवश्यकताओं को समाप्त करने और कठोर बाहरी वातावरण में विश्वसनीय संचालन सुनिश्चित करने की सुविधा प्रदान करता है।

ट्रांसफार्मर और स्विचगियर विकल्प

लुगाओ विशिष्ट परियोजना आवश्यकताओं से मेल खाने के लिए लचीला आंतरिक कॉन्फ़िगरेशन प्रदान करता है:

· ट्रांसफार्मर प्रकार:पूरी तरह से सील तेल में डूबे हुए (एस9, एस11, एस13, एसएच15) या सूखे प्रकार (एससीबी10, एससीबी11, एससीबीएच15) विकल्प, अग्नि-सुरक्षा और पर्यावरणीय प्राथमिकताओं को समायोजित करते हुए।

· हाई-वोल्टेज स्विचगियर:XGN15, HXGN17, या KYN28A कैबिनेट लोड स्विच या वैक्यूम सर्किट ब्रेकर कॉन्फ़िगरेशन के साथ, रिंग नेटवर्क, टर्मिनल, या दोहरी बिजली आपूर्ति मोड का समर्थन करते हैं।

· कम वोल्टेज वितरण:जीजीडी, जीसीएस, या एमएनएस स्विचगियर इनकमिंग, आउटगोइंग और प्रतिक्रियाशील क्षतिपूर्ति कार्यों के साथ, पैनल-प्रकार या कैबिनेट-माउंटेड संरचनाओं का समर्थन करते हैं।

शहरी औद्योगिक स्थलों के लिए आदर्श यूरोपीय-प्रकार सबस्टेशन का चयन कैसे करें?

औद्योगिक पार्कों और वाणिज्यिक परिसरों के लिए जहां सेवा पहुंच और परिचालन लचीलापन सर्वोपरि है, यूरोपीय-प्रकार के सबस्टेशन विशिष्ट लाभ प्रदान करते हैं। कक्ष-आधारित मॉड्यूलर डिज़ाइन रखरखाव कर्मचारियों के लिए पर्याप्त कार्य स्थान प्रदान करता है, जो आसन्न संचालन को बाधित किए बिना कुशल निरीक्षण, परीक्षण और घटक प्रतिस्थापन को सक्षम बनाता है। जबकि फ़ुटप्रिंट अमेरिकी-प्रकार के समकक्षों से बड़ा है, बढ़ी हुई सेवाक्षमता दीर्घकालिक परिचालन लागत को कम करती है और सिस्टम उपलब्धता में सुधार करती है।लुगाओमॉड्यूलर कॉन्फ़िगरेशन के सेवा पहुंच लाभों को बनाए रखते हुए उच्च-घनत्व स्विचगियर और एकीकृत डिजाइन का उपयोग करके समग्र जमीनी क्षेत्र की आवश्यकताओं को कम करते हुए, अनुकूलित पदचिह्न अनुकूलन प्रदान करता है।
