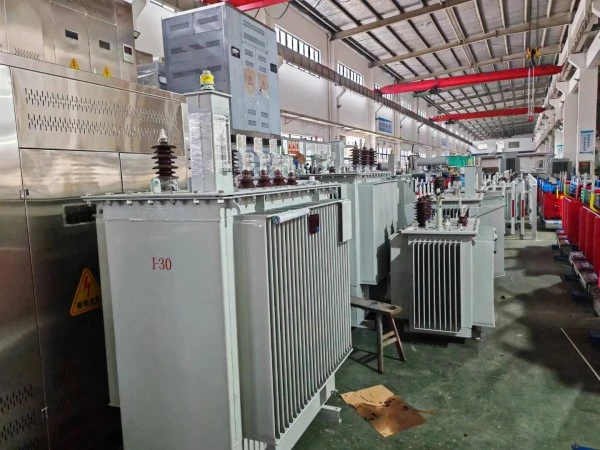

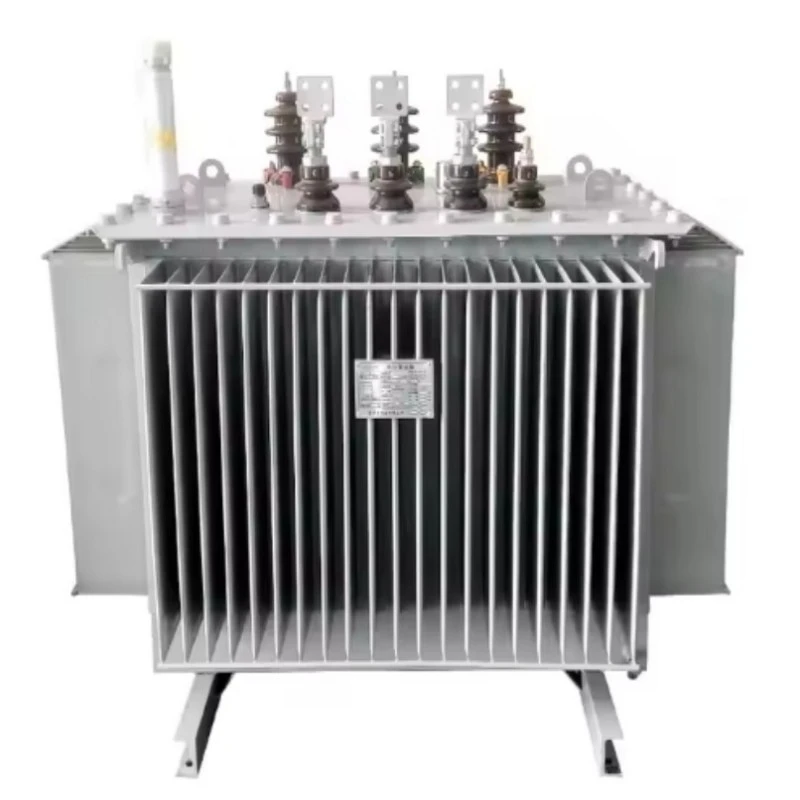

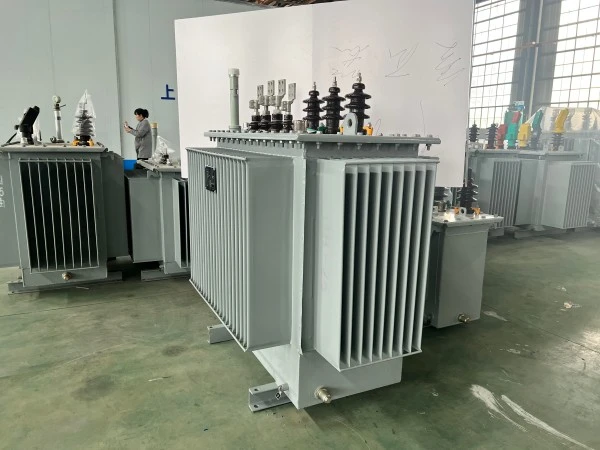

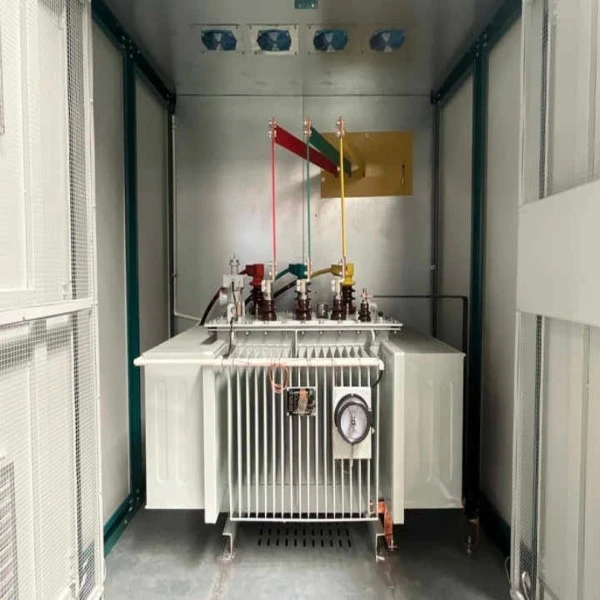

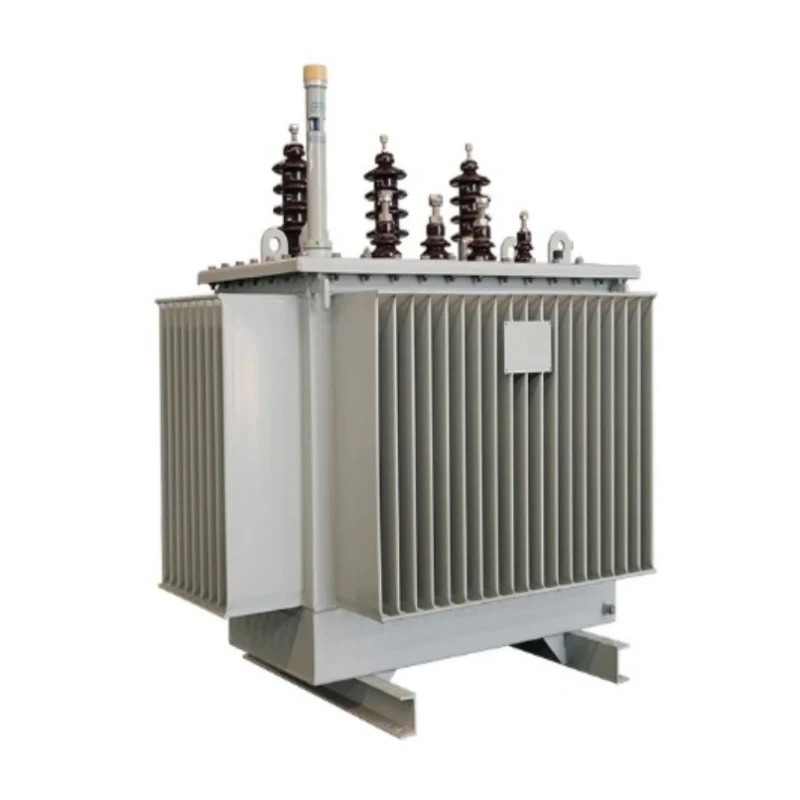

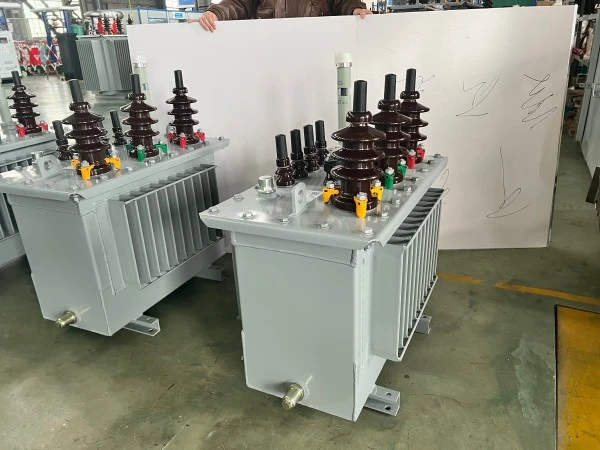

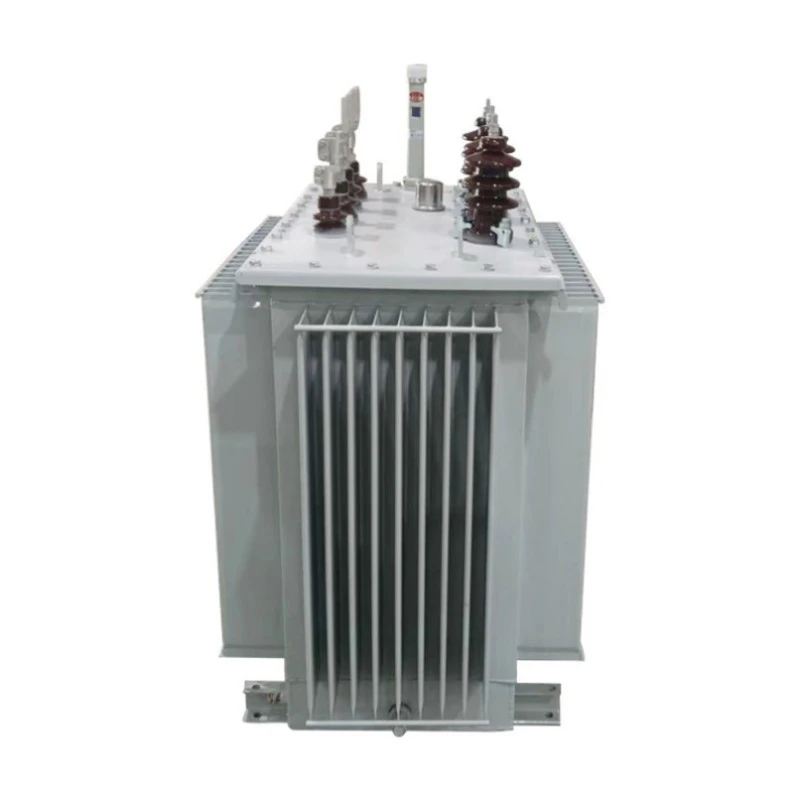

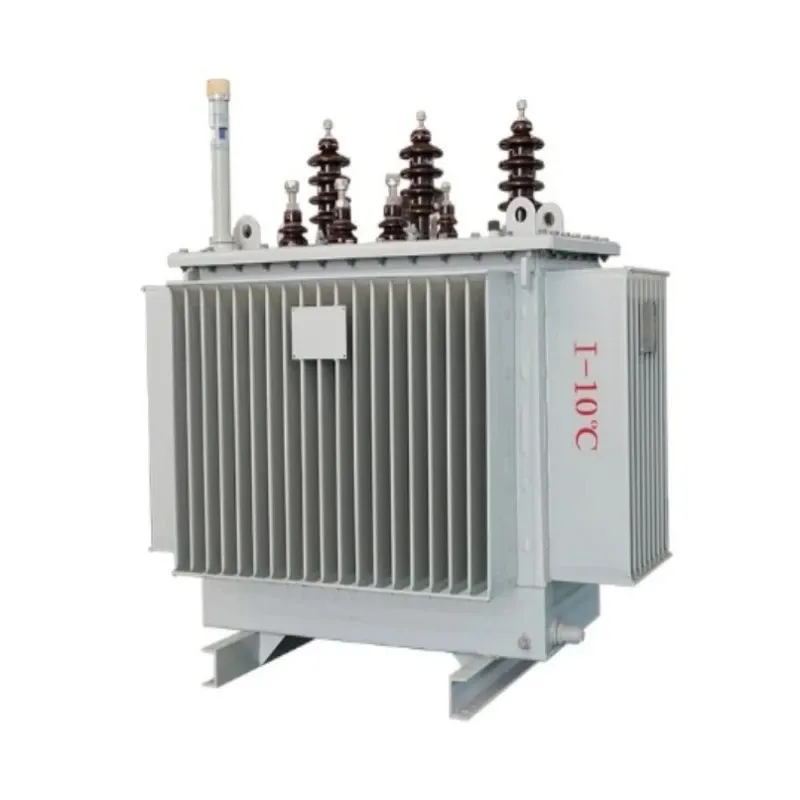

S13 एकल चरण तेल डूबे विद्युत ट्रांसफार्मर

S13 एकल चरण तेल डूबे हुए विद्युत ट्रांसफार्मर को विशेष रूप से एकल-चरण बिजली आपूर्ति अनुप्रयोगों, जैसे ग्रामीण विद्युतीकरण, आवासीय पोल-माउंटेड वितरण और हल्के वाणिज्यिक उपयोग के लिए इंजीनियर किया गया है। इस उत्पाद को खरीदने से आपको अत्यधिक कुशल, कम-नुकसान वाला ट्रांसफार्मर मिलता है जो पारंपरिक की तुलना में नो-लोड नुकसान को काफी कम कर देता हैएस9औरS11 श्रृंखला, अपने जीवनकाल में मापनीय ऊर्जा बचत प्रदान करता है।

इस ट्रांसफार्मर में एक उच्च-पारगम्यता अनाज-उन्मुख सिलिकॉन स्टील कोर के साथ एक स्टेप्ड लैप संयुक्त डिजाइन, या वैकल्पिक रूप से कम नुकसान के लिए एक अनाकार मिश्र धातु कोर की सुविधा है। तेल में डूबी शीतलन प्रणाली उत्कृष्ट थर्मल प्रबंधन सुनिश्चित करती है, जबकि पूरी तरह से सील नालीदार टैंक संरचना तेल ऑक्सीकरण और नमी के प्रवेश को रोकती है, जिससे रखरखाव की आवश्यकताएं नाटकीय रूप से कम हो जाती हैं। इसका कॉम्पैक्ट, हल्का डिज़ाइन आसान पोल-माउंटिंग और परिवहन की सुविधा प्रदान करता है।

उत्पाद सुविधा और अनुप्रयोग

विशेषताएँ

IEC, ANSI, GB और SANS मानकों को पूरा करता है या उनसे अधिक है

अल्ट्रा-लो नो-लोड हानि, S11 श्रृंखला की तुलना में 30% तक कम

बिना किसी संरक्षक के पूरी तरह से सीलबंद नालीदार टैंक डिज़ाइन

उच्च अधिभार क्षमता और बेहतर तापीय स्थिरता

कम शोर संचालन, आवासीय क्षेत्रों के लिए आदर्श

उत्कृष्ट शॉर्ट-सर्किट झेलने की क्षमता

पोल-माउंटेड या प्लेटफ़ॉर्म इंस्टॉलेशन के लिए कॉम्पैक्ट और हल्के वजन का

ग्रिड लचीलेपन के लिए वाइड वोल्टेज टैपिंग रेंज

पर्यावरण के अनुकूल इन्सुलेट तेल विकल्प उपलब्ध हैं

सामान्य सेवा शर्तों के तहत रखरखाव-मुक्त संचालन

प्रश्नोत्तर: मुख्य उत्पाद अंतर्दृष्टि

प्रश्न: एकल चरण तेल में डूबा हुआ ट्रांसफार्मर क्या है?

ए: एएकल चरण तेल डूबे ट्रांसफार्मर एक प्रकार का वितरण ट्रांसफार्मर है जो शीतलन और इन्सुलेशन के लिए इन्सुलेट तेल का उपयोग करता है, और इसे एकल-चरण विद्युत प्रणालियों पर संचालित करने के लिए डिज़ाइन किया गया है। इसका उपयोग आमतौर पर आवासीय क्षेत्रों, ग्रामीण बिजली वितरण और हल्के वाणिज्यिक अनुप्रयोगों में किया जाता है जहां तीन-चरण बिजली की आवश्यकता नहीं होती है। तेल विसर्जन बेहतर गर्मी अपव्यय प्रदान करता है और आंतरिक घटकों को पर्यावरणीय कारकों से बचाता है।

प्रश्न: S13 श्रृंखला पिछले मॉडलों की तुलना में उच्च ऊर्जा दक्षता कैसे प्राप्त करती है?

ए: एस13 श्रृंखला दो प्रमुख प्रगति के माध्यम से उच्च दक्षता प्राप्त करती है: पहला, स्टेप्ड लैप जॉइंट कोर संरचना के साथ उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील का उपयोग हिस्टैरिसीस और एड़ी वर्तमान नुकसान को काफी कम कर देता है। दूसरा, वैकल्पिक अनाकार मिश्र धातु कोर पारंपरिक सिलिकॉन स्टील की तुलना में नो-लोड हानि को 50% तक कम कर देता है। इन सुधारों के परिणामस्वरूप नो-लोड हानि मान प्राप्त होते हैं जो S11 श्रृंखला से 30% कम और राष्ट्रीय ऊर्जा मानकों से काफी नीचे हैं।

प्रश्न: एकल चरण ट्रांसफार्मर के लिए पूरी तरह से सीलबंद संरचना क्यों महत्वपूर्ण है?

उत्तर: एकल चरण ट्रांसफार्मर अक्सर अलग-अलग मौसम की स्थिति वाले क्षेत्रों में बाहर स्थापित किए जाते हैं। पूरी तरह से सीलबंद नालीदार टैंक एक संरक्षक की आवश्यकता को समाप्त करता है और इन्सुलेट तेल और वायुमंडलीय हवा के बीच सीधे संपर्क को रोकता है। यह नमी अवशोषण और तेल ऑक्सीकरण को रोकता है, जो इन्सुलेशन क्षरण का प्राथमिक कारण है। परिणामस्वरूप, ट्रांसफार्मर को उसके सेवा जीवन के दौरान किसी तेल प्रतिस्थापन या रखरखाव की आवश्यकता नहीं होती है, जिससे परिचालन लागत काफी कम हो जाती है।

प्रश्न: क्या इस ट्रांसफार्मर का उपयोग नवीकरणीय ऊर्जा अनुप्रयोगों में किया जा सकता है?

उत्तर: हाँ. S13 एकल चरण तेल डूबे हुए ट्रांसफार्मर छोटे पैमाने पर नवीकरणीय ऊर्जा प्रणालियों, जैसे छत पर सौर स्थापना, माइक्रो-हाइड्रो परियोजनाओं और आवासीय ऊर्जा भंडारण प्रणालियों के लिए उपयुक्त है। इसकी उच्च दक्षता और वोल्टेज के उतार-चढ़ाव को संभालने की क्षमता इसे वितरित पीढ़ी सेटअप में बिजली बढ़ाने या कम करने के लिए आदर्श बनाती है।

मुख्य अनुप्रयोग परिदृश्य

ग्रामीण विद्युतीकरण:दूरदराज के गांवों, खेतों और कृषि कार्यों को न्यूनतम नुकसान के साथ विश्वसनीय एकल-चरण बिजली प्रदान करता है।

आवासीय पोल-माउंटेड वितरण:आवासीय समुदायों के लिए आदर्श जहां एकल-चरण आपूर्ति मानक है, कॉम्पैक्ट आकार और कम शोर की पेशकश करती है।

हल्की व्यावसायिक इमारतें:कुशल बिजली वितरण की आवश्यकता वाली छोटी दुकानों, कार्यालयों और ग्रामीण वाणिज्यिक केंद्रों में उपयोग किया जाता है।

नवीकरणीय ऊर्जा एकीकरण:आवासीय सौर पीवी सिस्टम से वोल्टेज बढ़ाने या मिनी-ग्रिड से नीचे जाने के लिए उपयुक्त।

अस्थायी निर्माण शक्ति:हल्का डिज़ाइन निर्माण स्थलों पर अस्थायी बिजली की जरूरतों के लिए आसान तैनाती की अनुमति देता है।

उत्पाद पैरामीटर (विनिर्देश)

तालिका: S13 एकल चरण तेल डूबे हुए ट्रांसफार्मर - विशिष्ट विनिर्देश (11kV / 0.23kV या 0.4kV)*

उत्पादन विवरण

मूल सामग्री और प्रक्रिया

S13 सिंगल फेज़ ऑयल डूबे हुए विद्युत ट्रांसफार्मर कोर का निर्माण 45° स्टेप्ड लैप जॉइंट डिज़ाइन के साथ उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील का उपयोग करके किया गया है। उच्चतम दक्षता की मांग करने वाले अनुप्रयोगों के लिए, एक अनाकार मिश्र धातु कोर उपलब्ध है, जो पारंपरिक सिलिकॉन स्टील की तुलना में नो-लोड हानि को 50% तक कम करता है। कंपन और शोर को कम करने के लिए कोर को सटीक रूप से काटा जाता है और सेमी-ड्राई ग्लास टेप बाइंडिंग के साथ स्टैक्ड किया जाता है।

घुमावदार संरचना

उच्च-वोल्टेज और निम्न-वोल्टेज दोनों वाइंडिंग्स ऑक्सीजन-मुक्त तांबे के कंडक्टरों से बने होते हैं, जो उच्च चालकता और न्यूनतम प्रतिरोधक हानि सुनिश्चित करते हैं। लो-वोल्टेज वाइंडिंग अनुदैर्ध्य तेल नलिकाओं के साथ एक पन्नी या पेचदार संरचना को अपनाती है, जिससे यांत्रिक शक्ति और शॉर्ट-सर्किट झेलने की क्षमता में काफी सुधार होता है।

इन्सुलेशन और शीतलन प्रणाली

उच्च गुणवत्ता वाले खनिज इन्सुलेट तेल का उपयोग मानक शीतलन और ढांकता हुआ माध्यम के रूप में किया जाता है। पर्यावरण के अनुकूल उच्च-अग्नि-बिंदु इन्सुलेट तरल पदार्थ अनुरोध पर उपलब्ध हैं। तेल-पेपर इन्सुलेशन प्रणाली सख्त वैक्यूम सुखाने और तेल भरने की प्रक्रियाओं से गुजरती है, अवशिष्ट नमी और हवा के बुलबुले को खत्म करती है, मानक आवश्यकताओं से काफी ऊपर आंशिक निर्वहन शुरूआत वोल्टेज सुनिश्चित करती है।

टैंक और सीलिंग

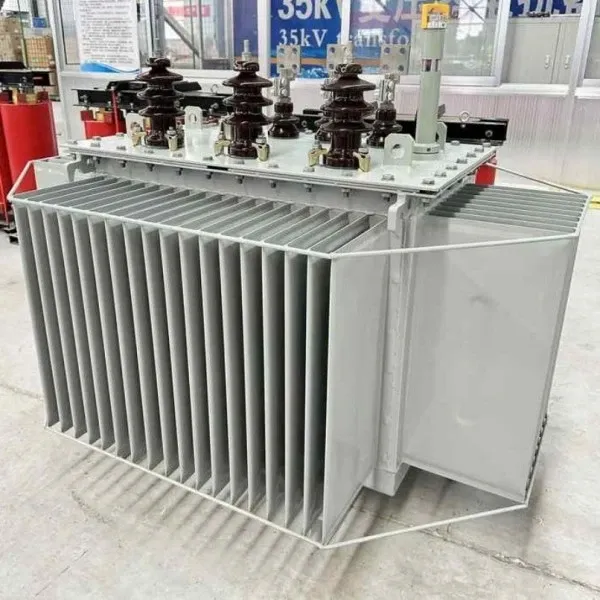

टैंक में एक नालीदार पैनल डिज़ाइन है जो गर्मी अपव्यय और थर्मल विस्तार मुआवजा दोनों प्रदान करता है, जिससे बाहरी संरक्षक की आवश्यकता समाप्त हो जाती है। पूरी तरह से सीलबंद संरचना तेल ऑक्सीकरण और नमी के प्रवेश को रोकती है, जिससे ट्रांसफार्मर के सेवा जीवन के लिए रखरखाव-मुक्त संचालन सुनिश्चित होता है। मानक सुरक्षा सुविधाओं के रूप में एक दबाव राहत वाल्व और तेल स्तर गेज प्रदान किया जाता है।

प्रश्नोत्तर: उत्पादन और गुणवत्ता

प्रश्न: प्रत्येक ट्रांसफार्मर पर कौन से गुणवत्ता परीक्षण किए जाते हैं?

उत्तर: प्रत्येक S13 एकल चरण ट्रांसफार्मर डिलीवरी से पहले नियमित और प्रकार के परीक्षणों के एक व्यापक सूट से गुजरता है, जिसमें नो-लोड हानि और लोड हानि माप, शॉर्ट-सर्किट प्रतिबाधा परीक्षण, प्रेरित ओवर-वोल्टेज प्रतिरोध परीक्षण, आंशिक निर्वहन परीक्षण और बिजली आवेग परीक्षण शामिल हैं। सभी परीक्षण परिणाम प्रलेखित और पता लगाने योग्य हैं।

प्रश्न: नालीदार टैंक का डिज़ाइन विश्वसनीयता में कैसे योगदान देता है?

ए: नालीदार टैंक डिजाइन तीन महत्वपूर्ण कार्य करता है: यह कुशल गर्मी अपव्यय के लिए सतह क्षेत्र को बढ़ाता है, तापमान के साथ तेल की मात्रा में परिवर्तन को समायोजित करने के लिए लचीली विस्तार क्षमता प्रदान करता है, और एक पूरी तरह से सील वातावरण बनाता है जो तेल को बाहरी दूषित पदार्थों से अलग करता है। यह एक तेल संरक्षक और ब्रीथ सिस्टम की आवश्यकता को समाप्त करता है, विफलता के संभावित बिंदुओं को कम करता है और रखरखाव को सरल बनाता है।

प्रश्न: इस ट्रांसफार्मर की अपेक्षित सेवा जीवन क्या है?

उत्तर: सामान्य परिचालन स्थितियों के तहत, S13 एकल चरण तेल डूबे हुए विद्युत ट्रांसफार्मर को 30 वर्ष से कम की सेवा जीवन के लिए डिज़ाइन किया गया है। पूरी तरह से सीलबंद निर्माण और उच्च गुणवत्ता वाली सामग्री तेल प्रतिस्थापन या कोर रखरखाव की आवश्यकता के बिना दीर्घकालिक विश्वसनीयता सुनिश्चित करती है।

विनिर्माण क्षमता

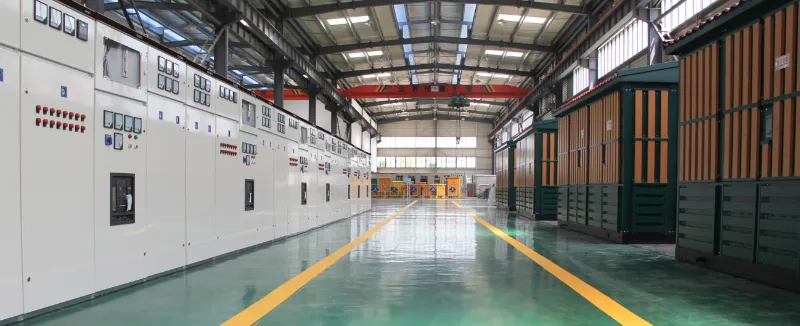

लुगाओ पावर उन्नत वाइंडिंग, कोर कटिंग, वैक्यूम सुखाने और परीक्षण उपकरणों से सुसज्जित आधुनिक ट्रांसफार्मर उत्पादन लाइनें संचालित करता है। हम OEM और ODM विनिर्माण का समर्थन करते हैं और स्थिर गुणवत्ता और विश्वसनीय डिलीवरी सुनिश्चित करते हुए वोल्टेज, क्षमता, आवृत्ति और अंतरराष्ट्रीय मानकों के लिए अनुकूलित समाधान प्रदान करते हैं।

उत्पाद बिक्री उपरांत सेवा

ट्रांसफार्मर स्थापित होने और परिचालन में आने के बाद, इसके रिसाव-मुक्त होने की गारंटी दी जाती है, और पेंट के छिलने या फीका न पड़ने की गारंटी होती है। 5 साल की वारंटी और आजीवन तकनीकी सहायता प्रदान की जाती है; वारंटी अवधि के भीतर सामान्य उपयोग के तहत होने वाली किसी भी गुणवत्ता की समस्या को कवर किया जाएगा।

सभी S13 एकल चरण ट्रांसफार्मर आजीवन सेवा समर्थन के अंतर्गत आते हैं, जिससे स्पेयर पार्ट्स और तकनीकी सहायता की दीर्घकालिक उपलब्धता सुनिश्चित होती है।

निर्दिष्ट परिचालन शर्तों के तहत सेवा जीवन 30 वर्ष से कम नहीं है।

उपकरण विफलता की स्थिति में, आपूर्तिकर्ता खरीदार से अधिसूचना प्राप्त होने के एक घंटे के भीतर जवाब देगा, और घरेलू स्तर पर 24 घंटे के भीतर तकनीकी कर्मियों को साइट पर भेज देगा।

सेवा प्रतिबद्धता

S13 एकल चरण तेल डूबे हुए विद्युत ट्रांसफार्मर को आईएसओ 9001: 2015/2018 गुणवत्ता प्रबंधन प्रणाली आवश्यकताओं के अनुसार सख्ती से निर्मित किया गया है, यह सुनिश्चित करते हुए कि उत्पाद कारखाने छोड़ने से पहले 100% गुणवत्ता मानकों को पूरा करता है।

हमारी कंपनी ग्राहकों की संतुष्टि सुनिश्चित करने के लिए व्यापक प्री-सेल, इन-सेल और आफ्टर-सेल सेवा प्रदान करती है।

हमारी कंपनी 5 साल की वारंटी और आजीवन तकनीकी सहायता प्रदान करती है। गुणवत्ता संबंधी किसी भी समस्या की स्थिति में, हम 100% ग्राहक संतुष्टि सुनिश्चित करते हुए उत्पाद की निःशुल्क मरम्मत या प्रतिस्थापन करेंगे।

फैक्टरी ताकत

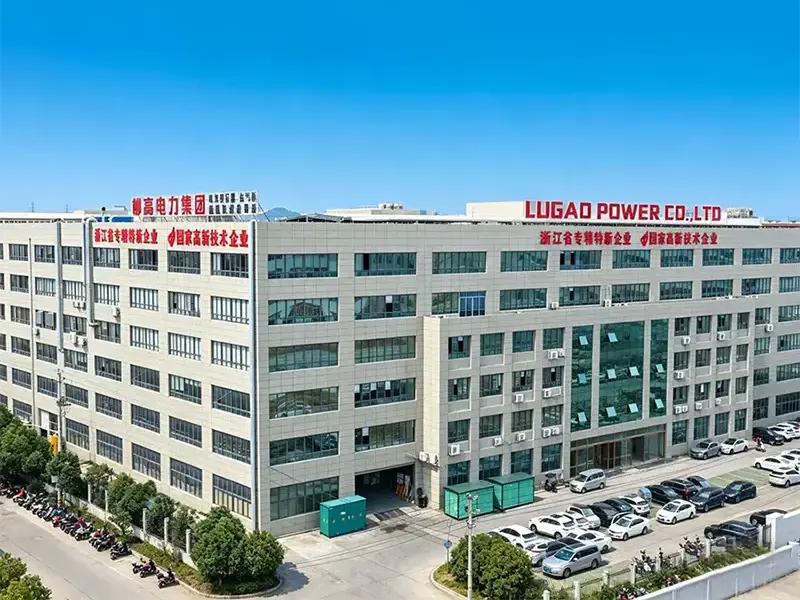

विद्युत पारेषण और वितरण उपकरण के निर्माण में वर्षों के अनुभव के साथ,लुगाओ पावरवैश्विक उपयोगिता कंपनियों, ईपीसी ठेकेदारों, औद्योगिक सुविधाओं और नवीकरणीय ऊर्जा परियोजनाओं के लिए विश्वसनीय ट्रांसफार्मर समाधान प्रदान करने के लिए समर्पित एक पेशेवर उत्पादन आधार स्थापित किया है।
