शहरी भूमि की कमी, लंबे समय तक साइट पर निर्माण चक्र, और वितरित बिजली नेटवर्क की बढ़ती मांग अक्सर पारंपरिक सबस्टेशन तैनाती को जटिल बनाती है। एक विशेष, चीन-आधारित बॉक्स-टाइप ट्रांसफार्मर सबस्टेशन निर्माता, लुगाओ पावर कंपनी लिमिटेड के रूप में काम करते हुए, हमारे कारखाने-असेंबल, पूरी तरह से एकीकृत सबस्टेशनों के माध्यम से इन परियोजना बाधाओं को समाप्त करता है जो मध्यम-वोल्टेज स्विचगियर, पावर ट्रांसफार्मर और कम-वोल्टेज वितरण को एक एकल, कॉम्पैक्ट बाड़े में जोड़ते हैं। 2016 से, हमारी आईएसओ 9001 और एसजीएस-प्रमाणित सुविधा ने मजबूत अमेरिकी और यूरोपीय-प्रकार के सबस्टेशन प्रदान किए हैं जो स्थापना समय को 60% तक कम करते हैं, उपयोगिताओं, ईपीसी ठेकेदारों और औद्योगिक सुविधाओं को एक विश्वसनीय, प्लग-एंड-प्ले बिजली वितरण समाधान प्रदान करते हैं जो तत्काल सेवा के लिए तैयार है।
अपने प्रोजेक्ट के लिए अमेरिकी और यूरोपीय प्रकार के सबस्टेशनों में से कैसे चुनें?
योग्य बॉक्स-प्रकार ट्रांसफार्मर सबस्टेशन आपूर्तिकर्ताओं का मूल्यांकन करते समय, इंजीनियरिंग खरीद टीमें अक्सर पूछती हैं: क्या हमें अपने वितरण नेटवर्क के लिए अमेरिकी या यूरोपीय डिजाइन मानकों को निर्दिष्ट करना चाहिए? उत्तर एप्लिकेशन संदर्भ और क्षेत्रीय ग्रिड प्राथमिकताओं पर निर्भर करता है।
अमेरिकी-प्रकार के सबस्टेशनों में एक विशिष्ट तीन-डिब्बे का डिज़ाइन होता है - ट्रांसफार्मर, उच्च-वोल्टेज और कम-वोल्टेज अनुभाग - ट्रांसफार्मर डिब्बे के साथ आमतौर पर पूरी तरह से सील, तेल-डूबे हुए इकाई का उपयोग किया जाता है। यह डिज़ाइन कॉम्पैक्ट फ़ुटप्रिंट पर ज़ोर देता है, जो समतुल्य क्षमता की यूरोपीय-प्रकार की इकाइयों की लगभग एक तिहाई से एक-पाँचवीं मात्रा की पेशकश करता है, जो इसे सीमित भूमि उपलब्धता के साथ आवासीय समुदायों और शहरी वितरण नेटवर्क में बाहरी स्थापनाओं के लिए विशेष रूप से उपयुक्त बनाता है।
इसके विपरीत, यूरोपीय प्रकार के सबस्टेशन, एक ही बाड़े के भीतर अलग-अलग उच्च-वोल्टेज स्विचगियर, ट्रांसफार्मर और कम-वोल्टेज डिब्बों के साथ अधिक मॉड्यूलर, कमरे-आधारित कॉन्फ़िगरेशन को अपनाते हैं। यह डिज़ाइन सेवाक्षमता और लचीलेपन को प्राथमिकता देता है, तेल-डूबे हुए और सूखे-प्रकार के ट्रांसफार्मर दोनों को समायोजित करता है, और आईईसी-मानक क्षेत्रों में औद्योगिक पार्कों, वाणिज्यिक परिसरों और नगरपालिका बुनियादी ढांचा परियोजनाओं में व्यापक रूप से अपनाया जाता है।
|
डिज़ाइन प्रकार
|
मानक
|
पदचिह्न
|
विशिष्ट अनुप्रयोग
|
|
अमेरिकी प्रकार
|
एएनएसआई/आईईईई
|
यूरोपीय प्रकार की 1/3 से 1/5 मात्रा
|
आवासीय समुदाय, शहरी वितरण, स्थान-बाधित यार्ड
|
|
यूरोपीय प्रकार
|
आईईसी 62271-202
|
बड़ा पदचिह्न
|
औद्योगिक पार्क, वाणिज्यिक भवन, नगरपालिका परियोजनाएँ
|
दोनों डिज़ाइन मुख्य लाभ साझा करते हैं - फ़ैक्टरी पूर्व-परीक्षण, न्यूनतम सिविल कार्य और तेज़ तैनाती - लेकिन विकल्प अंततः आपके स्थानीय ग्रिड मानकों, उपलब्ध साइट क्षेत्र और रखरखाव प्राथमिकताओं के साथ संरेखित होता है।लुगाओक्षेत्रीय आवश्यकताओं की परवाह किए बिना निर्बाध एकीकरण सुनिश्चित करते हुए, पूर्ण अनुकूलन के साथ दोनों कॉन्फ़िगरेशन प्रदान करता है।
लुगाओ ढांकता हुआ अखंडता और थर्मल दीर्घायु कैसे सुनिश्चित करता है?
बॉक्स-प्रकार के सबस्टेशनों को बिजली की उछाल, स्विचिंग ओवरवॉल्टेज और निरंतर लोड-प्रेरित थर्मल तनाव का सामना करना होगा। लुगाओ बॉक्स-टाइप ट्रांसफार्मर सबस्टेशनों को कठोर परीक्षण के माध्यम से मान्य उच्च-ढांकता हुआ नींव के साथ इंजीनियर किया जाता है: बिजली आवृत्ति एक मिनट के लिए 42 केवी पर और बिजली के आवेग को उच्च वोल्टेज पक्ष पर 75 केवी पर झेलती है। ये सीमाएँ अमेरिकी और यूरोपीय दोनों प्रकार के सबस्टेशन आवश्यकताओं को पूरा करती हैं या उससे अधिक करती हैं, आंतरिक ट्रांसफार्मर वाइंडिंग्स और स्विचगियर घटकों को ग्रिड गड़बड़ी से बचाती हैं।
थर्मल प्रबंधन सीधे ट्रांसफार्मर इन्सुलेशन जीवन को प्रभावित करता है। हमारा पूर्ण-लोड तापमान बढ़ जाता है - उच्च-वोल्टेज वाइंडिंग पर लगभग 45.1 K और कम-वोल्टेज वाइंडिंग पर 52.9 K - लगातार IEC और IEEE निर्धारित सीमा के भीतर रहता है। बाड़े के डिज़ाइन में अनुकूलित वेंटिलेशन मार्ग और गर्मी अपव्यय सतहों को शामिल किया गया है जो सक्रिय रूप से महत्वपूर्ण घटकों से गर्मी को दूर करते हैं, स्थानीयकृत हॉटस्पॉट को रोकते हैं जो कागज इन्सुलेशन को ख़राब करते हैं और तेल की उम्र बढ़ने में तेजी लाते हैं। यह थर्मल लचीलापन आपके पावर ट्रांसफार्मर निवेश के लिए कम जीवनचक्र लागत और कम रखरखाव आवृत्ति में तब्दील हो जाता है।
कौन से संरचनात्मक और पर्यावरण संरक्षण एकीकृत हैं?
मौसम, धूल और आकस्मिक प्रभावों के संपर्क में आने पर, सबस्टेशन का घेरा पर्यावरणीय क्षरण के खिलाफ पहली रक्षा के रूप में कार्य करता है। लुगाओ सबस्टेशन IP44 सुरक्षा रेटिंग प्राप्त करते हैं, जो ठोस कणों के प्रवेश और पानी के छींटों के खिलाफ प्रभावी प्रतिरोध प्रदान करते हैं, जो खुले-यार्ड अमेरिकी-प्रकार के प्रतिष्ठानों और भवन-एकीकृत यूरोपीय-प्रकार के कॉन्फ़िगरेशन दोनों के लिए उपयुक्त हैं। जंग रोधी सतह उपचार के साथ संक्षारण प्रतिरोधी स्टील से निर्मित, आवास अत्यधिक परिवेश के तापमान, उच्च आर्द्रता और संक्षारक तटीय वातावरण का सामना करता है, जो दशकों की सेवा के लिए संरचनात्मक अखंडता सुनिश्चित करता है।
लुगाओ शॉर्ट-सर्किट झेलने की क्षमता को कैसे मान्य करता है?
वितरण नेटवर्क अनिवार्य रूप से दोष धाराओं का अनुभव करते हैं। आंतरिक विकृति या बसबार क्षति के बिना इन घटनाओं से बचने की एक सबस्टेशन की क्षमता पर समझौता नहीं किया जा सकता है। लूगाओ बॉक्स-टाइप ट्रांसफार्मर सबस्टेशनों का शॉर्ट-सर्किट झेलने के लिए परीक्षण किया जाता है - उदाहरण रेटिंग में उच्च-वोल्टेज पक्ष पर 20 केए आरएमएस शामिल है - परीक्षण के बाद के निरीक्षण में बसबार संयुक्त अखंडता और शून्य संरचनात्मक विरूपण की पुष्टि होती है। यह मान्य यांत्रिक असभ्यता परियोजना इंजीनियरों को आश्वस्त करती है कि हमारे सबस्टेशन सबसे अधिक मांग वाली दोष स्थितियों के तहत सिस्टम स्थिरता बनाए रखते हैं।
लुगाओ किस क्षमता, वोल्टेज और कूलिंग कॉन्फ़िगरेशन की आपूर्ति कर सकता है?

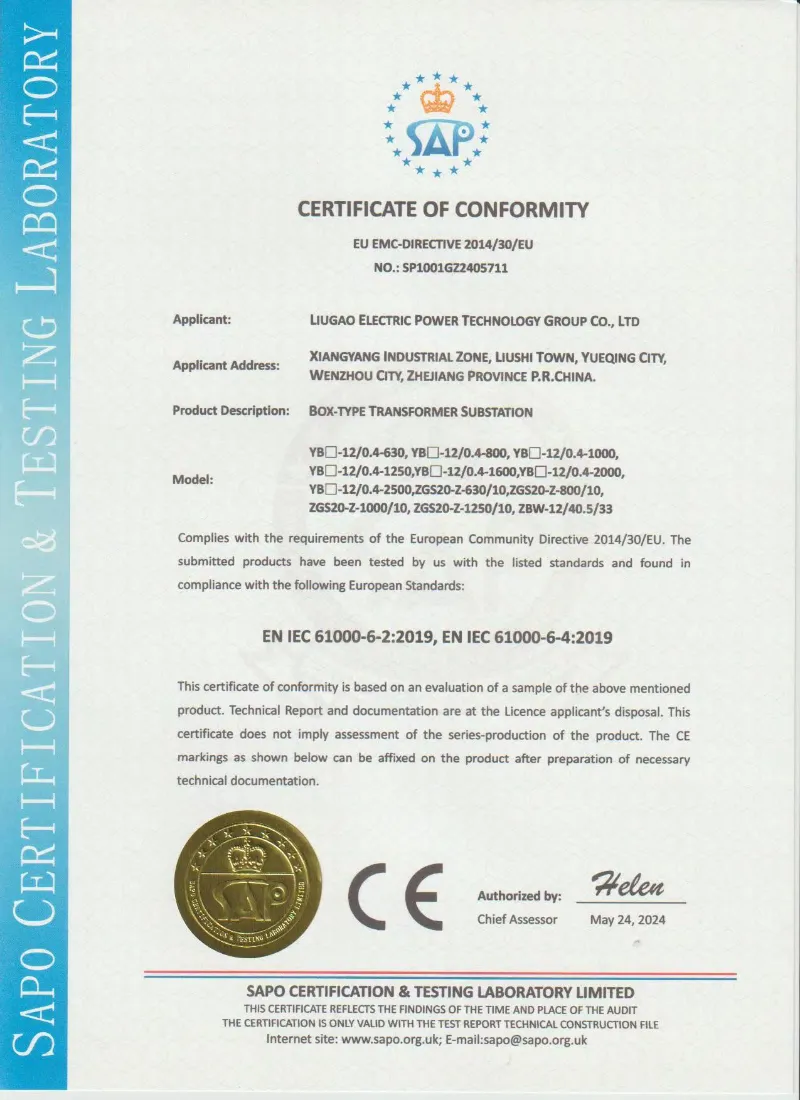

लुगाओ की आईएसओ 9001 और एसजीएस-प्रमाणित उत्पादन कार्यशाला, पेशेवर असेंबली लाइनों और पूर्ण-शक्ति परीक्षण बे से सुसज्जित, आईईसी, जीबी, सीई और सीसीसी अंतरराष्ट्रीय मानकों के अनुसार सख्ती से बॉक्स-टाइप ट्रांसफार्मर सबस्टेशन बनाती है, जो महंगी साइट संशोधनों के बिना सीधे प्लग-एंड-प्ले तैनाती का समर्थन करती है।
वोल्टेज वर्ग और क्षमता रेंज
30kV / 35kV अमेरिकी और यूरोपीय प्रकार के सबस्टेशन:उपयोगिता वितरण सबस्टेशनों, पवन फार्म कलेक्टर सिस्टम और भारी औद्योगिक क्षेत्रों के लिए डिज़ाइन किया गया है, जिसमें मजबूत शॉर्ट-सर्किट प्रतिरोध और कम आंशिक निर्वहन स्तर के साथ मध्यम-वोल्टेज परिवर्तन की आवश्यकता होती है।
24kV (20kV) स्मार्ट/कॉम्पैक्ट बॉक्स सबस्टेशन:एचवी और एलवी दोनों पक्षों पर बुद्धिमान मॉड्यूल से लैस, राज्य ग्रिड स्वचालन अनुप्रयोगों के लिए रिमोट कंट्रोल, सेंसिंग, सिग्नलिंग और विनियमन को सक्षम करना। शहरी ऊंची इमारतों, आवासीय घरों और नगरपालिका बुनियादी ढांचे के लिए उपयुक्त।
11kV / 10kV वितरण सबस्टेशन:वाणिज्यिक परिसरों, आवासीय समुदायों और ग्रामीण विद्युतीकरण परियोजनाओं के लिए आदर्श। एक नालीदार टैंक डिज़ाइन या शुष्क प्रकार के ट्रांसफार्मर विकल्प की सुविधा, संरक्षक रखरखाव आवश्यकताओं को समाप्त करना और कठोर बाहरी वातावरण में विश्वसनीय संचालन सुनिश्चित करना।
ट्रांसफार्मर और स्विचगियर विकल्प
लुगाओ विशिष्ट परियोजना आवश्यकताओं से मेल खाने के लिए लचीला आंतरिक कॉन्फ़िगरेशन प्रदान करता है:
ट्रांसफार्मर प्रकार: पूरी तरह सीलबंद तेल में डूबा हुआ(एस9, एस11, एस13, एसएच15) या ड्राई-टाइप (एससीबी10, एससीबी11, एससीबीएच15) विकल्प, अग्नि-सुरक्षा और पर्यावरणीय प्राथमिकताओं को समायोजित करते हुए।
हाई-वोल्टेज स्विचगियर:XGN15, HXGN17, या KYN28A कैबिनेट लोड स्विच या वैक्यूम सर्किट ब्रेकर कॉन्फ़िगरेशन के साथ, रिंग नेटवर्क, टर्मिनल, या दोहरी बिजली आपूर्ति मोड का समर्थन करते हैं।
कम वोल्टेज वितरण:जीजीडी, जीसीएस, याएमएनएस स्विचगियरइनकमिंग, आउटगोइंग और प्रतिक्रियाशील क्षतिपूर्ति कार्यों के साथ, पैनल-प्रकार या कैबिनेट-माउंटेड संरचनाओं का समर्थन करना।
जगह की कमी वाले शहरी स्थलों के लिए आदर्श बॉक्स-प्रकार सबस्टेशन का चयन कैसे करें?
प्रचुर फर्श स्थान वाले पारंपरिक सबस्टेशनों के लिए, पारंपरिक भवन-प्रकार की स्थापना संभव है। हालाँकि, शहरी भूमिगत सबस्टेशन, कॉम्पैक्ट जीआईएस इंस्टॉलेशन और भीड़भाड़ वाले वाणिज्यिक जिले अंतरिक्ष-अनुकूलित समाधानों की मांग करते हैं। लुगाओ उच्च-घनत्व स्विचगियर और एकीकृत ट्रांसफार्मर डिजाइनों का उपयोग करके समग्र जमीनी क्षेत्र की आवश्यकताओं को कम करते हुए, अनुकूलित पदचिह्न अनुकूलन प्रदान करता है। अमेरिकी प्रकार के सबस्टेशन, अपने कॉम्पैक्ट वॉल्यूम के साथ, विशेष रूप से आवासीय सामुदायिक वितरण के लिए उपयुक्त हैं जहां भूमि की लागत निषेधात्मक है। यूरोपीय प्रकार की इकाइयाँ, जबकि बड़ी हैं, औद्योगिक अनुप्रयोगों के लिए बेहतर सेवा पहुँच प्रदान करती हैं जहाँ रखरखाव की आवृत्ति अधिक होती है।
हमारी उत्पादन लाइन देखेंवीडियो
लुगाओ के बॉक्स-टाइप ट्रांसफार्मर सबस्टेशन निर्माण उत्कृष्टता का प्रत्यक्ष अनुभव करें:
