ट्रांसफार्मर तेल इन्सुलेशन बॉक्स-प्रकार कॉम्पैक्ट अमेरिकी प्रकार सबस्टेशन

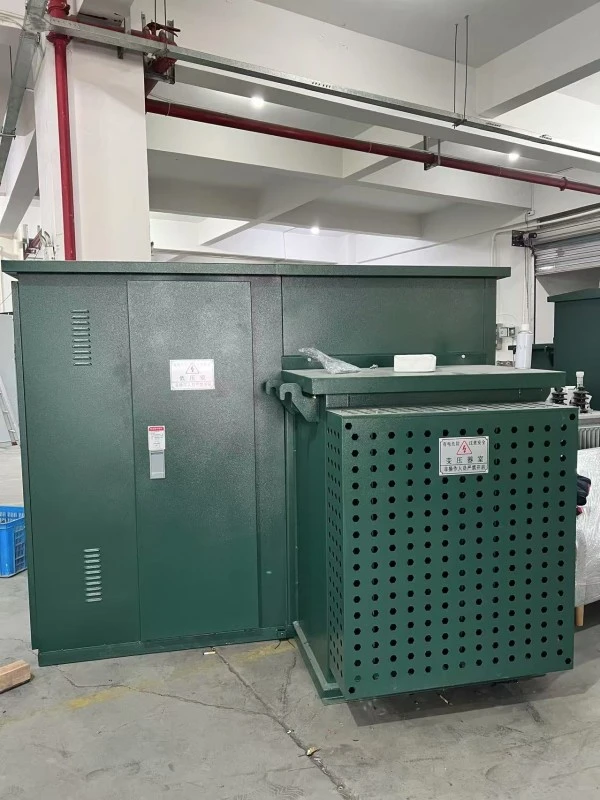

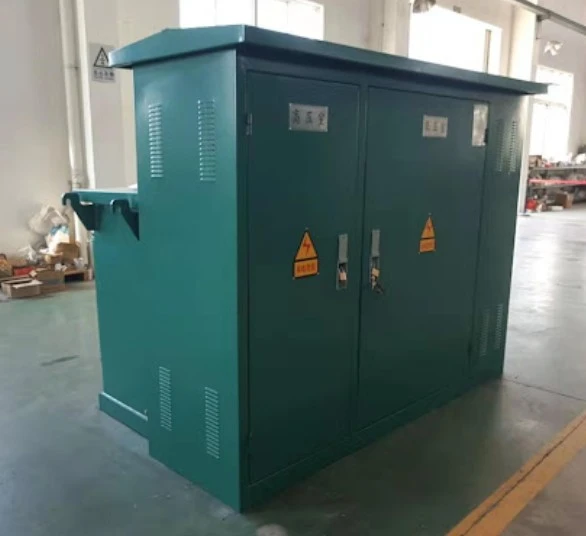

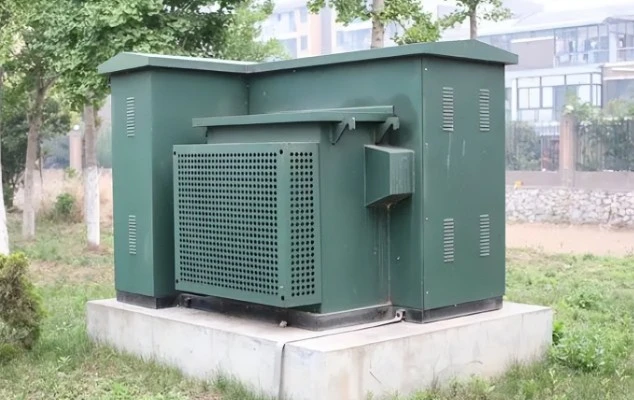

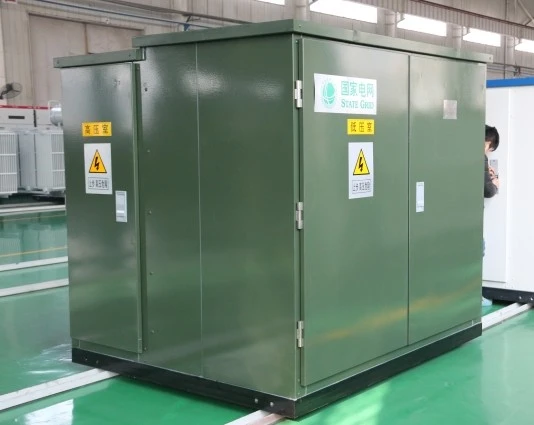

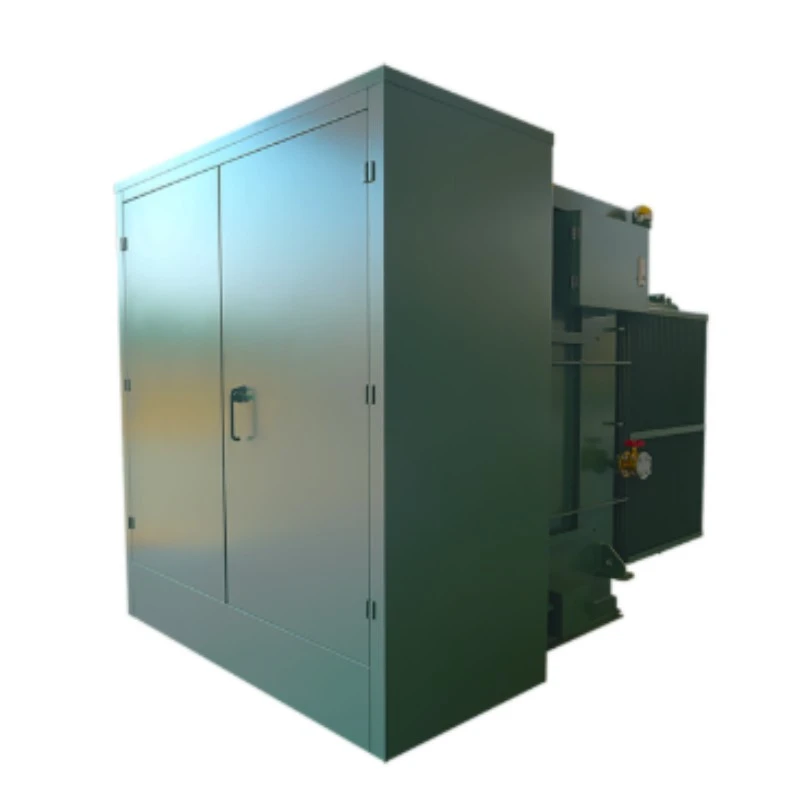

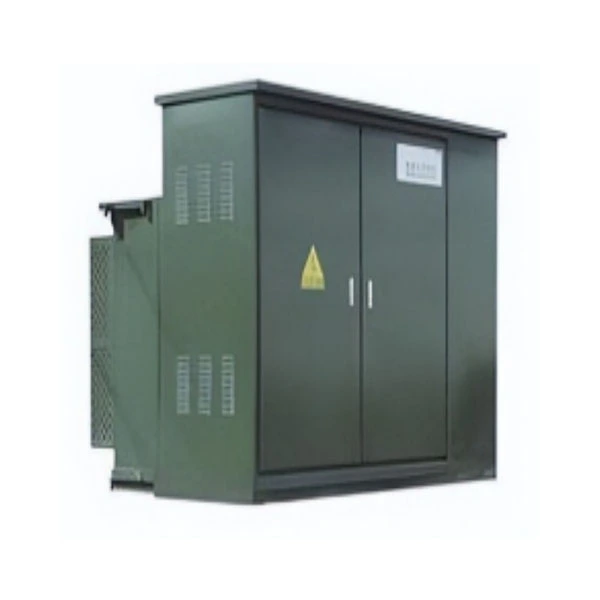

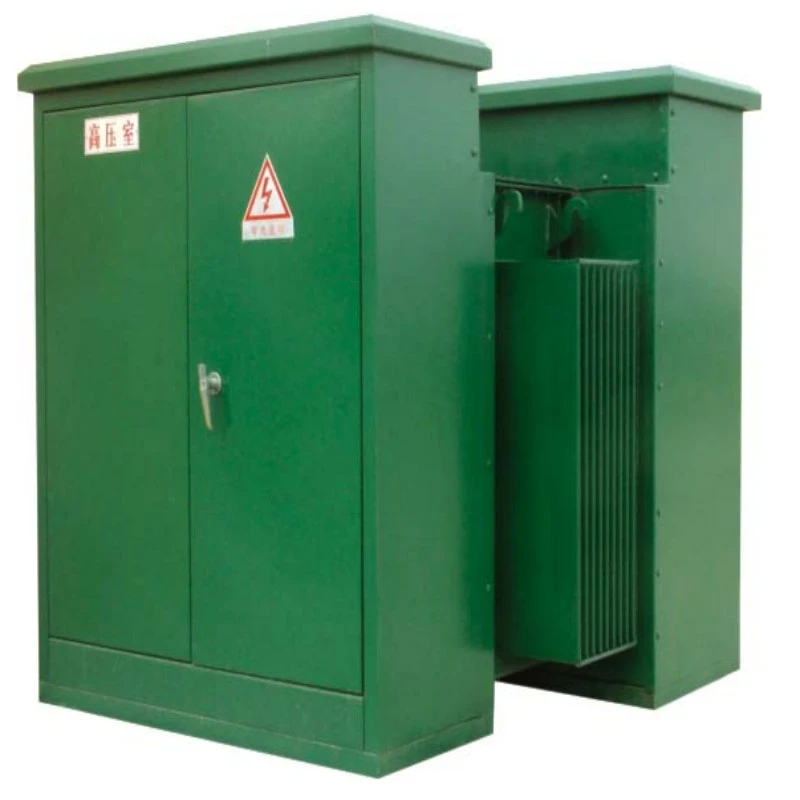

ट्रांसफार्मर तेल इन्सुलेशन बॉक्स-प्रकार कॉम्पैक्ट अमेरिकी प्रकार सबस्टेशन एक पूरी तरह से एकीकृत, पूर्वनिर्मित बिजली वितरण समाधान है। परिभाषा के अनुसार, यह एक कॉम्पैक्ट, स्किड-माउंटेड असेंबली है जो जोड़ती हैहाई-वोल्टेज स्विचगियर, एक तेल में डूबा हुआ बिजली ट्रांसफार्मर, और एक एकल, सीलबंद धातु के बाड़े के भीतर कम वोल्टेज वितरण पैनल।

यह क्या है:

पारंपरिक यूरोपीय शैली के सबस्टेशनों के विपरीत, जो घटकों को अलग करते हैं, यहअमेरिकी प्रकार की इकाईट्रांसफार्मर तेल का उपयोग विद्युत इन्सुलेटर और शीतलन माध्यम दोनों के रूप में करता है। ट्रांसफार्मर टैंक संरचनात्मक रूप से बाड़े के साथ एकीकृत है, जो एक एकीकृत, "बॉक्स-प्रकार" फॉर्म फैक्टर बनाता है।

यह क्या करता है:

यह सबस्टेशन उच्च-वोल्टेज प्राथमिक बिजली (आमतौर पर 12kV से 36kV) को कम-वोल्टेज प्रयोग योग्य बिजली (208V से 480V) में बदलने के लिए डिज़ाइन किया गया है। यह तीन महत्वपूर्ण कार्य करता है:

1. वोल्टेज स्टेप-डाउन: मध्यम वोल्टेज को उपयोग वोल्टेज में कम करता है।

2. सुरक्षा: डाउनस्ट्रीम ग्रिड को दोषों से बचाने के लिए हाउस फ़्यूज़ और ब्रेकर।

3. वितरण: आवासीय समुदायों, वाणिज्यिक केंद्रों या औद्योगिक सुविधाओं के लिए बिजली का प्रबंधन और वितरण करता है।

ट्रांसफार्मर तेल इन्सुलेशन बॉक्स-प्रकार कॉम्पैक्ट अमेरिकी प्रकार सबस्टेशन ऐसे वातावरण में उत्कृष्टता प्राप्त करता है जहां स्थान प्रीमियम पर है लेकिन विश्वसनीयता से समझौता नहीं किया जा सकता है। यह एक अलग बाड़ वाले यार्ड या कंक्रीट वॉल्ट की आवश्यकता को समाप्त कर देता है, क्योंकि सभी जीवित हिस्से पूरी तरह से घिरे हुए हैं।

उत्पाद पैरामीटर (विनिर्देश)

उत्पाद सुविधा और अनुप्रयोग

Q1: ट्रांसफार्मर ऑयल इंसुलेशन बॉक्स-टाइप कॉम्पैक्ट अमेरिकन टाइप सबस्टेशन को मानक पैड-माउंटेड ट्रांसफार्मर से क्या अलग बनाता है?

A1: अंतर एकीकरण में है। एक मानक पैड-माउंटेड ट्रांसफार्मर सिर्फ एक ट्रांसफार्मर है। हमारे बॉक्स-टाइप कॉम्पैक्ट अमेरिकन टाइप सबस्टेशन में लोड ब्रेक स्विच और फ़्यूज़ के साथ एक हाई-वोल्टेज कम्पार्टमेंट और एक लो-वोल्टेज ब्रेकर पैनल शामिल है। यह एक "बॉक्स में सबस्टेशन" है, जबकि एक मानक इकाई केवल एक ट्रांसफार्मर है। तेल इन्सुलेशन दोषों के दौरान बेहतर आर्क-शमन क्षमता भी प्रदान करता है।

Q2: चरम जलवायु में तेल इन्सुलेशन मेरे ऑपरेशन को कैसे लाभ पहुंचाता है?

ए2: ट्रांसफार्मर तेल में हवा की तुलना में अधिक ढांकता हुआ ताकत और काफी बेहतर तापीय चालकता होती है। गर्म जलवायु (50 डिग्री सेल्सियस तक) में, तेल कोर और कॉइल्स से गर्मी को अवशोषित करता है, इसे नालीदार टैंक की दीवारों के माध्यम से फैलाता है। ठंडी जलवायु में, तेल स्थिर चिपचिपाहट बनाए रखता है, आंतरिक जलन को रोकता है। यह ट्रांसफार्मर तेल इन्सुलेशन बॉक्स-प्रकार कॉम्पैक्ट अमेरिकी प्रकार सबस्टेशन को रेगिस्तान, तटीय क्षेत्रों और बर्फीले पहाड़ी दर्रों के लिए आदर्श बनाता है।

Q4: क्या मैं लो-वोल्टेज आउटपुट कॉन्फ़िगरेशन को अनुकूलित कर सकता हूँ?

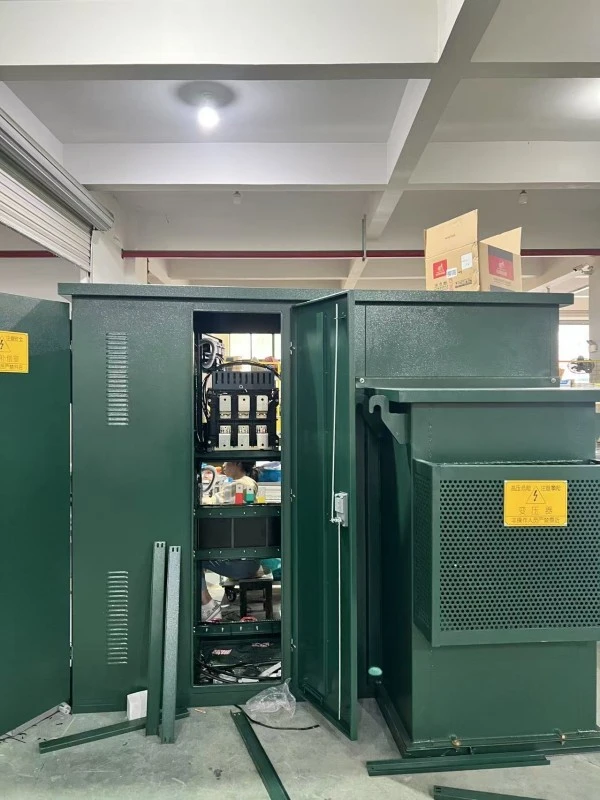

ए4: हाँ. हम एमसीसीबी (मोल्डेड केस सर्किट ब्रेकर) आउटपुट सहित 2 से 8 तरीकों से कॉन्फ़िगर करने योग्य लो-वोल्टेज पैनल प्रदान करते हैं। आप मीटरिंग डिब्बे, लाइटनिंग अरेस्टर और स्वचालित पावर फैक्टर सुधार कैपेसिटर भी जोड़ सकते हैं।

अनुप्रयोग परिदृश्य

1. आवासीय उपखंड: आवास परिसरों के लिए भूमिगत फीडर नेटवर्क को शक्ति प्रदान करता है।

2. पवन और सौर फार्म: सहायक बिजली के लिए जनरेटर वोल्टेज को बढ़ाता है या ग्रिड वोल्टेज को कम करता है।

3. ईवी चार्जिंग स्टेशन: तेज़ डीसी चार्जर के लिए समर्पित 480V-3 चरण की शक्ति प्रदान करता है।

4. औद्योगिक पार्क: निर्माण शक्ति के लिए अस्थायी या स्थायी कॉम्पैक्ट सबस्टेशन के रूप में कार्य करता है।

5. शहरी नवीकरण परियोजनाएं: जहां बाढ़ का खतरा है, वहां पुराने वॉल्ट-प्रकार के ट्रांसफार्मर को बदला जाता है।

उत्पादन विवरण और प्रतिस्पर्धात्मक लाभ

विस्तृत घटक:

● टैंक निर्माण: हमारा टैंक 2.5 मिमी - 3.0 मिमी कोल्ड-रोल्ड स्टील का उपयोग करता है (प्रतियोगी अक्सर 1.5 मिमी का उपयोग करते हैं)। 100% तेल रिसाव की रोकथाम के लिए नालीदार पंखों को रोबोटिक रूप से वेल्ड किया जाता है।

● कोर और वाइंडिंग्स: हम उच्च-पारगम्यता अनाज-उन्मुख सिलिकॉन स्टील (एम 4 ग्रेड) का उपयोग करते हैं। हिस्टैरिसीस हानि को कम करने के लिए तांबे की वाइंडिंग्स (एल्यूमीनियम नहीं) को पूरी तरह से एनील्ड किया जाता है।

● तेल की गुणवत्ता: हम ब्रेकडाउन वोल्टेज> 60kV के साथ अवरोधक ट्रांसफार्मर तेल (IEC 60296 मानक) भरते हैं। वैकल्पिक: बायोडिग्रेडेबल आवश्यकताओं के लिए प्राकृतिक एस्टर (वनस्पति तेल)।

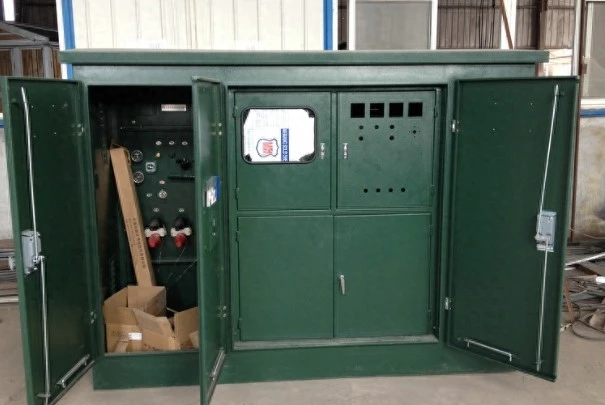

● एचवी स्विच: दृश्य ब्रेक संकेतक के साथ 4-पोजीशन लोड ब्रेक स्विच (बंद/खुला/ग्राउंडेड/कनेक्टेड) ​​शामिल है।

● पेंट सिस्टम: 5-चरण पूर्व-उपचार + जिंक-समृद्ध एपॉक्सी प्राइमर + पॉलिएस्टर टॉप कोट। नमक स्प्रे का 500+ घंटे तक परीक्षण किया गया।

उत्पादन लाभ बनाम प्रतिस्पर्धी:

अक्सर पूछे जाने वाले प्रश्नों

Q1: ट्रांसफार्मर तेल इन्सुलेशन बॉक्स-प्रकार कॉम्पैक्ट अमेरिकी प्रकार सबस्टेशन कम तेल के दबाव के साथ आया। क्या यह लीक हो रहा है?

उत्तर: नहीं। हम ऑक्सीकरण को रोकने के लिए इकाइयों को एक छोटे नाइट्रोजन कंबल के साथ भेजते हैं। दबाव नापने का यंत्र शून्य पढ़ सकता है। लेवल इंडिकेटर (कोर से लगभग 5-10 सेमी ऊपर) तक ताजा तेल भरने के बाद, इसे 6 घंटे के लिए छोड़ दें। यदि 24 घंटों के भीतर स्तर फिर से गिरता है, तो सील निरीक्षण के लिए हमसे संपर्क करें।

Q4: क्या आप ट्रांसफार्मर तेल इन्सुलेशन बॉक्स-प्रकार कॉम्पैक्ट अमेरिकी प्रकार सबस्टेशन के लिए स्पेयर पार्ट्स प्रदान करते हैं?

उत्तर: हाँ. हमारे पास 10+ वर्षों के लिए हाई-वोल्टेज फ़्यूज़ (बे-ओ-नेट स्टाइल), लो-वोल्टेज ब्रेकर, ऑयल लेवल गेज, प्रेशर रिलीफ वाल्व और गैसकेट किट का स्टॉक है। 48 घंटे की डिलीवरी के लिए हमारे वेब पोर्टल के माध्यम से किसी भी स्पेयर पार्ट का ऑर्डर करें।

Q5: मैं 2 साल के ऑपरेशन के बाद तेल की गुणवत्ता का परीक्षण कैसे करूँ?

ए: एक तेल ढांकता हुआ शक्ति परीक्षक (एएसटीएम डी877) का उपयोग करें। निचले नाली वाल्व से एक नमूना लें। ढांकता हुआ ताकत >30kV होनी चाहिए। यदि यह 20kV से नीचे आता है, तो तेल को फ़िल्टर करें या इसे बदल दें। हम 1000kVA से ऊपर की इकाइयों के लिए वार्षिक विघटित गैस विश्लेषण (DGA) की अनुशंसा करते हैं।

Q6: क्या ट्रांसफार्मर तेल इन्सुलेशन बॉक्स-प्रकार कॉम्पैक्ट अमेरिकी प्रकार सबस्टेशन स्मार्ट ग्रिड सिस्टम के साथ संगत है?

उत्तर: बिल्कुल. वैकल्पिक ऐड-ऑन में शामिल हैं: 4G/5G रिमोट मॉनिटरिंग इकाइयाँ (तेल तापमान, दबाव, लोड करंट) और RS485/Modbus RTU पोर्ट। आप इसे सीधे अपने SCADA सिस्टम में एकीकृत कर सकते हैं।

बिक्री के बाद सेवा

वारंटी अवधि: कमीशनिंग की तारीख से 12 महीने या शिपिंग की तारीख से 14 महीने (जो भी पहले हो)।

कवरेज: कोर विफलता, वाइंडिंग शॉर्ट सर्किट, वेल्ड से तेल रिसाव आदि सहित सभी विनिर्माण दोषस्विचगियरयांत्रिक विफलता.
