अपने प्रोजेक्ट के लिए सही बॉक्स-प्रकार सबस्टेशन कैसे चुनें

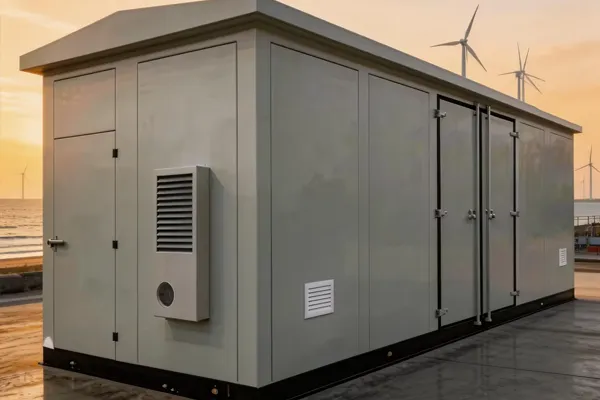

A बॉक्स-प्रकार सबस्टेशनएक कॉम्पैक्ट बिजली वितरण समाधान है जो उच्च-वोल्टेज स्विचगियर को एकीकृत करता है, ट्रांसफार्मर, कम वोल्टेज वितरण उपकरण और सुरक्षा उपकरण एक पूर्वनिर्मित बाड़े में। इसका व्यापक रूप से औद्योगिक पार्कों, वाणिज्यिक भवनों, आवासीय समुदायों, नवीकरणीय ऊर्जा परियोजनाओं में उपयोग किया जाता है। खनन स्थल और अस्थायी बिजली आपूर्ति प्रणालियाँ।

बिजली पारेषण और वितरण उपकरण निर्माता के रूप में, लुगाओ ट्रांसफार्मर, स्विचगियर प्रदान करता है। उपयोगिता के लिए सर्किट ब्रेकर, डिस्कनेक्टर्स, लाइटनिंग अरेस्टर, सीटी/पीटी/वीटी और अनुकूलित OEM/ODM समाधान, औद्योगिक और बुनियादी ढांचा परियोजनाएं। परियोजना आवश्यकताओं के आधार पर, लुगाओ ग्राहकों का समर्थन कर सकता है तकनीकी विन्यास, उत्पाद चयन और अनुकूलित सबस्टेशन समाधान।

बॉक्स-प्रकार सबस्टेशन क्या है?

बॉक्स-प्रकार सबस्टेशन को प्रीफैब्रिकेटेड सबस्टेशन या कॉम्पैक्ट सबस्टेशन के रूप में भी जाना जाता है। इसे डिज़ाइन किया गया है मध्यम-वोल्टेज बिजली प्राप्त करें, इसे कम वोल्टेज में बदलें, और अंतिम उपयोगकर्ताओं को सुरक्षित रूप से बिजली वितरित करें।

मुख्य घटक

• उच्च वोल्टेज इकाई:आने वाली बिजली नियंत्रण, सुरक्षा और स्विचिंग के लिए उपयोग किया जाता है।
• ट्रांसफार्मर इकाई:परियोजना वितरण आवश्यकताओं को पूरा करने के लिए वोल्टेज को परिवर्तित करता है।
• निम्न-वोल्टेज इकाई:विद्युत भार और अंतिम सर्किट को बिजली वितरित करता है।
• संलग्नक:आंतरिक उपकरणों को मौसम, धूल और बाहरी प्रभाव से बचाता है।
• सुरक्षा उपकरण:ओवरलोड, शॉर्ट सर्किट या खराबी की स्थिति के दौरान सुरक्षित संचालन सुनिश्चित करने में सहायता करें।

प्रोजेक्ट मालिक बॉक्स-प्रकार सबस्टेशन क्यों चुनते हैं?

• कॉम्पैक्ट संरचना:पारंपरिक सबस्टेशनों की तुलना में इंस्टॉलेशन स्थान बचाता है।
• तेजी से स्थापना:फ़ैक्टरी-असेंबल डिज़ाइन साइट पर निर्माण के समय को कम कर देता है।
• लचीला अनुप्रयोग:औद्योगिक, वाणिज्यिक, नगरपालिका और नवीकरणीय ऊर्जा परियोजनाओं के लिए उपयुक्त।
• विश्वसनीय सुरक्षा:संलग्न संरचना उपकरण सुरक्षा और संचालन स्थिरता में सुधार करती है।
• कस्टम कॉन्फ़िगरेशन:वोल्टेज स्तर, क्षमता, लेआउट और साइट की स्थितियों के अनुसार डिजाइन किया जा सकता है।

बॉक्स-प्रकार सबस्टेशन चुनते समय मुख्य कारक

1. वोल्टेज स्तर की पुष्टि करें

वोल्टेज स्तर परियोजना के ग्रिड कनेक्शन और लोड आवश्यकताओं से मेल खाना चाहिए। सामान्य विन्यास वितरण नेटवर्क के लिए मध्यम-वोल्टेज इनपुट और कम-वोल्टेज आउटपुट शामिल करें।

• आने वाले ग्रिड वोल्टेज की जाँच करें।
• अंतिम-उपयोग उपकरण के लिए आवश्यक आउटपुट वोल्टेज की पुष्टि करें।
• स्थानीय विद्युत मानकों और परियोजना विशिष्टताओं का अनुपालन सुनिश्चित करें।

2. ट्रांसफार्मर की क्षमता की गणना करें

ट्रांसफार्मर की क्षमता सबसे महत्वपूर्ण चयन कारकों में से एक है। कम आकार की क्षमता अधिभार का कारण बन सकती है, जबकि बड़ी क्षमता से निवेश और ऊर्जा हानि बढ़ सकती है।

• कुल कनेक्टेड लोड की गणना करें.
• भविष्य के विस्तार के लिए भार वृद्धि पर विचार करें।
• चरम मांग और निरंतर संचालन आवश्यकताओं का मूल्यांकन करें।
• दक्षता, पर्यावरण और रखरखाव की जरूरतों के आधार पर ट्रांसफार्मर के प्रकार का चयन करें।

3. संस्थापन परिवेश का मूल्यांकन करें

साइट की स्थितियाँ सीधे बाड़े के डिजाइन, इन्सुलेशन स्तर, वेंटिलेशन और सुरक्षा ग्रेड को प्रभावित करती हैं।

• बाहरी स्थापना:मौसमरोधी, संक्षारणरोधी और वेंटिलेशन डिज़ाइन की आवश्यकता है।
• उच्च तापमान वाले क्षेत्र:उचित ताप अपव्यय और ट्रांसफार्मर शीतलन की आवश्यकता है।
• धूल भरा या आर्द्र वातावरण:उच्च बाड़े की सुरक्षा और सीलिंग प्रदर्शन की आवश्यकता है।
• उच्च ऊंचाई वाले स्थल:विशेष इन्सुलेशन डिज़ाइन और तकनीकी समायोजन की आवश्यकता हो सकती है।

4. सही लेआउट चुनें

आंतरिक लेआउट को सुरक्षित संचालन, आसान रखरखाव और कुशल केबल कनेक्शन का समर्थन करना चाहिए।

• यूरोपीय शैली का लेआउट:आमतौर पर कॉम्पैक्ट और एकीकृत वितरण प्रणालियों के लिए उपयोग किया जाता है।
• अमेरिकी शैली का लेआउट:अक्सर इसका उपयोग वहां किया जाता है जहां ट्रांसफार्मर और स्विचिंग फ़ंक्शन बारीकी से एकीकृत होते हैं।
• अनुकूलित लेआउट:विशेष स्थान, केबल दिशा या संचालन आवश्यकताओं वाली परियोजनाओं के लिए उपयुक्त।

5. सुरक्षा और सुरक्षा आवश्यकताओं की समीक्षा करें

सुरक्षा डिज़ाइन में विद्युत सुरक्षा, यांत्रिक सुरक्षा और ऑपरेटर सुरक्षा शामिल होनी चाहिए।

• अधिभार और शॉर्ट-सर्किट संरक्षण
• ग्राउंडिंग सिस्टम डिज़ाइन
• इंटरलॉकिंग और संचालन सुरक्षा उपाय
• आर्क सुरक्षा और दोष अलगाव विकल्प
• स्पष्ट चेतावनी लेबल और रखरखाव पहुंच

बॉक्स-प्रकार सबस्टेशन चयन तालिका

चयन कारक	क्या जांचना है	यह क्यों मायने रखती है	अनुशंसित कार्रवाई
वोल्टेज स्तर	इनकमिंग वोल्टेज और आउटपुट वोल्टेज	ग्रिड और विद्युत भार के साथ अनुकूलता सुनिश्चित करता है	चयन से पहले परियोजना चित्र और स्थानीय ग्रिड आवश्यकताओं की पुष्टि करें
ट्रांसफार्मर की क्षमता	कुल भार, चरम मांग और भविष्य का विस्तार	ओवरलोड को रोकता है और अनावश्यक निवेश से बचाता है	वास्तविक भार गणना और आरक्षित मार्जिन के आधार पर क्षमता का चयन करें
स्थापना वातावरण	आउटडोर/इनडोर साइट, तापमान, आर्द्रता, धूल और ऊंचाई	बाड़े की सुरक्षा, इन्सुलेशन और शीतलन प्रदर्शन को प्रभावित करता है	उपयुक्त सुरक्षा ग्रेड, वेंटिलेशन और जंग-रोधी डिज़ाइन चुनें
स्विचगियर कॉन्फ़िगरेशन	इनकमिंग कैबिनेट, आउटगोइंग कैबिनेट, मीटरिंग और सुरक्षा इकाइयाँ	शक्ति नियंत्रण, सुरक्षा और संचालन लचीलेपन को निर्धारित करता है	वितरण योजना और रखरखाव आवश्यकताओं के अनुसार कॉन्फ़िगर करें
सुरक्षा संरक्षण	ग्राउंडिंग, इंटरलॉकिंग, दोष सुरक्षा और चेतावनी प्रणाली	ऑपरेटर सुरक्षा और सिस्टम विश्वसनीयता में सुधार करता है	लागू विद्युत मानकों और परियोजना सुरक्षा विशिष्टताओं का पालन करें
अनुकूलन आवश्यकताएँ	आयाम, रंग, लेआउट, केबल प्रविष्टि और OEM/ODM आवश्यकताएँ	उपकरण को परियोजना स्थल और ब्रांड की आवश्यकताओं के अनुरूप बनाने में मदद करता है	अनुकूलित डिज़ाइन के लिए लुगाओ जैसे अनुभवी निर्माता के साथ काम करें

सामान्य अनुप्रयोग परिदृश्य

औद्योगिक परियोजनाएँ

• कारखाने और उत्पादन लाइनें
• खनन और भारी उद्योग स्थल
• औद्योगिक पार्क और विनिर्माण आधार

वाणिज्यिक और सार्वजनिक सुविधाएं

• शॉपिंग सेंटर और कार्यालय भवन
• अस्पताल, स्कूल और नगरपालिका सुविधाएं
• आवासीय समुदाय और शहरी वितरण नेटवर्क

नवीकरणीय ऊर्जा परियोजनाएँ

• सौर ऊर्जा संयंत्र
• पवन ऊर्जा संग्रहण प्रणालियाँ
• ऊर्जा भंडारण और वितरित उत्पादन परियोजनाएँ

लुगाओ को क्यों चुनें?बॉक्स-प्रकार सबस्टेशन समाधान के लिए?

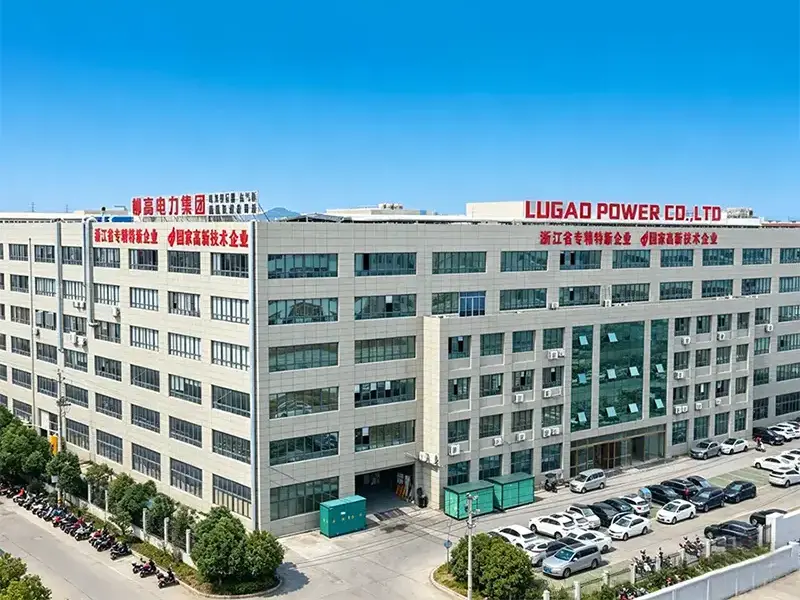

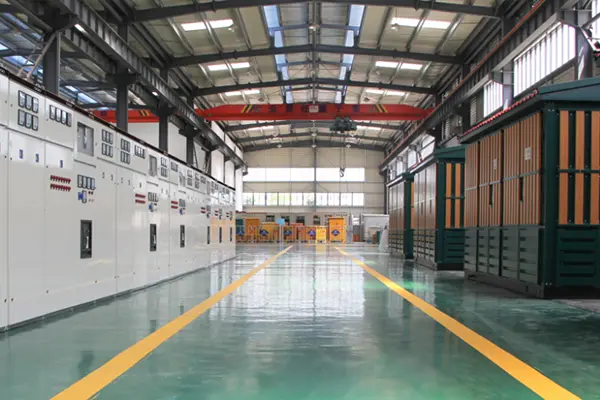

सही आपूर्तिकर्ता चुनना उतना ही महत्वपूर्ण है जितना कि सही उपकरण चुनना। लुगाओ वैश्विक शक्ति का समर्थन करता है विनिर्माण अनुभव, व्यापक उत्पाद कवरेज और इंजीनियरिंग-उन्मुख सेवा वाली परियोजनाएं।

लुगाओ के फायदे

• विद्युत पारेषण और वितरण उपकरण निर्माण में अनुभव
• ट्रांसफार्मर, स्विचगियर और संबंधित सुरक्षा उपकरण को कवर करने वाली उत्पाद श्रृंखला
• विभिन्न परियोजना विशिष्टताओं के लिए अनुकूलित OEM/ODM समाधान
• उपयोगिता, औद्योगिक, बुनियादी ढांचे और नवीकरणीय ऊर्जा अनुप्रयोगों के लिए समर्थन
• कॉन्फ़िगरेशन, लेआउट और उपकरण चयन के लिए तकनीकी सहायता

निष्कर्ष

सहीबॉक्स-प्रकार सबस्टेशनवोल्टेज स्तर, ट्रांसफार्मर क्षमता के अनुसार चयन किया जाना चाहिए, स्थापना वातावरण, सुरक्षा आवश्यकताएँ और भविष्य की विस्तार आवश्यकताएँ। किसी अनुभवी के साथ काम करके लुगाओ जैसे निर्माता, परियोजना मालिक स्थापना दक्षता, सिस्टम सुरक्षा और दीर्घकालिक में सुधार कर सकते हैं बिजली वितरण विश्वसनीयता.
