XL-21 फिक्स्ड पावर डिस्ट्रीब्यूशन बॉक्स स्विचगियर

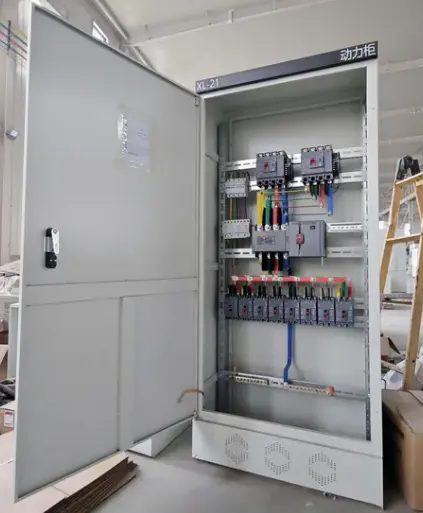

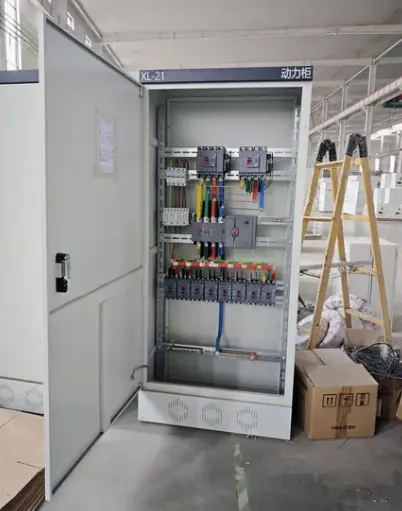

XL-21 फिक्स्ड पावर डिस्ट्रीब्यूशन बॉक्स स्विचगियर एक दीवार पर या फर्श पर खड़ा कम वोल्टेज वाला पावर डिस्ट्रीब्यूशन कैबिनेट है, जिसे आमतौर पर 630A तक रेट किया जाता है। इसमें एक निश्चित प्रकार की आंतरिक माउंटिंग संरचना है - जिसका अर्थ है कि सभी सर्किट ब्रेकर, संपर्ककर्ता, मीटर और टर्मिनल स्थायी रूप से वापस लेने योग्य होने के बजाय आंतरिक रेल या माउंटिंग प्लेटों पर लगाए जाते हैं।

यह उत्पाद क्या करता है?

● एक मुख्य इनकमिंग स्रोत से कई आउटगोइंग शाखा सर्किट में विद्युत शक्ति प्राप्त और वितरित करता है

● मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी) या मिनिएचर सर्किट ब्रेकर (एमसीबी) का उपयोग करके डाउनस्ट्रीम उपकरण के लिए ओवरकरंट और शॉर्ट-सर्किट सुरक्षा प्रदान करता है।

● दरवाजे पर लगे पुश बटन या चयनकर्ता स्विच के माध्यम से मोटर, प्रकाश सर्किट और अन्य भार के स्थानीय नियंत्रण को सक्षम बनाता है

● घरों में मीटरिंग और निगरानी उपकरण जैसे एमीटर, वोल्टमीटर और डिजिटल बिजली मीटर

● मुख्य इनकमिंग स्विच या सर्किट ब्रेकर का उपयोग करके सुरक्षित रखरखाव के लिए सर्किट को अलग करना

तकनीकी मापदंड

मानक और प्रमाणपत्र

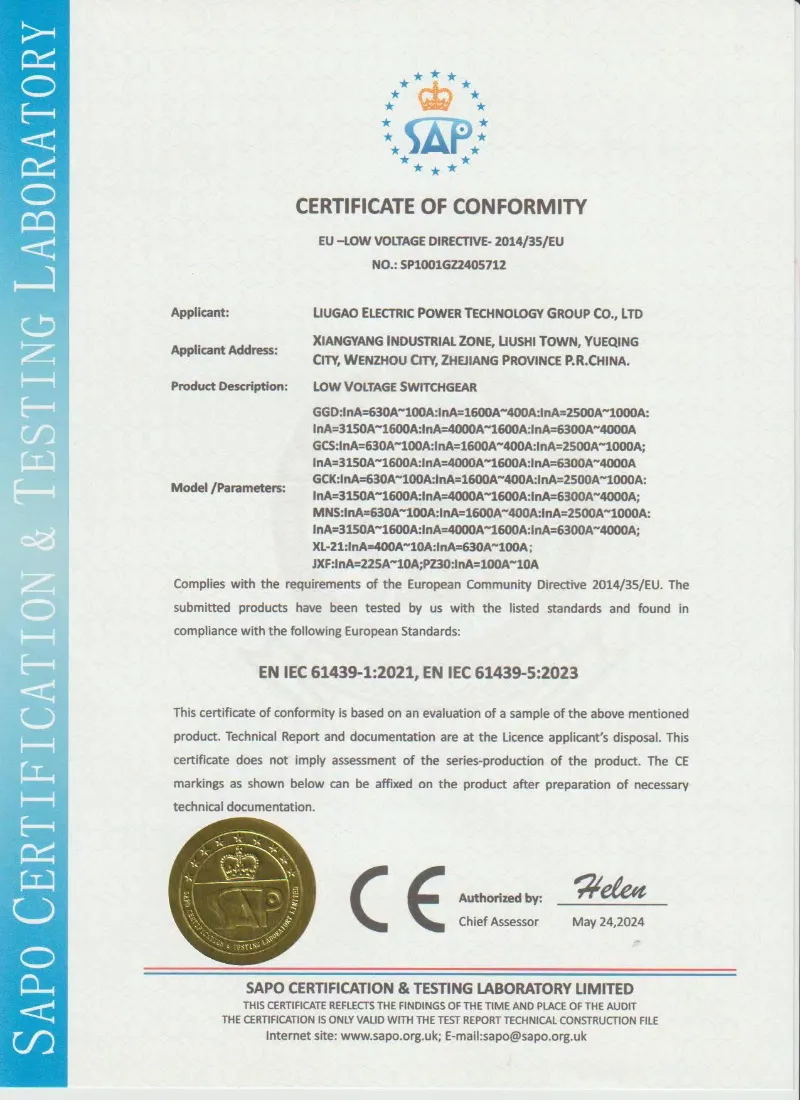

XL-21 फिक्स्ड पावर डिस्ट्रीब्यूशन बॉक्स स्विचगियर का निर्माण IEC 61439, GB/T 7251 और प्रोजेक्ट-विशिष्ट तकनीकी आवश्यकताओं के अनुसार किया जा सकता है। लुगाओ पावर शिपमेंट से पहले फैक्ट्री के नियमित परीक्षणों का समर्थन करता है, जिसमें इन्सुलेशन प्रतिरोध परीक्षण, पावर-फ़्रीक्वेंसी झेलने वाले वोल्टेज परीक्षण, वायरिंग निरीक्षण, मैकेनिकल ऑपरेशन परीक्षण और दृश्य निरीक्षण शामिल हैं।

• IEC 61439 लो-वोल्टेज स्विचगियर और कंट्रोलगियर असेंबली
• आईएसओ फैक्टरी गुणवत्ता प्रबंधन प्रणाली
• डिलीवरी से पहले नियमित परीक्षण रिपोर्ट उपलब्ध है
• अनुरोध पर तीसरे पक्ष के निरीक्षण का समर्थन किया जाता है
• OEM और प्रोजेक्ट-विशिष्ट अनुकूलन उपलब्ध है

बड़े निकासी योग्य के विपरीतस्विचगियर, XL-21 उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां सर्किट परिवर्तन कम होते हैं और मॉड्यूलर लचीलेपन की तुलना में सादगी को महत्व दिया जाता है। इसका निश्चित डिज़ाइन कम प्रारंभिक लागत, छोटे पदचिह्न और आसान स्थापना प्रदान करता है। संक्षेप में, XL-21 वितरण कैबिनेट छोटे से मध्यम बिजली वितरण का कार्यक्षेत्र है - भरोसेमंद, सरल और किफायती।

उत्पाद लाभ

XL-21 फिक्स्ड पावर डिस्ट्रीब्यूशन बॉक्स स्विचगियर कई आकर्षक फायदे प्रदान करता है जो इसे फिक्स्ड वितरण अनुप्रयोगों के लिए पसंदीदा विकल्प बनाता है।

उत्पाद की विशेषताएँ

कम वोल्टेज बिजली वितरण पैनल में निम्नलिखित विशिष्ट विशेषताएं शामिल हैं जो इसे प्रतिस्पर्धी निश्चित वितरण बक्से से अलग करती हैं।

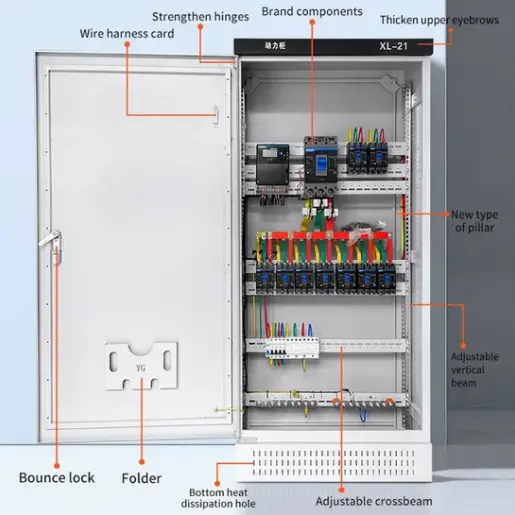

दोहरी कोटिंग के साथ वेल्डेड फ्रेम: मुख्य फ्रेम सभी जोड़ों पर निरंतर CO₂ परिरक्षित आर्क वेल्डिंग के साथ 1.5 मिमी से 2.0 मिमी कोल्ड-रोल्ड स्टील से बनाया गया है। वेल्डिंग के बाद, पूरा घेरा आरएएल 7035 में डीग्रीजिंग, फॉस्फेटिंग और इलेक्ट्रोस्टैटिक पाउडर कोटिंग (न्यूनतम 70μm) से गुजरता है। यह दोहरी परत सुरक्षा संक्षारक वातावरण में रिवेटेड या बोल्ट-असेंबल बक्से से काफी बेहतर प्रदर्शन करती है।

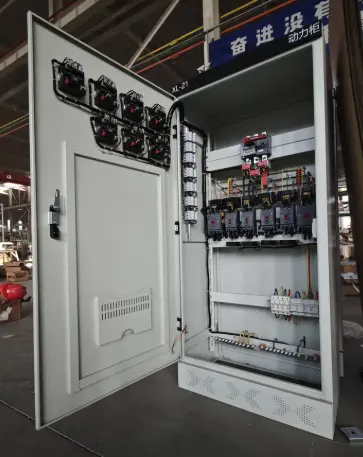

130° खुलने वाला टिका हुआ दरवाज़ा: सामने का दरवाज़ा 130° खुलने की अनुमति देने वाले हेवी-ड्यूटी स्टेनलेस स्टील टिका से सुसज्जित है, साथ ही DIN मानक हैंडल के साथ तीन-बिंदु लॉकिंग तंत्र (ऊपर, मध्य, नीचे) है। बिना दरवाजा खोले मीटर रीडिंग के लिए एक पारदर्शी उपकरण खिड़की प्रदान की गई है।

हटाने योग्य साइड और रियर पैनल: दोनों साइड पैनल और रियर पैनल एक मानक हेक्स कुंजी का उपयोग करके हटाने योग्य हैं। यह स्थापना या रखरखाव के दौरान आंतरिक घटकों तक 360° पहुंच की अनुमति देता है - एक सुविधा जो कम लागत वाले वितरण बक्से में शायद ही कभी पाई जाती है।

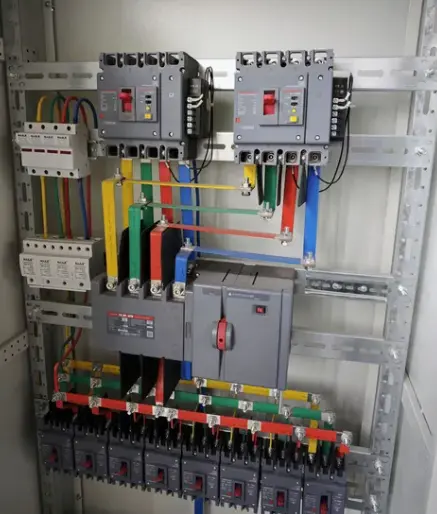

यूनिवर्सल माउंटिंग रेल: आंतरिक रूप से, कैबिनेट दोनों छिद्रित माउंटिंग प्लेट (स्क्रू-माउंटेड डिवाइस के लिए) और टॉप-हैट डीआईएन रेल (स्नैप-ऑन डिवाइस के लिए) से सुसज्जित है। यह डुअल-सिस्टम डिज़ाइन एमसीसीबी, एमसीबी, कॉन्टैक्टर या टर्मिनल ब्लॉक के किसी भी ब्रांड को समायोजित करता है।

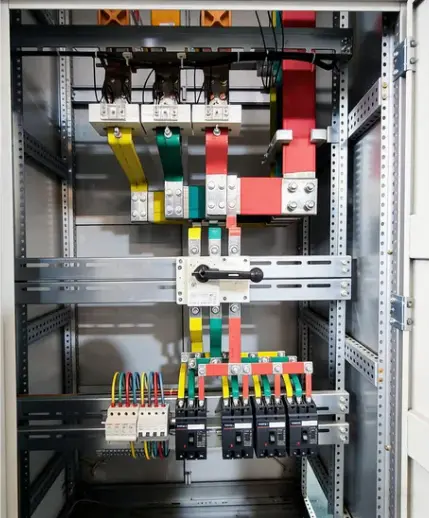

एकीकृत न्यूट्रल और अर्थ बसबार: फैक्ट्री में स्थापित कॉपर न्यूट्रल बार (पूरी क्षमता) और अर्थ बार (आधी क्षमता) हर 50 मिमी पर पूर्व-ड्रिल किए गए कनेक्शन बिंदुओं के साथ, बाड़े की पूरी ऊंचाई पर चलते हैं। साइट पर अलग से बसबार जोड़ने की आवश्यकता नहीं है।

केबल प्रबंधन प्रणाली: बाएँ और दाएँ दोनों तरफ लंबवत केबल गर्त, प्रत्येक हटाने योग्य कवर के साथ। ऊपर, नीचे और दोनों ओर की दीवारों पर केबल प्रवेश/निकास नॉकआउट प्रदान किए गए हैं। एक अलग नियंत्रण वायरिंग डक्ट लो-वोल्टेज वायरिंग को बिजली के तारों से अलग करती है।

दरवाजे के इंटरलॉक के साथ इनकमिंग आइसोलेशन स्विच: मुख्य इनकमिंग स्विच का हैंडल यांत्रिक रूप से सामने के दरवाजे के साथ इंटरलॉक किया गया है - जब तक मुख्य स्विच बंद स्थिति में न हो, दरवाजा नहीं खोला जा सकता है। यह सुरक्षा सुविधा जीवित भागों के साथ आकस्मिक संपर्क को रोकती है।

सिल्क-स्क्रीन सर्किट लेबलिंग: प्रत्येक सर्किट स्थिति को पहनने के लिए प्रतिरोधी सिल्क-स्क्रीन प्रिंटिंग का उपयोग करके आंतरिक माउंटिंग प्लेट पर स्पष्ट रूप से लेबल किया जाता है। चिपकने वाले स्टिकर की तरह लेबल फीके नहीं पड़ते या छूटते नहीं हैं।

उत्पाद व्यवहार्यता

XL-21 फिक्स्ड पावर डिस्ट्रीब्यूशन बॉक्स स्विचगियर का व्यापक रूप से निम्नलिखित क्षेत्रों में उपयोग किया जाता है:

● औद्योगिक संयंत्र - मशीन की दुकानें, असेंबली लाइनें, सामग्री प्रबंधन उपकरण, वेल्डिंग स्टेशन (आमतौर पर 100A-630A फीडर)

● वाणिज्यिक भवन - शॉपिंग मॉल, कार्यालय फर्श, खुदरा स्टोर, रेस्तरां (प्रकाश और सामान्य बिजली वितरण)

● आवासीय परिसर - अपार्टमेंट भवन फर्श वितरण, सामुदायिक सुविधाएं, पार्किंग स्थल प्रकाश व्यवस्था

● बुनियादी ढांचा - सुरंग प्रकाश व्यवस्था, टोल स्टेशन बिजली, स्ट्रीट लाइटिंग नियंत्रण कैबिनेट

● एचवीएसी सिस्टम - चिलर प्लांट, एयर हैंडलिंग यूनिट, पंप रूम के लिए मुख्य वितरण

● अस्थायी साइट पावर - निर्माण ट्रेलर, इवेंट पावर वितरण, फिल्म निर्माण सेट

इन सभी परिदृश्यों में, विद्युत वितरण कैबिनेट लागत, विश्वसनीयता और रखरखाव में आसानी का संतुलन प्रदान करता है जो अधिक जटिल स्विचगियर से मेल नहीं खा सकता है।

अक्सर पूछे जाने वाले प्रश्न

XL-21 स्विचगियर की रेटेड वर्तमान सीमा क्या है?

XL-21 फिक्स्ड पावर डिस्ट्रीब्यूशन बॉक्स को आमतौर पर प्रोजेक्ट लोड और सर्किट डिजाइन के अनुसार 100A से 630A तक कॉन्फ़िगर किया जा सकता है।

क्या लुगाओ आंतरिक घटक लेआउट को अनुकूलित कर सकता है?

हाँ। हम आपके सिंगल-लाइन आरेख के अनुसार एमसीसीबी, एमसीबी, संपर्ककर्ता, मीटर, टर्मिनल, बसबार और केबल प्रविष्टि स्थिति के लेआउट को अनुकूलित कर सकते हैं।

मुझे उद्धरण के लिए कौन सी जानकारी प्रदान करनी चाहिए?

कृपया रेटेड वोल्टेज, रेटेड करंट, इनकमिंग और आउटगोइंग सर्किट की संख्या, ब्रेकर विनिर्देश, सुरक्षा ग्रेड, इंस्टॉलेशन प्रकार, मात्रा और गंतव्य पोर्ट प्रदान करें।

क्या आप उत्पादन से पहले वायरिंग आरेख प्रदान कर सकते हैं?

हाँ। लुगाओ ग्राहक अनुमोदन के लिए उत्पादन से पहले लेआउट चित्र, वायरिंग आरेख और तकनीकी पुष्टि दस्तावेज़ प्रदान कर सकता है।

क्या XL-21 कैबिनेट बाहरी उपयोग के लिए उपयुक्त है?

मानक XL-21 अलमारियाँ मुख्य रूप से घर के अंदर उपयोग की जाती हैं। बाहरी अनुप्रयोगों के लिए, हम उच्च आईपी सुरक्षा, वर्षारोधी संरचना और जंग-रोधी कोटिंग को अनुकूलित कर सकते हैं।

पैकेजिंग, शिपिंग, बिक्री के बाद और अक्सर पूछे जाने वाले प्रश्न

पैकेजिंग एवं शिपिंग

व्यक्तिगत पैकेजिंग:प्रत्येक कैबिनेट को वीसीआई एंटी-रस्ट पेपर में लपेटा जाता है, फिर बबल रैप, फिर स्ट्रेच फिल्म, और अंत में स्टील एज प्रोटेक्टर्स के साथ 10 मिमी प्लाईवुड क्रेट में रखा जाता है।

शिपिंग की शर्तें:एफओबी निंगबो, सीआईएफ प्रमुख बंदरगाह, या पूर्व-कार्य।

समय सीमा:मानक विन्यास के लिए 15 कार्य दिवस (10 इकाइयों तक)।

बिक्री उपरांत सेवा - 1 वर्ष की वारंटी

●वारंटी अवधि:कमीशनिंग से 12 महीने या शिपमेंट से 18 महीने, जो भी पहले हो।

●कवरेज:फ्रेम वेल्ड क्रैकिंग, कोटिंग विफलता (गैर-अपघर्षक), दोषपूर्ण दरवाजा इंटरलॉक और वायरिंग त्रुटियां सहित विनिर्माण दोष।

● बहिष्करण:अनुचित स्थापना से क्षति, रेटेड वर्तमान से अधिक ओवरलोडिंग, भौतिक प्रभाव, निर्दिष्ट रसायनों से जंग, या अप्रत्याशित घटना।
