एमसीएस लो वोल्टेज इंटेलिजेंट ड्रॉअर कैबिनेट स्विचगियर

लुगाओ पावर कंपनी लिमिटेड आपको एमसीएस लो वोल्टेज इंटेलिजेंट ड्रॉअर कैबिनेट स्विचगियर खरीदने की दृढ़ता से अनुशंसा करती है, जो अगली पीढ़ी का लो-वोल्टेज ड्रॉ-आउट स्विचगियर है जो यांत्रिक विश्वसनीयता के साथ एम्बेडेड इंटेलिजेंस को एकीकृत करता है। मुख्य लाभों में वास्तविक समय दराज की स्थिति की निगरानी, पूर्वानुमानित तापमान चेतावनी, रिमोट कंट्रोल क्षमता और रखरखाव-मुक्त माध्यमिक संपर्क शामिल हैं। यह स्मार्ट प्लेटफ़ॉर्म अनियोजित डाउनटाइम को कम करता है और डेटा-संचालित पावर प्रबंधन को सक्षम बनाता है।

जांच भेजें

उत्पाद वर्णन

एमसीएस लो वोल्टेज इंटेलिजेंट ड्रॉअर कैबिनेट स्विचगियर एक हैलो-वोल्टेज (690V AC तक) संलग्न स्विचगियरबुद्धिमान बिजली वितरण और मोटर नियंत्रण के लिए डिज़ाइन की गई असेंबली। प्रत्येक कार्यात्मक इकाई - जिसमें फीडर ब्रेकर, मोटर स्टार्टर, कैपेसिटर स्विचिंग मॉड्यूल और इंस्ट्रुमेंटेशन इकाइयां शामिल हैं - को पूरी तरह से वापस लेने योग्य स्टील दराज में रखा गया है, जो स्व-संरेखित प्राथमिक और माध्यमिक संपर्कों के साथ एक निश्चित क्रैडल में प्लग होता है।

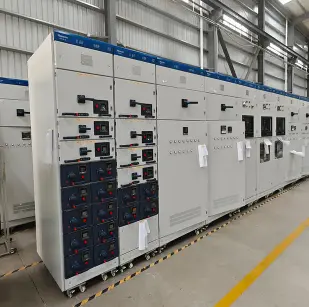

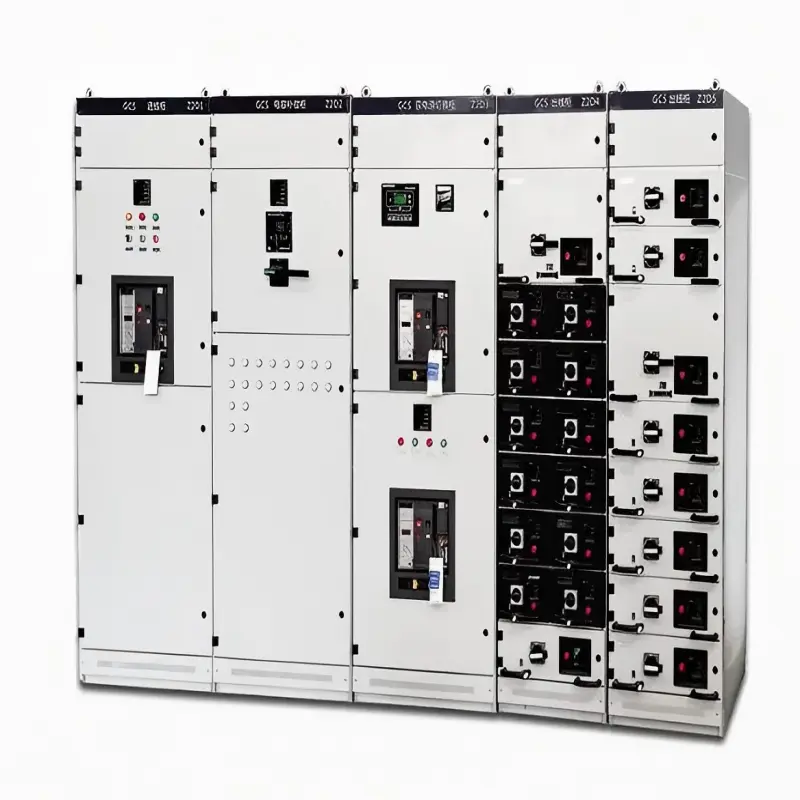

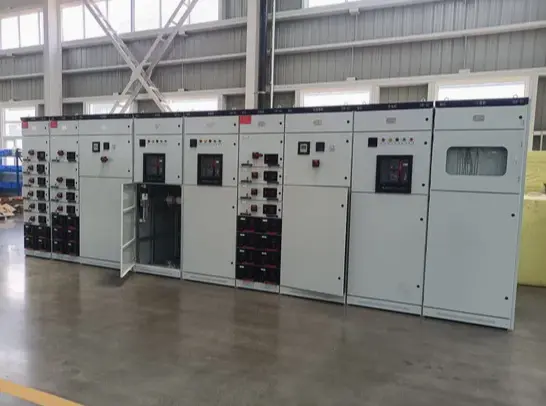

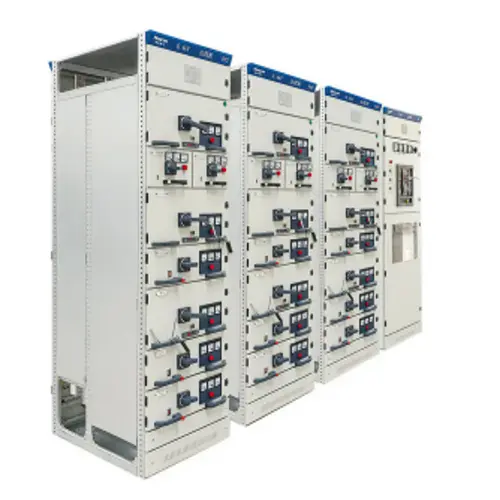

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

इससे क्या होता है?

● कई डाउनस्ट्रीम सर्किटों को सुरक्षित रूप से बिजली वितरित करता है

● मोटर्स को नियंत्रित करता है (सॉफ्ट स्टार्टर या वीएफडी के माध्यम से स्टार्ट, स्टॉप, रिवर्स, स्पीड रेगुलेशन)

● शॉर्ट-सर्किट, ओवरलोड और ग्राउंड फॉल्ट समन्वय से उपकरणों की सुरक्षा करता है

● प्रत्येक दराज पर एक अंतर्निहित एलसीडी के माध्यम से या आरएस485/मोडबस/ईथरनेट आईपी के माध्यम से दूरस्थ रूप से ऊर्जा डेटा की निगरानी करता है

● संपर्क टूट-फूट, तापमान वृद्धि, या असामान्य दराज की स्थिति का पता चलने पर पूर्वानुमानित रखरखाव अलर्ट प्रदान करता है

संक्षेप में, यह कैबिनेट एक पारंपरिक लो-वोल्टेज स्विचबोर्ड को एक बुद्धिमान, संचार योग्य और रखरखाव योग्य संपत्ति में बदल देता है।

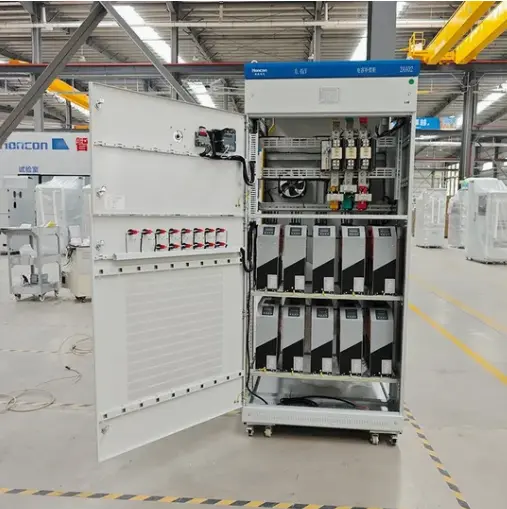

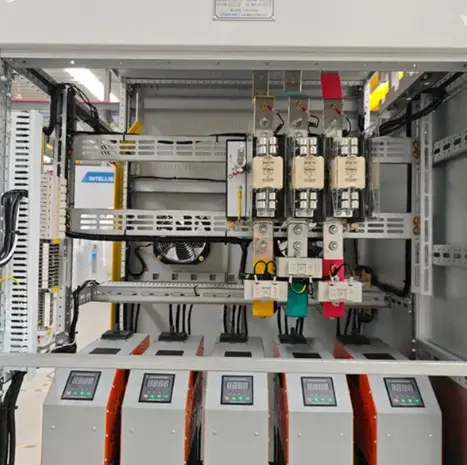

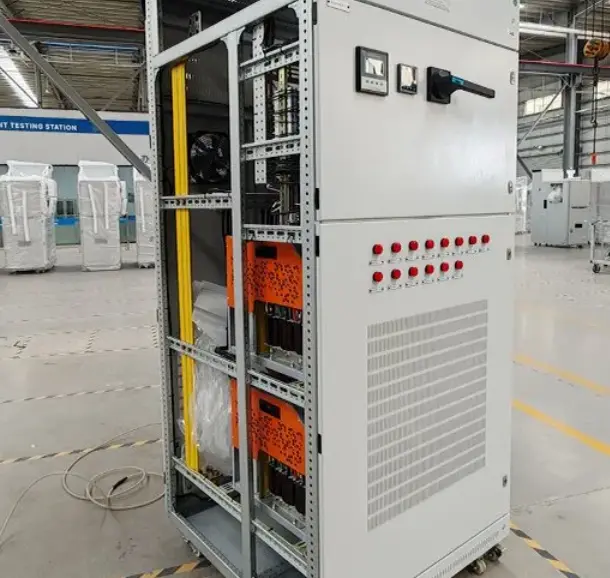

MCS intelligent drawer cabinet internal structure MCS draw-out drawer unit with monitoring module MCS switchgear busbar and cable compartment

उत्पाद पैरामीटर

पैरामीटर	विनिर्देश
रेटेड इन्सुलेशन वोल्टेज (यूआई)	1000V
रेटेड परिचालन वोल्टेज (यूई)	400V / 690V एसी
रेटेड करंट (बसबार)	कैबिनेट कॉन्फ़िगरेशन और परियोजना आवश्यकताओं के आधार पर 6300A तक
रेटेड वर्तमान (दराज)	प्रति दराज 800ए तक (निश्चित अनुभाग के साथ बड़ा)
रेटेड शॉर्ट-सर्किट प्रतिरोध (आईसीडब्ल्यू)	1 सेकंड के लिए 100kA तक, पुष्टि किए गए डिज़ाइन और परीक्षण दस्तावेज़ीकरण के अधीन
रेटेड पीक झेलना (आईपीके)	220kA
दराज का आकार	8ई/2, 8ई, 16ई, 24ई (प्रति आईईसी 61439-2)
दराज स्थिति संकेत	कनेक्टेड/टेस्ट/आइसोलेटेड/वापस लिया गया (इलेक्ट्रॉनिक सेंसर बैकअप के साथ)
संचार प्रोटोकॉल	मोडबस आरटीयू, मोडबस टीसीपी, प्रोफिबस डीपी, ईथरनेट/आईपी (वैकल्पिक)
प्रति दराज मॉनिटरिंग पैरामीटर	करंट, वोल्टेज, बिजली, ऊर्जा, तापमान (3 अंक), संपर्क घिसाव स्तर
सुरक्षा वर्ग (संलग्नक)	IP40 (मानक), IP54 (वैकल्पिक)
परिचालन तापमान	-5°C से +45°C (40°C से ऊपर)
नमी	≤85% गैर-संघनक
मानकों	आईईसी 61439-1, आईईसी 61439-2, जीबी/टी 7251.8

उत्पाद सुविधाएँ और अनुप्रयोग

एमसीएस लो वोल्टेज इंटेलिजेंट ड्रॉअर कैबिनेट स्विचगियर की मुख्य विशेषताएं

विशेषता	विवरण
दराज स्थिति डिजिटल रीडआउट	प्रत्येक दराज केंद्रीय एचएमआई को अपनी सटीक स्थिति (कनेक्टेड/टेस्ट/पृथक) की रिपोर्ट करता है। अब कोई अनुमान नहीं.
बुद्धिमान तापमान निगरानी	प्रति दराज तीन PT100 सेंसर प्राथमिक संपर्क, चेसिस और परिवेश के तापमान को मापते हैं। 85°C पर अलर्ट.
प्रत्येक दराज पर गैर-वाष्पशील मेमोरी चिप	स्टोर ड्रॉअर आईडी, रेटिंग, रखरखाव इतिहास और चलने के घंटे संग्रहीत करता है। स्व-पहचानने वाले प्लग-एंड-प्ले दराज।
मोटर चालित दराज विकल्प	हाई-करंट ड्रॉअर (≥400A) के लिए, 24V DC मोटर के माध्यम से रिमोट इंसर्शन/निकासी। ऑपरेटर आर्क फ़्लैश ज़ोन के बाहर रहता है।
नमी सेंसर के साथ एंटी-कंडेनसेशन हीटर	जब बाड़े के अंदर सापेक्षिक आर्द्रता 70% से अधिक हो तो स्वचालित हीटर चालू हो जाते हैं। रिसाव धाराओं को रोकता है.
एकीकृत ऊर्जा मीटरिंग (कक्षा 1.0)	प्रत्येक दराज में एक ऊर्जा माप चिप शामिल होती है; किसी बाहरी मीटर की आवश्यकता नहीं.

विशिष्ट अनुप्रयोग

● डेटा केंद्र - वास्तविक समय फीडर निगरानी और रिमोट ब्रेकर ऑपरेशन

● अस्पताल - गंभीर भार को प्रभावित किए बिना त्वरित दराज प्रतिस्थापन

● जल उपचार संयंत्र - संघनन रोधी हीटरों के साथ उच्च आर्द्रता सहनशीलता

● ऑटोमोटिव विनिर्माण - पूर्वानुमानित पहनने के संकेत के साथ मोटर की शुरुआत

● वाणिज्यिक गगनचुंबी इमारतें - दराज द्वारा प्रति किरायेदार मंजिल पर ऊर्जा उप-मीटरिंग

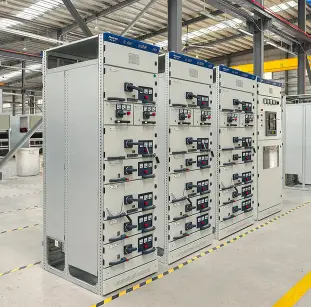

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

उत्पादन विवरण

लुगाओ पावर कंपनी लिमिटेड का प्रत्येक एमसीएस लो वोल्टेज इंटेलिजेंट ड्रॉअर कैबिनेट स्विचगियर सटीकता और विस्तार पर ध्यान देकर बनाया गया है:

● संलग्नक निर्माण: 1.5 मिमी से 2.0 मिमी जस्ता-लेपित स्टील, पूरी तरह से वेल्डेड फ्रेम। पाउडर कोटिंग RAL 7035, न्यूनतम मोटाई 70μm। आईएसओ 9227 के अनुसार नमक स्प्रे परीक्षण ≥400 घंटे।

● बसबार प्रणाली: उच्च चालकता ईटीपी तांबा (99.9% शुद्धता)। सभी जोड़ सिल्वर-प्लेटेड (न्यूनतम 8μm)। 1000V के लिए रेटेड हीट-सिकुड़ने योग्य स्लीव्स के साथ बसबार पूरी तरह से इंसुलेटेड हैं।

● दराज चेसिस: संक्षारण प्रतिरोधी निष्क्रियता के साथ 2.5 मिमी कोल्ड-रोल्ड स्टील से निर्मित। स्व-चिकनाई पॉलिमर गाइड रेल >5,000 चक्रों के लिए सुचारू गति की गारंटी देते हैं।

● प्राथमिक संपर्क: स्प्रिंग-लोडेड बांह पर कॉपर-टंगस्टन मिश्र धातु युक्तियाँ। सिल्वर-प्लेटेड संपर्क सतहें। री-प्लेटिंग के बिना 3,000 विद्युत संचालन के लिए रेटेड।

● द्वितीयक संपर्क: गोल्ड-फ्लैश्ड पिन के साथ 24-पिन सिल्वर-प्लेटेड प्लग-इन कनेक्टर। संपर्क प्रतिरोध <1mΩ. 10,000 सम्मिलन/निष्कर्षण चक्रों के लिए रेटेड।

● स्मार्ट इलेक्ट्रॉनिक्स: औद्योगिक-ग्रेड घटकों की रेटिंग -25°C से +85°C है। प्रत्येक दराज नियंत्रक को राष्ट्रीय मानकों के अनुसार 72 घंटे के बर्न-इन और अंशांकन से गुजरना पड़ता है।

● फ़ैक्टरी परीक्षण: प्रत्येक इकाई को ढांकता हुआ परीक्षण (2.5kV/मिनट), तापमान वृद्धि परीक्षण (1.1x रेटेड वर्तमान पर), और कार्यात्मक संचार परीक्षण के अधीन किया जाता है। परीक्षण रिपोर्टें 15 वर्षों तक संग्रहीत रहीं।

प्रमाणन एवं गुणवत्ता आश्वासन - लुगाओ को क्यों चुनें?

प्रमाणन	विवरण
आईईसी 61439-2	आईईसी 61439-1/2 अनुपालक डिजाइन। प्रोजेक्ट आवश्यकताओं के अनुसार टाइप परीक्षण दस्तावेज़ या तृतीय-पक्ष निरीक्षण रिपोर्ट प्रदान की जा सकती हैं।
आईएसओ 9001:2015	गुणवत्ता प्रबंधन प्रणाली
आईएसओ 14001:2015	पर्यावरण प्रबंधन
सीई चिह्नांकन	एलवीडी और ईएमसी अनुपालन
RoHS	सभी इलेक्ट्रॉनिक मॉड्यूल सीसा रहित और RoHS अनुरूप हैं

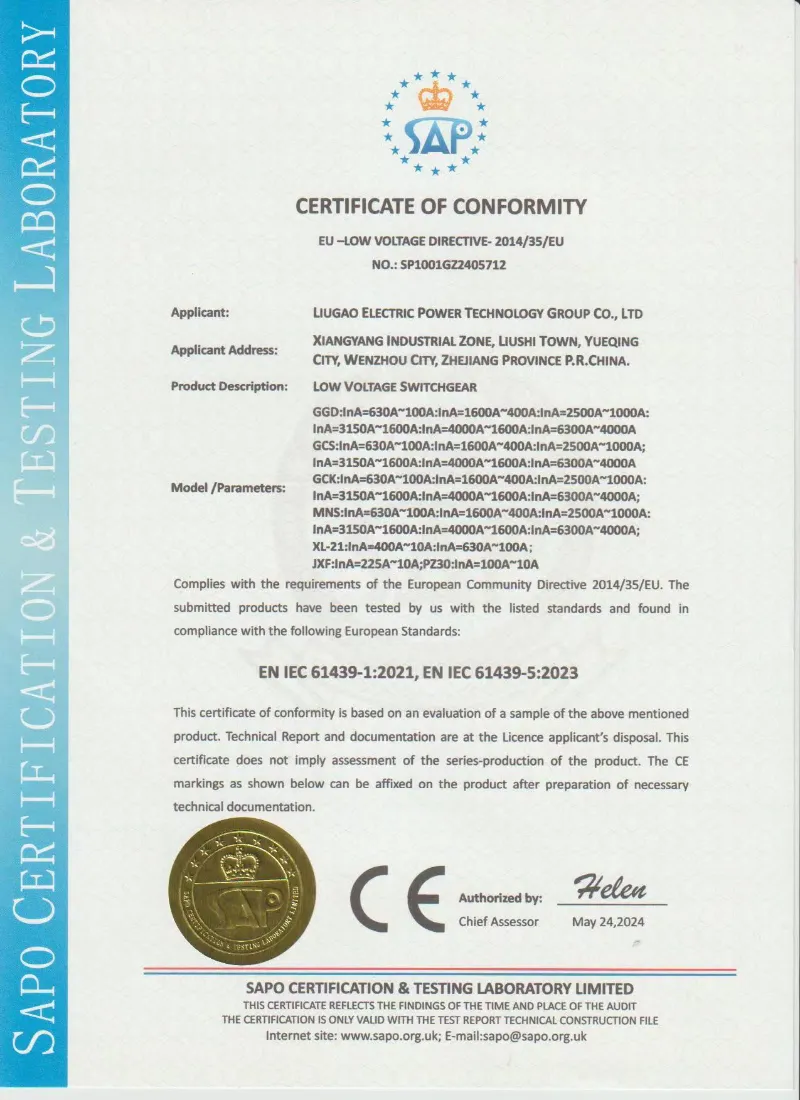

IEC 61439 of MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Lugao ISO 9001 quality management certificate

लुगाओ पावर क्यों चुनें?

क्षमता	लुगाओ समाधान
दराज बुद्धि	दराज की स्थिति, तापमान, ऊर्जा और परिचालन स्थिति की निगरानी उपलब्ध है
संचार	प्रोजेक्ट आवश्यकताओं के आधार पर मोडबस आरटीयू/टीसीपी और अन्य प्रोटोकॉल उपलब्ध हैं
मोटर चालित दराज	उच्च-वर्तमान दराज इकाइयों के लिए वैकल्पिक मोटर चालित दराज डिजाइन
वितरण	डिलीवरी का समय कॉन्फ़िगरेशन, मात्रा और घटक ब्रांड पर निर्भर करता है
गारंटी	परियोजना अनुबंध के आधार पर वैकल्पिक विस्तारित समर्थन के साथ मानक वारंटी

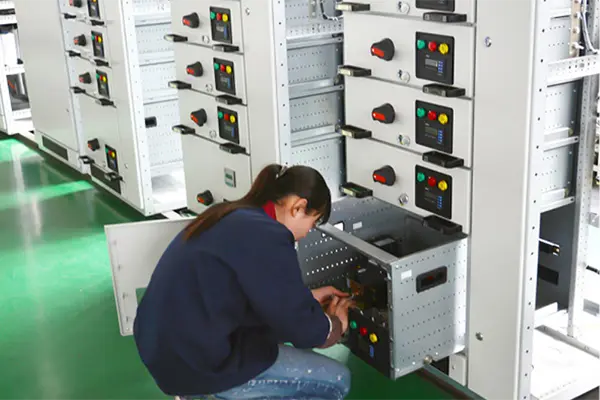

Lugao low voltage switchgear production workshop lugao Lugao factory testing for MCS low voltage switchgear

अनुकूलन विकल्प

विद्युत विन्यास	इनकमिंग यूनिट, फीडर यूनिट, मोटर कंट्रोल यूनिट, कैपेसिटर मुआवजा यूनिट
दराज का आकार	लोड आवश्यकताओं के अनुसार 8ई/2, 8ई, 16ई, 24ई
संचार	मोडबस आरटीयू, मोडबस टीसीपी, प्रोफिबस डीपी, ईथरनेट/आईपी वैकल्पिक
निगरानी समारोह	करंट, वोल्टेज, ऊर्जा, तापमान, दराज की स्थिति और अलार्म की स्थिति
घटक ब्रांड	एबीबी, श्नाइडर, सीमेंस, CHINT या प्रोजेक्ट-निर्दिष्ट ब्रांड
बसबार प्रणाली	कॉपर या एल्यूमीनियम बसबार, अनुकूलित रेटेड वर्तमान और शॉर्ट-सर्किट स्तर
आईपी सुरक्षा	IP40 मानक, IP54 वैकल्पिक
प्रलेखन	सिंगल-लाइन आरेख, लेआउट ड्राइंग, वायरिंग आरेख, ड्रॉअर शेड्यूल और परीक्षण रिपोर्ट

अक्सर पूछे जाने वाले प्रश्नों

Q1: क्या ड्रॉअर की ऑनबोर्ड मेमोरी बिजली कटौती से बच जाती है?

उत्तर: हाँ. गैर-वाष्पशील FRAM चिप बाहरी शक्ति के बिना कम से कम 10 वर्षों तक डेटा बनाए रखती है। चलने के घंटे, ईवेंट लॉग और कॉन्टैक्ट वियर डेटा संरक्षित किए जाते हैं।

Q2: क्या संचार प्रोटोकॉल खुला या मालिकाना है?

ए: खुला. हम मानक मॉडबस आरटीयू/टीसीपी रजिस्टरों का उपयोग करते हैं (हमारे मैनुअल में प्रलेखित)। आप अतिरिक्त गेटवे लाइसेंस के बिना किसी भी तृतीय-पक्ष SCADA, PLC, या BMS से जुड़ सकते हैं।

Q3: यदि दराज का तापमान सेंसर विफल हो जाए तो क्या होगा?

ए: नियंत्रक दराज के एलसीडी पर और संचार के माध्यम से "सेंसर दोष" की रिपोर्ट करेगा। यांत्रिक परिचालन अप्रभावित रहता है. एक प्रतिस्थापन सेंसर किट को दराज को हटाए बिना 5 मिनट से कम समय में स्थापित किया जा सकता है।

Q4: क्या मैं प्राथमिक सर्किट ब्रेकर के बिना अतिरिक्त दराज का ऑर्डर दे सकता हूँ?

उत्तर: हाँ. हम इसे "खाली स्मार्ट ड्रॉअर शेल" कहते हैं - इसमें चेसिस, सेकेंडरी संपर्क, मेमोरी चिप और मॉनिटरिंग इलेक्ट्रॉनिक्स शामिल हैं लेकिन मुख्य ब्रेकर के बिना। आप बाद में अपना पसंदीदा ब्रेकर स्थापित कर सकते हैं।
