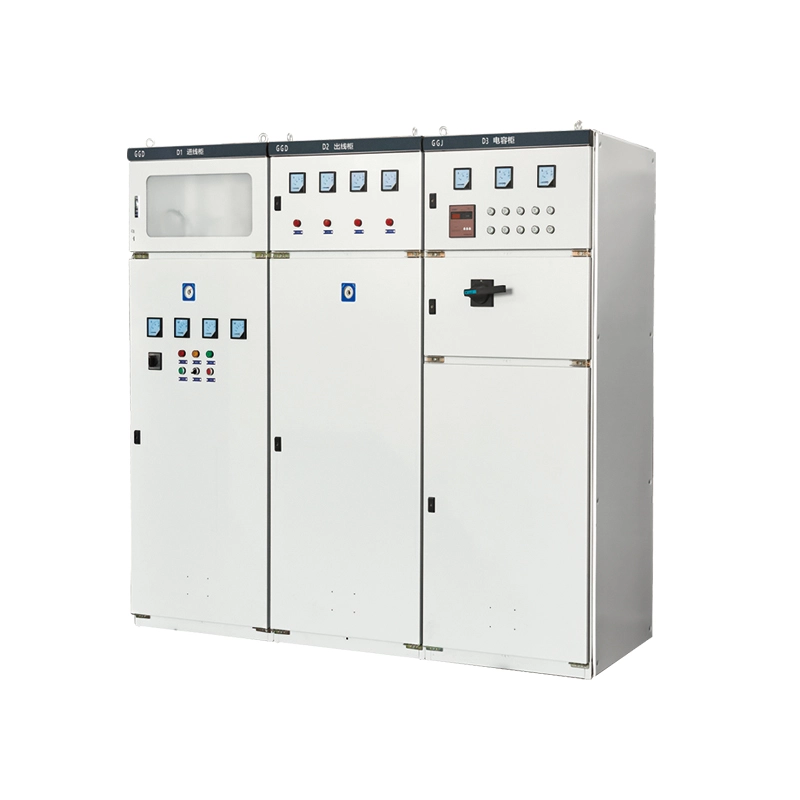

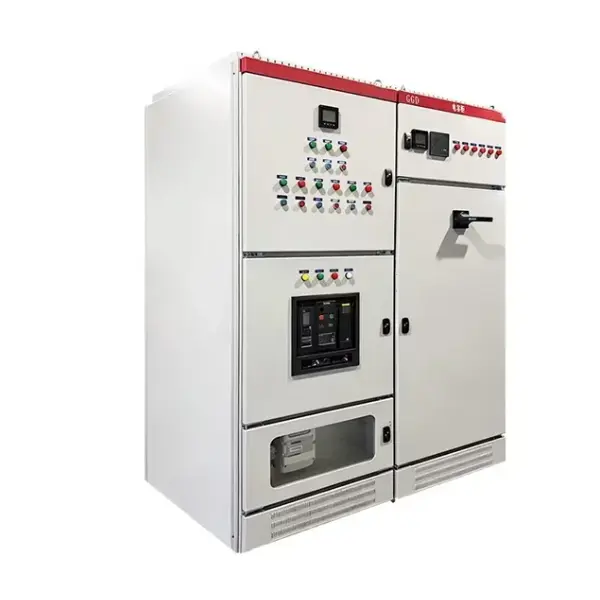

जीजीडी मॉड्यूलर फिक्स्ड टाइप लो वोल्टेज स्विचगियर

परिभाषा और मूल पहचान

जीजीडी मॉड्यूलर फिक्स्ड टाइप लो वोल्टेज स्विचगियर एक इनडोर, फ्लोर-स्टैंडिंग, मेटल-एनक्लोज्ड स्विचगियर असेंबली है। इसे विशेष रूप से इंजीनियर किया गया हैकम वोल्टेज एसी बिजली वितरणतीन-चरण औद्योगिक और वाणिज्यिक विद्युत प्रणालियों में। बिजली वितरण पदानुक्रम में एक मूलभूत उत्पाद के रूप में, यह ट्रांसफार्मर के माध्यमिक टर्मिनलों और अंतिम शाखा वितरण बोर्डों के बीच बैठता है, जो एक इंस्टॉलेशन के प्राथमिक पावर हब के रूप में कार्य करता है।

उत्पाद पैरामीटर

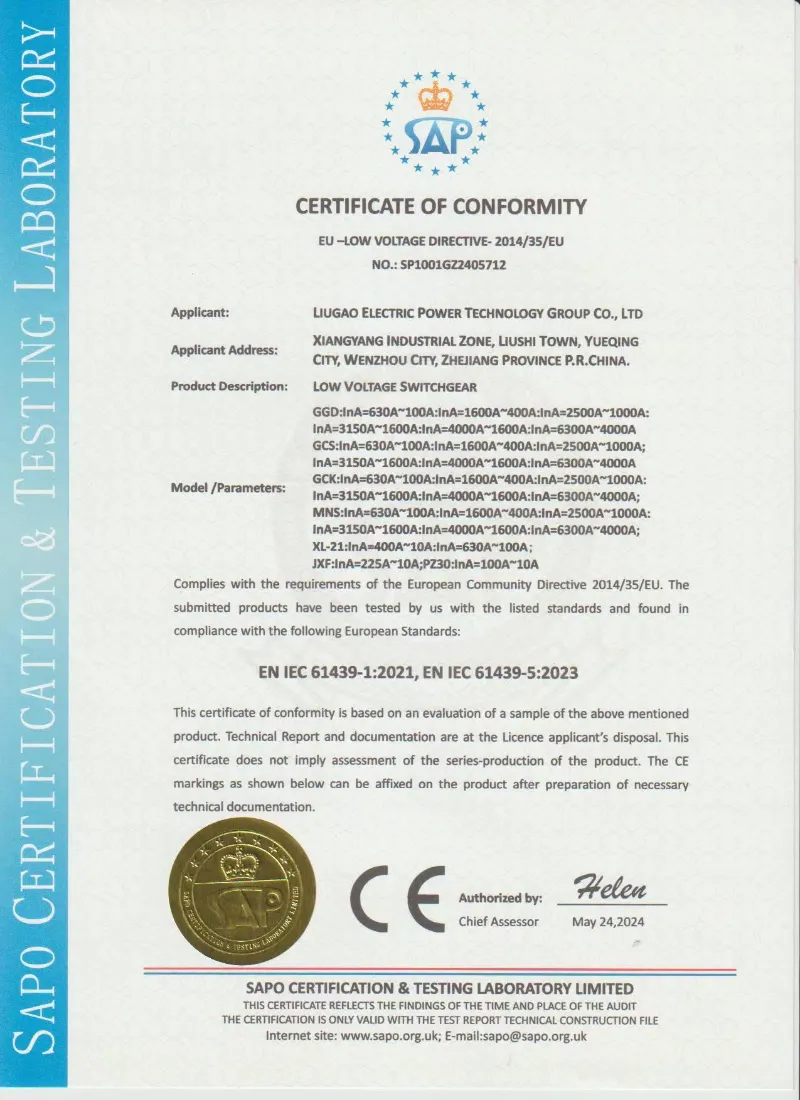

प्रमाणीकरण और गुणवत्ता आश्वासन

लुगाओपरियोजना की तकनीकी आवश्यकताओं और लागू कम वोल्टेज स्विचगियर मानकों के अनुसार जीजीडी निश्चित प्रकार के कम वोल्टेज स्विचगियर का निर्माण करती है। पुष्टि किए गए तकनीकी समझौते के अनुसार शिपमेंट से पहले नियमित निरीक्षण और परीक्षण रिपोर्ट प्रदान की जा सकती है।

• आईईसी 61439-1/2 आधारित डिजाइन और परीक्षण
• जीबी/टी 7251 आधारित विनिर्माण और निरीक्षण
• पावर फ़्रीक्वेंसी परीक्षण का सामना करती है
• इन्सुलेशन प्रतिरोध परीक्षण
• वायरिंग और कार्यात्मक संचालन निरीक्षण
• कॉन्फ़िगरेशन के अनुसार तापमान वृद्धि सत्यापन
• शिपमेंट से पहले नियमित परीक्षण रिपोर्ट
• फ़ैक्टरी निरीक्षण तस्वीरें अनुरोध पर उपलब्ध हैं

निश्चित स्थापना दर्शन

ड्रॉ-आउट प्रकार के स्विचगियर के विपरीत जहां कार्यात्मक इकाइयों को स्लाइड पर वापस लिया जा सकता है, जीजीडी एक स्थायी रूप से निश्चित माउंटिंग अवधारणा को नियोजित करता है:

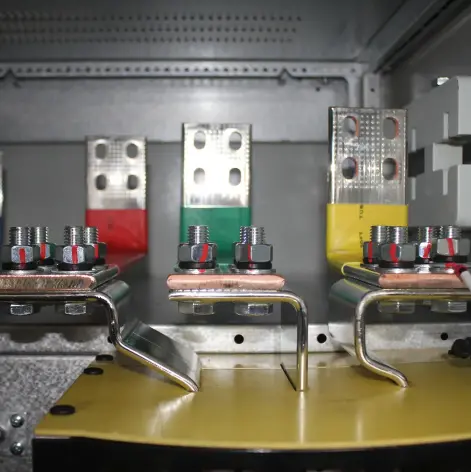

● सभी प्राथमिक उपकरण - एयर सर्किट ब्रेकर (एसीबी), मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी), और आइसोलेटिंग स्विच - सीधे कठोर माउंटिंग प्लेटों पर बोल्ट किए जाते हैं।

● उपकरणों और बसबारों के बीच विद्युत कनेक्शन बोल्ट वाले तांबे के लिंक या केबल कनेक्शन का उपयोग करके हार्ड-वायर्ड होते हैं, प्लग-इन संपर्कों का नहीं।

● यह निश्चित दृष्टिकोण स्लाइडिंग तंत्र से जुड़ी यांत्रिक जटिलता, लागत और रखरखाव को समाप्त करता है, जिससे यह स्थिर, दीर्घकालिक स्थापनाओं के लिए आदर्श बन जाता है जहां सर्किट की स्थिति शायद ही कभी बदलती है।

मॉड्यूलर संलग्नक निर्माण

● बाड़े को मानकीकृत मॉड्यूलर क्यूबिकल्स से बनाया गया है, प्रत्येक की ऊंचाई और गहराई समान है:

● फ़्रेम आयाम: 2200 मिमी (एच) × 600/800/1000/1200 मिमी (डब्ल्यू) × 600/800 मिमी (डी)

● प्रत्येक क्यूबिकल एक स्वतंत्र वेल्डेड स्टील मॉड्यूल है जिसे निरंतर स्विचबोर्ड लाइनअप बनाने के लिए साइड-बाय-साइड बोल्ट किया जा सकता है।

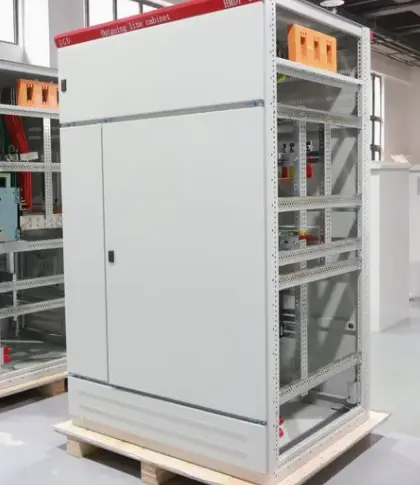

● क्यूबिकल्स को कार्यात्मक रूप से इनकमिंग (फीडर-रिसीविंग), बस-कप्लर (बस इंटरकनेक्शन), या फीडर (आउटगोइंग डिस्ट्रीब्यूशन) इकाइयों के रूप में वर्गीकृत किया गया है।

उत्पाद लाभ

लाभ 1 - संरचनात्मक मजबूती

प्रबलित 8MF स्टील फ्रेम पुष्टि किए गए शॉर्ट-सर्किट झेलने के स्तर के तहत यांत्रिक स्थिरता बनाए रखने में मदद करता है। रेटेड पीक करंट झेलने के लिए: 63kA। कैबिनेट फ्रेम को परियोजना-विशिष्ट शॉर्ट-सर्किट झेलने की आवश्यकताओं का समर्थन करने के लिए डिज़ाइन किया गया है। रेटेड पीक झेलने वाले करंट को पुष्टि किए गए विद्युत डिजाइन के अनुसार कॉन्फ़िगर किया जा सकता है।

लाभ 2 - मॉड्यूलर और तेज़ तैनाती

मानकीकृत इनकमिंग, कपलर, फीडर क्यूबिकल। समान ऊंचाई/गहराई. मानक इकाइयों को एक साथ व्यवस्थित करके तीव्र परियोजना विन्यास। ऑन-साइट स्थापना समय और डिज़ाइन जटिलता को कम करता है।

लाभ 3 - लागत प्रभावी जीवनचक्र

फिक्स्ड माउंटिंग (कोई ड्रॉ-आउट तंत्र नहीं) प्रारंभिक लागत को कम करता है। कोई ड्रॉअर स्लाइड, प्लग-इन संपर्क या जटिल इंटरलॉक नहीं। न्यूनतम रखरखाव, स्वामित्व की प्रतिस्पर्धी कुल लागत।

लाभ 4 - अनुकूलित थर्मल प्रबंधन

प्राकृतिक संवहन शीतलन: निचला लौवर + शीर्ष हवादार छत टोपी। चिमनी प्रभाव पैदा करता है - गर्म हवा बाहर निकलती है, ठंडी हवा अंदर खींचती है। कोई पंखा नहीं, कोई शोर नहीं, कोई अतिरिक्त रखरखाव नहीं।

लाभ 5 - सरलीकृत रखरखाव एवं संचालन

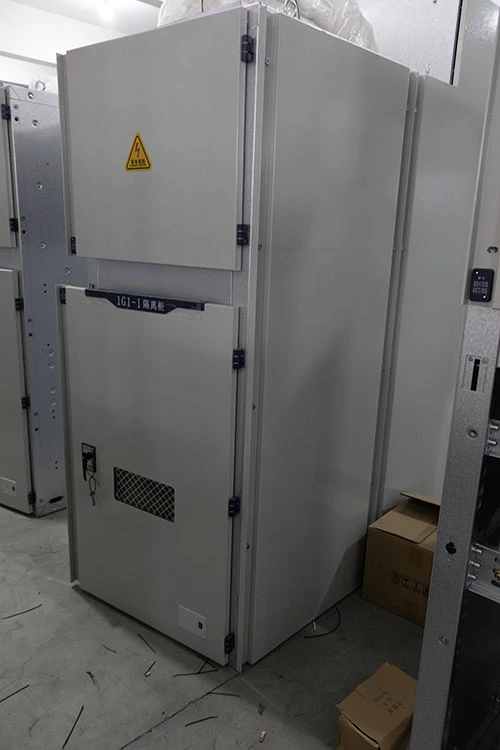

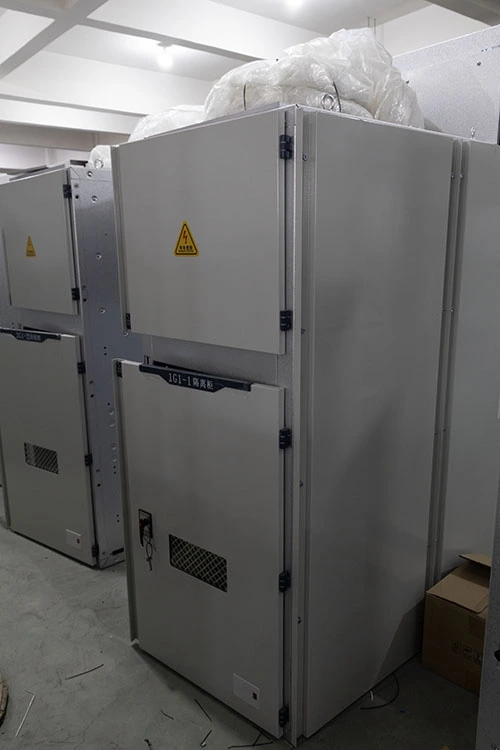

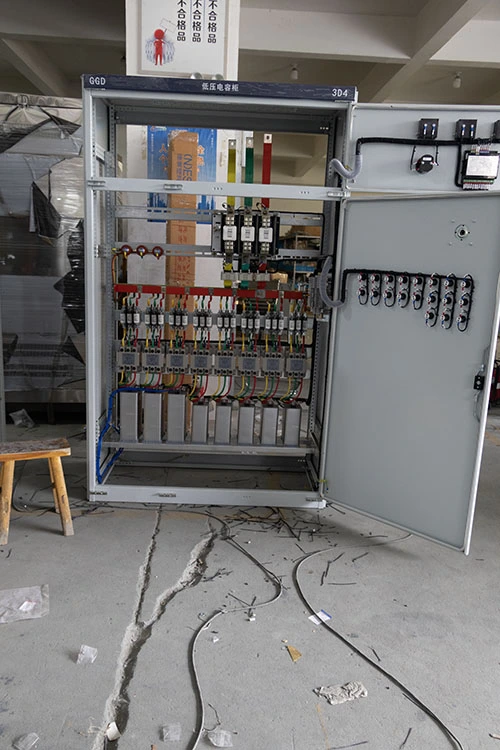

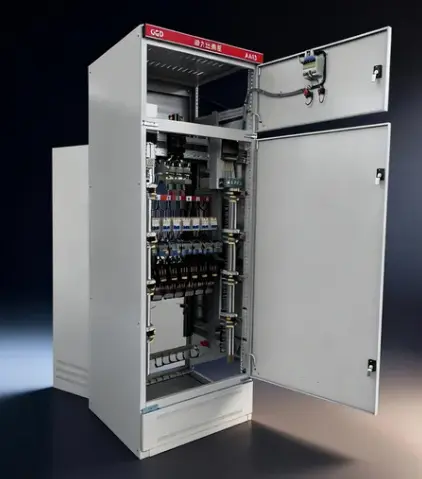

एर्गोनोमिक ऊंचाई पर सामने के दरवाजे पर नियंत्रण, मीटर, संकेतक। बिना दरवाजा खोले ब्रेकर हैंडल तक पहुंचा जा सकता है। अलग बसबार, ब्रेकर, केबल डिब्बों के साथ विशाल आंतरिक लेआउट - आसान दृश्य निरीक्षण।

उत्पाद की विशेषताएँ

फ़ीचर 1: मल्टी-लेयर पाउडर कोटिंग सिस्टम

प्रत्येक स्टील पैनल एक समान इलेक्ट्रोस्टैटिक एपॉक्सी-पॉलिएस्टर पाउडर कोट प्राप्त करने से पहले पांच चरण के प्रीट्रीटमेंट (डीग्रीजिंग, रिंसिंग, फॉस्फेटिंग, पैसिवेशन और ड्राईिंग) से गुजरता है। यह कोटिंग बेहतर आसंजन और नमी प्रतिरोध सुनिश्चित करती हैजीजीडी मॉड्यूलर फिक्स्ड टाइप लो वोल्टेज स्विचगियरउष्णकटिबंधीय या उच्च नमी वाले औद्योगिक वातावरण में भी अपनी उपस्थिति और संक्षारण संरक्षण बनाए रखता है।

फ़ीचर 2:पारदर्शी आर्क बाधाएँ

मुख्य बसबार और डिवाइस डिब्बों के बीच पॉलीकार्बोनेट बाधाएं। निरीक्षण के दौरान ऑपरेटर सुरक्षा के लिए दृश्यमान, भौतिक पृथक्करण प्रदान करता है, जबकि बसबार की स्थिति की दृश्य पुष्टि की अनुमति देता है।

फ़ीचर 3: विशाल केबल समाप्ति क्षेत्र

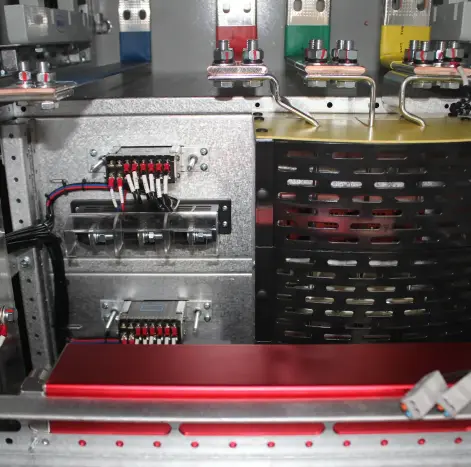

● खुली ग्रंथि प्लेट के साथ बड़ा निचला केबल कम्पार्टमेंट, बड़ी पावर केबल झुकने वाली त्रिज्या को समायोजित करता है। विद्युत कनेक्शन पर तनाव से राहत के लिए समायोज्य केबल क्लैंप शामिल हैं।

फ़ीचर 4: एकीकृत अर्थिंग बसबार

सतत कॉपर अर्थ बसबार प्रति कक्ष पूर्व-ड्रिल किए गए बिंदुओं के साथ पूरी असेंबली लंबाई तक चलता है। सिस्टम अर्थिंग अनुपालन सुनिश्चित करते हुए, इनकमिंग और आउटगोइंग सर्किट के लिए ऑन-साइट अर्थ बॉन्डिंग को सरल बनाता है।

फ़ीचर 5: पैडलॉक प्रावधान के साथ बाहरी हैंडल

मुख्य ब्रेकर के हैंडल बाहरी रूप से लगे हुए हैं, बंद स्थिति में लॉक किए जा सकते हैं। रखरखाव के दौरान सुरक्षित यांत्रिक LOTO को सक्षम बनाता है, स्पष्ट दृश्य अलगाव प्रदान करता है।

फ़ीचर 6: लचीला बसबार कॉन्फ़िगरेशन

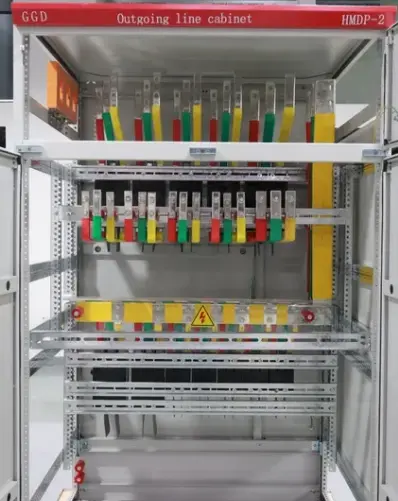

शीर्ष/नीचे केबल प्रविष्टि और 3P4W या 3P5W वितरण का समर्थन करता है। वायरिंग त्रुटियों को कम करने के लिए चरण बसबारों को मानक रंग कोडिंग (तटस्थ के लिए पीला, हरा, लाल, नीला) के साथ स्पष्ट रूप से चिह्नित किया गया है।

उत्पाद व्यवहार्यता

जीजीडी मॉड्यूलर फिक्स्ड टाइप लो वोल्टेज स्विचगियर को विभिन्न क्षेत्रों में व्यापक रूप से तैनात किया गया है जहां भरोसेमंद निश्चित वितरण को प्राथमिकता दी जाती है:

● भवन सेवाएँ और बुनियादी ढाँचा: ऊँची-ऊँची आवासीय टावरों में सीढ़ी प्रकाश वितरण, भूमिगत पार्किंग वेंटिलेशन बिजली आपूर्ति, और नगर निगम स्ट्रीट लाइटिंग नियंत्रण अलमारियाँ।

● औद्योगिक सहायक प्रणालियाँ: कंप्रेसर रूम पावर पैनल, सीमेंट और एग्रीगेट प्लांट में गैर-महत्वपूर्ण प्रक्रिया मोटर फीडर, और फैक्ट्री गोदाम वितरण बोर्ड।

● जल और अपशिष्ट जल उपचार: कच्चे पानी के सेवन और उपचारित अपशिष्ट निर्वहन, और रासायनिक खुराक उपकरण बिजली आपूर्ति के लिए पंप स्टेशन मोटर फीडर।

● नवीकरणीय ऊर्जा: जमीन पर लगे सौर फार्मों में एसी कॉम्बिनर पैनल और सहायक बिजली वितरण बोर्ड।

● वाणिज्यिक सुविधाएं: शॉपिंग मॉल में बैकअप जनरेटर सिंक्रनाइज़ेशन और वितरण पैनल, और विश्वविद्यालय परिसर ऊर्जा स्टेशनों में एचवीएसी चिलर फीडर पैनल।

● अस्थायी और निर्माण शक्ति: साइट अस्थायी बिजली वितरण बक्से और निर्माण लहरा बिजली आपूर्ति पैनल, जहां निश्चित ऊबड़ निर्माण हल्के पैनल डिजाइनों की तुलना में बेहतर स्थायित्व प्रदान करता है।

पैकेजिंग और शिपिंग

प्रत्येक जीजीडी कम वोल्टेज स्विचगियर कैबिनेट को जंग रोधी फिल्म, फोम पैडिंग और प्लाईवुड निर्यात पैकेजिंग से संरक्षित किया जाता है। कैबिनेट बेस को शिपिंग आवश्यकताओं के अनुसार फोर्कलिफ्ट हैंडलिंग के लिए डिज़ाइन किया जा सकता है।

पैकेजिंग: स्ट्रेच फिल्म, नमी-प्रूफ सुरक्षा और प्लाईवुड निर्यात केस

शिपिंग: एफओबी निंगबो, सीआईएफ प्रमुख बंदरगाह या ईएसडब्ल्यू उपलब्ध है

कैबिनेट फिक्सिंग: शिपमेंट से पहले आंतरिक घटकों को सुदृढ़ किया गया

दस्तावेज़: पैकिंग सूची, वायरिंग आरेख और परीक्षण रिपोर्ट शामिल हैं

बिक्री के बाद सेवा

स्थापना और कमीशनिंग के लिए तकनीकी सहायता

वायरिंग आरेख और लेआउट ड्राइंग समर्थन

ब्रेकर, मीटर और नियंत्रण घटकों के लिए स्पेयर पार्ट्स मार्गदर्शन

पुष्टि किए गए ऑर्डर अनुबंध के अनुसार वारंटी शर्तें

अक्सर पूछे जाने वाले प्रश्नों

Q1: GGD फिक्स्ड स्विचगियर और GCS/MNS ड्रॉ-आउट स्विचगियर के बीच क्या अंतर है?

जीजीडी फिक्स्ड-माउंटेड ब्रेकर और हार्ड-वायर्ड कनेक्शन का उपयोग करता है, जबकि जीसीएस या एमएनएस निकासी योग्य ड्रॉअर इकाइयों का उपयोग करता है। जीजीडी स्थिर वितरण प्रणालियों के लिए अधिक लागत प्रभावी है जहां सर्किट को बार-बार प्रतिस्थापन की आवश्यकता नहीं होती है।

Q2: क्या GGD कैबिनेट को मेरे सिंगल-लाइन आरेख के अनुसार अनुकूलित किया जा सकता है?

हाँ। लुगाओ आपके विद्युत आरेख और घटक ब्रांड आवश्यकताओं के अनुसार इनकमिंग, फीडर, बस-कपलर, मीटरिंग और कैपेसिटर मुआवजा कैबिनेट को कॉन्फ़िगर कर सकता है।

Q3: कौन से घटक ब्रांड का उपयोग किया जा सकता है?

बजट और तकनीकी आवश्यकताओं के आधार पर सामान्य विकल्पों में एबीबी, श्नाइडर, सीमेंस, चिंट, डेलिक्सी या अन्य परियोजना-निर्दिष्ट ब्रांड शामिल हैं।

Q4: शिपमेंट से पहले कौन से दस्तावेज़ प्रदान किए जाते हैं?

हम पुष्टि किए गए ऑर्डर के अनुसार शिपमेंट से पहले लेआउट चित्र, वायरिंग आरेख, नियमित परीक्षण रिपोर्ट, पैकिंग सूचियां और उत्पाद तस्वीरें प्रदान कर सकते हैं।
