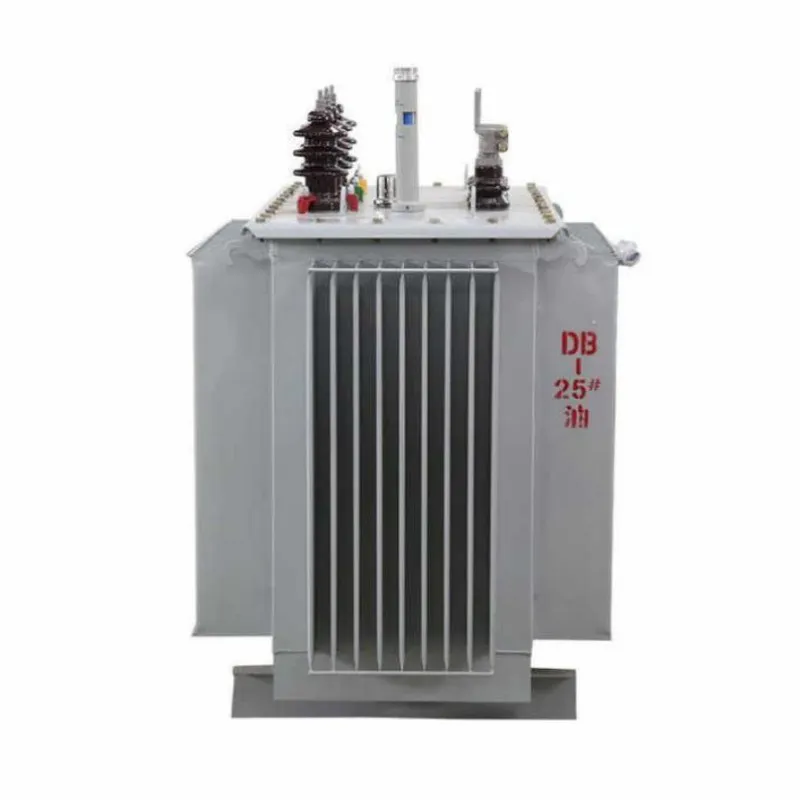

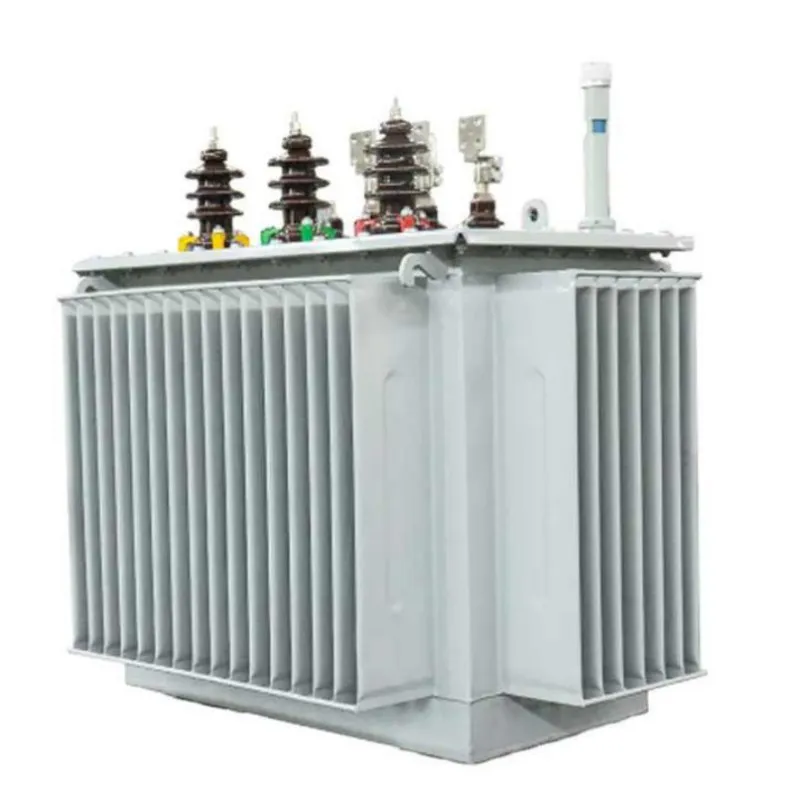

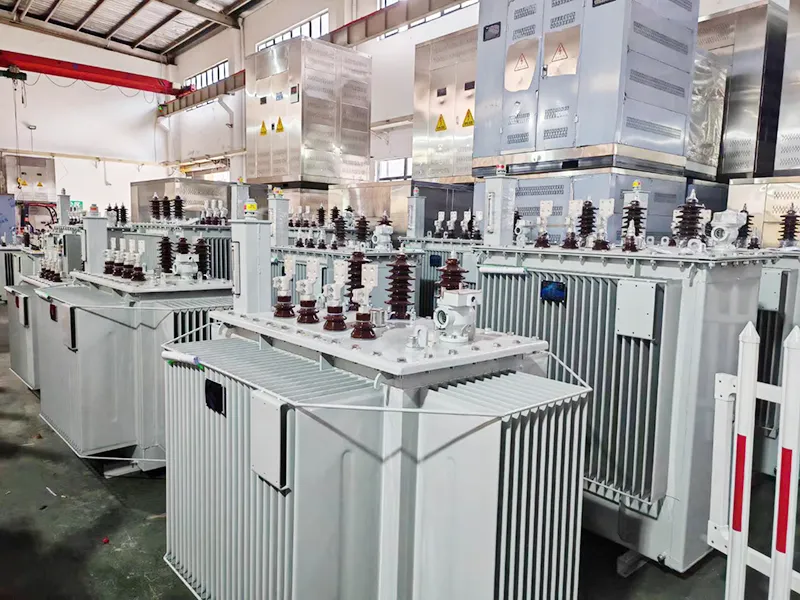

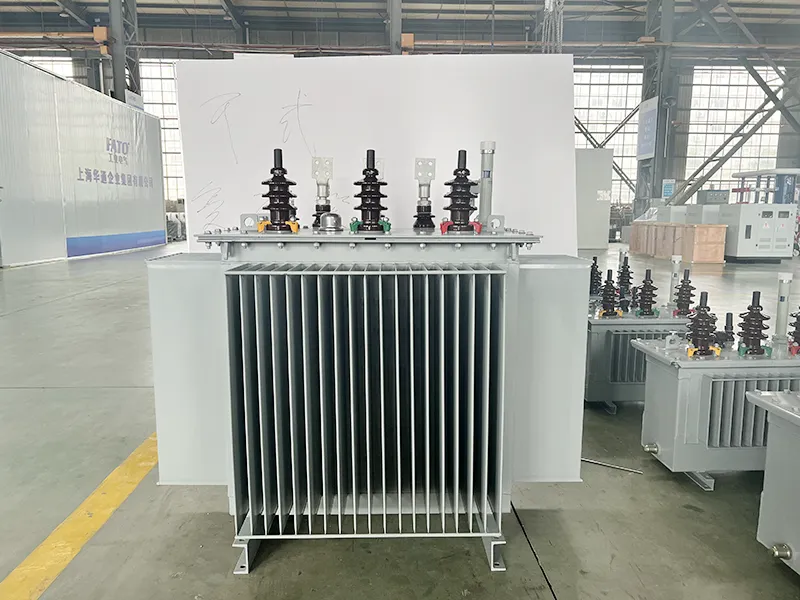

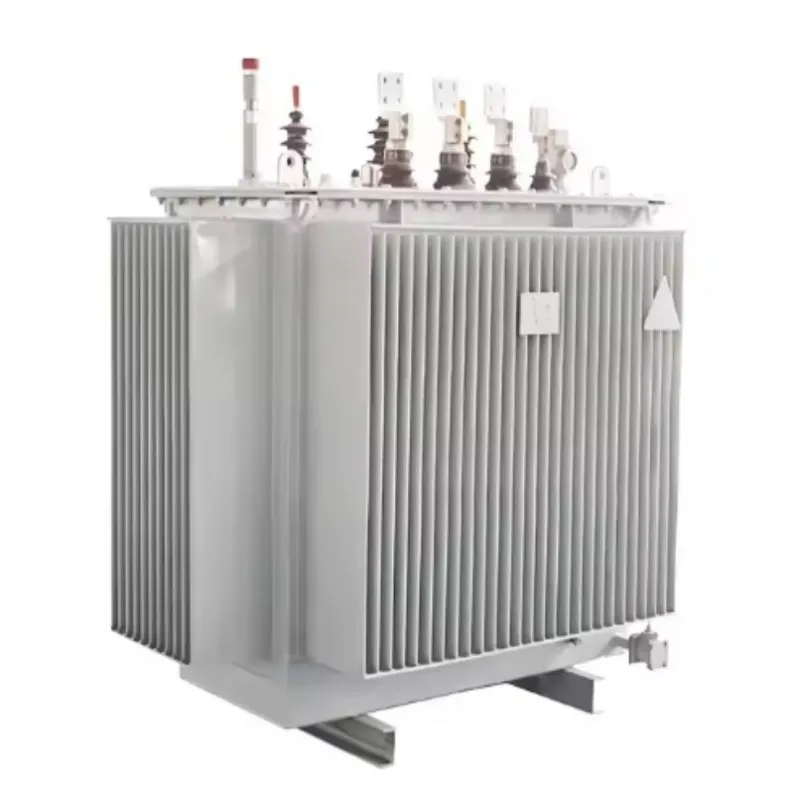

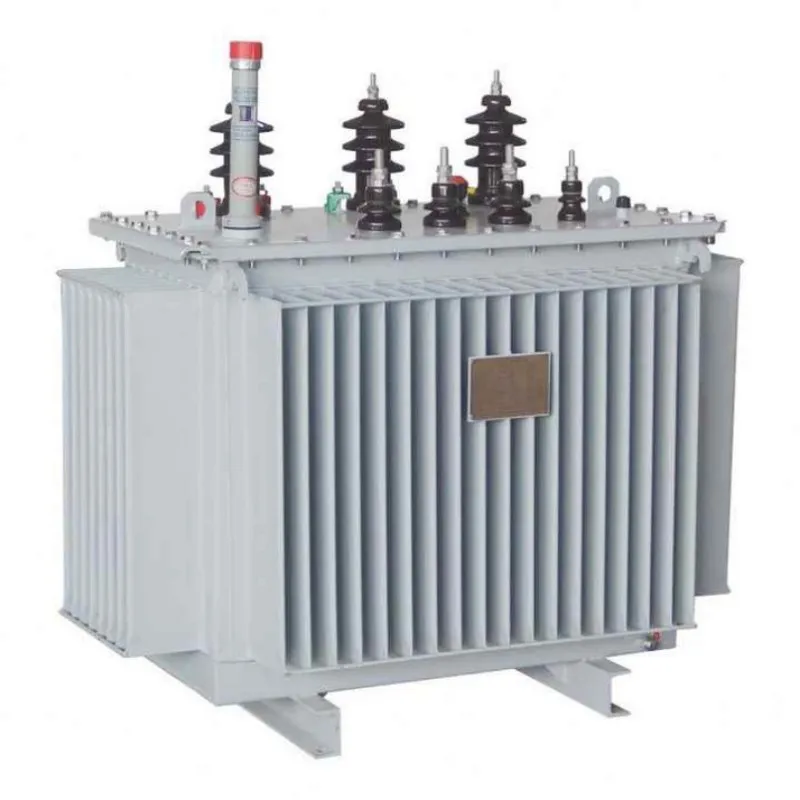

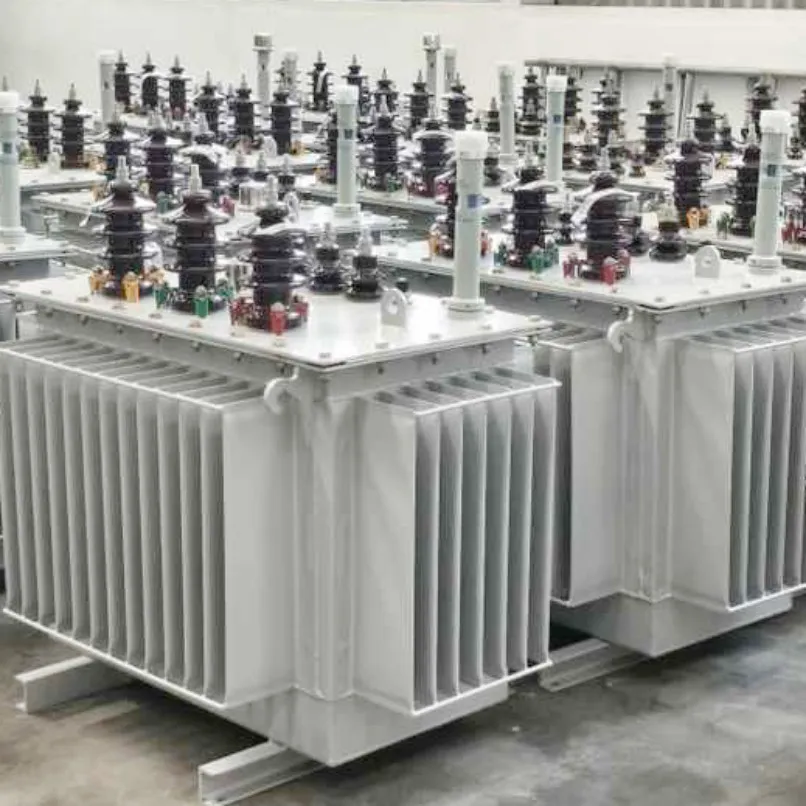

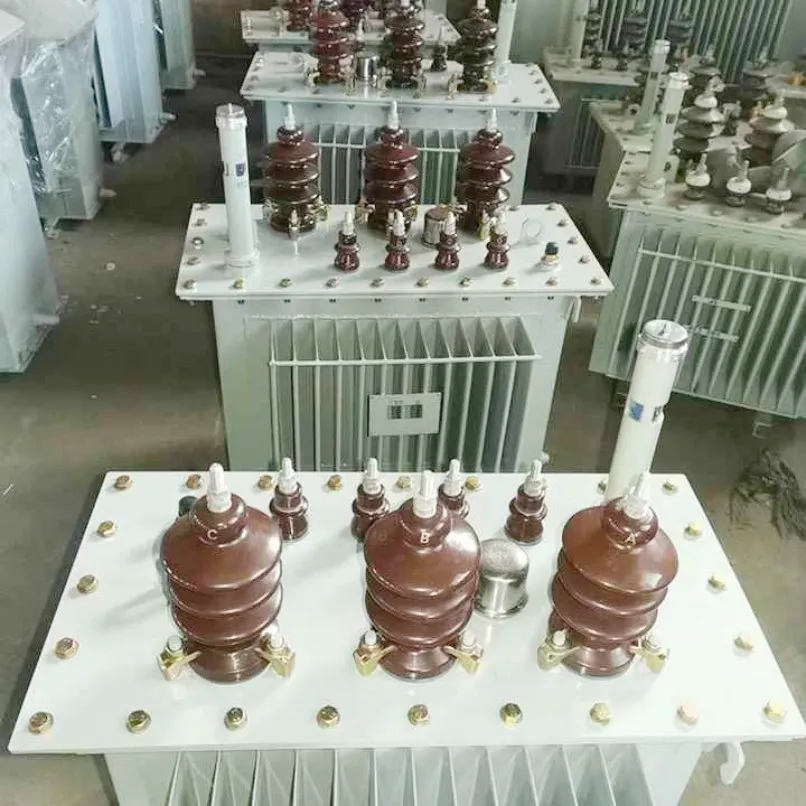

तेल में डूबे विद्युत वितरण ट्रांसफार्मर को नीचे उतारें

हमारे स्टेप डाउन ऑयल डूबे हुए बिजली वितरण ट्रांसफार्मर को मध्यम या उच्च-वोल्टेज बिजली (जैसे 11kV, 22kV, या 33kV) को अंतिम-उपयोगकर्ता की खपत के लिए उपयुक्त मानकीकृत कम-वोल्टेज आउटपुट (जैसे 400V या 230V) में परिवर्तित करने के लिए इंजीनियर किया गया है। यह उत्पाद विश्वसनीय वोल्टेज विनियमन, उच्च अधिभार क्षमता और दीर्घकालिक स्थायित्व की आवश्यकता वाले बिजली वितरण नेटवर्क के लिए आदर्श है।

The ट्रांसफार्मरइसमें कम नुकसान वाले अनाज-उन्मुख सिलिकॉन स्टील कोर और उच्च-चालकता तांबे की वाइंडिंग की सुविधा है, जो नो-लोड और लोड नुकसान को काफी हद तक कम करती है। तेल में डूबी शीतलन प्रणाली कुशल गर्मी अपव्यय सुनिश्चित करती है, जबकि पूरी तरह से सील संरचना नमी के प्रवेश और तेल ऑक्सीकरण को रोकती है, रखरखाव की आवश्यकताओं को कम करती है और परिचालन जीवन का विस्तार करती है।

उत्पाद सुविधा और अनुप्रयोग

विशेषताएँ

1. आईईसी, एएनएसआई, जीबी और एसएएनएस मानकों को पूरा करता है या उससे अधिक है

2. नालीदार टैंक डिजाइन के साथ पूरी तरह से सीलबंद संरचना

3. उच्च अधिभार क्षमता और थर्मल स्थिरता

4. कम शोर संचालन और उच्च दक्षता

5. पोल-माउंटेड या ग्राउंड-माउंटेड इंस्टॉलेशन के लिए उपयुक्त कॉम्पैक्ट डिज़ाइन

6. मजबूत शॉर्ट-सर्किट झेलने की क्षमता

7. आसान स्थापना और कम रखरखाव

8. आजीवन सेवा समर्थन के साथ लंबी सेवा जीवन

9. वोल्टेज विनियमन के लिए एकाधिक टैपिंग रेंज के साथ उपलब्ध

10. पर्यावरण के अनुकूल इन्सुलेट तेल विकल्प उपलब्ध हैं

प्रश्नोत्तर: तेल में डूबे बिजली वितरण ट्रांसफार्मर की मुख्य जानकारी

प्रश्न: स्टेप डाउन ट्रांसफार्मर क्या है?

उत्तर: स्टेप डाउन ट्रांसफार्मर एक प्रकार का विद्युत ट्रांसफार्मर है जो उच्च इनपुट वोल्टेज को कम आउटपुट वोल्टेज में कम करता है। इसमें प्राथमिक वाइंडिंग पर अधिक मोड़ और द्वितीयक वाइंडिंग पर कम मोड़ होते हैं। इस प्रकार काशक्ति ट्रांसफार्मरऔद्योगिक उपकरणों, वाणिज्यिक भवनों और आवासीय क्षेत्रों में उपयोग योग्य वोल्टेज स्तर को सुरक्षित रूप से वितरित करने के लिए बिजली वितरण प्रणालियों में आवश्यक है।

प्रश्न: इस स्टेप डाउन ट्रांसफार्मर को ऊर्जा कुशल क्या बनाता है?

ए: हमारा ट्रांसफार्मर उच्च-पारगम्यता कोल्ड-रोल्ड अनाज-उन्मुख सिलिकॉन स्टील और अनुकूलित कोर संयुक्त संरचनाओं का उपयोग करता है, जो हिस्टैरिसीस और एड़ी वर्तमान नुकसान को काफी कम करता है। इसके परिणामस्वरूप पारंपरिक ट्रांसफार्मर की तुलना में कम नो-लोड और लोड हानि होती है, जिससे सीधे परिचालन लागत कम हो जाती है।

प्रश्न: तेल में डूबी शीतलन प्रणाली प्रदर्शन में कैसे सुधार करती है?

ए: इन्सुलेशन तेल ढांकता हुआ माध्यम और शीतलक दोनों के रूप में कार्य करता है। यह कुशलतापूर्वक गर्मी को कोर और वाइंडिंग्स से दूर टैंक की सतह पर स्थानांतरित करता है, जहां यह आसपास के वातावरण में फैल जाता है। यह निरंतर उच्च-भार या उच्च तापमान स्थितियों में भी स्थिर संचालन सुनिश्चित करता है।

प्रश्न: क्या यह ट्रांसफार्मर बाहरी उपयोग के लिए उपयुक्त है?

उत्तर: हाँ. पूरी तरह से सीलबंद नालीदार टैंक डिज़ाइन आंतरिक घटकों को नमी, धूल और संक्षारक वातावरण से बचाता है। यह सबस्टेशन, औद्योगिक यार्ड और ग्रामीण बिजली वितरण नेटवर्क जैसे बाहरी प्रतिष्ठानों के लिए आदर्श है।

मुख्य अनुप्रयोग परिदृश्य

औद्योगिक सुविधाएं:कारखानों, प्रसंस्करण संयंत्रों और भारी मशीनरी के लिए विश्वसनीय कम वोल्टेज बिजली प्रदान करता है।

वाणिज्यिक भवन:मध्यम वोल्टेज को सुरक्षित स्तर तक कम करने के लिए शॉपिंग मॉल, कार्यालय परिसरों और होटलों में उपयोग किया जाता है।

आवासीय विद्युत वितरण:घरों में आपूर्ति के लिए सामुदायिक सबस्टेशनों या पोल-माउंटेड कॉन्फ़िगरेशन में स्थापित किया गया।

नवीकरणीय ऊर्जा प्रणालियाँ:वोल्टेज विनियमन और ग्रिड कनेक्शन के लिए सौर फार्मों और पवन ऊर्जा संयंत्रों के साथ एकीकृत।

मूलढ़ांचा परियोजनाएं:उच्च विश्वसनीयता की आवश्यकता वाले हवाई अड्डों, रेलवे, अस्पतालों और डेटा केंद्रों के लिए उपयुक्त।

उत्पाद पैरामीटर (विनिर्देश)

तालिका: स्टेप डाउन ऑयल डूबे ट्रांसफार्मर - विशिष्ट विशिष्टताएँ (11kV / 0.4kV)

तेल में डूबे हुए ट्रांसफार्मर बनाम शुष्क प्रकार के ट्रांसफार्मर

एक चुनेंतेल में डूबा ट्रांसफार्मरनिम्नलिखित स्थितियों में:जब बाहरी स्थापना की आवश्यकता हो; जब उच्च ऊर्जा दक्षता की आवश्यकता होती है; जब उच्च अधिभार क्षमता की आवश्यकता होती है; जब मध्यम या बड़ी क्षमता की आवश्यकता हो; या जब लागत प्रभावी बिजली वितरण समाधान की तलाश की जा रही हो।

निम्नलिखित स्थितियों में शुष्क प्रकार का ट्रांसफार्मर चुनें:जब ट्रांसफार्मर घर के अंदर स्थापित किया जाता है; जब अग्नि सुरक्षा महत्वपूर्ण हो; जब साइट पर तेल आधारित मीडिया का उपयोग निषिद्ध हो; या जब परियोजना में अस्पताल, शॉपिंग मॉल, डेटा सेंटर या ऊंची इमारतें शामिल हों।

सारांश:तेल में डूबे ट्रांसफार्मर बाहरी, औद्योगिक और सार्वजनिक ग्रिड बिजली वितरण अनुप्रयोगों के लिए बेहतर अनुकूल हैं।शुष्क प्रकार के ट्रांसफार्मरइनडोर उपयोग और सख्त अग्नि सुरक्षा आवश्यकताओं वाले स्थानों के लिए बेहतर अनुकूल हैं।

उत्पादन विवरण

मूल सामग्री और प्रक्रिया

कोर का निर्माण उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील का उपयोग करके स्टेप्ड लैप ज्वाइंट डिजाइन के साथ किया गया है, जो नो-लोड नुकसान को कम करता है और मैग्नेटाइजिंग करंट को कम करता है। संरचनात्मक अखंडता और कम शोर सुनिश्चित करने के लिए कोर अर्ध-शुष्क ग्लास टेप से बंधा हुआ है।

घुमावदार संरचना

हाई-वोल्टेज और लो-वोल्टेज वाइंडिंग ऑक्सीजन मुक्त तांबे के कंडक्टर से बनाई जाती हैं। लो-वोल्टेज वाइंडिंग अनुदैर्ध्य तेल नलिकाओं के साथ एक पन्नी या पेचदार संरचना को अपनाती है, जो यांत्रिक शक्ति और शॉर्ट-सर्किट झेलने की क्षमता को बढ़ाती है।

इन्सुलेशन और शीतलन प्रणाली

उच्च गुणवत्ता वाले खनिज तेल या पर्यावरण के अनुकूल उच्च-अग्नि-बिंदु इन्सुलेट तरल पदार्थ का उपयोग किया जाता है। तेल-पेपर इन्सुलेशन प्रणाली अवशिष्ट नमी और हवा को खत्म करने के लिए वैक्यूम सुखाने और तेल भरने की प्रक्रियाओं से गुजरती है, जिससे उच्च ढांकता हुआ ताकत और दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।

टैंक और सीलिंग

नालीदार टैंक डिज़ाइन संरक्षक की आवश्यकता के बिना थर्मल विस्तार मुआवजा प्रदान करता है। पूरी तरह से सीलबंद संरचना तेल के ऑक्सीकरण और नमी के प्रवेश को रोकती है, रखरखाव की आवृत्ति को कम करती है और तेल के जीवन को बढ़ाती है।

मानक उपकरण शामिल हैं

1. निम्न-स्तरीय अलार्म के साथ तेल स्तर गेज

2. दबाव राहत वाल्व

3. अलार्म संपर्कों के साथ डायल थर्मामीटर

4. गलती का पता लगाने के लिए वैकल्पिक गैस रिले

लूगाओ स्टेप डाउन ट्रांसफार्मर क्यों चुनें?

लुगाओ स्टेप डाउन ऑयल डूबे हुए ट्रांसफार्मर को सुरक्षित बिजली वितरण के लिए मध्यम या उच्च वोल्टेज, जैसे 11kV, 22kV, 33kV को कम वोल्टेज, जैसे 400V या 230V तक कम करने के लिए डिज़ाइन किया गया है।

उच्च दक्षता：कम हानि वाला सिलिकॉन स्टील कोर नो-लोड हानि को कम करता है और ऊर्जा बचाता है।

स्थिर प्रदर्शन：कॉपर वाइंडिंग और अनुकूलित संरचना स्थिर वोल्टेज आउटपुट सुनिश्चित करती है।

मजबूत शीतलन क्षमता:तेल में डूबी शीतलन प्रणाली उत्कृष्ट गर्मी अपव्यय प्रदान करती है और लंबे समय तक संचालन का समर्थन करती है।

पूरी तरह से सील टैंक：नमी, धूल और तेल ऑक्सीकरण को रोकता है, रखरखाव को कम करता है।

उच्च शॉर्ट-सर्किट ताकत：मजबूत वाइंडिंग और क्लैम्पिंग संरचना ग्रिड दोष के दौरान सुरक्षा में सुधार करती है।

बाहरी उपयोग：सबस्टेशनों, कारखानों, ग्रामीण ग्रिडों, वाणिज्यिक भवनों और नवीकरणीय ऊर्जा परियोजनाओं के लिए उपयुक्त।

कस्टम डिज़ाइन उपलब्ध:वोल्टेज, क्षमता, वेक्टर समूह, टैपिंग रेंज, कूलिंग विधि और टैंक प्रकार को अनुकूलित किया जा सकता है।

डिलीवरी से पहले सख्त परीक्षण：प्रत्येक ट्रांसफार्मर का परीक्षण वोल्टेज अनुपात, वाइंडिंग प्रतिरोध, इन्सुलेशन, नो-लोड लॉस, लोड लॉस, प्रतिबाधा और तेल रिसाव के लिए किया जाता है।

लुगाओ विश्वसनीय गुणवत्ता, तेज वितरण और पेशेवर तकनीकी सहायता के साथ OEM और ODM ट्रांसफार्मर समाधान प्रदान करता है।

उत्पाद बिक्री उपरांत सेवा

1. विनिर्माण दोषों के कारण होने वाली गुणवत्ता संबंधी समस्याओं के लिए एक वर्ष के भीतर निःशुल्क मरम्मत या प्रतिस्थापन।

2. मानवीय त्रुटि या अप्रत्याशित घटना (बिजली गिरना, बाढ़, आग आदि) से होने वाली क्षति वारंटी के अंतर्गत नहीं आती है।
