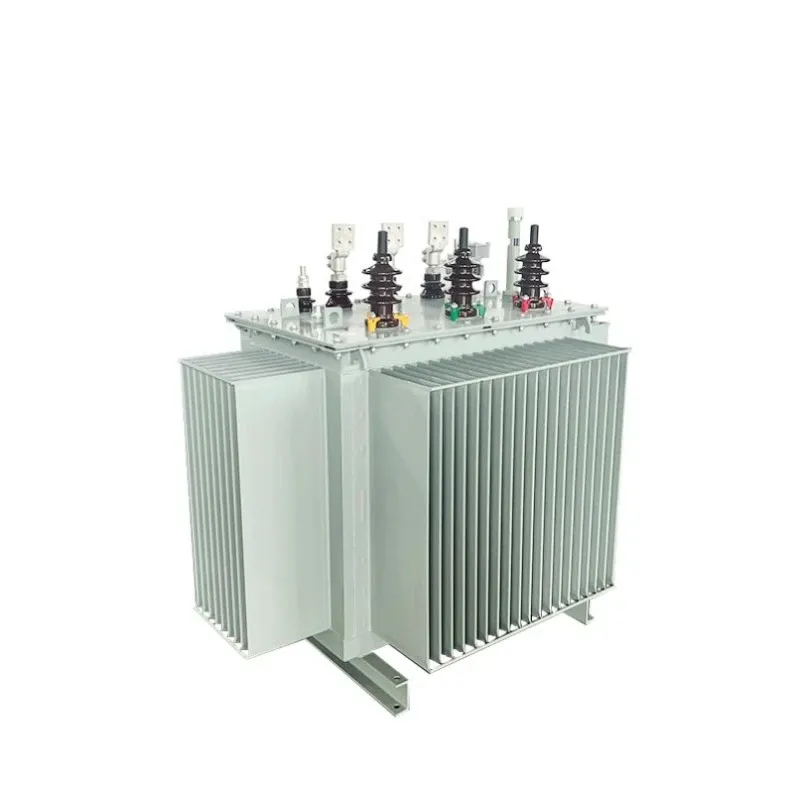

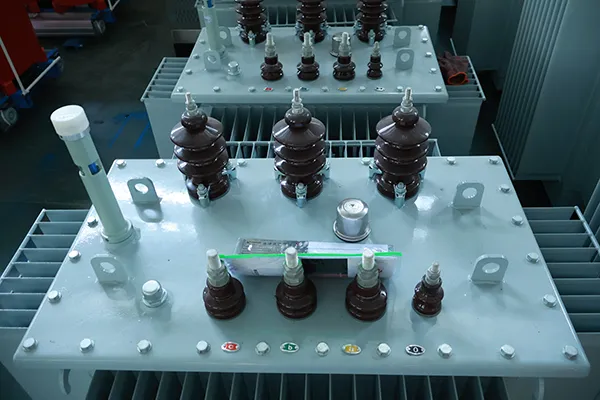

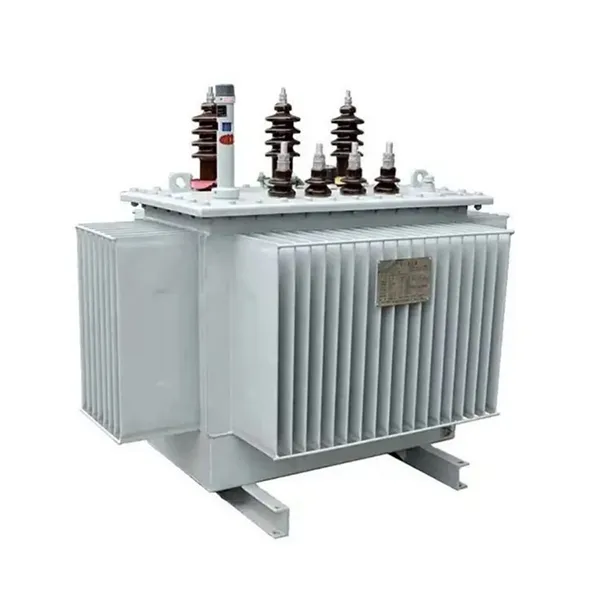

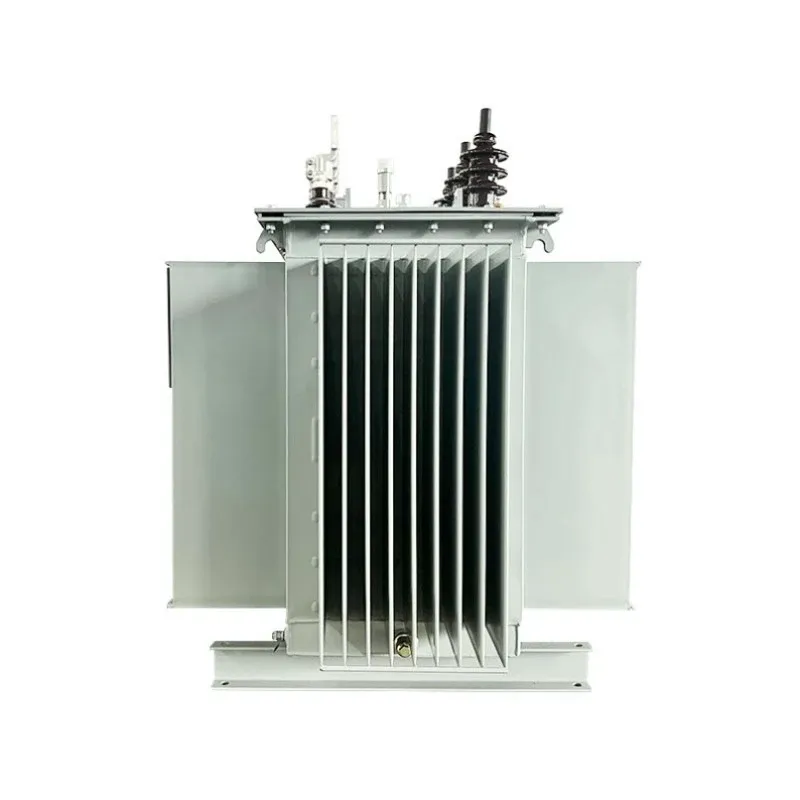

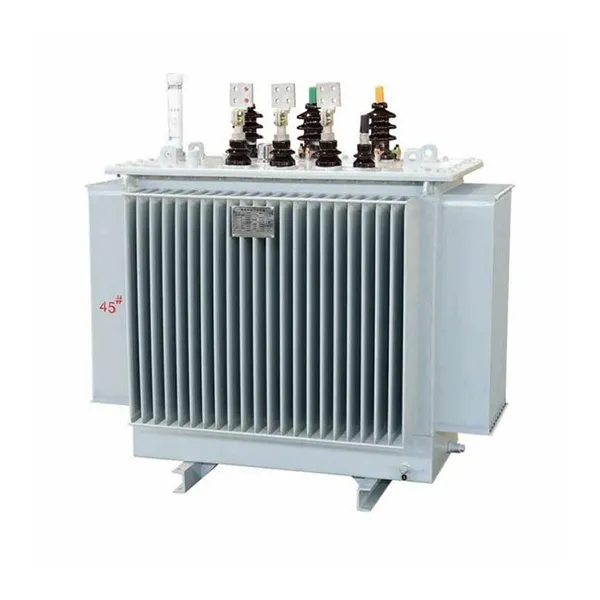

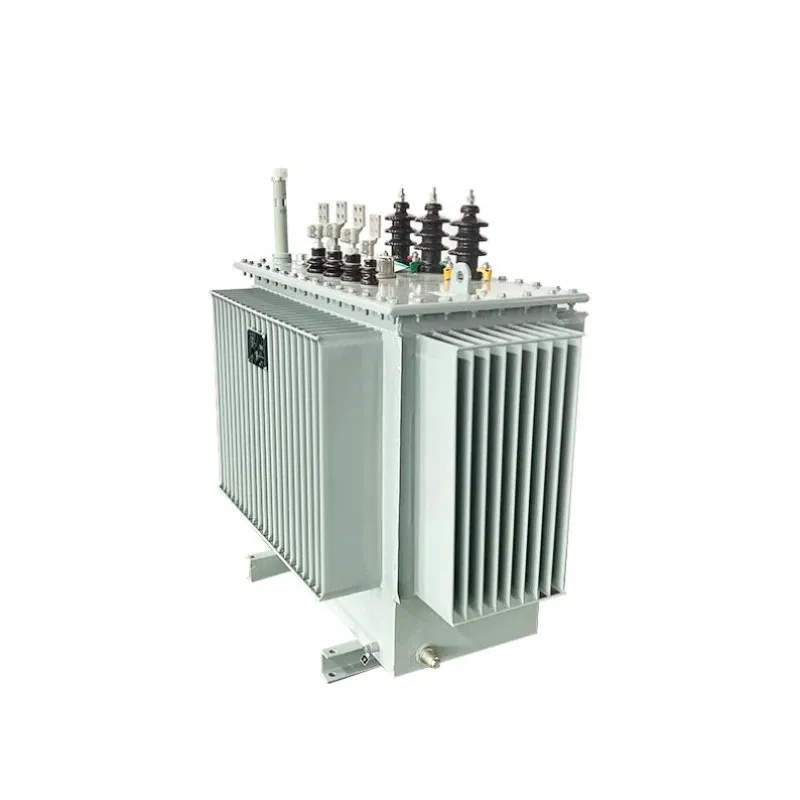

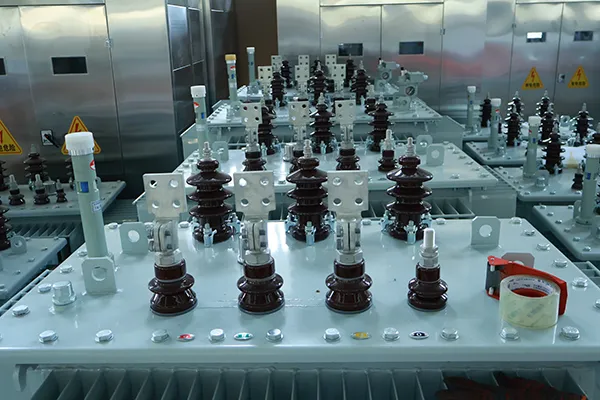

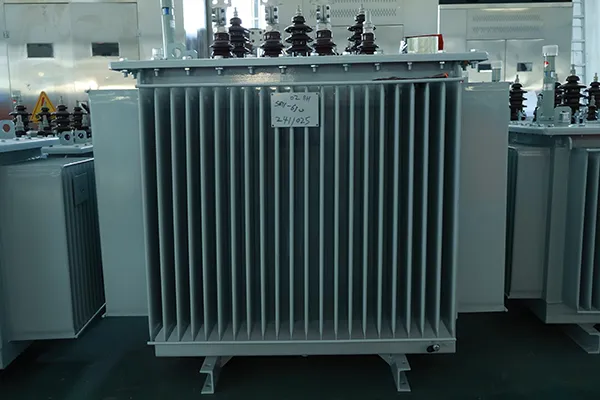

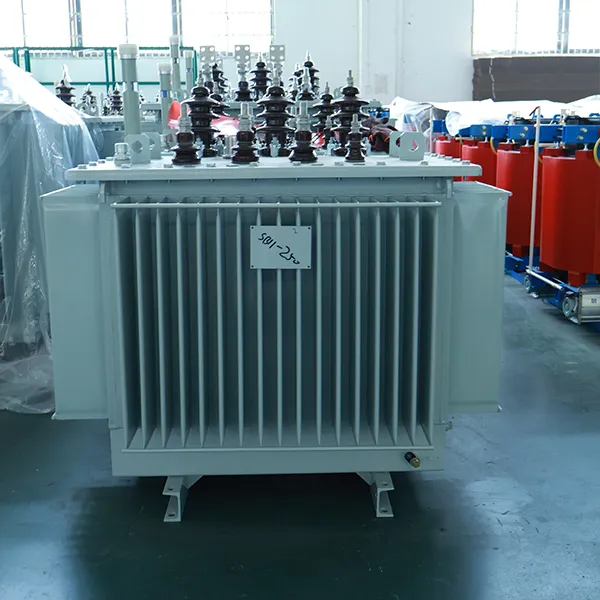

उच्च आवृत्ति तेल-ठंडा विद्युत ट्रांसफार्मर

लुगाओ पावर द्वारा हाई फ्रीक्वेंसी ऑयल-कूल्ड इलेक्ट्रिकल ट्रांसफार्मर को विशेष रूप से 1kHz से 20kHz तक की आवृत्तियों पर संचालित करने के लिए इंजीनियर किया गया है, जो आधुनिक PWM इनवर्टर, इंडक्शन हीटिंग उपकरण और इलेक्ट्रिक वाहन चार्जिंग स्टेशनों के लिए एक महत्वपूर्ण आवश्यकता है। मानक 50/60 हर्ट्ज ट्रांसफार्मर के विपरीत, जो उच्च आवृत्तियों पर अत्यधिक कोर हानि से ग्रस्त हैं, हमारी इकाइयाँ एक विशेष तेल-डूबे हुए शीतलन प्रणाली के साथ संयुक्त उन्नत अनाकार मिश्र धातु या अनाज-उन्मुख सिलिकॉन स्टील कोर का उपयोग करती हैं।

यह डिज़ाइन उच्च-आवृत्ति ऑपरेशन में आम "त्वचा प्रभाव" और निकटता प्रभाव हानि को प्रभावी ढंग से प्रबंधित करता है। तेल न केवल एक बेहतर ढांकता हुआ इन्सुलेटर के रूप में कार्य करता है, जो उच्च वोल्टेज झेलने की क्षमता प्रदान करता है, बल्कि कोर और वाइंडिंग्स से गर्मी को कुशलतापूर्वक नष्ट भी करता है। इसके परिणामस्वरूप एक कॉम्पैक्ट पदचिह्न, उच्च शक्ति-से-वजन अनुपात और कठोर पर्यावरणीय परिस्थितियों में असाधारण विश्वसनीयता प्राप्त होती है।

उत्पाद पैरामीटर्स (विनिर्देश)

हमारी तकनीकी टीम आपकी विशिष्ट आवश्यकताओं के आधार पर अनुकूलित कर सकती है। हाई फ़्रीक्वेंसी ऑयल-कूल्ड इलेक्ट्रिकल ट्रांसफार्मर के लिए मानक श्रेणियाँ नीचे दी गई हैं:

उत्पाद विशेषताएँ एवं अनुप्रयोग (प्रश्न एवं उत्तर प्रारूप)

प्रश्न: उच्च-आवृत्ति अनुप्रयोगों के लिए एयर-कूलिंग के स्थान पर ऑयल-कूलिंग क्यों चुनें?

ए: उच्च-आवृत्ति ऑपरेशन "त्वचा प्रभाव" बनाता है, जहां कंडक्टर की सतह पर करंट प्रवाहित होता है, जिससे तीव्र स्थानीय गर्मी पैदा होती है। कॉम्पैक्ट डिज़ाइन के लिए एयर कूलिंग अक्सर अपर्याप्त होती है। हमारा तेल-ठंडा समाधान एक उच्च-ढांकता हुआ तरल पदार्थ के साथ वाइंडिंग को घेरता है जो हवा की तुलना में 10 गुना अधिक कुशलता से गर्मी निकालता है। यह हॉट स्पॉट को रोकता है, इन्सुलेशन जीवन को बढ़ाता है, और उच्च आवृत्ति वाले ऑयल-कूल्ड इलेक्ट्रिकल ट्रांसफार्मर को 50 डिग्री सेल्सियस परिवेश के वातावरण में भी 100% कर्तव्य चक्र संचालन बनाए रखने की अनुमति देता है।

प्रश्न: लुगाओ पावर उच्च आवृत्तियों पर "परजीवी समाई" की समस्या को कैसे हल करता है?

उत्तर: यह एक गंभीर दर्द बिंदु है। उच्च आवृत्ति परजीवी क्षमता को बढ़ाती है, जिससे ईएमआई शोर और ड्राइवर की विफलता होती है। लुगाओ पावर कंपनी लिमिटेड में, हम तेल विसर्जन के लिए विशिष्ट डीएमडी (डैक्रॉन मायलर डैक्रॉन) इन्सुलेशन बैरियर के साथ संयुक्त एक विशेष इंटरलीव्ड वाइंडिंग तकनीक का उपयोग करते हैं। यह मानक परत-घाव डिजाइनों की तुलना में परजीवी समाई को लगभग 30% कम कर देता है, जिससे स्वच्छ स्विचिंग तरंगों को सुनिश्चित किया जाता है।

प्रश्न: इस विशिष्ट तेल-ठंडा उच्च-आवृत्ति मॉडल का उपयोग किन उद्योगों में किया जाता है?

उत्तर: उच्च आवृत्ति ऑयल-कूल्ड विद्युत ट्रांसफार्मर कठोर परिस्थितियों में उत्कृष्ट प्रदर्शन करता है।

1. नवीकरणीय ऊर्जा: पवन कनवर्टर और सौर पीवी इनवर्टर (ग्रिड अलगाव)।

2. समुद्री और गहरा सागर: आरओवी और शिपबोर्ड पावर (जहां नमक स्प्रे और कंपन स्थिर होते हैं)।

3. ईवी चार्जिंग: हाई-पावर ऑफ-बोर्ड रैपिड चार्जर के लिए कॉम्पैक्ट फुटप्रिंट की आवश्यकता होती है।

4. रेलवे: हाई-स्पीड ट्रेनों के लिए सहायक बिजली आपूर्ति।

प्रश्न: तेल के रखरखाव का कार्यक्रम क्या है?

ए: न्यूनतम. मानक बिजली ट्रांसफार्मर के विपरीत, जो आर्किंग के कारण तेल को ख़राब कर देता है, हमारी उच्च-आवृत्ति इकाइयाँ कम स्थिर-अवस्था प्रवाह के साथ काम करती हैं। हम सालाना ढांकता हुआ ताकत परीक्षण की सलाह देते हैं, लेकिन सीलबंद, ऑक्सीजन मुक्त निर्माण के कारण तेल आमतौर पर 10+ साल तक चलता है।

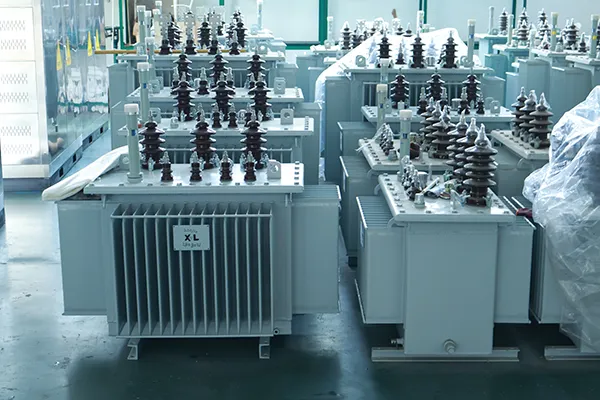

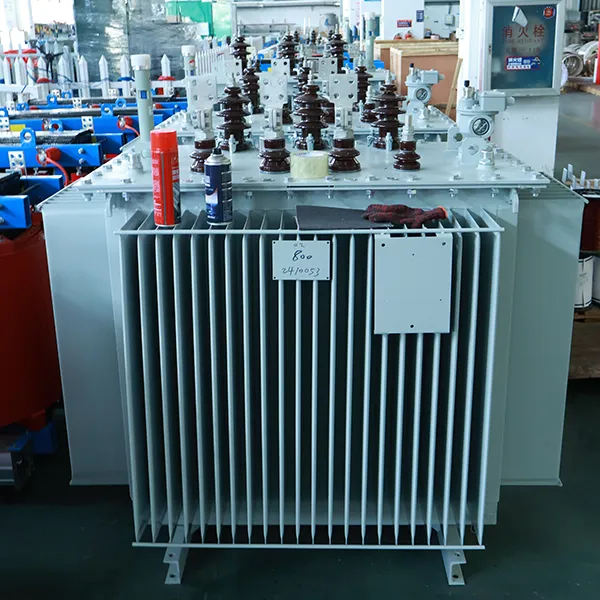

उत्पादन विवरण एवं गुणवत्ता आश्वासन

कोर विनिर्माण

हम सिलिकॉन स्टील पर गड़गड़ाहट <0.02 मिमी सुनिश्चित करने के लिए ZDKH-75 हाई-स्पीड स्लिटिंग लाइनों का उपयोग करते हैं। हाई फ्रीक्वेंसी ऑयल-कूल्ड इलेक्ट्रिकल ट्रांसफार्मर के लिए, उच्च स्विचिंग गति पर एड़ी वर्तमान नुकसान को कम करने के लिए यह परिशुद्धता महत्वपूर्ण है।

वाइंडिंग और असेंबली

सटीक तनाव सुनिश्चित करने के लिए सीएनसी-नियंत्रित मशीनों पर वाइंडिंग का उत्पादन किया जाता है। वाइंडिंग के बाद, तेल डालने से पहले प्रत्येक इकाई वैक्यूम प्रेशर इंप्रेग्नेशन (वीपीआई) प्रक्रिया से गुजरती है। यह सेलूलोज़ इन्सुलेशन से सभी नमी को हटा देता है, ऑपरेशन के दौरान हाइड्रोजन के उत्सर्जन को रोकता है।

"लुगाओ" तुलना लाभ

लुगाओ पावर कंपनी लिमिटेड को क्यों चुनें?

हम सिर्फ एक फैक्ट्री नहीं हैं; हम एक समाधान प्रदाता हैं. जबकि कई आपूर्तिकर्ता "उच्च वोल्टेज" या "शुष्क प्रकार" इकाइयों की पेशकश करते हैं, कुछ ही उच्च आवृत्ति तेल-कूल्ड विद्युत ट्रांसफार्मर डिजाइन की भौतिकी में महारत हासिल करते हैं। हम शॉर्ट-सर्किट और हीट-रन परीक्षणों सहित पूर्ण प्रकार-परीक्षण रिपोर्ट प्रदान करते हैं। हमारी लॉजिस्टिक्स टीम वैश्विक समुद्री/हवाई माल ढुलाई के लिए पेशेवर पैकेजिंग (आईएसओ 6583 प्रमाणित लकड़ी + शॉक अवशोषक) सुनिश्चित करती है।

ग्राहक खरीद संबंधी अक्सर पूछे जाने वाले प्रश्न

Q1: क्या आप मेरे आईजीबीटी स्विचिंग सर्किट से मेल खाने के लिए प्रतिबाधा को अनुकूलित कर सकते हैं?

उत्तर: हाँ. हम लीकेज इंडक्शन को सटीक रूप से समायोजित करते हैं। बस अपनी स्विचिंग फ़्रीक्वेंसी (उदाहरण के लिए, 16kHz) और टोपोलॉजी (फुल-ब्रिज/एलएलसी) प्रदान करें, और हम मिलान के लिए हाई फ़्रीक्वेंसी ऑयल-कूल्ड इलेक्ट्रिकल ट्रांसफार्मर डिज़ाइन करेंगे।

Q2: MOQ क्या है?

ए: एक टुकड़ा. हम बड़े पैमाने पर उत्पादन से पहले प्रोटोटाइप विकास और छोटे-बैच पायलट परियोजनाओं का समर्थन करते हैं।

Q3: आप पारगमन के दौरान तेल रिसाव को कैसे रोकते हैं?

उत्तर: हम आपकी पसंद के आधार पर इकाइयां "सूखी" (तेल अलग से) या "भरी हुई" भेजते हैं। यदि भरा हुआ है, तो हम शिपिंग से पहले शून्य दबाव ड्रॉप को सत्यापित करने के लिए 12 घंटे के लिए 0.03MPa तक सूखी हवा के साथ टैंक पर दबाव डालते हैं।

Q4: क्या आप परीक्षण के लिए नमूने प्रदान करते हैं?

उत्तर: बिल्कुल. हम ग्राहकों को उनके वर्तमान आपूर्तिकर्ताओं के विरुद्ध हमारी दक्षता मेट्रिक्स का परीक्षण करने के लिए प्रोत्साहित करते हैं। हमें विश्वास है कि हाई फ्रीक्वेंसी ऑयल-कूल्ड इलेक्ट्रिकल ट्रांसफार्मर थर्मल इमेजिंग परीक्षणों में मानक इकाइयों से बेहतर प्रदर्शन करेगा।

ट्रांसफार्मर का डिज़ाइन और परीक्षण निम्नलिखित मानकों का अनुपालन करेगा:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《पावर ट्रांसफार्मर》

GB/T6451-2015 《तेल में डूबे पावर ट्रांसफार्मर के लिए विशिष्टता और तकनीकी आवश्यकताएँ》

जेबी/टी3837-2010 《ट्रांसफार्मर उत्पादों के लिए प्रकार पदनाम संकलित करने की विधि》

जीबी/टी311.1-3.11-97 《उच्च वोल्टेज ट्रांसमिशन और परिवर्तन उपकरण के लिए इन्सुलेशन समन्वय और उच्च वोल्टेज परीक्षण तकनीक》

GB10237-88 《पावर ट्रांसफार्मर के लिए इन्सुलेशन स्तर और ढांकता हुआ परीक्षण - बाहरी इन्सुलेशन एयर क्लीयरेंस》

GB7595-87 《सेवा में ट्रांसफार्मर तेल के लिए गुणवत्ता मानक》

GB7328-87 《ट्रांसफार्मर के लिए ध्वनि स्तर का माप》

GB7534-87 《आंशिक निर्वहन का माप》

जीबी/टी15164-94 《तेल में डूबे पावर ट्रांसफार्मर के लिए लोडिंग गाइड》

डीएल/टी586-95 《विद्युत उपकरण उपयोगकर्ताओं के विनिर्माण पर्यवेक्षण के लिए तकनीकी गाइड》

जीबी/टी311.1-3.11-97 《उच्च वोल्टेज ट्रांसमिशन और परिवर्तन उपकरण के लिए इन्सुलेशन समन्वय और उच्च वोल्टेज परीक्षण तकनीक》

GB2536-1990 《ट्रांसफार्मर तेल》

जेबी/टी56011-92 《तेल में डूबे पावर ट्रांसफार्मर के लिए उत्पाद गुणवत्ता वर्गीकरण》

ZBK41005-89 《6-220KV ट्रांसफार्मर का ध्वनि स्तर》
