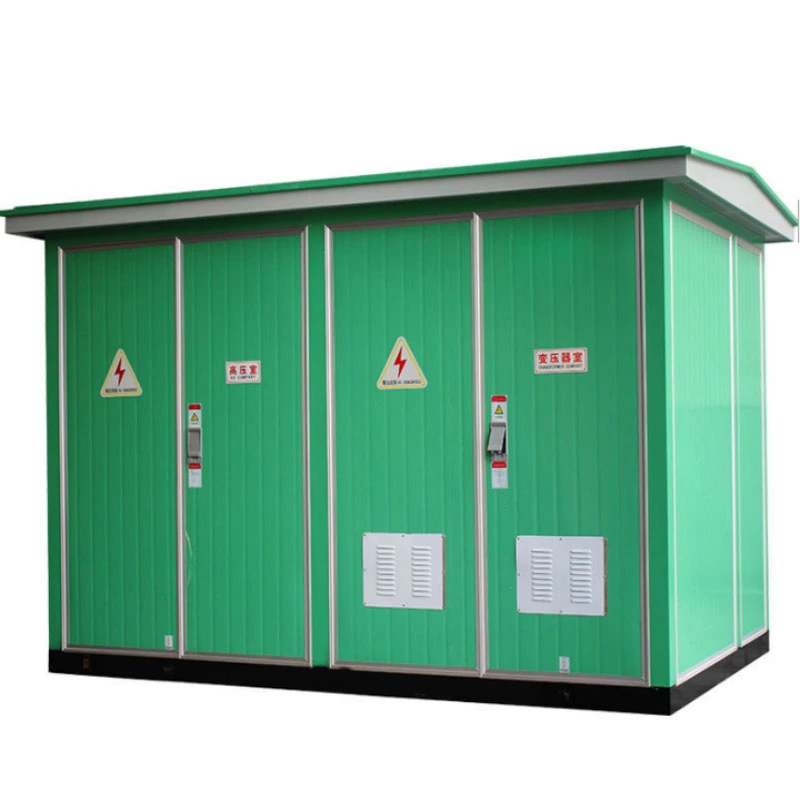

विश्वसनीय अमेरिकी प्रकार सबस्टेशन निर्माता

जब शहरी योजनाकारों को आवासीय समुदायों में भूमि की कमी और आसमान छूती अचल संपत्ति की लागत का सामना करना पड़ता है, तो वे पूछते हैं: कौन सा सबस्टेशन कॉन्फ़िगरेशन बाहरी वितरण नेटवर्क के लिए विश्वसनीयता से समझौता किए बिना सबसे छोटा पदचिह्न प्रदान करता है? लुगाओ पावर कंपनी लिमिटेड इसका उत्तर हमारे अमेरिकन टाइप सबस्टेशन समाधानों के साथ देती है, जो एक विशिष्ट तीन-कम्पार्टमेंट डिजाइन-ट्रांसफॉर्मर, हाई-वोल्टेज और लो-वोल्टेज सेक्शन के साथ इंजीनियर किया गया है- जिसमें एक पूरी तरह से सील तेल-डूबे ट्रांसफार्मर इकाई है जो यूरोपीय-प्रकार के समकक्षों की मात्रा का लगभग एक-तिहाई से एक-पांचवां हिस्सा घेरती है, जो इसे अंतरिक्ष-बाधित शहरी वितरण के लिए अंतिम समाधान बनाती है।

अमेरिकी और के बीच चयन कैसे करें?यूरोपीय प्रकार के सबस्टेशनआपके प्रोजेक्ट के लिए?

योग्य बॉक्स-प्रकार ट्रांसफार्मर सबस्टेशन आपूर्तिकर्ताओं का मूल्यांकन करते समय, इंजीनियरिंग खरीद टीमें अक्सर पूछती हैं: क्या हमें अपने वितरण नेटवर्क के लिए अमेरिकी या यूरोपीय डिजाइन मानकों को निर्दिष्ट करना चाहिए? उत्तर उपलब्ध साइट क्षेत्र, क्षेत्रीय ग्रिड प्राथमिकताओं और स्थापना वातावरण पर निर्भर करता है।



अमेरिकी-प्रकार के सबस्टेशनों में एक विशिष्ट तीन-डिब्बे का डिज़ाइन होता है - ट्रांसफार्मर, उच्च-वोल्टेज और कम-वोल्टेज अनुभाग - ट्रांसफार्मर डिब्बे के साथ आमतौर पर पूरी तरह से सील, तेल-डूबे हुए इकाई का उपयोग किया जाता है। यह डिज़ाइन कॉम्पैक्ट फ़ुटप्रिंट पर ज़ोर देता है, जो समतुल्य क्षमता की यूरोपीय-प्रकार की इकाइयों की मात्रा का लगभग एक तिहाई से एक-पाँचवाँ हिस्सा पेश करता है। कम मात्रा इसे आवासीय समुदायों, शहरी वितरण नेटवर्क और जगह-बाधित यार्डों में बाहरी स्थापनाओं के लिए विशेष रूप से उपयुक्त बनाती है जहां भूमि की लागत निषेधात्मक है।

कमरे-आधारित यूरोपीय डिज़ाइन के विपरीत, जो सेवा पहुंच को प्राथमिकता देता है, अमेरिकी-प्रकार का कॉन्फ़िगरेशन घनत्व के लिए अनुकूलित है। सीलबंद टैंक डिज़ाइन व्यापक रखरखाव गलियारों की आवश्यकता को समाप्त करता है, जिससे सड़क के किनारे, छोटे उपयोगिता भूखंडों या आवासीय परिसरों जैसे सीमित स्थानों में स्थापना की अनुमति मिलती है। यह अंतरिक्ष दक्षता सीधे डेवलपर्स और उपयोगिताओं के लिए महत्वपूर्ण भूमि अधिग्रहण लागत बचत में तब्दील हो जाती है।

लुगाओ एक कॉम्पैक्ट बाड़े में ढांकता हुआ अखंडता कैसे सुनिश्चित करता है?

अमेरिकी-प्रकार के सबस्टेशनों को बिजली की उछाल, स्विचिंग ओवरवॉल्टेज और काफी कम मात्रा में निरंतर लोड-प्रेरित थर्मल तनाव का सामना करना होगा।लुगाओअमेरिकी प्रकार के सबस्टेशनों को कठोर परीक्षण के माध्यम से मान्य उच्च-ढांकता हुआ नींव के साथ इंजीनियर किया जाता है: बिजली की आवृत्ति एक मिनट के लिए 42 केवी पर और बिजली के आवेग को उच्च-वोल्टेज पक्ष पर 75 केवी पर झेलती है। ये सीमाएँ अमेरिकी (एएनएसआई/आईईईई) और अंतर्राष्ट्रीय मानकों दोनों को पूरा करती हैं या उनसे अधिक हैं, आंतरिक ट्रांसफार्मर वाइंडिंग्स और स्विचगियर घटकों को ग्रिड गड़बड़ी से बचाती हैं।



कॉम्पैक्ट डिज़ाइन बेहतर थर्मल प्रबंधन की मांग करता है। हमारा पूर्ण-लोड तापमान बढ़ जाता है - उच्च-वोल्टेज वाइंडिंग पर लगभग 45.1 K और कम-वोल्टेज वाइंडिंग पर 52.9 K - लगातार IEEE निर्धारित सीमा के भीतर रहता है। बाड़े के डिज़ाइन में अनुकूलित वेंटिलेशन मार्ग और गर्मी अपव्यय सतहों को शामिल किया गया है जो सक्रिय रूप से महत्वपूर्ण घटकों से गर्मी को दूर करते हैं, स्थानीयकृत हॉटस्पॉट को रोकते हैं जो कागज इन्सुलेशन को ख़राब करते हैं और सीलबंद टैंक वातावरण में तेल की उम्र बढ़ने में तेजी लाते हैं।

कौन से संरचनात्मक और पर्यावरण संरक्षण एकीकृत हैं?

मौसम, धूल और आकस्मिक प्रभावों के संपर्क में, कॉम्पैक्ट सबस्टेशन परिक्षेत्र पर्यावरणीय गिरावट के खिलाफ पहली रक्षा के रूप में कार्य करता है। लुगाओ अमेरिकी-प्रकार के सबस्टेशन IP44 सुरक्षा रेटिंग प्राप्त करते हैं, जो ठोस कणों के प्रवेश और पानी के छींटों के खिलाफ प्रभावी प्रतिरोध प्रदान करते हैं, जिससे वे तत्वों के संपर्क में आने वाले खुले-यार्ड प्रतिष्ठानों के लिए आदर्श बन जाते हैं। जंग रोधी सतह उपचार के साथ संक्षारण प्रतिरोधी स्टील से निर्मित, आवास अत्यधिक परिवेश के तापमान, उच्च आर्द्रता और संक्षारक तटीय वातावरण का सामना करता है, जो दशकों की सेवा के लिए संरचनात्मक अखंडता सुनिश्चित करता है।



पूरी तरह से सील किया गया ट्रांसफार्मर कम्पार्टमेंट पर्यावरण संरक्षण की एक अतिरिक्त परत प्रदान करता है। पारंपरिक तेल से भरी इकाइयों के विपरीत, जिन्हें कंजर्वेटर टैंक और सिलिका जेल ब्रेथर्स की आवश्यकता होती है, लुगाओ की अमेरिकी-प्रकार की इकाइयों में पूरी तरह से सीलबंद डिज़ाइन होता है जो नमी के प्रवेश और तेल ऑक्सीकरण को रोकता है, जिससे ब्रीथ प्रतिस्थापन और तेल टॉप-अप से जुड़े रखरखाव को समाप्त कर दिया जाता है।

लुगाओ कॉम्पैक्ट डिजाइनों में शॉर्ट-सर्किट झेलने की क्षमता को कैसे मान्य करता है?

वितरण नेटवर्क अनिवार्य रूप से दोष धाराओं का अनुभव करते हैं। आंतरिक विकृति या बसबार क्षति के बिना इन घटनाओं से बचने की एक सबस्टेशन की क्षमता पर समझौता नहीं किया जा सकता है। लुगाओ अमेरिकन टाइप सबस्टेशनों का शॉर्ट-सर्किट झेलने के लिए परीक्षण किया जाता है - उदाहरण रेटिंग में उच्च-वोल्टेज पक्ष पर 20 केए आरएमएस शामिल है - परीक्षण के बाद के निरीक्षणों में बसबार संयुक्त अखंडता और शून्य संरचनात्मक विरूपण की पुष्टि होती है। कॉम्पैक्ट, कठोर टैंक संरचना वास्तव में आंतरिक स्पैन को कम करके यांत्रिक शक्ति को बढ़ाती है जो विद्युत चुम्बकीय बलों के तहत विक्षेपित हो सकती है, परियोजना इंजीनियरों को आश्वस्त करती है कि हमारे सबस्टेशन सबसे अधिक मांग वाली गलती स्थितियों के तहत सिस्टम स्थिरता बनाए रखते हैं।

लुगाओ किस क्षमता, वोल्टेज और कॉन्फ़िगरेशन विकल्प की आपूर्ति कर सकता है?

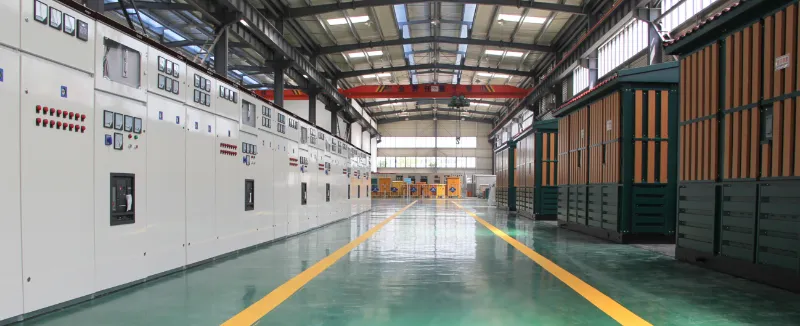

लुगाओ की ISO9001 और एसजीएस-प्रमाणित उत्पादन कार्यशाला, पेशेवर असेंबली लाइनों और पूर्ण-शक्ति परीक्षण बे से सुसज्जित, एएनएसआई, आईईईई, जीबी, सीई और सीसीसी अंतरराष्ट्रीय मानकों के अनुसार अमेरिकी प्रकार के सबस्टेशनों का निर्माण करती है, जो महंगे साइट संशोधनों के बिना सीधे प्लग-एंड-प्ले तैनाती का समर्थन करती है।

वोल्टेज वर्ग और क्षमता रेंज

30kV / 35kV अमेरिकी प्रकार सबस्टेशन：उपयोगिता वितरण सबस्टेशनों, पवन फार्म कलेक्टर सिस्टम और भारी औद्योगिक क्षेत्रों के लिए डिज़ाइन किया गया है, जिसमें मजबूत शॉर्ट-सर्किट प्रतिरोध और कम आंशिक निर्वहन स्तर के साथ मध्यम-वोल्टेज परिवर्तन की आवश्यकता होती है। आउटडोर इंस्टॉलेशन के लिए अनुकूलित कॉम्पैक्ट तीन-कम्पार्टमेंट लेआउट की सुविधा है।
24kV (20kV) स्मार्ट/कॉम्पैक्ट बॉक्स सबस्टेशन：एचवी और एलवी दोनों पक्षों पर बुद्धिमान मॉड्यूल से सुसज्जित, राज्य ग्रिड स्वचालन अनुप्रयोगों के लिए रिमोट कंट्रोल, सेंसिंग, सिग्नलिंग और विनियमन को सक्षम करना। शहरी ऊंची इमारतों, आवासीय घरों और नगरपालिका बुनियादी ढांचे के लिए उपयुक्त।
11kV / 10kV वितरण सबस्टेशन：वाणिज्यिक परिसरों, आवासीय समुदायों और ग्रामीण विद्युतीकरण परियोजनाओं के लिए आदर्श। एक नालीदार टैंक डिज़ाइन या शुष्क प्रकार के ट्रांसफार्मर विकल्प की सुविधा, संरक्षक रखरखाव आवश्यकताओं को समाप्त करना और कठोर बाहरी वातावरण में विश्वसनीय संचालन सुनिश्चित करना।

ट्रांसफार्मर और स्विचगियर विकल्प

लुगाओ विशिष्ट परियोजना आवश्यकताओं से मेल खाने के लिए लचीला आंतरिक कॉन्फ़िगरेशन प्रदान करता है:

· ट्रांसफार्मर प्रकार: पूरी तरह सीलबंद तेल में डूबा हुआ(एस9, एस11, एस13, एसएच15) या ड्राई-टाइप (एससीबी10, एससीबी11, एससीबीएच15) विकल्प, अग्नि-सुरक्षा और पर्यावरणीय प्राथमिकताओं को समायोजित करते हुए। सीलबंद टैंक डिज़ाइन तेल संरक्षक और ब्रीथ रखरखाव की आवश्यकता को समाप्त करता है।

· हाई-वोल्टेज स्विचगियर:XGN15, HXGN17, या KYN28A कैबिनेट लोड स्विच या वैक्यूम सर्किट ब्रेकर कॉन्फ़िगरेशन के साथ, रिंग नेटवर्क, टर्मिनल, या दोहरी बिजली आपूर्ति मोड का समर्थन करते हैं।

· कम वोल्टेज वितरण:जीजीडी, जीसीएस, या एमएनएस स्विचगियर इनकमिंग, आउटगोइंग और प्रतिक्रियाशील क्षतिपूर्ति कार्यों के साथ, पैनल-प्रकार या कैबिनेट-माउंटेड संरचनाओं का समर्थन करते हैं।

स्थान-बाधित शहरी स्थलों के लिए आदर्श अमेरिकी-प्रकार सबस्टेशन का चयन कैसे करें?

प्रचुर फर्श स्थान वाले पारंपरिक सबस्टेशनों के लिए, पारंपरिक भवन-प्रकार की स्थापना संभव है। हालाँकि, शहरी आवासीय समुदाय, भीड़भाड़ वाले वाणिज्यिक जिले और सड़क के किनारे स्थापित स्थान-अनुकूलित समाधान की मांग करते हैं। अमेरिकी प्रकार के सबस्टेशन, अपने कॉम्पैक्ट वॉल्यूम (यूरोपीय प्रकार के समकक्षों का एक तिहाई से एक-पांचवां हिस्सा) के साथ, इन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त हैं जहां भूमि की लागत निषेधात्मक है। लुगाओ उच्च-घनत्व स्विचगियर और एकीकृत ट्रांसफार्मर डिजाइनों का उपयोग करके समग्र जमीनी क्षेत्र की आवश्यकताओं को कम करते हुए, अनुकूलित पदचिह्न अनुकूलन प्रदान करता है। कम पदचिह्न मौजूदा बुनियादी ढांचे को बाधित किए बिना, आवासीय परिसरों के भीतर, या सड़कों के किनारे छोटे उपयोगिता भूखंडों पर स्थापना को सक्षम बनाता है।

हमारी उत्पादन लाइन देखेंवीडियो

लुगाओ के अमेरिकन टाइप सबस्टेशन विनिर्माण उत्कृष्टता का प्रत्यक्ष अनुभव करें:
