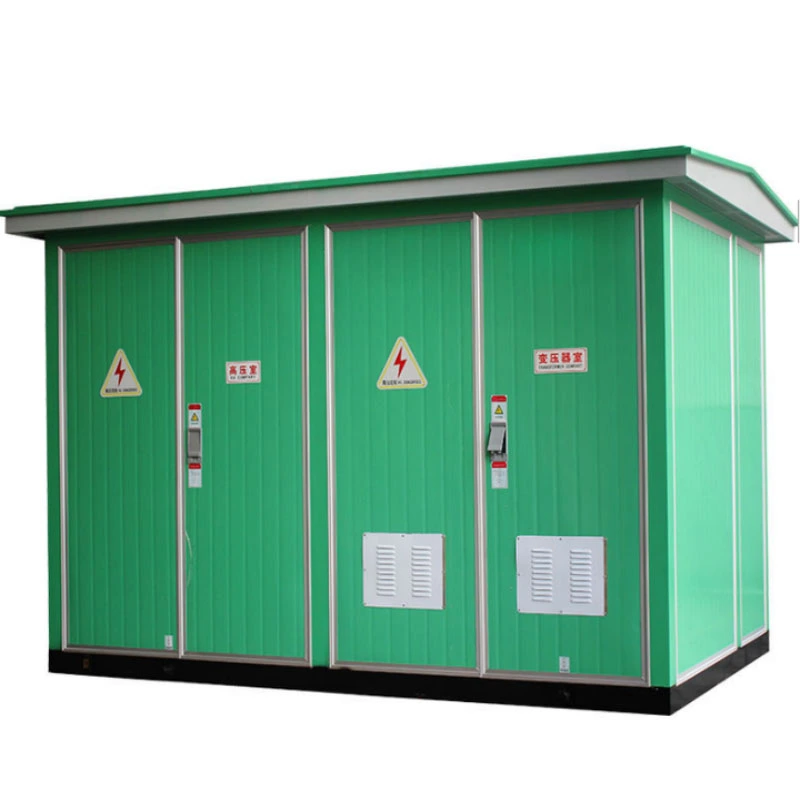

इंटेलिजेंट प्रीफैब्रिकेटेड आउटडोर बॉक्स-टाइप सबस्टेशन

यह उपकरण क्या है?

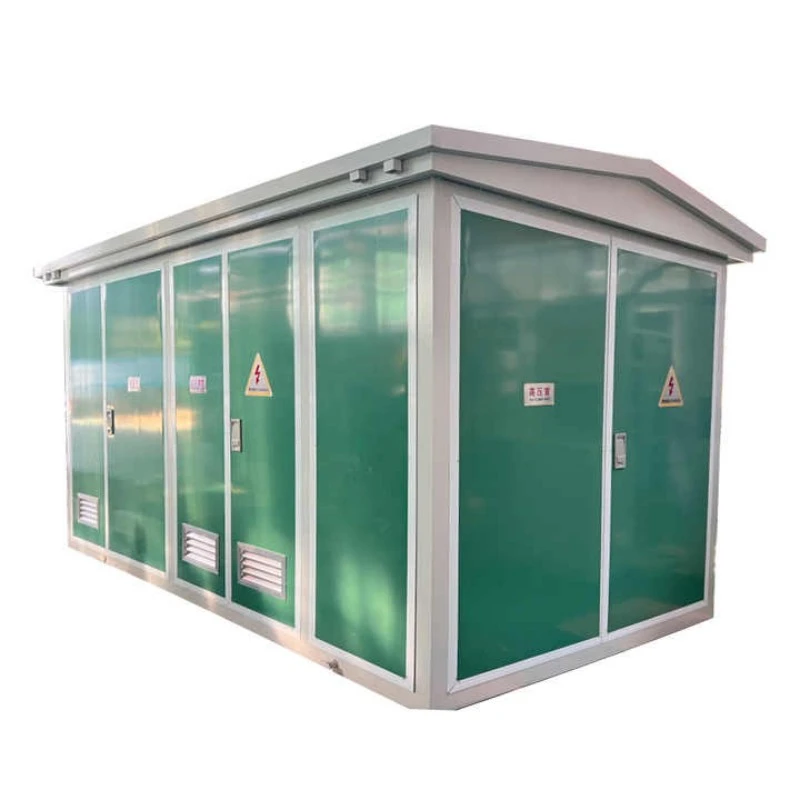

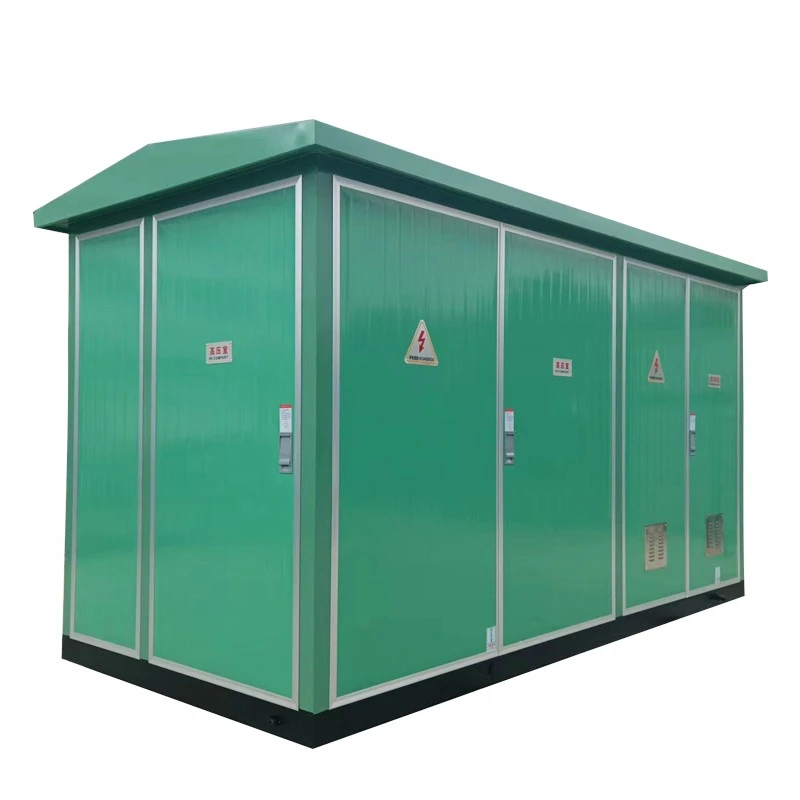

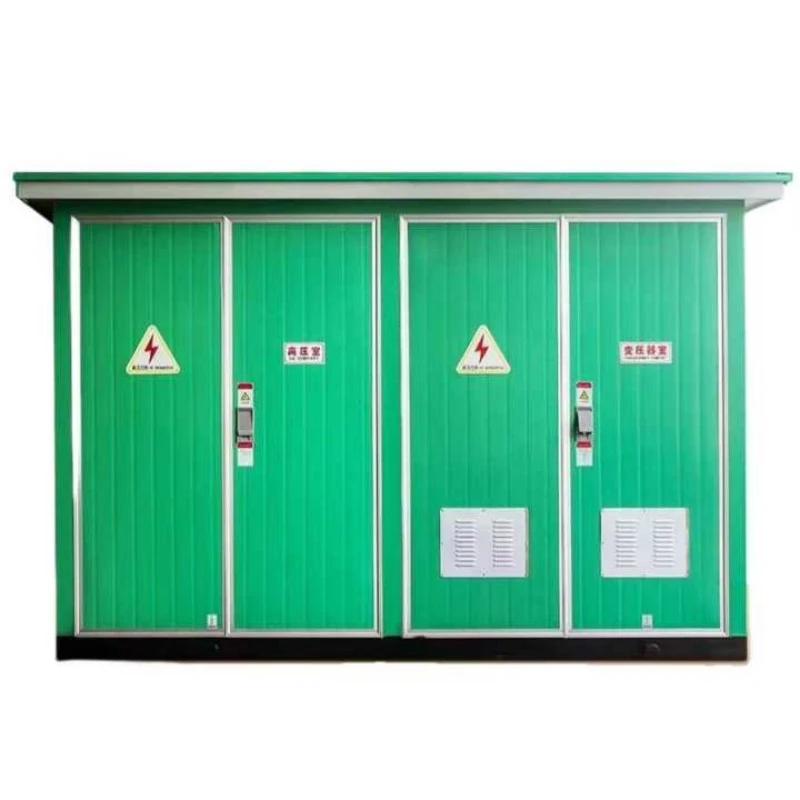

YB-24 इंटेलिजेंट प्रीफैब्रिकेटेड आउटडोर बॉक्स-टाइप सबस्टेशन एक फैक्ट्री-असेंबल, कॉम्पैक्ट बिजली वितरण इकाई है जो एकीकृत होती हैहाई-वोल्टेज स्विचगियर, एक बिजली ट्रांसफार्मर, और कम वोल्टेज वितरण उपकरण एक ही मौसमरोधी बाड़े में। यह पूर्वनिर्मित सबस्टेशनों के परिवार से संबंधित है, जिसे "कॉम्पैक्ट सबस्टेशन" या "पैकेज्ड सबस्टेशन" के रूप में भी जाना जाता है।

मॉडल कोड ब्रेकडाउन:

वाईबी - पूर्वनिर्मित बॉक्स-प्रकार सबस्टेशन

24 - डिज़ाइन श्रृंखला कोड, बुद्धिमान नियंत्रण और मॉड्यूलर कॉन्फ़िगरेशन का प्रतिनिधित्व करता है

इससे क्या होता है?

इस उपकरण का मुख्य कार्य उच्च-वोल्टेज विद्युत ऊर्जा (आमतौर पर 10kV या 35kV) प्राप्त करना है, इसे एक एकीकृत ट्रांसफार्मर के माध्यम से कम-वोल्टेज (400V/380V) तक ले जाना है, और इसे आवासीय समुदायों, वाणिज्यिक प्लाजा, कारखानों या ईवी चार्जिंग स्टेशनों जैसे अंतिम-उपयोगकर्ता भार में सुरक्षित रूप से वितरित करना है।

पारंपरिक सिविल-निर्मित सबस्टेशनों के विपरीत, YB-24 को व्यक्तिगत घटकों की ऑन-साइट असेंबली की आवश्यकता नहीं होती है। यह पूरी तरह से पूर्व-वायर्ड, पूर्व-परीक्षणित और एकल इकाई के रूप में भेजा गया है। यह एक तेल मुक्त शुष्क प्रकार या बायोडिग्रेडेबल तेल से भरे ट्रांसफार्मर (वैकल्पिक) का उपयोग करता है और प्राकृतिक या मजबूर वायु शीतलन पर निर्भर करता है। बुद्धिमान नियंत्रण प्रणाली दूरस्थ डेटा अधिग्रहण, गलती अलार्म और स्वचालित स्विचिंग को सक्षम बनाती है, जो इसे स्मार्ट ग्रिड अनुप्रयोगों के लिए आदर्श बनाती है।

उत्पाद लाभ

YB-24 इंटेलिजेंट प्रीफैब्रिकेटेड आउटडोर बॉक्स-टाइप सबस्टेशन पारंपरिक सबस्टेशनों पर स्पष्ट लाभ प्रदान करता है:

1. जगह की बचत और त्वरित स्थापना

पारंपरिक सिविल सबस्टेशन के केवल 40% पदचिह्न पर कब्जा है

2-3 दिनों के भीतर एक साधारण कंक्रीट पैड पर स्थापित किया जा सकता है

अलग उपकरण कक्ष या वेंटिलेशन शाफ्ट की कोई आवश्यकता नहीं है

2. उच्च बुद्धि

आरटीयू (रिमोट टर्मिनल यूनिट) से सुसज्जित मानक

4जी/5जी या फाइबर संचार का समर्थन करता है

वोल्टेज, करंट, पावर फैक्टर, तापमान और दरवाजे की स्थिति की वास्तविक समय पर निगरानी

दूरस्थ यात्रा/बंद और पैरामीटर समायोजन

3. सुरक्षा एवं पर्यावरण संरक्षण

तेल मुक्त डिज़ाइन वैकल्पिक (शुष्क-प्रकार ट्रांसफार्मर)

आर्क-प्रतिरोधी उच्च-वोल्टेज कम्पार्टमेंट

IP54 सुरक्षा रेटिंग धूल और पानी के प्रवेश को रोकती है

नीचे से केबल प्रवेश, उजागर जीवित भागों को खत्म करना

4. लागत प्रभावी जीवनचक्र

सिविल सबस्टेशनों की तुलना में 30-40% कम प्रारंभिक निवेश

सिविल इंजीनियरिंग लागत में 60% की कमी

मॉड्यूलर घटक प्रतिस्थापन के कारण कम रखरखाव लागत

5. कठोर वातावरण के प्रति अनुकूलनशीलता

ऑपरेटिंग तापमान रेंज: -25°C से +55°C

तटीय या औद्योगिक क्षेत्रों के लिए जंग रोधी कोटिंग

ठंडे क्षेत्रों के लिए आंतरिक हीटिंग सिस्टम वैकल्पिक

उत्पाद सुविधा

उत्पाद व्यवहार्यता

YB-24 इंटेलिजेंट प्रीफैब्रिकेटेड आउटडोर बॉक्स-टाइप सबस्टेशन उन परिदृश्यों की एक विस्तृत श्रृंखला के लिए उपयुक्त है जहां तेजी से तैनाती, छोटे पदचिह्न और बुद्धिमान संचालन की आवश्यकता होती है।

उत्पादन विवरण

1. संलग्नक निर्माण

उच्च परिशुद्धता के लिए सीएनसी छिद्रण, झुकने और वेल्डिंग

डबल-लेयर पाउडर कोटिंग (जिंक-रिच प्राइमर + पॉलिएस्टर टॉप कोट) ≥80μm

नमक स्प्रे परीक्षण ≥500 घंटे

पानी जमा होने से रोकने के लिए 5° ढलान वाली छत

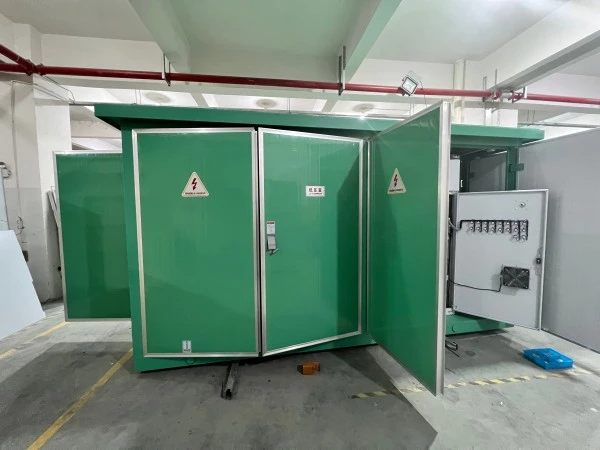

2. आंतरिक लेआउट

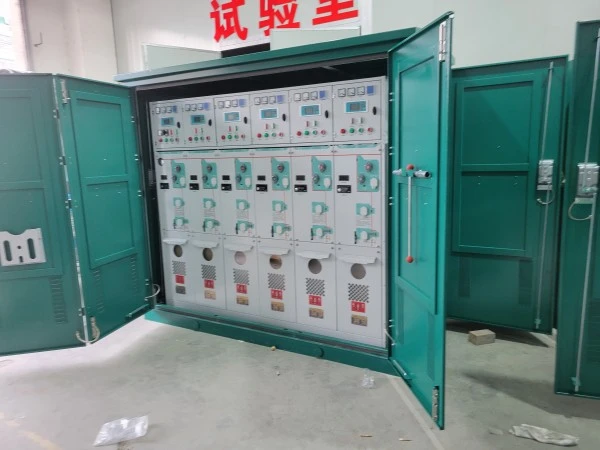

एचवी कम्पार्टमेंट: एसएफ6 रिंग मेन यूनिट या लोड ब्रेक स्विच, लाइटनिंग अरेस्टर, हाई-वोल्टेज फ्यूज

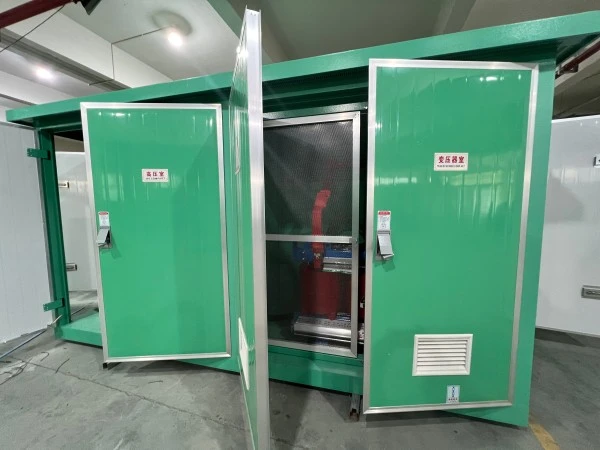

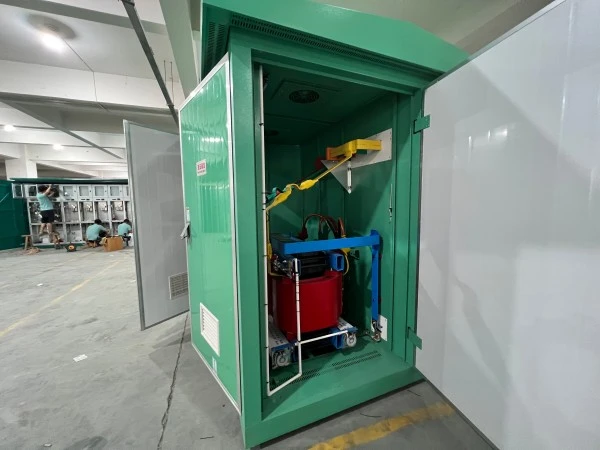

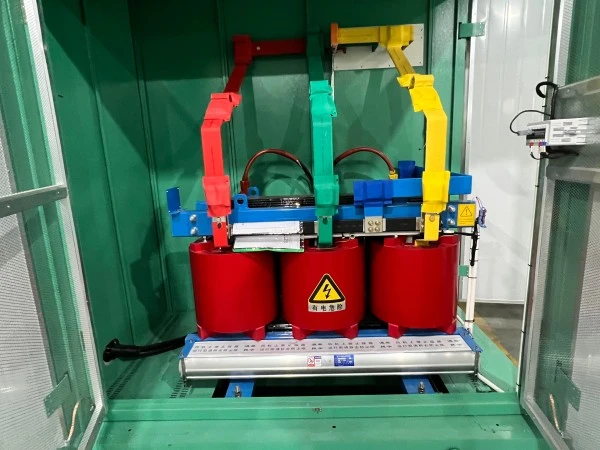

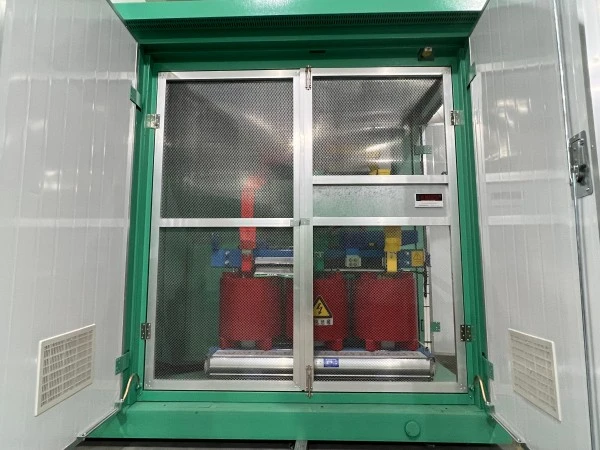

ट्रांसफार्मर कम्पार्टमेंट: रोलर्स पर स्थापित ट्रांसफार्मर, आसान रखरखाव के लिए हटाने योग्य फ्रंट पैनल

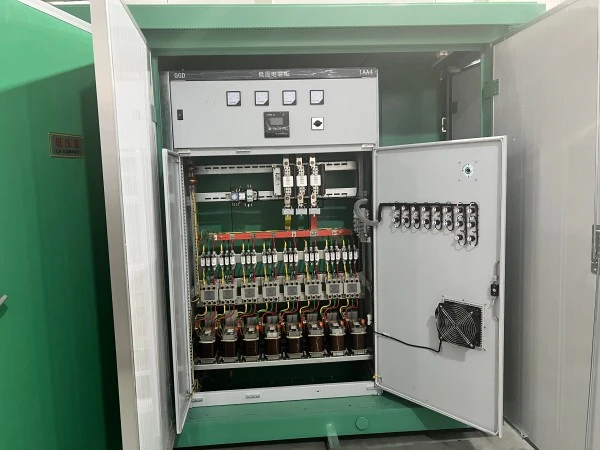

एलवी कम्पार्टमेंट: मुख्य ब्रेकर, शाखा ब्रेकर, स्वचालित कैपेसिटर बैंक, बुद्धिमान निगरानी टर्मिनल

सभी डिब्बे अग्निरोधी धातु विभाजन द्वारा अलग किए गए (कक्षा ए)

3. इंटेलिजेंट सिस्टम विवरण

तापमान की निगरानी: ट्रांसफार्मर वाइंडिंग्स और बाड़े के अंदरूनी हिस्से पर PT100 सेंसर

दरवाजे की स्थिति: अलार्म से क्लाउड तक चुंबकीय संपर्क स्विच

ऊर्जा मीटरिंग: कक्षा 1 या 0.5एस द्विदिश मीटर

रिमोट कंट्रोल: IEC 60870-5-101/104, DNP3.0 को सपोर्ट करता है

स्थानीय नियंत्रण: इवेंट लॉगिंग के साथ पासवर्ड से सुरक्षित एचएमआई

4. केबल एंट्री और ग्राउंडिंग

रबर ग्रोमेट्स के साथ बॉटम केबल एंट्री (IP54 रेटिंग कायम)

सभी डिब्बों में समर्पित कॉपर ग्राउंडिंग बसबार (40×4मिमी)।

ग्राउंडिंग प्रतिरोध ≤4Ω

5. डिलीवरी से पहले गुणवत्ता परीक्षण

विद्युत आवृत्ति वोल्टेज प्रतिरोध परीक्षण (एचवी पक्ष के लिए 35kV, LV पक्ष के लिए 2.5kV)

ट्रांसफार्मर टर्न अनुपात और नो-लोड हानि परीक्षण

इंटेलिजेंट सिस्टम संचार परीक्षण (30 मिनट लगातार पिंग)

वर्षा परीक्षण (1 घंटे के लिए 10 मिमी/मिनट का अनुकरण)

पैकेजिंग एवं बिक्री उपरांत सेवा

पैकेजिंग

पूरी इकाई स्ट्रेच फिल्म + नालीदार कार्डबोर्ड कोनों में लिपटी हुई है

फोर्कलिफ्ट स्लॉट के साथ लकड़ी का फूस का आधार

शिपिंग के दौरान नमी को रोकने के लिए बाड़े के अंदर जलशुष्कक बैग

सभी बाहरी छिद्रों को वाटरप्रूफ टेप से सील कर दिया गया है

बिक्री उपरांत सेवा प्रतिबद्धता

वारंटी अवधि: शिपमेंट की तारीख से 12 महीने (सशुल्क सेवा अनुबंध के साथ 24 या 36 महीने तक बढ़ाई जा सकती है)

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: क्या YB-24 इंटेलिजेंट प्रीफैब्रिकेटेड आउटडोर बॉक्स-टाइप सबस्टेशन उच्च लवणता वाले तटीय क्षेत्रों के लिए उपयुक्त है?

उत्तर: हाँ. मानक संलग्नक ≥80μm मोटाई के साथ जंग रोधी पाउडर कोटिंग का उपयोग करता है और 500 घंटे का नमक स्प्रे परीक्षण पास करता है। अत्यधिक संक्षारक वातावरण (जैसे, बंदरगाह, रासायनिक संयंत्र) के लिए, हम स्टेनलेस स्टील 304/316 बाड़े और आंतरिक बसबारों पर अतिरिक्त कोटिंग प्रदान करते हैं।

Q2: क्या पूरे सबस्टेशन को बदले बिना ट्रांसफार्मर बदला जा सकता है?

उत्तर: हाँ. ट्रांसफार्मर डिब्बे को हटाने योग्य साइड पैनल और रोलर रेल के साथ डिज़ाइन किया गया है। ट्रांसफार्मर को सामने या किनारे से बाहर निकाला जा सकता है, और एचवी या एलवी डिब्बों को परेशान किए बिना एक प्रतिस्थापन इकाई डाली जा सकती है। यह मॉड्यूलैरिटी YB-24 डिज़ाइन की एक प्रमुख विशेषता है।

Q3: क्या इंटेलिजेंट सिस्टम किसी तृतीय-पक्ष SCADA सिस्टम से कनेक्शन का समर्थन करता है?

उत्तर: हाँ. मानक नियंत्रक आरएस485 पर मोडबस आरटीयू और ईथरनेट पर मोडबस टीसीपी का समर्थन करता है। इसे IEC 60870-5-101/104 या DNP3.0 प्रोटोकॉल के लिए भी कॉन्फ़िगर किया जा सकता है। हम सिस्टम एकीकरण के लिए एक संपूर्ण रजिस्टर मानचित्र प्रदान करते हैं।

Q4: क्या शोर सीमा के संबंध में YB-24 को आवासीय भवनों के पास रखने की अनुमति है?

उत्तर: हाँ. ड्राई-टाइप ट्रांसफार्मर के साथ, शोर का स्तर 1 मीटर पर ≤55dB है, जो आवासीय सीमा को पूरा करता है। तेल में डूबे ट्रांसफार्मर के लिए, हम ट्रांसफार्मर डिब्बे के अंदर कंपन डंपिंग पैड और एक ध्वनिक संलग्नक जोड़ते हैं, जिससे शोर ≤48dB तक कम हो जाता है।

Q5: मानक डिलीवरी समय क्या है?

ए: मानक कॉन्फ़िगरेशन (800 केवीए या नीचे, आईपी54, स्टील संलग्नक, रिंग मुख्य इकाई के साथ) के लिए, ऑर्डर की पुष्टि के बाद डिलीवरी 15 --- 20 कार्य दिवस है। कस्टम परियोजनाओं (स्टेनलेस स्टील, विशेष रंग, ओवरहेड लाइन प्रविष्टि के लिए अतिरिक्त ऊंचाई) के लिए 25---30 कार्य दिवसों की आवश्यकता होती है।

Q6: YB-24 के लिए कौन से ट्रांसफार्मर प्रकार उपलब्ध हैं?

A: YB-24 को इसके साथ कॉन्फ़िगर किया जा सकता हैतेल में डूबे ट्रांसफार्मरजैसे कि S13/S20 या एपॉक्सी रेज़िन कास्ट ड्राई-टाइप ट्रांसफार्मर जैसे SCB13/SCB14, परियोजना आवश्यकताओं, स्थापना वातावरण, अग्नि-सुरक्षा आवश्यकताओं और स्थानीय मानकों के आधार पर।
