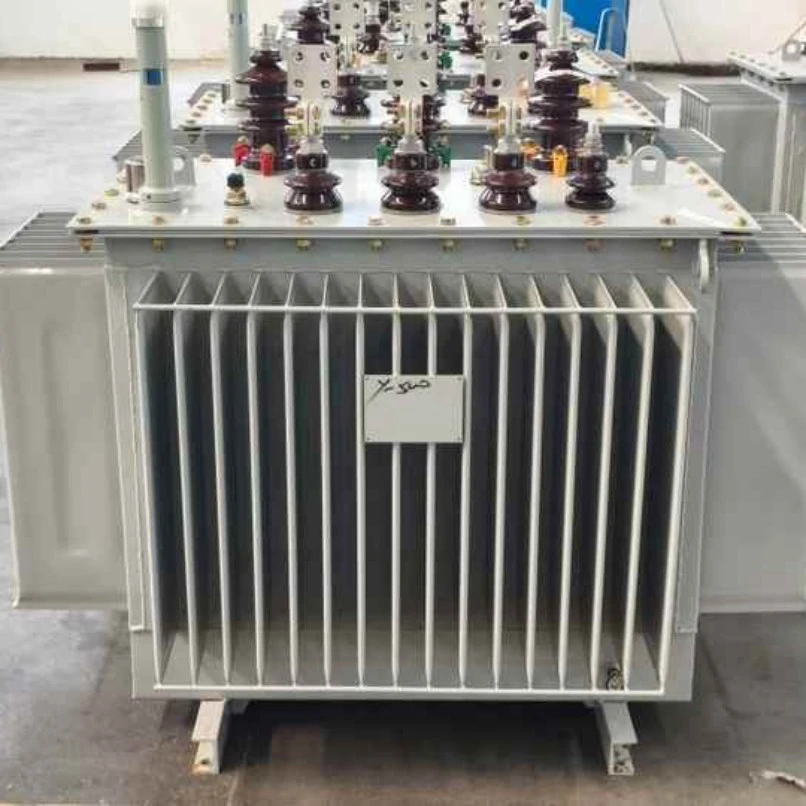

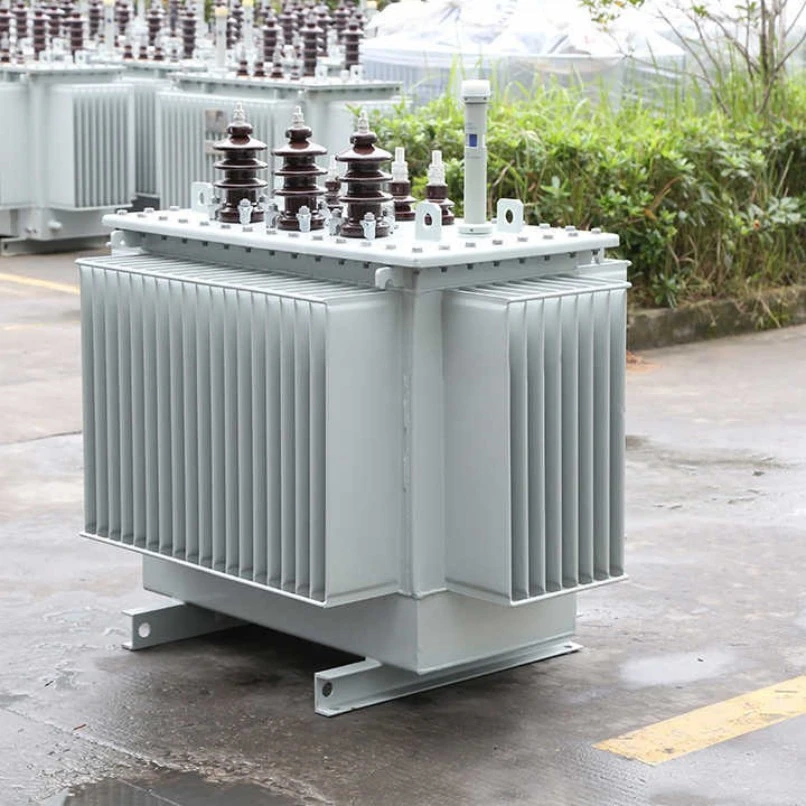

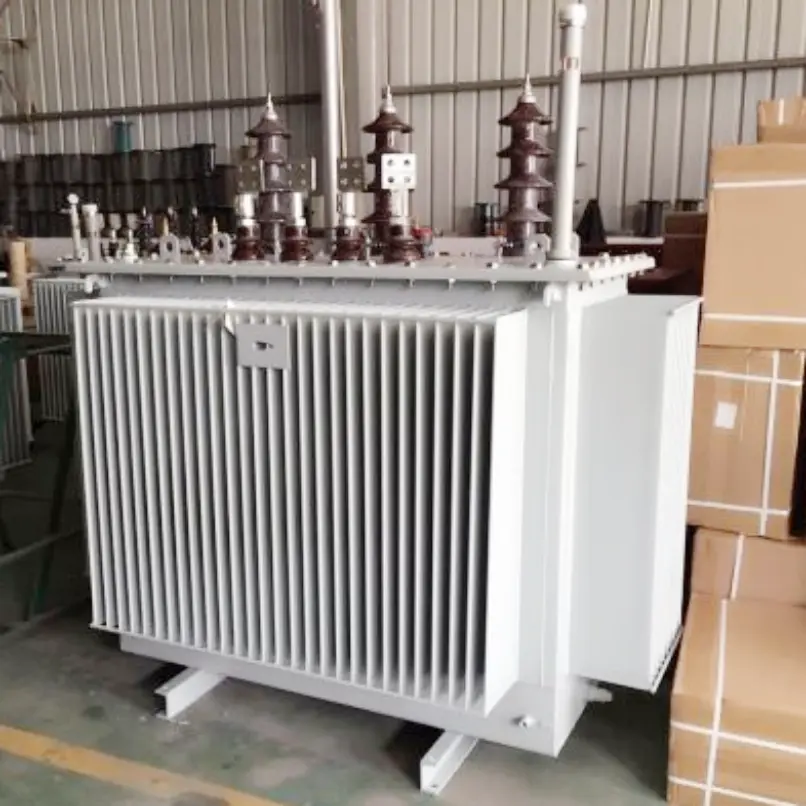

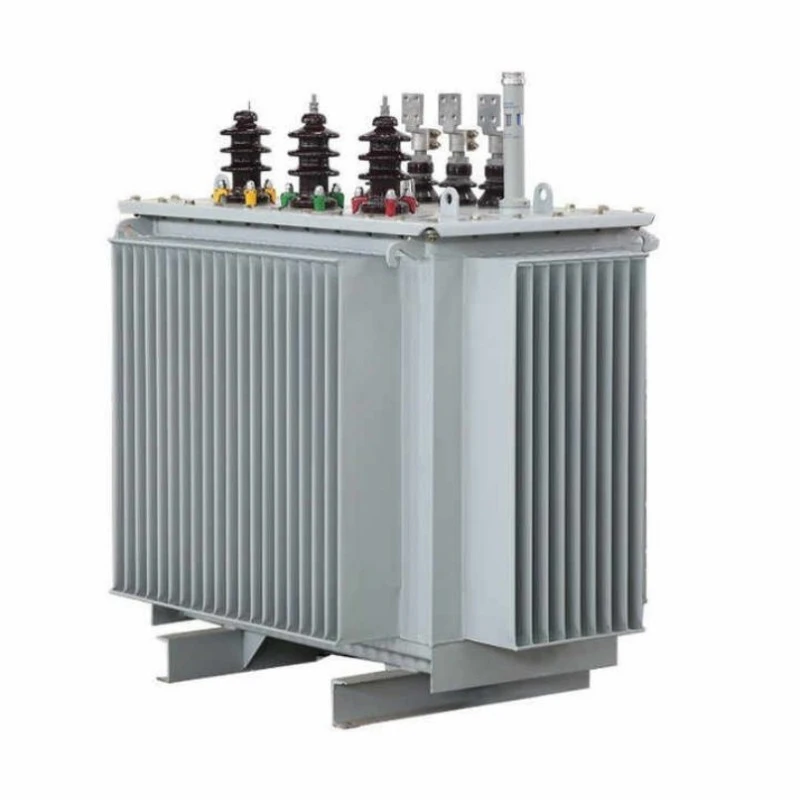

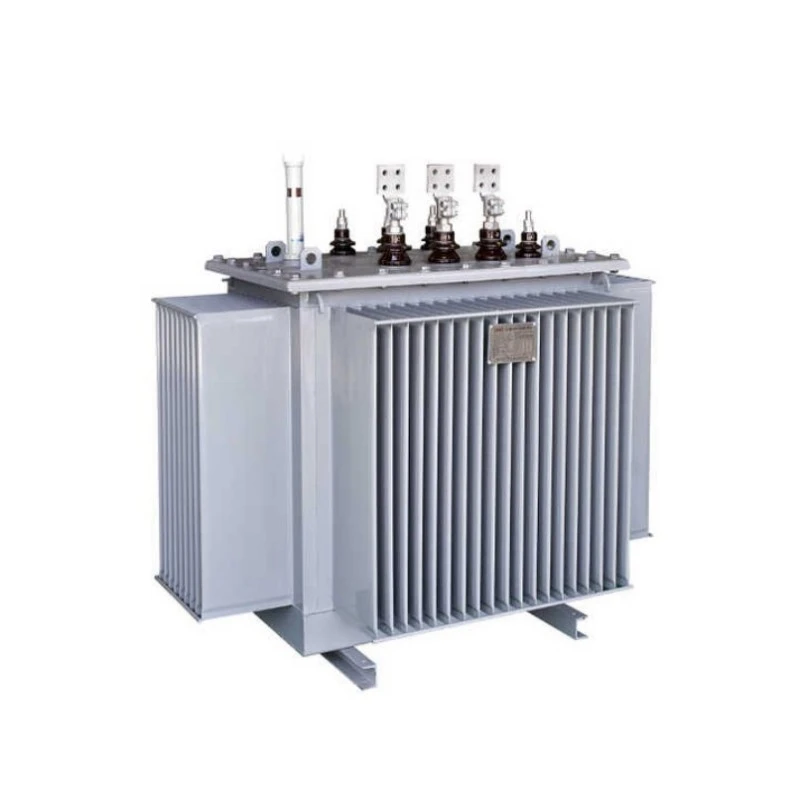

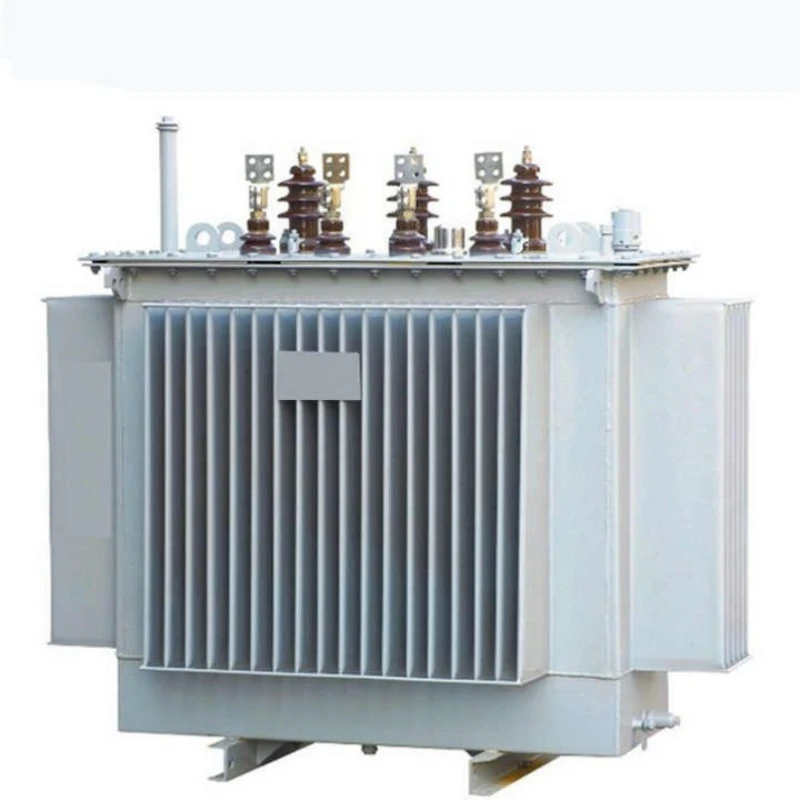

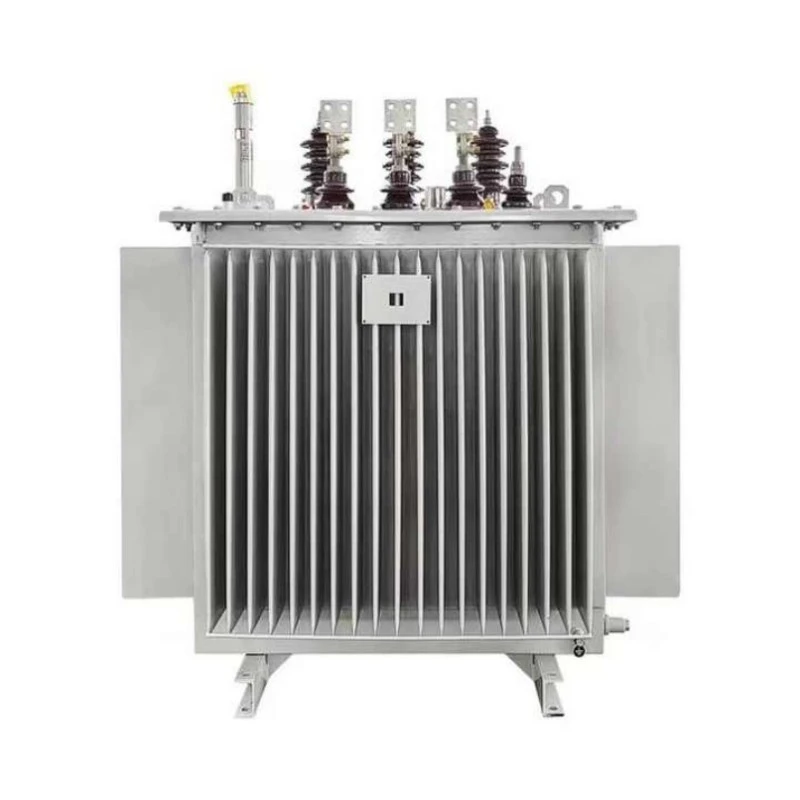

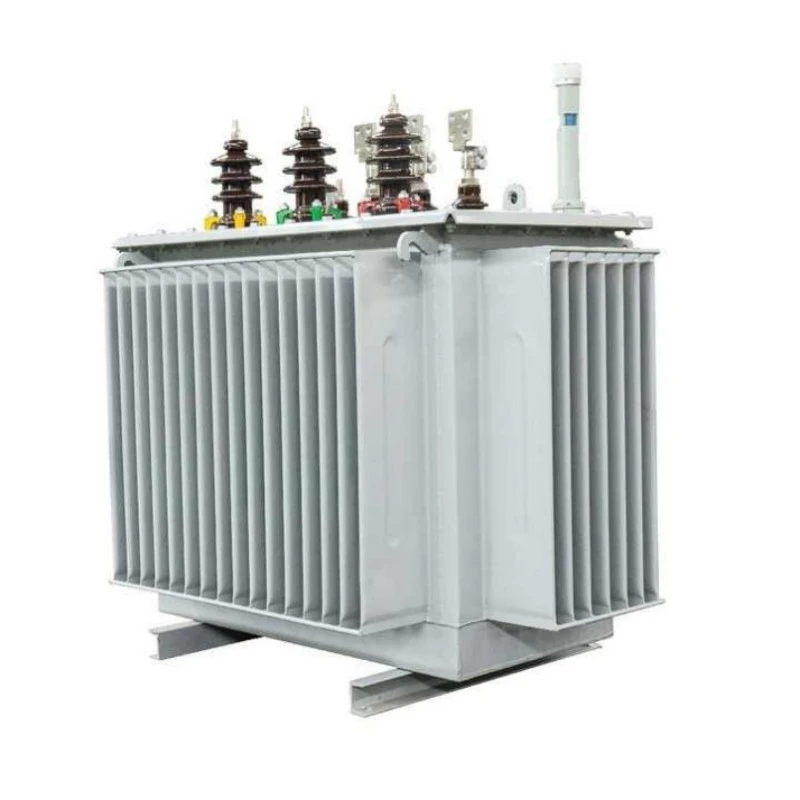

S11 कॉम्पैक्ट सबस्टेशन विद्युत तेल डूबे ट्रांसफार्मर

हमारी कंपनी का S11 कॉम्पैक्ट सबस्टेशन इलेक्ट्रिकल ऑयल डूबे हुए ट्रांसफार्मर एक अत्यधिक कुशल और ऊर्जा-बचत समाधान है जो विशेष रूप से आधुनिक बिजली वितरण नेटवर्क के लिए डिज़ाइन किया गया है। इस उत्पाद को खरीदने से आपको ट्रांसफार्मर को संयोजित करने वाली एक एकीकृत इकाई मिलती है,हाई-वोल्टेज स्विचगियर, और कम वोल्टेज वितरण उपकरण, स्थापना स्थान और निर्माण लागत में काफी बचत करते हैं।

यह उत्पाद कम-नुकसान वाले सिलिकॉन स्टील कोर और उच्च-चालकता तांबे की वाइंडिंग का उपयोग करता है, जिसके परिणामस्वरूप राष्ट्रीय मानकों की तुलना में काफी कम नो-लोड हानि होती है, जिससे दीर्घकालिक संचालन पर ऊर्जा खपत में काफी कमी आती है। तेल में डूबी शीतलन प्रणाली उत्कृष्ट गर्मी अपव्यय सुनिश्चित करती है, उच्च तापमान और उच्च-लोड स्थितियों के तहत भी स्थिर संचालन बनाए रखती है। इसकी कॉम्पैक्ट मॉड्यूलर संरचना परिवहन और स्थापना की सुविधा प्रदान करती है और साइट पर रखरखाव सुरक्षा को बढ़ाती है।

उत्पाद सुविधा और अनुप्रयोग

विशेषताएँ

1. ANSI.IEC.GB.SANS.मानकों को पूरा करें या उससे अधिक करें

2. सुरक्षित संचालन, स्थापना और संचालन।

3. आकर्षक, आधुनिक स्वरूप

4. उचित संरचना

5. पूरी तरह से सीलबंद

6. उच्च सिस्टम विश्वसनीयता

7. संचालन में उच्च सुरक्षा और विश्वसनीयता

8. अधिभार और दक्षता की उच्च क्षमता

9. उत्कृष्ट शॉर्ट सर्किट और थर्मल झेलने की क्षमता वाला मजबूत निर्माण

10. नो-लोड हानि कम होने और लोड हानि कम होने से ट्रांसफार्मर अधिक कुशल होते हैं

S11 कॉम्पैक्ट सबस्टेशन इलेक्ट्रिकल ऑयल डूबे हुए ट्रांसफार्मर कॉम्पैक्ट सबस्टेशन इलेक्ट्रिकल ऑयल डूबे हुए ट्रांसफार्मर के चार मुख्य फायदे हैं:

उच्च दक्षता और ऊर्जा की बचत:कम नुकसान वाले सिलिकॉन स्टील और एक अनुकूलित कोर संरचना का उपयोग करते हुए, नो-लोड लॉस और लोड लॉस दोनों पारंपरिक उत्पादों की तुलना में काफी कम हैं, राष्ट्रीय ऊर्जा-बचत दिशानिर्देशों के साथ संरेखित होते हैं और दीर्घकालिक संचालन पर परिचालन लागत को काफी हद तक कम करते हैं।

बेहतर ताप अपव्यय एवं अधिभार क्षमता:एक के रूप मेंतेल में डूबा ट्रांसफार्मर, यह शीतलन और इन्सुलेशन माध्यम के रूप में उच्च प्रदर्शन वाले इन्सुलेटिंग तेल का उपयोग करता है, जो उच्च गर्मी लंपटता दक्षता प्रदान करता है और उच्च तापमान, भारी भार या कठोर परिस्थितियों में भी स्थिर संचालन बनाए रखता है, जिससे उपकरण की सेवा जीवन प्रभावी ढंग से बढ़ जाता है।

कॉम्पैक्ट संरचना डिज़ाइन:S11 कॉम्पैक्ट सबस्टेशन इलेक्ट्रिकल ऑयल डूबे हुए ट्रांसफार्मर कॉम्पैक्ट सबस्टेशनों के लिए कस्टम-इंजीनियर किए गए हैं, जिसमें एक छोटा पदचिह्न और एक कॉम्पैक्ट संरचना है जो आसान स्थापना और रखरखाव की सुविधा प्रदान करती है। वे विशेष रूप से इनडोर या आउटडोर बिजली वितरण साइटों के लिए उपयुक्त हैं जहां स्थान प्रीमियम पर है।

उच्च विश्वसनीयता एवं सुरक्षा:पूरी तरह से सीलबंद संरचना तेल ऑक्सीकरण और नमी के प्रवेश को प्रभावी ढंग से रोकती है, उत्कृष्ट इन्सुलेशन प्रदर्शन और शॉर्ट-सर्किट झेलने की क्षमता प्रदान करती है, जटिल ग्रिड स्थितियों के तहत दीर्घकालिक सुरक्षित और स्थिर संचालन सुनिश्चित करती है।

आवेदन

ट्रांसफार्मर सामान्य सेवा शर्तें

1. समुद्र तल से ऊंचाई 1000 मीटर से नीचे है;

2. परिवेश का तापमान;

3. उच्चतम हवा का तापमान +40°C;

4. उच्चतम दैनिक औसत हवा का तापमान+30°C;

5. उच्चतम वार्षिक औसत वायु तापमान +20°C;

6. न्यूनतम बाहरी हवा का तापमान -25°C;

मुख्य अनुप्रयोग परिदृश्य

शहरी विद्युत वितरण नेटवर्क:आवासीय क्षेत्रों, वाणिज्यिक क्षेत्रों और औद्योगिक पार्कों में कॉम्पैक्ट सबस्टेशनों के लिए उपयुक्त, उच्च घनत्व बिजली की मांग को पूरा करना।

नई ऊर्जा परियोजनाएँ:S11 कॉम्पैक्ट सबस्टेशन इलेक्ट्रिकल ऑयल डूबे हुए ट्रांसफार्मर का व्यापक रूप से फोटोवोल्टिक और पवन ऊर्जा उत्पादन प्रणालियों के स्टेप-अप या वितरण चरणों में उपयोग किया जाता है, जो कठोर बाहरी वातावरण का सामना करने में सक्षम हैं।

बुनियादी ढाँचा निर्माण:हवाई अड्डों, सबवे, अस्पतालों और डेटा केंद्रों जैसे उच्च बिजली आपूर्ति विश्वसनीयता आवश्यकताओं वाले स्थानों के लिए उपयुक्त।

अस्थायी और आपातकालीन विद्युत आपूर्ति:कॉम्पैक्ट संरचना, परिवहन में आसान, अस्थायी सबस्टेशन या आपातकालीन मरम्मत परिदृश्यों के लिए उपयुक्त।

उत्पाद पैरामीटर (विनिर्देश)

S11 बनाम S13 ट्रांसफार्मर तुलना

सही वितरण ट्रांसफार्मर का चयन आपके प्रोजेक्ट के ऊर्जा दक्षता लक्ष्य, बजट और दीर्घकालिक परिचालन लागत पर निर्भर करता है। S11 और S13 दोनों तेल में डूबे ट्रांसफार्मर व्यापक रूप से बिजली वितरण प्रणालियों में उपयोग किए जाते हैं, लेकिन वे विभिन्न प्रदर्शन प्राथमिकताओं के लिए डिज़ाइन किए गए हैं।

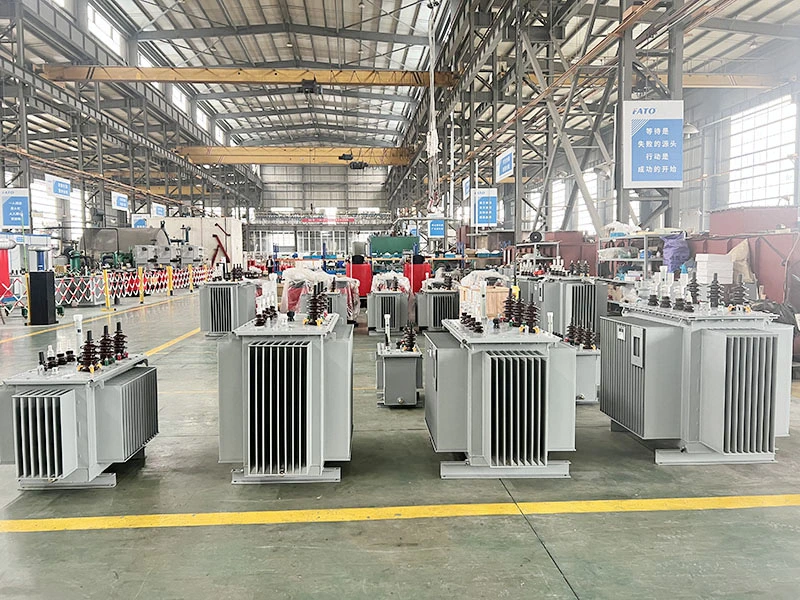

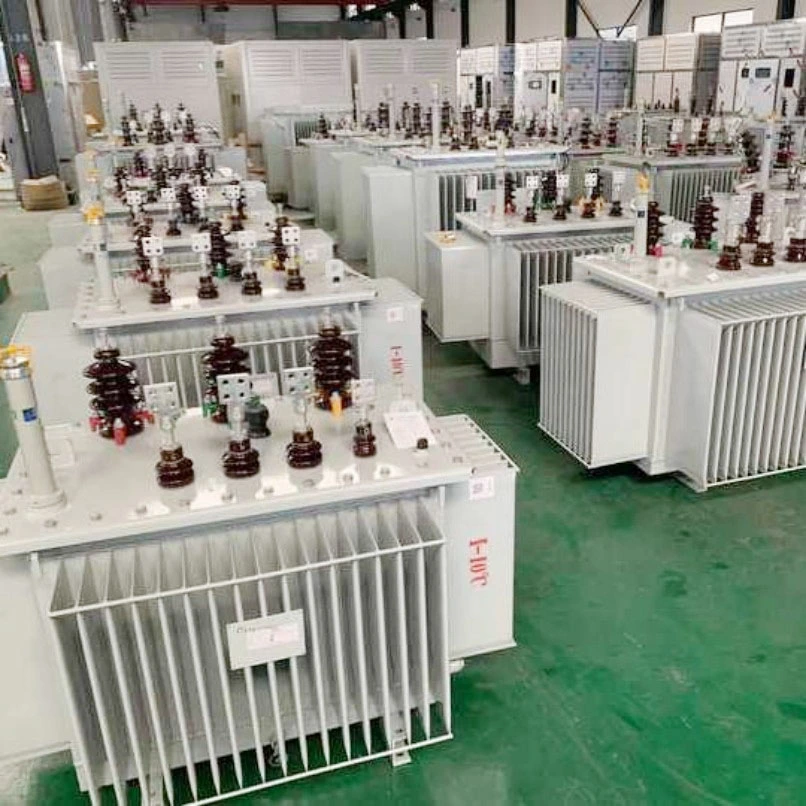

उत्पादन विवरण

मूल सामग्री और प्रक्रिया

S11 कॉम्पैक्ट सबस्टेशन इलेक्ट्रिकल ऑयल डूबे हुए ट्रांसफार्मर कोर का निर्माण उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील का उपयोग करके किया गया है। कोर लेमिनेशन सटीक-कतरनी वाला होता है और तंग जोड़ों और समान चुंबकीय पथों को सुनिश्चित करने के लिए स्वचालित रूप से स्टैक किया जाता है, जो मूल रूप से नो-लोड करंट और आवारा नुकसान को कम करता है।

घुमावदार संरचना

उच्च-वोल्टेज और निम्न-वोल्टेज दोनों वाइंडिंग उच्च विद्युत चालकता और कम प्रतिरोधक हानि के लिए ऑक्सीजन मुक्त तांबे के कंडक्टर का उपयोग करते हैं। इसके अलावा, लो-वोल्टेज वाइंडिंग समान अंतर-परत इन्सुलेशन के साथ फ़ॉइल-वाइंडिंग कॉन्फ़िगरेशन को अपनाते हैं, जो शॉर्ट-सर्किट झेलने की क्षमता को महत्वपूर्ण रूप से बढ़ाता है।

इन्सुलेशन प्रणाली

उच्च गुणवत्ता वाले खनिज इन्सुलेट तेल या वैकल्पिक रूप से, पर्यावरण के अनुकूल उच्च-अग्नि-बिंदु इन्सुलेट तरल पदार्थ का उपयोग उत्कृष्ट ढांकता हुआ शक्ति और रासायनिक स्थिरता प्रदान करने के लिए किया जाता है। तेल-पेपर इन्सुलेशन प्रणाली कठोर वैक्यूम सुखाने और तेल भरने की प्रक्रियाओं से गुजरती है ताकि यह सुनिश्चित किया जा सके कि कोई अवशिष्ट हवा के बुलबुले न रहें, मानक आवश्यकताओं से काफी ऊपर आंशिक निर्वहन शुरूआत वोल्टेज प्राप्त हो, जिससे दीर्घकालिक परिचालन विश्वसनीयता सुनिश्चित हो सके।

संरचनात्मक डिज़ाइन विवरण

टैंक और सीलिंग संरचना

टैंक में एक नालीदार पैनल या एकीकृत फिन-प्रकार रेडिएटर डिज़ाइन शामिल है, जो तेल की मात्रा में उतार-चढ़ाव को स्वचालित रूप से समायोजित करने के लिए लोचदार लचीलापन प्रदान करते हुए शीतलन आवश्यकताओं को पूरा करता है। पूरी तरह से सीलबंद संरचना एक दबाव राहत वाल्व और एक तेल स्तर संकेतक से सुसज्जित है, जो तेल और परिवेशी वायु के बीच संपर्क को रोकती है, जिससे ऑक्सीकरण और नमी अवशोषण से बचा जाता है, और तेल प्रतिस्थापन अंतराल का विस्तार होता है।

कॉम्पैक्ट इंटीग्रेटेड डिज़ाइन

कॉम्पैक्ट सबस्टेशन अनुप्रयोगों के लिए अनुकूलित, S11 कॉम्पैक्ट सबस्टेशन इलेक्ट्रिकल ऑयल डूबे हुए ट्रांसफार्मर उच्च-वोल्टेज स्विचगियर और कम-वोल्टेज वितरण पैनलों के साथ पूर्व-स्थापित एकीकरण को सक्षम बनाता है। विद्युत निकासी और इन्सुलेशन दूरी की आवश्यकताओं को पूरा करते हुए पदचिह्न को न्यूनतम करने के लिए बाहरी आयामों की सटीक गणना की जाती है। तेजी से ऑन-साइट इंस्टॉलेशन और कनेक्शन की सुविधा के लिए लिफ्टिंग लग्स, बेस माउंटिंग होल और केबल एंट्री विधियों को मानकीकृत किया गया है।

सुरक्षा और नियंत्रण विन्यास

तापमान की निगरानी और सुरक्षा

एक तेल तापमान गेज और घुमावदार तापमान संकेतक मानक के रूप में प्रदान किए जाते हैं, जो वास्तविक समय के तापमान की निगरानी और कॉन्फ़िगर करने योग्य अलार्म और ट्रिप संपर्कों की पेशकश को सक्षम करते हैं। उच्च क्षमता वाले ट्रांसफार्मर के लिए, एक वैकल्पिक फाइबर-ऑप्टिक तापमान माप प्रणाली घुमावदार हॉटपॉट तापमान की सटीक निगरानी की अनुमति देती है, जो गतिशील लोड प्रबंधन के लिए डेटा समर्थन प्रदान करती है।

दबाव और तेल स्तर की सुरक्षा

असामान्य आंतरिक टैंक दबाव की स्थिति में विरूपण या टूटने को रोकने के लिए स्वचालित रूप से दबाव जारी करने के लिए एक दबाव राहत वाल्व स्थापित किया गया है। तेल स्तर गेज में निम्न-तेल-स्तर अलार्म फ़ंक्शन होता है, जो समय पर रखरखाव हस्तक्षेप या रिसाव का पता लगाने में सक्षम बनाता है।

गुणवत्ता और परीक्षण आश्वासन

प्रत्येक ट्रांसफार्मर डिलीवरी से पहले व्यापक प्रकार के परीक्षणों और नियमित परीक्षणों से गुजरता है, जिसमें नो-लोड लॉस और लोड लॉस टेस्ट, शॉर्ट-सर्किट प्रतिबाधा परीक्षण, प्रेरित ओवर-वोल्टेज झेलने वाले परीक्षण, आंशिक डिस्चार्ज परीक्षण और बिजली आवेग परीक्षण शामिल हैं। सभी प्रमुख प्रदर्शन संकेतक राष्ट्रीय मानकों और आईईसी विनिर्देशों दोनों की आवश्यकताओं से अधिक हैं, जो जटिल क्षेत्र की स्थितियों के तहत दीर्घकालिक स्थिर संचालन सुनिश्चित करते हैं।

लुगाओ पावर क्यों चुनें?

उन्नत विनिर्माण क्षमताओं और एक कठोर गुणवत्ता प्रबंधन प्रणाली के साथ, लुगाओ पावर दुनिया भर में ग्राहकों को विश्वसनीय बिजली वितरण उपकरण समाधान प्रदान करता है।

विशिष्ट निर्माता- लुगाओ के पास बिजली पारेषण और वितरण उपकरण क्षेत्र में 10 वर्षों से अधिक का अनुभव है, जो तेल में डूबे ट्रांसफार्मर के डिजाइन और निर्माण में विशेषज्ञता रखता है।शुष्क प्रकार के ट्रांसफार्मर, पूर्वनिर्मित सबस्टेशन, और मध्यम और उच्च वोल्टेज स्विचगियर।

सख्त गुणवत्ता नियंत्रण- प्रत्येक S11 श्रृंखला के तेल में डूबे ट्रांसफार्मर को फैक्ट्री छोड़ने से पहले व्यापक नियमित परीक्षण से गुजरना पड़ता है, जिसमें ऑन-साइट ऑपरेशन के दौरान विश्वसनीयता सुनिश्चित करने के लिए नो-लोड और लोड लॉस परीक्षण, इन्सुलेशन प्रतिरोध परीक्षण, घुमावदार प्रतिरोध माप, ढांकता हुआ वोल्टेज झेलने वाले परीक्षण और फैक्ट्री स्वीकृति निरीक्षण शामिल हैं।

अनुकूलित इंजीनियरिंग समाधान- हम उपयोगिताओं, उद्योग, नवीकरणीय ऊर्जा और बुनियादी ढांचा परियोजनाओं सहित विभिन्न क्षेत्रों की जरूरतों को पूरा करने के लिए वोल्टेज रेटिंग, क्षमता, कनेक्शन समूह, शीतलन विधियों, संलग्नक डिजाइन और स्थापना कॉन्फ़िगरेशन के लिए अनुकूलन सेवाएं प्रदान करते हैं।

ऊर्जा-कुशल डिजाइन- हमारे ट्रांसफार्मर उच्च-गुणवत्ता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील शीट और उच्च-चालकता तांबे की वाइंडिंग का उपयोग करके निर्मित होते हैं, जो ऊर्जा की खपत को कम करने, परिचालन दक्षता में सुधार करने और पूरे जीवनचक्र में स्वामित्व की कुल लागत को कम करने के लिए डिज़ाइन किए गए हैं।

अंतर्राष्ट्रीय मानकों का अनुपालन—— हमारे उत्पाद आईएसओ-प्रमाणित गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित होते हैं और आईईसी, जीबी और अन्य प्रासंगिक अंतरराष्ट्रीय मानकों का अनुपालन करते हैं। प्रकार परीक्षण रिपोर्ट और तकनीकी दस्तावेज अनुरोध पर उपलब्ध हैं।

विश्वसनीय वैश्विक आपूर्ति—— एक अनुभवी इंजीनियरिंग और निर्यात टीम द्वारा समर्थित, लुगाओ वैश्विक ग्राहकों को तकनीकी परामर्श, त्वरित कोटेशन, लचीली OEM/ODM सेवाएं, सुरक्षित पैकेजिंग और बिक्री के बाद प्रतिक्रियाशील सहायता प्रदान करता है।

उत्पाद बिक्री के बाद सेवा

1. ट्रांसफार्मर स्थापित होने और साइट पर परिचालन में आने के बाद, इसके रिसाव-मुक्त होने की गारंटी है, और पेंट के छिलने या फीका न होने की गारंटी है। 5 साल की वारंटी प्रदान की जाती है; वारंटी अवधि के भीतर सामान्य उपयोग के तहत होने वाली कोई भी गुणवत्ता समस्या वारंटी द्वारा कवर की जाएगी।

2. सभी S11 कॉम्पैक्ट सबस्टेशन इलेक्ट्रिकल ऑयल डूबे हुए ट्रांसफार्मर उत्पाद सहायक उपकरण की पूर्णता सुनिश्चित करते हुए आजीवन सेवा द्वारा कवर किए जाते हैं।

3. सेवा जीवन 30 वर्ष से कम नहीं है।

4. उपकरण विफलता की स्थिति में, आपूर्तिकर्ता खरीदार से अधिसूचना प्राप्त होने के एक घंटे के भीतर जवाब देगा, और घरेलू स्तर पर 24 घंटे के भीतर तकनीकी कर्मियों को साइट पर भेज देगा।

सेवा प्रतिबद्धता

1. S11 कॉम्पैक्ट सबस्टेशन इलेक्ट्रिकल ऑयल डूबे हुए ट्रांसफार्मर का निर्माण आईएसओ 9001-2008 गुणवत्ता प्रबंधन प्रणाली की आवश्यकताओं के अनुसार सख्ती से किया जाता है, यह सुनिश्चित करता है कि उत्पाद फैक्ट्री छोड़ने से पहले 100% गुणवत्ता मानकों को पूरा करता है।

2. हमारी कंपनी ग्राहकों की संतुष्टि सुनिश्चित करने के लिए व्यापक पूर्व-बिक्री, बिक्री और बिक्री के बाद की सेवा प्रदान करती है।

2. हमारी कंपनी 60 महीने की वारंटी देती है। गुणवत्ता संबंधी किसी भी समस्या की स्थिति में, हम 100% ग्राहक संतुष्टि सुनिश्चित करते हुए उत्पाद की निःशुल्क मरम्मत या प्रतिस्थापन करेंगे।

ट्रांसफार्मर का डिज़ाइन और परीक्षण निम्नलिखित मानकों का अनुपालन करेगा:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《पावर ट्रांसफार्मर》

GB/T6451-2015 《तेल में डूबे पावर ट्रांसफार्मर के लिए विशिष्टता और तकनीकी आवश्यकताएँ》

जेबी/टी3837-2010 《ट्रांसफार्मर उत्पादों के लिए प्रकार पदनाम संकलित करने की विधि》

जीबी/टी311.1-3.11-97 《उच्च वोल्टेज ट्रांसमिशन और परिवर्तन उपकरण के लिए इन्सुलेशन समन्वय और उच्च वोल्टेज परीक्षण तकनीक》

GB10237-88 《पावर ट्रांसफार्मर के लिए इन्सुलेशन स्तर और ढांकता हुआ परीक्षण - बाहरी इन्सुलेशन एयर क्लीयरेंस》

GB7595-87 《सेवा में ट्रांसफार्मर तेल के लिए गुणवत्ता मानक》

GB7328-87 《ट्रांसफार्मर के लिए ध्वनि स्तर का माप》

GB7534-87 《आंशिक निर्वहन का माप》

जीबी/टी15164-94 《तेल में डूबे पावर ट्रांसफार्मर के लिए लोडिंग गाइड》

डीएल/टी586-95 《विद्युत उपकरण उपयोगकर्ताओं के विनिर्माण पर्यवेक्षण के लिए तकनीकी गाइड》

जीबी/टी311.1-3.11-97 《उच्च वोल्टेज ट्रांसमिशन और परिवर्तन उपकरण के लिए इन्सुलेशन समन्वय और उच्च वोल्टेज परीक्षण तकनीक》

GB2536-1990 《ट्रांसफार्मर तेल》

जेबी/टी56011-92 《तेल में डूबे पावर ट्रांसफार्मर के लिए उत्पाद गुणवत्ता वर्गीकरण》

ZBK41005-89 《6-220KV ट्रांसफार्मर का ध्वनि स्तर》
