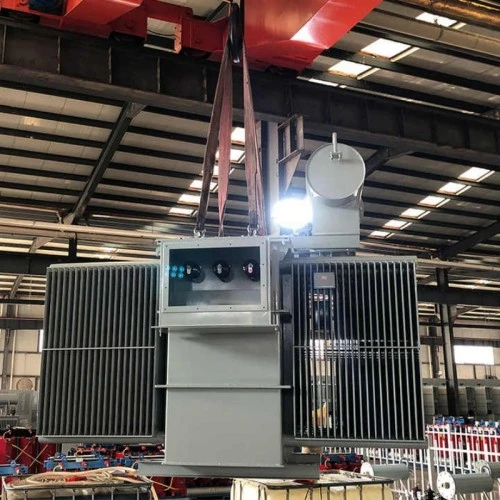

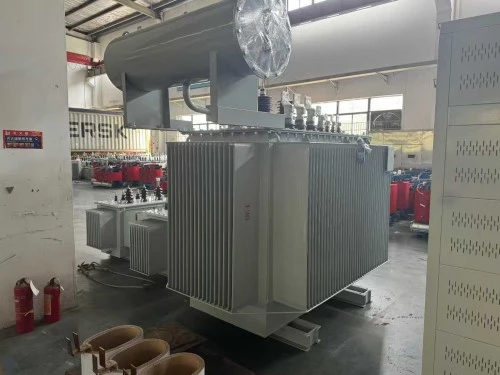

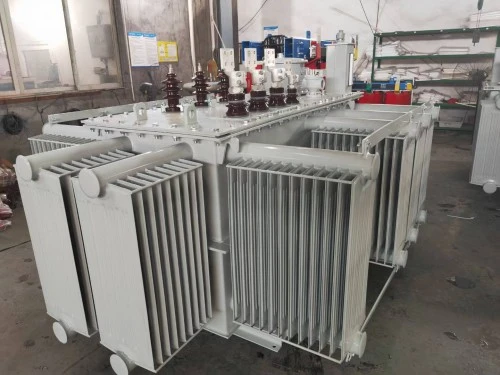

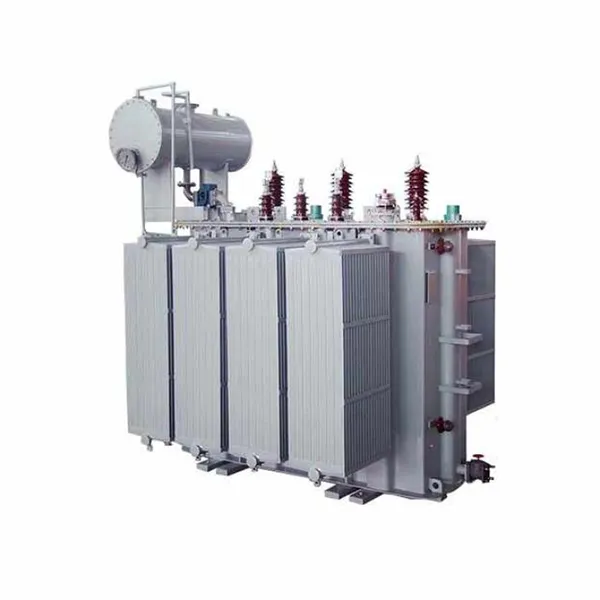

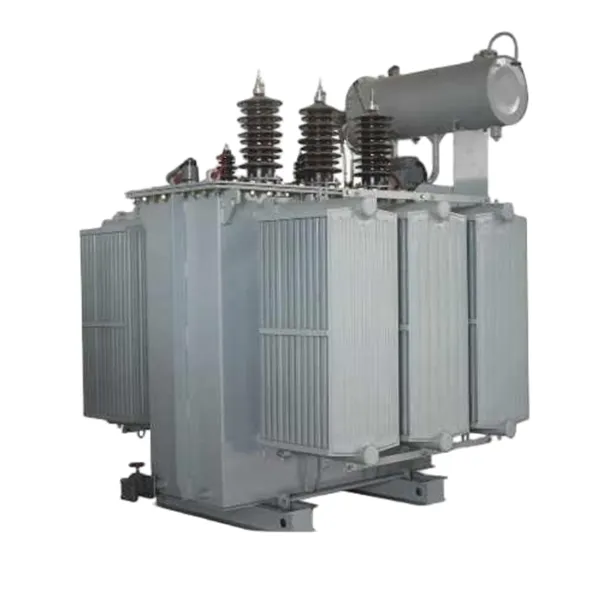

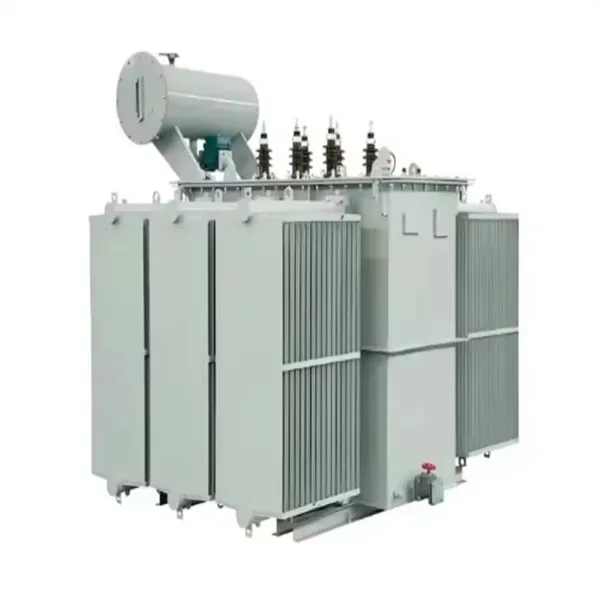

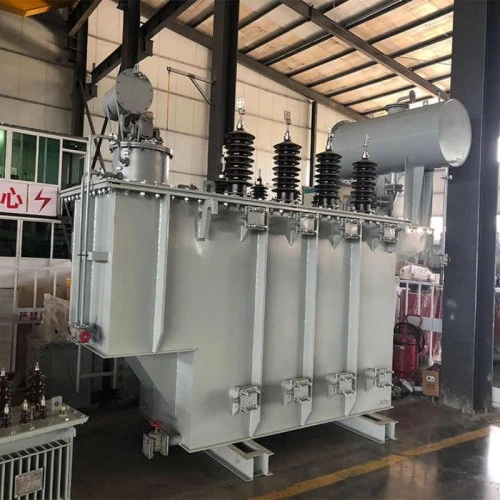

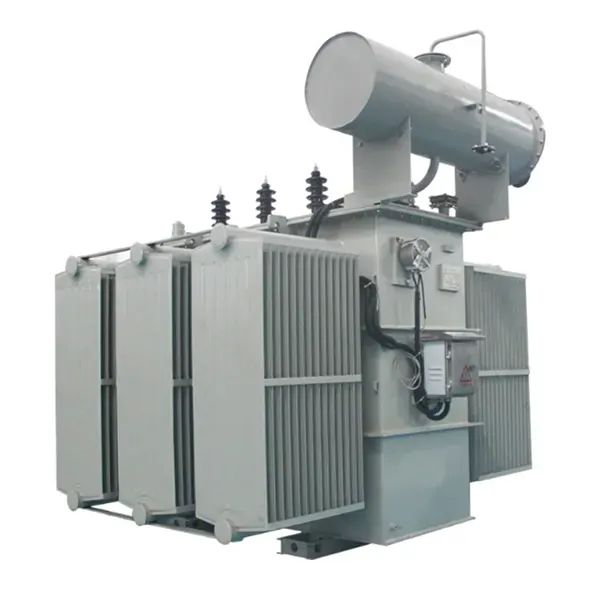

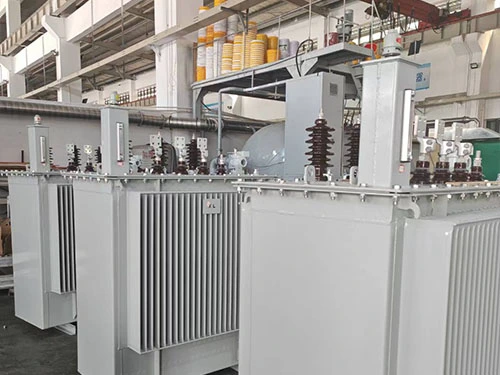

दो घुमावदार एकल चरण तेल डूबे हुए ओएनएएन ट्रांसफार्मर

दो घुमावदार एकल चरण तेल में डूबे ओएनएएन ट्रांसफार्मर पारंपरिक लेकिन अत्यधिक विश्वसनीय बिजली रूपांतरण तकनीक के शिखर का प्रतिनिधित्व करते हैं। परलुगाओ पावर कंपनी लिमिटेड,हम समझते हैं कि किसी भी विद्युत वितरण नेटवर्क की रीढ़ उसके ट्रांसफार्मर की मजबूती में निहित होती है। यह मॉडल विशेष रूप से एक उच्च-पारगम्यता सिलिकॉन स्टील कोर द्वारा अलग किए गए प्राथमिक और माध्यमिक घुमावदार कॉन्फ़िगरेशन का उपयोग करके दो अलग-अलग विद्युत सर्किटों के बीच वोल्टेज को कम करने या बढ़ाने के लिए डिज़ाइन किया गया है।

"ओएनएएन" (तेल प्राकृतिक वायु प्राकृतिक) पदनाम दर्शाता है कि यह इकाई प्राकृतिक संवहन प्रक्रिया पर निर्भर करती है। इंसुलेटिंग तेल गर्म होने पर स्वाभाविक रूप से प्रसारित होता है, जिससे तापीय ऊर्जा टैंक की दीवारों में स्थानांतरित हो जाती है, जो बाद में परिवेशी वायु में फैल जाती है। इससे बाहरी शीतलन प्रशंसकों या पंपों की आवश्यकता समाप्त हो जाती है, जिसके परिणामस्वरूप एक ऐसा ट्रांसफार्मर तैयार होता है जो न केवल शांत होता है बल्कि यांत्रिक विफलता की संभावना भी काफी कम होती है।

ऑटो-ट्रांसफॉर्मर के विपरीत, हमारा दो घुमावदार एकल चरण तेल में डूबा हुआ ओएनएएन ट्रांसफार्मर प्राथमिक और माध्यमिक पक्षों के बीच पूर्ण विद्युत अलगाव प्रदान करता है। यह गैल्वेनिक अलगाव सुरक्षा, प्रभावी ढंग से हार्मोनिक्स को फ़िल्टर करने और संवेदनशील डाउनस्ट्रीम उपकरणों को क्षणिक उछाल से बचाने के लिए महत्वपूर्ण है। चाहे उच्च-वोल्टेज ट्रांसमिशन सबस्टेशनों के लिए उपयोग किया जाए या वाणिज्यिक परिसरों के लिए सेवा प्रवेश ट्रांसफार्मर के रूप में, यह इकाई असाधारण शॉर्ट-सर्किट झेलने की क्षमता और थर्मल प्रदर्शन की गारंटी देती है।

उत्पाद पैरामीटर (विनिर्देश)

लुगाओ पावर कंपनी लिमिटेड विशिष्ट ग्रिड आवश्यकताओं को पूरा करने के लिए उच्च स्तर के अनुकूलन के साथ इन इकाइयों का निर्माण करती है। नीचे मानक तकनीकी विशिष्टताएँ हैं:

उत्पाद सुविधा और अनुप्रयोग

प्रश्न: ऑटो-ट्रांसफार्मर के स्थान पर दो वाइंडिंग डिज़ाइन क्यों चुनें?

1. एचवी और एलवी सर्किट के बीच भौतिक और विद्युत अलगाव प्रदान करता है।

2. उछाल (जैसे, बिजली) को द्वितीयक पक्ष में स्थानांतरित होने से रोकता है।

3. आवासीय, औद्योगिक नियंत्रण और चिकित्सा सुविधाओं में सुरक्षा के लिए आवश्यक।

4. उतार-चढ़ाव वाले भार के तहत बेहतर वोल्टेज विनियमन प्रदान करता है।

प्रश्न: फोर्स्ड कूलिंग के बजाय ONAN कूलिंग का उपयोग क्यों करें?

1. कोई हिलने वाला भाग नहीं (कोई पंखा नहीं, कोई पंप नहीं)--सहायक प्रणाली की विफलता का शून्य जोखिम।

2. सीमित रखरखाव पहुंच वाले दूरस्थ स्थानों के लिए आदर्श।

3. शांत संचालन - शोर-संवेदनशील वातावरण के लिए उपयुक्त।

4. न्यूनतम हस्तक्षेप के साथ जीवनकाल अक्सर 25 वर्ष से अधिक हो जाता है।

प्रश्न: लुगाओ पावर कोर और वाइंडिंग की गुणवत्ता कैसे सुनिश्चित करता है?

1. स्टेप-लैप कोर निर्माण के साथ सीआरजीओ सिलिकॉन स्टील का उपयोग करता है।

2. मानक स्टैक्ड कोर की तुलना में नो-लोड हानियों को लगभग 20% कम कर देता है।

3. उच्च चालकता तांबे या एल्यूमीनियम में वाइंडिंग, समान रूप से घाव।

4. फैक्ट्री छोड़ने से पहले प्रत्येक इकाई हीट-रन और प्रेरित ओवरवॉल्टेज परीक्षणों से गुजरती है।

विशिष्ट अनुप्रयोग परिदृश्य

1. ग्रामीण उपयोगिता वितरण: कृषि पंपों और दूरदराज के खेतों तक बिजली लाइनों का विस्तार।

2. रेलवे सिग्नलिंग: ट्रैक-साइड उपकरणों के लिए विश्वसनीय शक्ति प्रदान करना।

3. आवासीय परिसर: एकल-परिवार के घरों या ऊंची इमारत सेवाओं के लिए मध्यम वोल्टेज को 120V/240V तक कम करना।

4. औद्योगिक प्रकाश व्यवस्था: हेवी-ड्यूटी औद्योगिक प्रकाश ग्रिड को शक्ति प्रदान करना।

5. नवीकरणीय एकीकरण: पृथक एकल-चरण भार को खिलाने के लिए सौर इनवर्टर के साथ युग्मन।

उत्पादन विवरण

1. कोर और वाइंडिंग निर्माण

दो घुमावदार एकल चरण तेल डूबे ओएनएएन ट्रांसफार्मर का दिल इसके मूल में निहित है। लुगाओ पावर उच्च-पारगम्यता सीआरजीओ स्टील से बने एक सटीक-कट, माइटर्ड कोर का उपयोग करता है। यह डिज़ाइन हवा के अंतराल को कम करता है, चुंबकीय प्रवाह और शोर को काफी कम करता है। वाइंडिंग को संकेंद्रित रूप से रखा गया है - एलवी वाइंडिंग को कोर के करीब स्थित किया गया है, जिसके चारों ओर एचवी वाइंडिंग लपेटी गई है। यह व्यवस्था विद्युत चुम्बकीय युग्मन और यांत्रिक शक्ति को अनुकूलित करती है।

2. इन्सुलेशन और टैंक

हम उच्च ग्रेड ट्रांसफार्मर तेल (अनुरोध पर खनिज तेल या प्राकृतिक एस्टर) का उपयोग करते हैं जो ढांकता हुआ इन्सुलेटर और शीतलन माध्यम दोनों के रूप में कार्य करता है। टैंक हेवी-ड्यूटी स्टील से बना है, जो पांच-चरणीय सतह उपचार प्रक्रिया के साथ लेपित है: डीग्रीजिंग, फॉस्फेटिंग, प्राइमिंग, मध्यवर्ती कोटिंग, और यूवी-प्रतिरोधी पेंट का अंतिम टॉपकोट। यह तटीय या आर्द्र वातावरण में संक्षारण प्रतिरोध सुनिश्चित करता है।

3. गुणवत्ता आश्वासन और प्रमाणपत्र

प्रत्येक इकाई आईएसओ 9001:2015 मानकों के अनुपालन में निर्मित होती है। हमारे परीक्षण प्रोटोकॉल में शामिल हैं:

1. नियमित परीक्षण: घुमावदार प्रतिरोध माप, वोल्टेज अनुपात परीक्षण, नो-लोड हानि और वर्तमान माप, शॉर्ट-सर्किट प्रतिबाधा, और ढांकता हुआ परीक्षण।

2. प्रकार परीक्षण: तापमान वृद्धि परीक्षण, बिजली आवेग परीक्षण (एलआई), और शॉर्ट-सर्किट झेलने की क्षमता परीक्षण।

3. हमारे पास IEC 60076 और ANSI/IEEE C57.12.00 जैसे वैश्विक मानकों को पूरा करने वाले प्रमाणपत्र हैं, जो यह सुनिश्चित करते हैं कि हमारे ट्रांसफार्मर अंतरराष्ट्रीय बाजारों में स्वीकार किए जाते हैं।

लुगाओ पावर क्यों चुनें? (प्रतियोगी तुलना)

दो वाइंडिंग सिंगल फेज़ ऑयल इमर्स्ड ओएनएएन ट्रांसफार्मर की सोर्सिंग करते समय, बाजार कम लागत वाले विकल्पों से भरा होता है जो सामग्री की गुणवत्ता से समझौता करते हैं। यही कारण है कि लुगाओ पावर कंपनी लिमिटेड अलग है:

हमारी प्रतिबद्धता: हम सिर्फ ट्रांसफार्मर नहीं बेचते; हम इंजीनियर्ड समाधान प्रदान करते हैं। हमारी तकनीकी टीम प्रतिबाधा गणना, टैप परिवर्तक कॉन्फ़िगरेशन और स्थापना मार्गदर्शन में सहायता करती है। लुगाओ पावर के साथ, आपको एक दो वाइंडिंग सिंगल फेज़ ऑयल डूबे हुए ओएनएएन ट्रांसफार्मर प्राप्त होता है जो कम रखरखाव आवश्यकताओं और उच्च ऊर्जा दक्षता के कारण लगातार स्वामित्व की कम कुल लागत (टीसीओ) प्रदान करता है।

अनुप्रयोग केस अध्ययन: ग्रामीण विद्युतीकरण परियोजना

2024 की दूसरी तिमाही में, दक्षिण पूर्व एशिया में एक नगरपालिका उपयोगिता को बिजली गिरने के कारण आयातित ड्राई-टाइप ट्रांसफार्मर की लगातार विफलताओं का सामना करना पड़ा। उन्होंने लुगाओ पावर की दो वाइंडिंग सिंगल फेज़ ऑयल डूबे हुए ओएनएएन ट्रांसफार्मर इकाइयों (50 केवीए, 11 केवी/230 वी) पर स्विच किया।

परिणाम:

1. कम विफलता दर: दो मानसून सत्रों में 0% विफलता दर।

2. थर्मल प्रदर्शन: ONAN कूलिंग ने 90% लोड के तहत पिछली इकाइयों की तुलना में वाइंडिंग तापमान 15°C कम बनाए रखा।

3. रखरखाव: उपयोगिता ने मजबूत तेल संरक्षण प्रणाली के कारण शून्य रखरखाव हस्तक्षेप की सूचना दी।

पैकेजिंग एवं शिपिंग

यह समझते हुए कि लॉजिस्टिक्स विनिर्माण के समान ही महत्वपूर्ण हो सकता है, लुगाओ पावर यह सुनिश्चित करता है कि प्रत्येक दो वाइंडिंग सिंगल फेज़ ऑयल डूबे हुए ओएनएएन ट्रांसफार्मर को वैश्विक पारगमन के लिए पैक किया गया है।

पैकेजिंग: इकाइयों को उच्च गुणवत्ता वाले इन्सुलेट तेल से भरकर भेजा जाता है। हम निर्यात के लिए लकड़ी के बक्से (आईएसपीएम 15 प्रमाणित) या सुरक्षात्मक आवरण वाले स्टील फ्रेम का उपयोग करते हैं। पारगमन क्षति को रोकने के लिए सर्ज अरेस्टर और झाड़ियों को शॉक-अवशोषक फोम में अलग से पैक किया जाता है।

दस्तावेज़ीकरण: प्रत्येक शिपमेंट में एक व्यापक मैनुअल, परीक्षण रिपोर्ट और इंस्टॉलेशन आरेख शामिल हैं।

लीड समय: मानक इकाइयाँ 20-25 कार्य दिवसों में उपलब्ध हैं। कस्टम ऑर्डर के लिए 30--35 दिनों की आवश्यकता होती है।

लोडिंग का बंदरगाह: निंगबो।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: क्या इस ट्रांसफार्मर का उपयोग अत्यधिक तापमान में बाहर किया जा सकता है?

उत्तर: बिल्कुल. ONAN शीतलन प्रणाली को -25°C से +50°C तक परिवेश के तापमान को संभालने के लिए डिज़ाइन किया गया है। चरम वातावरण (रेगिस्तान या आर्कटिक) के लिए, लुगाओ पावर तेल की मात्रा और टैंक रेडिएटर डिजाइन को तदनुसार समायोजित कर सकता है। मजबूत टैंक कोटिंग यूवी और नमी प्रतिरोध सुनिश्चित करती है, जो दो घुमावदार एकल चरण तेल डूबे हुए ओएनएएन ट्रांसफार्मर को पोल-माउंटिंग या ग्राउंड-स्तरीय आउटडोर इंस्टॉलेशन के लिए आदर्श बनाती है।

Q2: इस ट्रांसफार्मर का सामान्य जीवनकाल क्या है?

उत्तर: उचित स्थापना और आवधिक तेल परीक्षण के साथ, परिचालन जीवनकाल आम तौर पर 25 से 30 वर्ष के बीच होता है। कोर और वाइंडिंग्स को थर्मल क्लास के साथ डिज़ाइन किया गया है जो रेटेड लोड स्थितियों के तहत 30 साल के इन्सुलेशन जीवन की अनुमति देता है। लुगाओ पावर विस्तारित सेवा अनुबंधों के साथ मानक 5-वर्षीय विनिर्माण वारंटी प्रदान करता है।

Q3: क्या आप वोल्टेज विनियमन के लिए नल परिवर्तक प्रदान करते हैं?

उत्तर: हाँ. हम एप्लिकेशन के आधार पर ऑफ-सर्किट टैप चेंजर्स (OCTC) और ऑन-लोड टैप चेंजर्स (OLTC) दोनों प्रदान करते हैं। मानक वितरण के लिए, हम ग्रिड के उतार-चढ़ाव को समायोजित करने के लिए डी-एनर्जेटिक नल (+/- 2.5% या 5%) को एकीकृत करते हैं। यदि आप निरंतर वोल्टेज की आवश्यकता वाले संवेदनशील औद्योगिक उपकरणों के लिए दो घुमावदार एकल चरण तेल डूबे हुए ओएनएएन ट्रांसफार्मर खरीद रहे हैं, तो हम एक ओएलटीसी प्रणाली स्थापित कर सकते हैं।

Q5: मानक ट्रांसफार्मर और आपके द्वारा पेश किए जाने वाले "हेवी ड्यूटी" संस्करण के बीच क्या अंतर है?

उत्तर: हमारी मानक इकाइयाँ वाणिज्यिक और सामान्य आवासीय उपयोग के लिए बनाई गई हैं। हमारा "हैवी ड्यूटी" संस्करणदो घुमावदार एकल चरण तेल डूबे हुए ओएनएएन ट्रांसफार्मरछोटी अवधि के लिए 150% तक के चक्रीय अधिभार का सामना करने के लिए बढ़े हुए तांबे के क्रॉस-सेक्शन, एक प्रबलित कोर योक और उच्च ग्रेड के इंसुलेटिंग तेल (प्राकृतिक एस्टर) की विशेषताएं हैं। यह वेल्डिंग अनुप्रयोगों, खनन उपकरण, या कृषि भार के लिए आदर्श है जहां शुरुआती धाराएं अधिक हैं।

लुगाओ पावर कंपनी लिमिटेड से आज ही संपर्क करें

अपने विद्युत नेटवर्क की निरंतरता सुनिश्चित करें। हमारे दो घुमावदार एकल चरण तेल में डूबे ओएनएएन ट्रांसफार्मर की स्थायित्व, दक्षता और सुरक्षा चुनें। उद्धरण, तकनीकी चित्र, या थोक ऑर्डर छूट के लिए, कृपया नीचे दिए गए पूछताछ फॉर्म का उपयोग करें।
