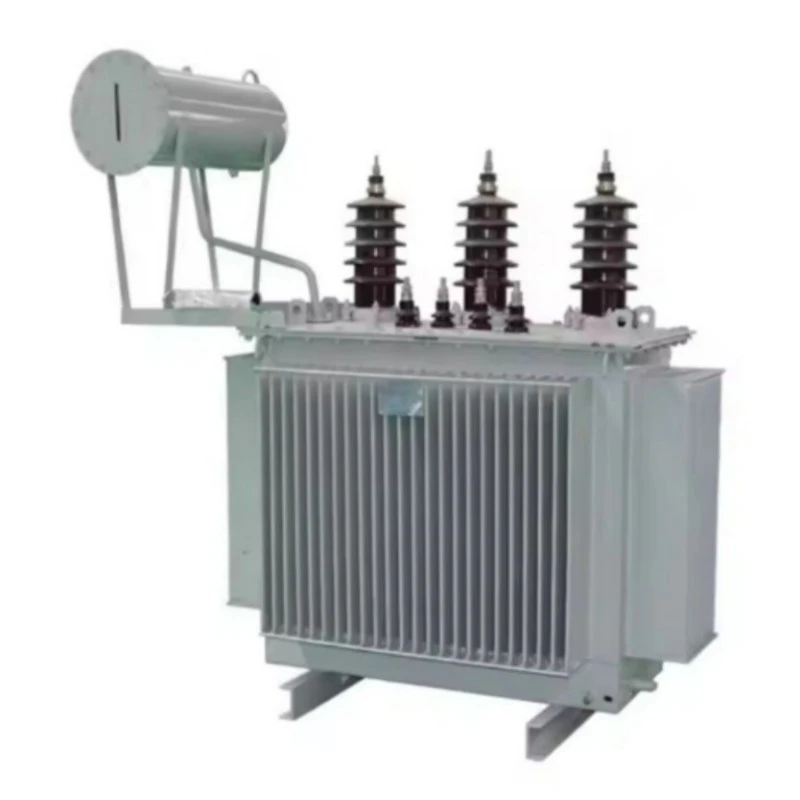

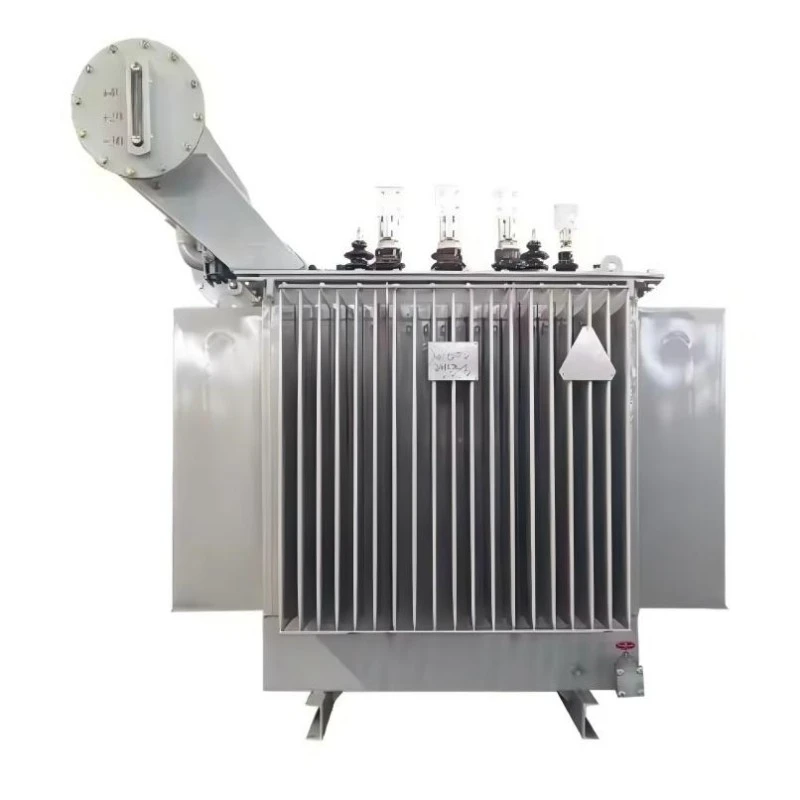

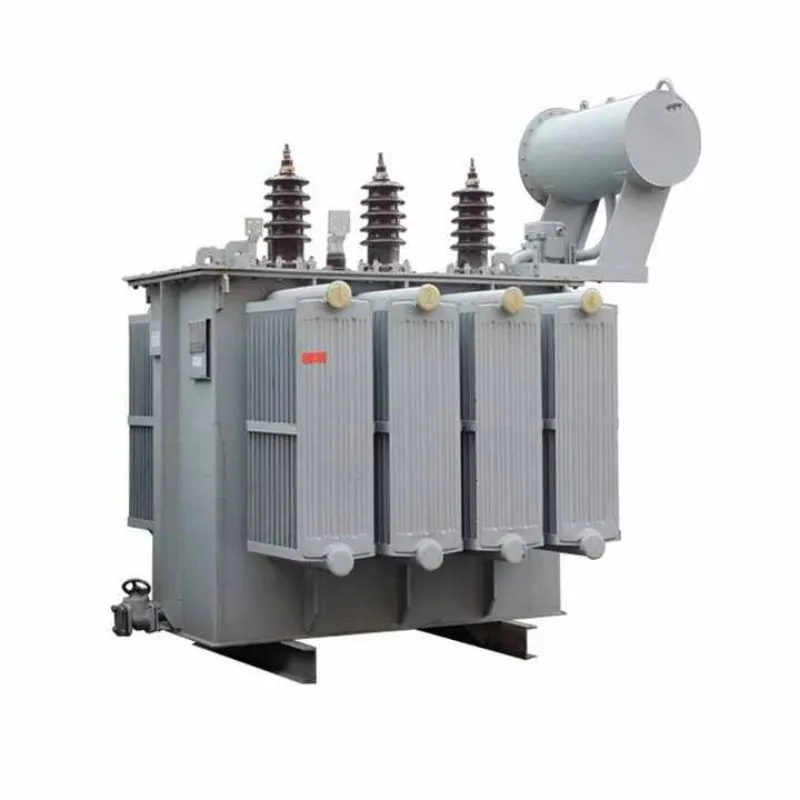

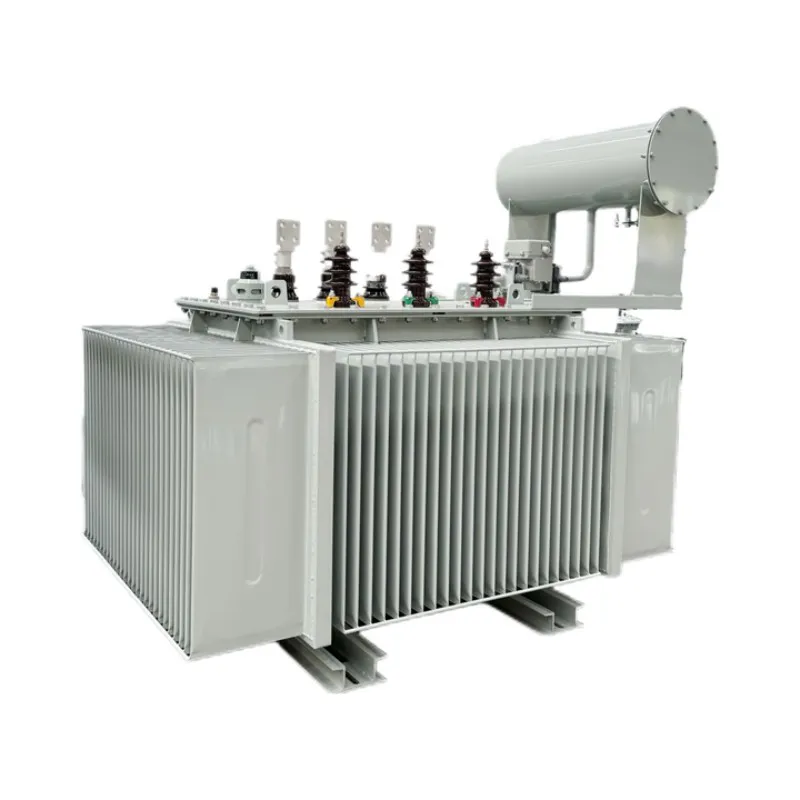

पूरी तरह से सील तीन चरण आउटडोर ऊर्जा-बचत ट्रांसफार्मर

पूरी तरह से सीलबंद तीन चरण वाला आउटडोर ऊर्जा-बचत ट्रांसफार्मर एक अगली पीढ़ी का वितरण उपकरण है जिसे औद्योगिक, वाणिज्यिक और आवासीय अनुप्रयोगों के लिए मध्यम वोल्टेज बिजली (जैसे 10kV या 35kV) को सुरक्षित कम-वोल्टेज बिजली (400V/230V) में परिवर्तित करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है। पारंपरिक ट्रांसफार्मर के विपरीत, जिन्हें नियमित तेल के नमूने और रखरखाव की आवश्यकता होती है, इस इकाई में एक मजबूत, भली भांति बंद करके सील किया गया टैंक है जो वातावरण से इन्सुलेट तेल को पूरी तरह से अलग करता है। यह डिज़ाइन तेल ऑक्सीकरण और नमी के प्रवेश को रोकता है, जो इन्सुलेशन गिरावट और विफलता का प्राथमिक कारण है।

इसके मूल में, यह ट्रांसफार्मर एक उन्नत स्टेप्ड लैप संयुक्त डिजाइन के साथ उच्च-पारगम्यता वाले कोल्ड-रोल्ड अनाज-उन्मुख सिलिकॉन स्टील का उपयोग करता है। यह तकनीक चुंबकीय हिस्टैरिसीस और भंवर धारा हानियों को कम करती है, जिससे नो-लोड हानि मान प्राप्त होता है जो राष्ट्रीय ऊर्जा-दक्षता मानकों से काफी अधिक है। इकाई को बाहरी स्थापना के लिए अनुकूलित किया गया है, जो चरम तापमान, धूल और आर्द्रता के लिए बेहतर प्रतिरोध प्रदान करता है, जिससे यह आधुनिक, कम रखरखाव वाले बिजली वितरण नेटवर्क की आधारशिला बन जाता है।

उत्पाद सुविधा और अनुप्रयोग

प्रमुख विशेषताऐं

रखरखाव-मुक्त संचालन: पूरी तरह से सील नालीदार टैंक एक संरक्षक और ब्रीथ की आवश्यकता को समाप्त करता है, तेल की उम्र बढ़ने को रोकता है और रखरखाव की लागत को कम करता है।

असाधारण ऊर्जा दक्षता: अनुकूलित कोर और उच्च-चालकता तांबे की वाइंडिंग के माध्यम से मानक S11 श्रृंखला ट्रांसफार्मर की तुलना में नो-लोड हानि को 20% तक कम कर देता है।

सुपीरियर अधिभार क्षमता:तेल में डूबी शीतलन प्रणाली(ओएनएएन) निरंतर उच्च भार और चरम मांग वृद्धि के तहत स्थिर संचालन सुनिश्चित करता है।

मजबूत आउटडोर स्थायित्व: मौसम प्रतिरोधी कोटिंग्स और IP54 सुरक्षा के साथ निर्मित, यह अत्यधिक तापमान (-25°C से +40°C), आर्द्रता और UV जोखिम का सामना करता है।

उच्च शॉर्ट-सर्किट प्रतिरोध: एक मजबूत क्लैंपिंग सिस्टम के साथ यांत्रिक रूप से प्रबलित वाइंडिंग्स ग्रिड दोष के दौरान सुरक्षा और विश्वसनीयता सुनिश्चित करते हैं।

मुख्य अनुप्रयोग परिदृश्य

शहरी और ग्रामीण पावर ग्रिड: आवासीय समुदायों, वाणिज्यिक केंद्रों और ग्रामीण विद्युतीकरण परियोजनाओं में कॉम्पैक्ट सबस्टेशनों के लिए आदर्श जहां विश्वसनीय, कम रखरखाव वाले उपकरण आवश्यक हैं। पूरी तरह से सीलबंद तीन चरण आउटडोर ऊर्जा-बचत ट्रांसफार्मर इन वातावरणों में उत्कृष्टता प्राप्त करता है।

औद्योगिक पार्क और कारखाने: भारी मशीनरी, प्रसंस्करण लाइनों और विनिर्माण संयंत्रों के लिए स्थिर शक्ति प्रदान करता है, आसानी से परिवर्तनीय भार को संभालता है।

नवीकरणीय ऊर्जा एकीकरण: सौर खेतों और पवन ऊर्जा संयंत्रों के लिए बिल्कुल सही, जहां ग्रिड कनेक्शन के लिए वोल्टेज बढ़ाने के लिए बाहरी स्थायित्व और उच्च दक्षता महत्वपूर्ण है।

बुनियादी ढांचा परियोजनाएं: हवाई अड्डों, सबवे सिस्टम, डेटा केंद्रों और अस्पतालों में तैनात जहां बिजली आपूर्ति की विश्वसनीयता पर समझौता नहीं किया जा सकता है।

अस्थायी और आपातकालीन शक्ति: इसका कॉम्पैक्ट पदचिह्न और मजबूत निर्माण इसे अस्थायी सबस्टेशन या आपातकालीन मरम्मत स्थलों के लिए आदर्श बनाता है।

उत्पाद पैरामीटर (विनिर्देश)

उत्पादन विवरण

मुख्य सामग्री और विनिर्माण प्रक्रिया

इस ट्रांसफार्मर का कोर उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील का उपयोग करके निर्मित किया गया है। लेमिनेशन को 45° स्टेप्ड लैप जॉइंट प्रक्रिया का उपयोग करके सटीक रूप से काटा और स्टैक किया जाता है, जिससे एक कसकर एकीकृत चुंबकीय सर्किट सुनिश्चित होता है। यह तकनीक भंवर धारा के नुकसान को कम करती है और चुंबकीय धारा को कम करती है, जिससे इसकी ऊर्जा-बचत क्षमता का आधार बनता है। कंपन को कम करने और शांत संचालन सुनिश्चित करने के लिए कोर को अर्ध-शुष्क ग्लास टेप से सुरक्षित किया गया है।

घुमावदार संरचना

उच्च-वोल्टेज और निम्न-वोल्टेज दोनों वाइंडिंग्स का निर्माण ऑक्सीजन मुक्त तांबे के कंडक्टरों से किया जाता है, जिन्हें उनकी उच्च चालकता और कम प्रतिरोधक हानि के लिए चुना जाता है। लो-वोल्टेज वाइंडिंग अनुदैर्ध्य तेल नलिकाओं के साथ फ़ॉइल-घाव विन्यास को अपनाती है, जो न केवल गर्मी अपव्यय को बढ़ाती है बल्कि शॉर्ट-सर्किट बलों का सामना करने के लिए बेहतर यांत्रिक शक्ति भी प्रदान करती है।

टैंक और सीलिंग प्रौद्योगिकी

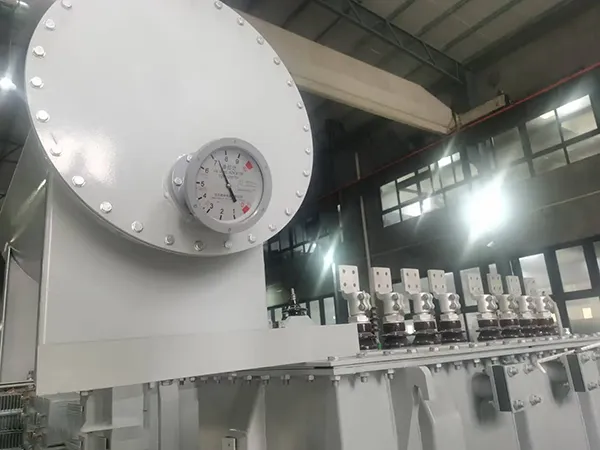

इस ट्रांसफार्मर की खासियत इसका पूरी तरह से सीलबंद नालीदार टैंक है। पारंपरिक डिजाइनों के विपरीत, नालीदार पैनल तापमान में उतार-चढ़ाव के कारण तेल की मात्रा में परिवर्तन को समायोजित करने के लिए विस्तारित और सिकुड़ते हैं, जिससे पारंपरिक संरक्षक की आवश्यकता समाप्त हो जाती है। यह एक पूरी तरह से बंद प्रणाली बनाता है, जो इन्सुलेटिंग तेल को बाहरी हवा से संपर्क करने से रोकता है, जिससे ऑक्सीकरण, नमी अवशोषण और कीचड़ गठन समाप्त हो जाता है। एक दबाव राहत वाल्व और एक उच्च परिशुद्धता तेल स्तर गेज मानक सुरक्षा विशेषताएं हैं।

इन्सुलेशन प्रणाली

पूरी तरह से सीलबंद तीन चरण आउटडोर ऊर्जा-बचत ट्रांसफार्मर उच्च गुणवत्ता वाले खनिज इन्सुलेट तेल का उपयोग करता है जो कठोर वैक्यूम सुखाने और तेल भरने की प्रक्रिया से गुजरता है। यह सुनिश्चित करता है कि टैंक के भीतर कोई अवशिष्ट हवा या नमी न रहे, एक उच्च आंशिक निर्वहन आरंभ वोल्टेज प्रदान करता है और दीर्घकालिक ढांकता हुआ विश्वसनीयता की गारंटी देता है।

गुणवत्ता आश्वासन एवं प्रमाणन

प्रमाणपत्र: ISO 9001:2008, CE, और राष्ट्रीय ट्रांसफार्मर परीक्षण केंद्रों से व्यापक प्रकार की परीक्षण रिपोर्ट।

नियमित परीक्षण: प्रत्येक इकाई 100% फ़ैक्टरी परीक्षण से गुजरती है, जिसमें नो-लोड लॉस, लोड लॉस, शॉर्ट-सर्किट प्रतिबाधा, प्रेरित ओवर-वोल्टेज झेलना और आंशिक डिस्चार्ज परीक्षण शामिल हैं।

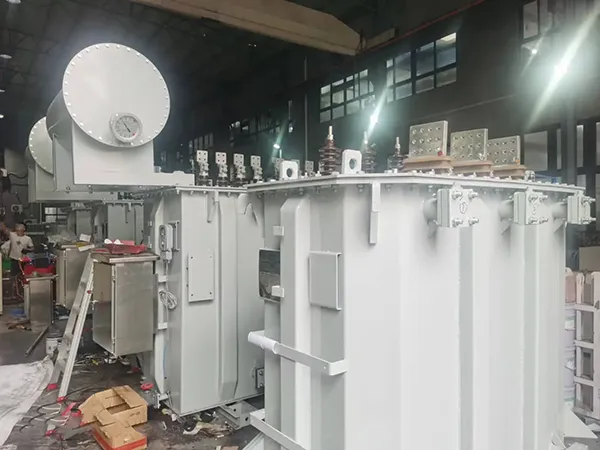

गुणवत्ता नियंत्रण: हमारी विनिर्माण प्रक्रिया में कोर असेंबली, वाइंडिंग और अंतिम असेंबली की वास्तविक समय की निगरानी की सुविधा है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक ट्रांसफार्मर हमारे कड़े गुणवत्ता मानकों को पूरा करता है।

लुगाओ पावर क्यों चुनें?

लुगाओ पावर को चुनने का मतलब है दीर्घायु के लिए तैयार किए गए उत्पाद में निवेश करना। पूरी तरह से सीलबंद तीन चरण आउटडोर ऊर्जा-बचत ट्रांसफार्मर के निर्माण में हमारी विशेषज्ञता यह सुनिश्चित करती है कि आपको एक ऐसी इकाई मिले जो न केवल आपकी विद्युत मांगों को पूरा करती है बल्कि कम कार्बन उत्सर्जन और कम परिचालन बजट में भी योगदान देती है।

बिक्री के बाद सेवा

5-वर्ष की वारंटी: हम रिसाव-मुक्त और पेंट-छील-मुक्त संचालन की गारंटी देते हैं। सामान्य उपयोग के तहत कोई भी विनिर्माण दोष निःशुल्क मरम्मत या प्रतिस्थापन के लिए कवर किया जाता है।

आजीवन सेवा सहायता: ट्रांसफार्मर के पूरे जीवन के लिए स्पेयर पार्ट्स और तकनीकी सहायता उपलब्ध है।

30-वर्षीय सेवा जीवन: तीन दशकों का विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उच्च-ग्रेड सामग्री के साथ डिज़ाइन किया गया।

तीव्र प्रतिक्रिया: उपकरण विफलता की स्थिति में, हमारी टीम अधिसूचना के एक घंटे के भीतर प्रतिक्रिया देती है और घरेलू स्तर पर 24 घंटे के भीतर तकनीकी कर्मियों को साइट पर भेजती है।

पैकेजिंग एवं डिलिवरी

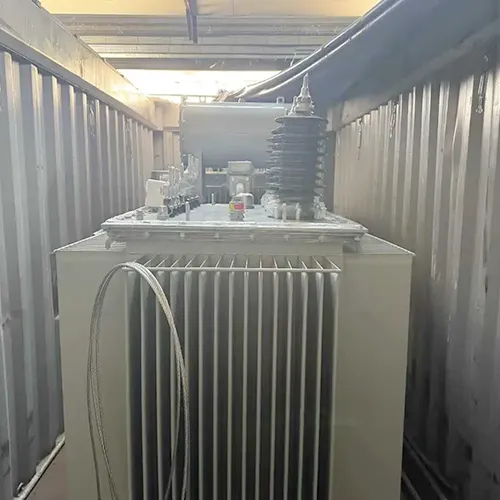

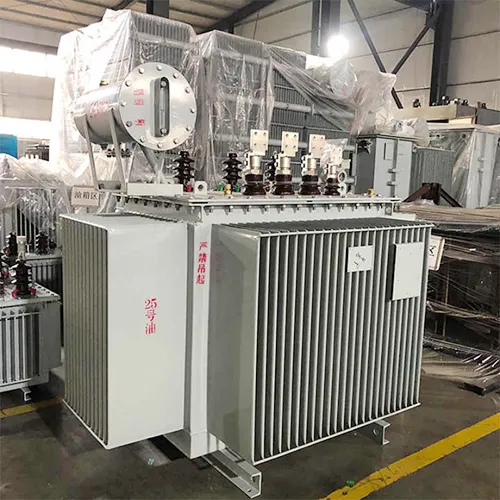

पैकेजिंग: पूरी तरह से सीलबंद तीन चरण आउटडोर ऊर्जा-बचत ट्रांसफार्मर को मौसम प्रतिरोधी लकड़ी के टोकरे में सुरक्षित रूप से पैक किया जाता है या परिवहन के दौरान इष्टतम सुरक्षा के लिए लपेटा जाता है।

शिपिंग स्थिति: फैक्ट्री परीक्षण रिपोर्ट, इंस्टॉलेशन मैनुअल और विस्तृत आयामी चित्रों के साथ टैंक को पूरी तरह से सील करके तेल से भरा हुआ वितरित किया गया।

मानक सहायक उपकरण: प्रत्येक इकाई में एक तेल स्तर गेज, दबाव राहत वाल्व, डायल थर्मामीटर, उच्च-वोल्टेज और कम-वोल्टेज बुशिंग, ग्राउंडिंग बोल्ट और स्थापना के लिए एक पूरा हार्डवेयर सेट शामिल है।

प्रश्नोत्तर: अक्सर पूछे जाने वाले प्रश्न

Q1: पूरी तरह से सीलबंद तीन चरण वाला आउटडोर ऊर्जा-बचत ट्रांसफार्मर क्या है?

A1: यह एक वितरण ट्रांसफार्मर है जिसे भली भांति बंद करके सील किए गए टैंक के साथ बाहरी उपयोग के लिए डिज़ाइन किया गया है। तेल संरक्षक वाली पारंपरिक इकाइयों के विपरीत, यह डिज़ाइन इंसुलेटिंग तेल को हवा से संपर्क करने से रोकता है, ऑक्सीकरण और नमी अवशोषण के जोखिम को समाप्त करता है, जो रखरखाव को काफी कम करता है और इसके जीवनकाल को बढ़ाता है।

Q2: पुराने मॉडलों की तुलना में यह ट्रांसफार्मर ऊर्जा कैसे बचाता है?

ए2: उच्च-पारगम्यता अनाज-उन्मुख सिलिकॉन स्टील और एक अनुकूलित कोर संयुक्त संरचना के उपयोग के माध्यम से ऊर्जा बचत हासिल की जाती है। यह पारंपरिक S9 या S11 श्रृंखला ट्रांसफार्मर की तुलना में नो-लोड (हिस्टैरिसीस और एड़ी करंट) हानि को 15-20% से कम कर देता है, जिससे यूनिट के जीवनकाल में बिजली बिल में काफी कमी आती है।

Q3: क्या यह ट्रांसफार्मर वास्तव में रखरखाव-मुक्त है?

A3: हाँ, सामान्य परिचालन स्थितियों के तहत। चूंकि पूरी तरह से सीलबंद तीन चरण आउटडोर ऊर्जा-बचत ट्रांसफार्मर बिना सांस के एक नालीदार टैंक का उपयोग करता है, तेल हवा या नमी के संपर्क में आने से कभी खराब नहीं होता है। यह पारंपरिक ट्रांसफार्मर के लिए आवश्यक आवधिक तेल परीक्षण, फ़िल्टरिंग या प्रतिस्थापन की आवश्यकता को समाप्त करता है।

Q4: क्या यह ट्रांसफार्मर शॉर्ट-सर्किट स्थितियों को सुरक्षित रूप से संभाल सकता है?

उ4: बिल्कुल. इसे फ़ॉइल-वाउंड लो-वोल्टेज कॉइल्स और एक मजबूत क्लैंपिंग सिस्टम का उपयोग करके यांत्रिक रूप से प्रबलित वाइंडिंग के साथ डिज़ाइन किया गया है। टाइप परीक्षण चरण के दौरान सभी इकाइयों को कठोर शॉर्ट-सर्किट प्रभाव परीक्षणों के अधीन किया जाता है ताकि यह सुनिश्चित किया जा सके कि वे बिना किसी क्षति के ग्रिड दोषों का सामना कर सकें।
