स्टेप अप थ्री फेज़ मीडियम वोल्टेज इलेक्ट्रिक ट्रांसफार्मर

लुगाओ पावर कंपनी लिमिटेड, ग्रिड एकीकरण और औद्योगिक अनुप्रयोगों के लिए कम-वोल्टेज इनपुट को मध्यम-वोल्टेज स्तर तक बढ़ाने के लिए इंजीनियर किए गए उच्च दक्षता वाले स्टेप-अप तीन चरण वाले मध्यम वोल्टेज इलेक्ट्रिक ट्रांसफार्मर का निर्माण करती है। एक विश्वसनीय स्टेप-अप ट्रांसफार्मर निर्माता के रूप में हमारी कंपनी, हमारा मुख्य लाभ उन्नत कोर सामग्री, अनुकूलित चुंबकीय सर्किट डिजाइन और मजबूत इन्सुलेशन सिस्टम में निहित है, जो परिवर्तनीय लोड स्थितियों के तहत स्थिर वोल्टेज बूस्टिंग सुनिश्चित करता है। विश्वसनीय, दीर्घकालिक प्रदर्शन चाहने वाली नवीकरणीय ऊर्जा और औद्योगिक बिजली प्रणालियों के लिए आदर्श।

जांच भेजें

उत्पाद वर्णन

हमारे स्टेप अप थ्री फेज़ मीडियम वोल्टेज इलेक्ट्रिक ट्रांसफार्मर को लो-वोल्टेज पावर (जैसे 0.4kV) को मीडियम-वोल्टेज आउटपुट (जैसे 11kV, 22kV, या 33kV) में बदलने के लिए डिज़ाइन किया गया है, जो लंबी दूरी पर कुशल ट्रांसमिशन या वितरण नेटवर्क में एकीकरण को सक्षम बनाता है। यह उत्पाद नवीकरणीय ऊर्जा परियोजनाओं, औद्योगिक सुविधाओं और विश्वसनीय वोल्टेज उन्नयन की आवश्यकता वाले बिजली स्टेशनों के लिए आवश्यक है।

ट्रांसफार्मर में एक उच्च-पारगम्यता अनाज-उन्मुख सिलिकॉन स्टील कोर और ऑक्सीजन-मुक्त तांबे की वाइंडिंग होती है, जो न्यूनतम नुकसान और उच्च तापीय स्थिरता सुनिश्चित करती है।तेल डूबे शीतलन प्रणालीबेहतर गर्मी अपव्यय प्रदान करता है, जबकि पूरी तरह से सीलबंद संरचना पर्यावरणीय प्रदूषण से बचाती है, रखरखाव की जरूरतों को कम करती है और सेवा जीवन का विस्तार करती है।

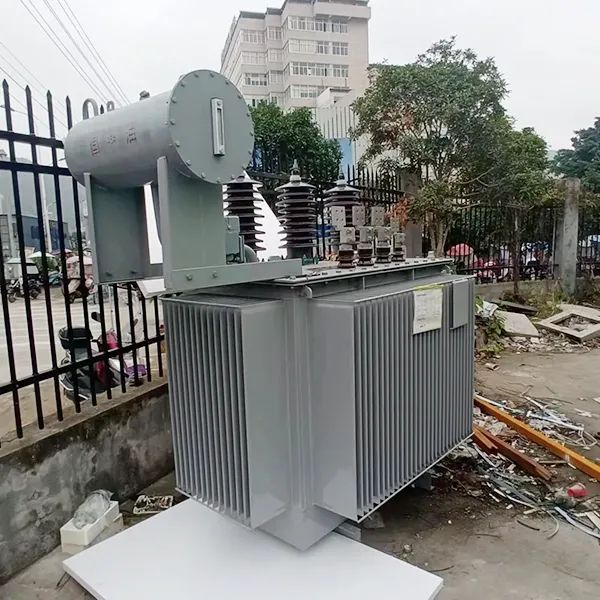

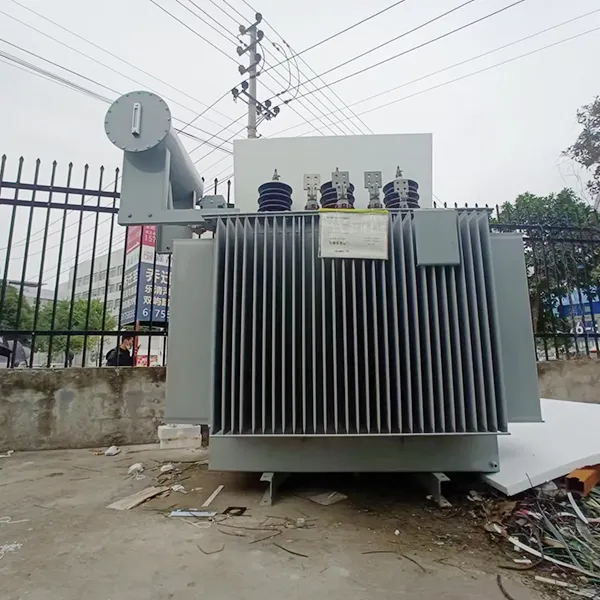

Step Up Three Phase Medium Voltage Electric Transformer

उत्पाद पैरामीटर (विनिर्देश)

स्टेप अप थ्री फेज़ तेल-डूबे ट्रांसफार्मर-विशिष्ट विशिष्टताएँ (0.4kV / 11kV)

रेटिंग (केवीए)	एचवी (केवी)	एलवी (वी)	वेक्टर समूह	प्रतिबाधा (%)	नो-लोड हानि (किलोवाट)	लोड हानि (किलोवाट)	नो-लोड करंट (%)	वजन (किलो)	आयाम (एल×डब्ल्यू×एच) मिमी
100	11	400	Dyn11	4.0	0.30	1.60	1.8	520	830×720×980
250	11	400	Dyn11	4.0	0.58	3.25	1.4	950	1220×780×1190
500	11	400	Dyn11	4.5	0.98	5.50	1.2	1530	1420×980×1300
1000	11	400	Dyn11	5.0	1.75	10.50	1.0	2600	1860×1260×1500
1600	11	400	Dyn11	6.0	2.45	14.80	0.8	3750	1960×1630×2030
2500	11	400	Dyn11	6.0	3.40	21.50	0.7	5200	2100×1820×2150
नोट: टैपिंग रेंज: ±5%, ±2×2.5%; आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज उपलब्ध।

मानक उपकरण शामिल हैं

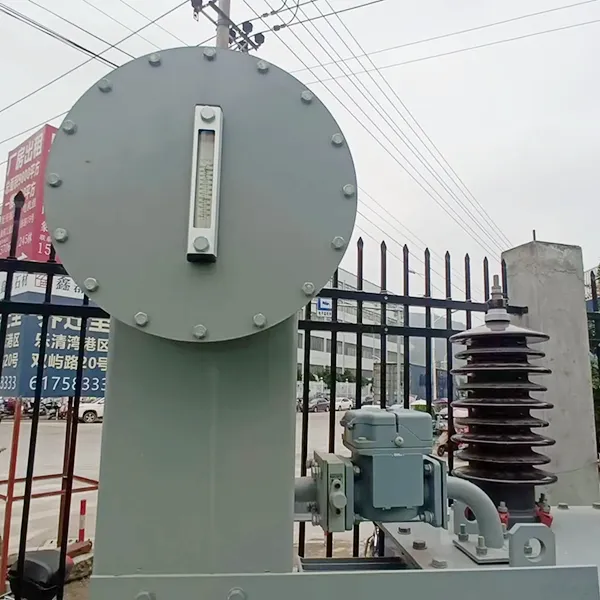

1. निम्न-स्तरीय अलार्म के साथ तेल स्तर गेज

2. दबाव राहत वाल्व

3. अलार्म संपर्कों के साथ डायल थर्मामीटर

4. गलती का पता लगाने के लिए वैकल्पिक गैस रिले

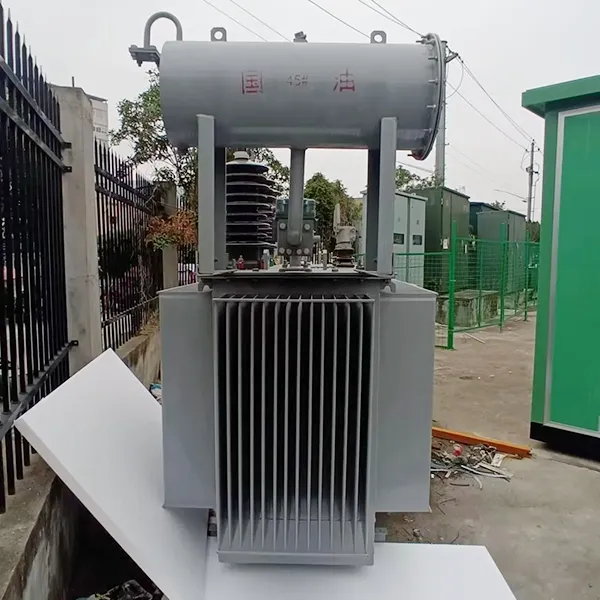

Step Up Three Phase Medium Voltage Electric Transformer

उत्पाद सुविधा और अनुप्रयोग

विशेषताएँ

स्टेप अप थ्री फेज़ मीडियम वोल्टेज इलेक्ट्रिक ट्रांसफार्मर अंतरराष्ट्रीय मानकों को पूरा करता है या उनसे आगे है - IEC 60076, ANSI C57.12, GB1094, और SANS 780 के अनुरूप, वैश्विक प्रयोज्यता और विश्वसनीयता सुनिश्चित करता है।

पूरी तरह से सील नालीदार टैंक डिजाइन - एक संरक्षक की आवश्यकता को समाप्त करता है, तेल ऑक्सीकरण और नमी के प्रवेश को रोकता है, विस्तारित अवधि में रखरखाव-मुक्त संचालन को सक्षम करता है।

उच्च अधिभार क्षमता और थर्मल स्थिरता - तेल-डूबे शीतलन प्रणाली निरंतर उच्च-लोड स्थितियों या उतार-चढ़ाव वाले इनपुट वोल्टेज के तहत भी स्थिर प्रदर्शन सुनिश्चित करती है।

कम शोर संचालन--अनुकूलित कोर संयुक्त संरचना और कंपन-डैम्पिंग डिज़ाइन परिचालन शोर को कम करते हैं, जो आवासीय या शोर-संवेदनशील वातावरण के लिए उपयुक्त है।

लचीली स्थापना के लिए कॉम्पैक्ट संरचना - मॉड्यूलर डिज़ाइन पोल-माउंटेड, पैड-माउंटेड या सबस्टेशन कॉन्फ़िगरेशन की अनुमति देता है, जो अंतरिक्ष-बाधित या बाहरी साइटों के अनुकूल होता है।

मजबूत शॉर्ट-सर्किट झेलने की क्षमता - फ़ॉइल-प्रकार की लो-वोल्टेज वाइंडिंग्स और कठोर कॉइल समर्थन संरचनाएं अचानक गलती की स्थिति में यांत्रिक अखंडता सुनिश्चित करती हैं।

आसान इंस्टालेशन और कम रखरखाव--मानकीकृत लिफ्टिंग लग्स, बेस माउंटिंग होल और केबल एंट्री विकल्प ऑन-साइट इंस्टालेशन को सरल बनाते हैं; पूरी तरह से सीलबंद डिज़ाइन नियमित रखरखाव को कम करता है।

आजीवन समर्थन के साथ लंबी सेवा जीवन--न्यूनतम 30-वर्ष के परिचालन जीवन के लिए डिज़ाइन किया गया, जो आजीवन तकनीकी सहायता और स्पेयर पार्ट्स की उपलब्धता द्वारा समर्थित है।

वोल्टेज विनियमन के लिए एकाधिक टैपिंग रेंज - ±5%, ±2×2.5% टैपिंग विकल्प प्रदान करता है, जिससे ग्रिड या लोड विविधताओं को पूरा करने के लिए सटीक वोल्टेज समायोजन की अनुमति मिलती है।

पर्यावरण के अनुकूल इन्सुलेट तरल विकल्प - पर्यावरण के प्रति जागरूक अनुप्रयोगों के लिए प्राकृतिक एस्टर (वनस्पति तेल) या उच्च-अग्नि-बिंदु इन्सुलेट तरल पदार्थों के साथ उपलब्ध है।

प्रश्नोत्तर: मुख्य स्टेप अप ट्रांसफार्मर अंतर्दृष्टि

प्रश्न: स्टेप अप ट्रांसफार्मर क्या है?

ए: एक स्टेप अप ट्रांसफार्मर कम इनपुट वोल्टेज को उच्च आउटपुट वोल्टेज में बढ़ाता है। इसमें प्राथमिक वाइंडिंग पर कम मोड़ होते हैं और द्वितीयक वाइंडिंग पर अधिक मोड़ होते हैं। इस प्रकार का ट्रांसफार्मर नवीकरणीय ऊर्जा प्रणालियों, जैसे कि सौर फार्म और पवन ऊर्जा संयंत्रों के लिए महत्वपूर्ण है, जहां ग्रिड ट्रांसमिशन के लिए उत्पन्न कम वोल्टेज बिजली को बढ़ाया जाना चाहिए।

प्रश्न: यह स्टेप अप ट्रांसफार्मर ऊर्जा दक्षता में कैसे सुधार करता है?

उत्तर: हमारा ट्रांसफार्मर स्टेप्ड लैप ज्वाइंट कोर डिज़ाइन के साथ उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील का उपयोग करता है। यह पारंपरिक ट्रांसफार्मर की तुलना में हिस्टैरिसीस और एड़ी वर्तमान घाटे को काफी कम कर देता है, नो-लोड और लोड घाटे को कम करता है, जो सीधे परिचालन लागत को कम करता है।

प्रश्न: तेल में डूबी शीतलन प्रणाली स्टेप अप अनुप्रयोगों के लिए क्यों महत्वपूर्ण है?

ए: इन्सुलेटिंग तेल ढांकता हुआ ताकत और कुशल गर्मी अपव्यय दोनों प्रदान करता है। यह कोर और वाइंडिंग से टैंक की सतह तक गर्मी स्थानांतरित करता है, जिससे स्टेप अप अनुप्रयोगों में विशिष्ट उच्च-लोड या उच्च तापमान स्थितियों के तहत भी स्थिर संचालन सुनिश्चित होता है।

प्रश्न: क्या इस स्टेप अप थ्री फेज़ मीडियम वोल्टेज विद्युत ट्रांसफार्मर का उपयोग बाहर किया जा सकता है?

उत्तर: हाँ. पूरी तरह से सीलबंद नालीदार टैंक डिज़ाइन आंतरिक घटकों को नमी, धूल और संक्षारक वातावरण से बचाता है, जो इसे सौर ऊर्जा संयंत्रों, पवन फार्मों और औद्योगिक सबस्टेशनों जैसे बाहरी प्रतिष्ठानों के लिए आदर्श बनाता है।

सुविधाओं के लाभ

परिचालन लागत में उल्लेखनीय रूप से कमी: अनुकूलित चुंबकीय सर्किट और कम-नुकसान वाली सामग्री ऊर्जा हानि को कम करती है, जिससे ट्रांसफार्मर के जीवनकाल में बिजली की लागत कम हो जाती है।

उच्च परिचालन विश्वसनीयता: उन्नत शॉर्ट-सर्किट प्रतिरोधी डिज़ाइन और बेहतर इन्सुलेशन सिस्टम ग्रिड में उतार-चढ़ाव या गलती की स्थिति के तहत भी स्थिर संचालन सुनिश्चित करते हैं।

कम रखरखाव आवश्यकताएँ: पूरी तरह से सीलबंद संरचना तेल प्रतिस्थापन की आवश्यकता को समाप्त करती है और निरीक्षण आवृत्ति को कम करती है, डाउनटाइम और रखरखाव खर्च को कम करती है।

कॉम्पैक्ट और अनुकूलनीय डिजाइन: मॉड्यूलर संरचना अंतरिक्ष-बाधित वातावरण में लचीली स्थापना की अनुमति देती है, जबकि मानकीकृत इंटरफेस स्विचगियर और नियंत्रण प्रणालियों के साथ एकीकरण को सरल बनाते हैं।

उत्पाद पर्यावरण के अनुकूल होते हैं

स्थिति	विनिर्देश
ऊंचाई	1000 मीटर से अधिक नहीं
अधिकतम परिवेश तापमान	+40°C
न्यूनतम परिवेश तापमान	-25°C
अधिकतम मासिक औसत सापेक्षिक आर्द्रता	90% (20°C पर)
स्थापना स्थल आवश्यकताएँ	कोई आग या विस्फोट का खतरा नहीं; न्यूनतम रासायनिक संक्षारण या कंपन के साथ इनडोर और आउटडोर उपयोग के लिए उपयुक्त

अनुप्रयोग परिदृश्य

नवीकरणीय ऊर्जा प्रणालियाँ: ग्रिड कनेक्शन के लिए कम-वोल्टेज बिजली को मध्यम-वोल्टेज स्तर तक बढ़ाने के लिए सौर खेतों और पवन ऊर्जा संयंत्रों के लिए आदर्श।

औद्योगिक सुविधाएं: विनिर्माण संयंत्रों और भारी उद्योगों में उपयोग किया जाता है जहां वितरण के लिए जनरेटर या इनवर्टर से कम वोल्टेज वाली बिजली को ऊंचा किया जाना चाहिए।

बुनियादी ढांचा परियोजनाएं: हवाई अड्डों, रेलवे और डेटा केंद्रों के लिए उपयुक्त, जिन्हें बैकअप या मुख्य बिजली प्रणालियों के लिए विश्वसनीय वोल्टेज उन्नयन की आवश्यकता होती है।

पावर स्टेशन: छोटे पैमाने के बिजली उत्पादन स्टेशनों में लागू किया जाता है जहां लंबी दूरी पर ट्रांसमिशन के लिए वोल्टेज बढ़ाया जाना चाहिए।

उत्पादन विवरण

मूल सामग्री और प्रक्रिया

स्टेप अप ट्रांसफॉर्मर कोर का निर्माण स्टेप्ड लैप ज्वाइंट डिज़ाइन के साथ उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील का उपयोग करके किया गया है। समान चुंबकीय प्रवाह वितरण सुनिश्चित करने, नो-लोड हानियों को कम करने और चुंबकीय प्रवाह को सुनिश्चित करने के लिए कोर को सटीक रूप से काटा जाता है और स्वचालित रूप से स्टैक किया जाता है।

घुमावदार संरचना

हाई-वोल्टेज और लो-वोल्टेज दोनों वाइंडिंग्स ऑक्सीजन मुक्त तांबे के कंडक्टरों से जुड़े होते हैं। लो-वोल्टेज वाइंडिंग अनुदैर्ध्य तेल नलिकाओं के साथ एक पन्नी या पेचदार संरचना का उपयोग करती है, जो यांत्रिक शक्ति और शॉर्ट-सर्किट झेलने की क्षमता को बढ़ाती है।

इन्सुलेशन और शीतलन प्रणाली

उच्च गुणवत्ता वाले खनिज तेल या पर्यावरण के अनुकूल उच्च-अग्नि-बिंदु इन्सुलेट तरल पदार्थ का उपयोग किया जाता है। तेल-पेपर इन्सुलेशन प्रणाली अवशिष्ट नमी और हवा को खत्म करने के लिए वैक्यूम सुखाने और तेल भरने की प्रक्रियाओं से गुजरती है, जिससे उच्च ढांकता हुआ ताकत और दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।

टैंक और सीलिंग

नालीदार टैंक डिज़ाइन संरक्षक की आवश्यकता के बिना थर्मल विस्तार मुआवजा प्रदान करता है। पूरी तरह से सीलबंद संरचना तेल के ऑक्सीकरण और नमी के प्रवेश को रोकती है, रखरखाव की आवृत्ति को कम करती है और तेल के जीवन को बढ़ाती है।

प्रश्नोत्तर: उत्पादन और गुणवत्ता आश्वासन

प्रश्न: आप स्टेप अप थ्री फेज़ ऑयल-इमर्स्ड ट्रांसफार्मर की शॉर्ट-सर्किट झेलने की क्षमता कैसे सुनिश्चित करते हैं?

उत्तर: हमारे ट्रांसफार्मर राष्ट्रीय स्तर पर मान्यता प्राप्त प्रयोगशालाओं में शॉर्ट-सर्किट परीक्षण से गुजरते हैं। फ़ॉइल वाइंडिंग्स, कठोर कॉइल सपोर्ट और सेल्फ-लॉकिंग फास्टनरों का संयोजन यह सुनिश्चित करता है कि अचानक खराबी की स्थिति में संरचना बरकरार रहे।

प्रश्न: आप किन गुणवत्ता मानकों का पालन करते हैं?

उत्तर: सभी उत्पाद IEC 60076, GB1094 और ISO 9001:2015 मानकों के अनुसार डिज़ाइन, निर्मित और परीक्षण किए गए हैं। प्रत्येक इकाई डिलीवरी से पहले व्यापक दिनचर्या और प्रकार के परीक्षणों से गुजरती है।

Lugao ISO 9001 quality management certificate
