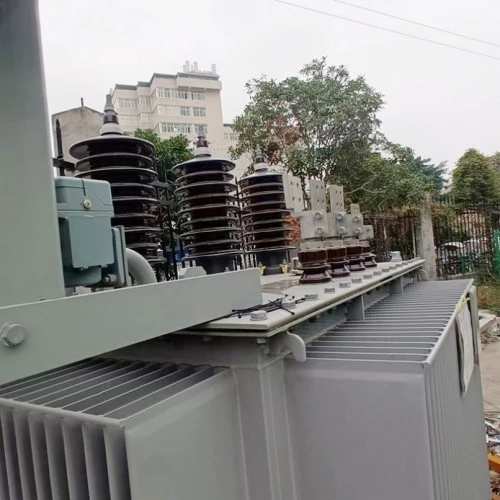

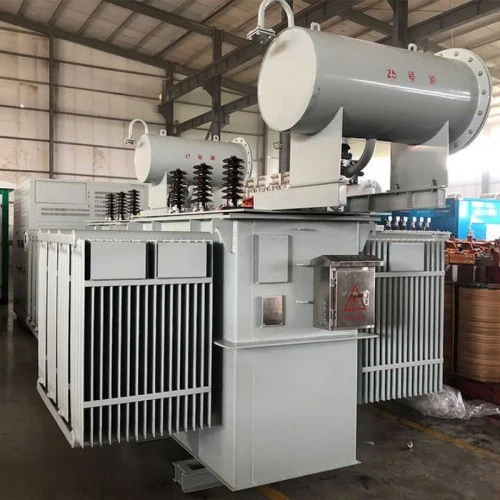

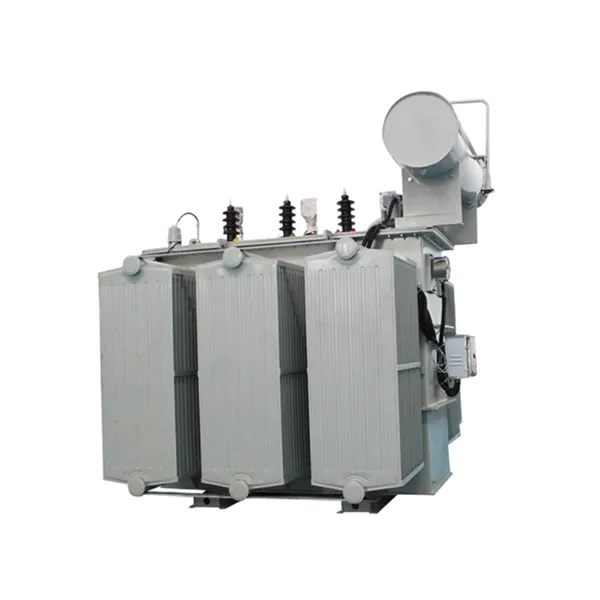

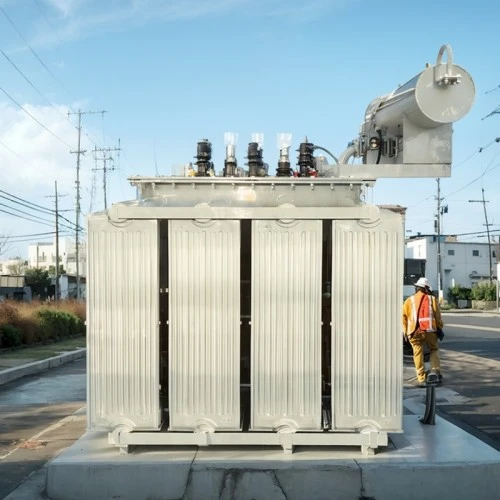

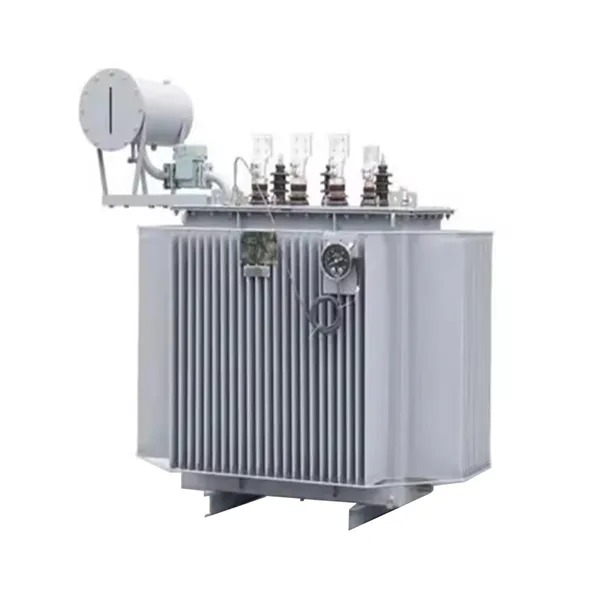

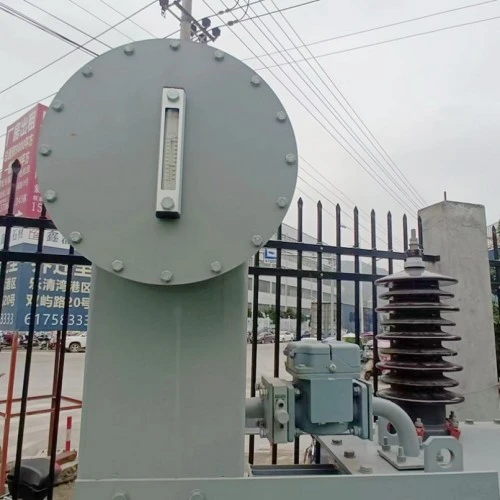

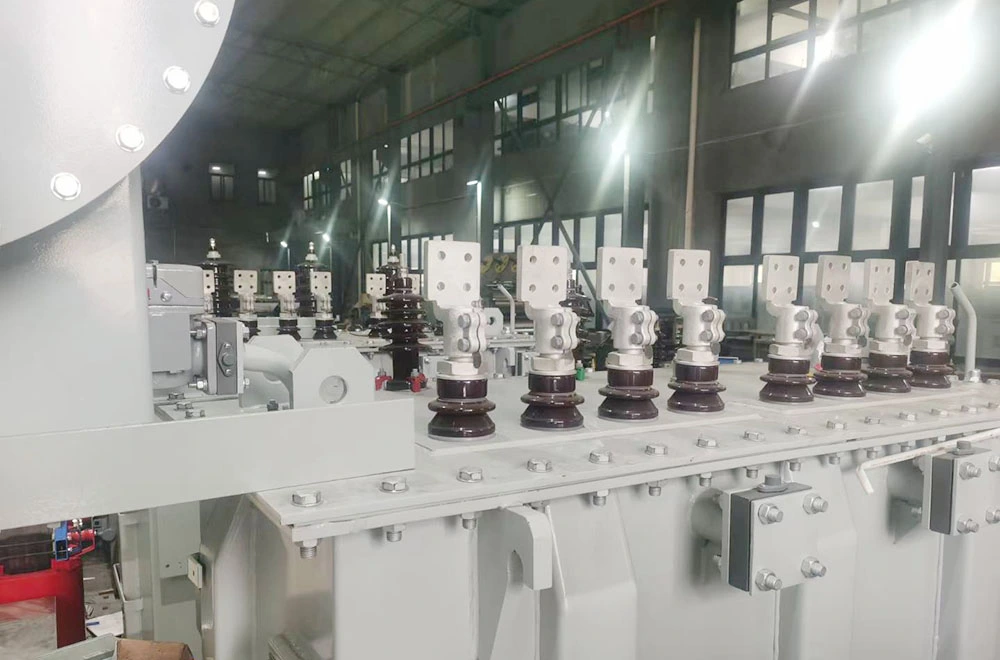

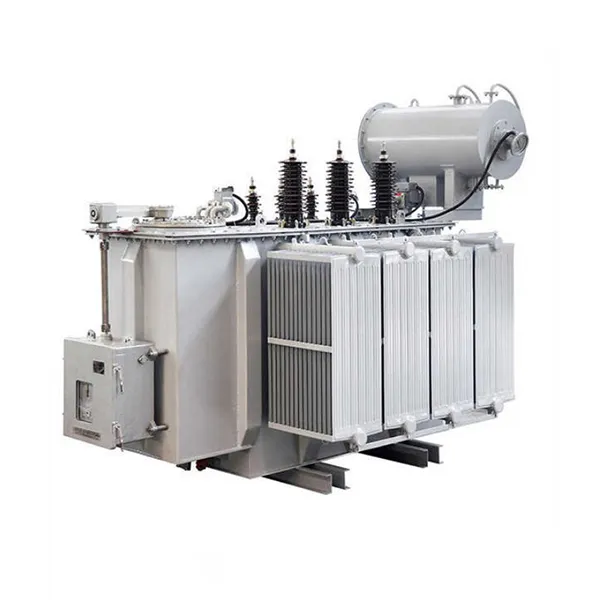

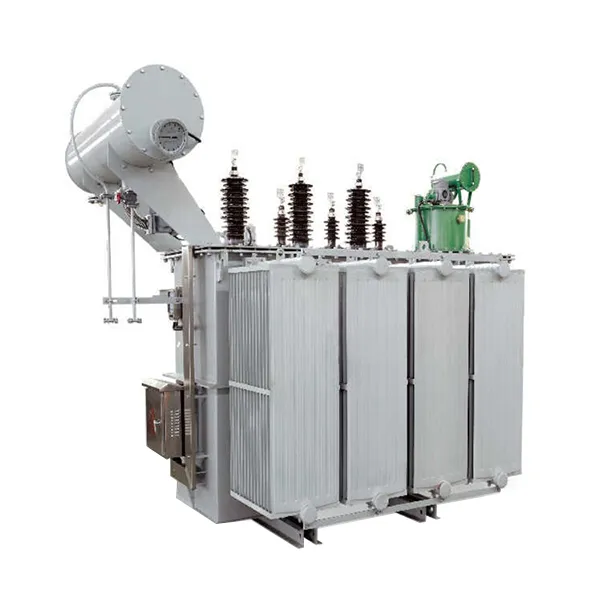

500kva तेल डूबे हुए आउटडोर उच्च वोल्टेज ट्रांसफार्मर

500kVA पर रेटेड यह तीन चरण वाला तेल-डूबा हुआ आउटडोर हाई-वोल्टेज ट्रांसफार्मर, 10kV या 35kV जैसे उच्च वोल्टेज को 0.4kV जैसे निम्न वोल्टेज स्तर तक ले जाने के लिए डिज़ाइन किया गया है, जो इसे टर्मिनल वितरण प्रणालियों के लिए आदर्श बनाता है। ट्रांसफार्मर में उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील से निर्मित एक कोर है, जिसमें स्टेप्ड लैप ज्वाइंट डिजाइन है, जो हिस्टैरिसीस और एड़ी करंट के नुकसान को प्रभावी ढंग से कम करता है। नो-लोड हानि मूल्य राष्ट्रीय मानकों से काफी बेहतर प्रदर्शन करते हैं।

हाई-वोल्टेज और लो-वोल्टेज दोनों वाइंडिंग ऑक्सीजन मुक्त तांबे के कंडक्टर से बने होते हैं। लो-वोल्टेज वाइंडिंग अनुदैर्ध्य तेल नलिकाओं के साथ फ़ॉइल-घाव विन्यास को अपनाती है, जिससे यांत्रिक शक्ति और शॉर्ट-सर्किट झेलने की क्षमता में काफी सुधार होता है। पूरी तरह से सीलबंद नालीदार टैंक डिज़ाइन तेल की मात्रा में परिवर्तन के लिए स्वचालित रूप से क्षतिपूर्ति करते हुए उत्कृष्ट गर्मी अपव्यय प्रदान करता है। यह डिज़ाइन इंसुलेटिंग तेल और परिवेशी वायु के बीच संपर्क को रोकता है, तेल ऑक्सीकरण और नमी के प्रवेश को समाप्त करता है, जिससे सेवा जीवन का विस्तार होता है।

तेल में डूबा हुआ ट्रांसफार्मर ग्रिड वोल्टेज के उतार-चढ़ाव को समायोजित करने के लिए कई टैपिंग रेंज (±5%, ±2×2.5%) का समर्थन करता है। इसका कॉम्पैक्ट, मजबूत निर्माण पोल-माउंटेड, प्लेटफ़ॉर्म या ग्राउंड-स्तरीय आउटडोर इंस्टॉलेशन के लिए उपयुक्त है, जो विभिन्न जलवायु परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

उत्पाद पैरामीटर (विनिर्देश)

उत्पाद सुविधा और अनुप्रयोग

प्रमुख विशेषताऐं

उच्च ऊर्जा दक्षता: उच्च-पारगम्यता सिलिकॉन स्टील और एक अनुकूलित कोर संरचना का उपयोग करता है, पारंपरिक उत्पादों की तुलना में नो-लोड हानि को 15% से अधिक कम करता है, उपकरण के जीवनकाल में औसत दर्जे की ऊर्जा बचत प्रदान करता है।

पूरी तरह से सील निर्माण: नालीदार टैंक डिजाइन एक संरक्षक की आवश्यकता को समाप्त करता है, तेल ऑक्सीकरण और नमी अवशोषण को रोकता है, रखरखाव-मुक्त संचालन को सक्षम करता है।

बेहतर मौसम प्रतिरोध: -25°C से +40°C तक के परिवेश के तापमान और 1000 मीटर तक की ऊंचाई पर विश्वसनीय रूप से काम करता है। IP54 सुरक्षा धूल और बारिश के प्रति प्रतिरोध सुनिश्चित करती है।

उच्च शॉर्ट-सर्किट झेलने की क्षमता: ग्रिड दोषों के दौरान सुरक्षा सुनिश्चित करने के लिए शॉर्ट-सर्किट प्रभाव परीक्षण पास करने के बाद, विंडिंग्स को एक मजबूत क्लैंपिंग सिस्टम के साथ यांत्रिक रूप से मजबूत किया जाता है।

लचीली स्थापना: कॉम्पैक्ट आयाम शहरी और ग्रामीण दोनों साइट की बाधाओं के अनुकूल, पोल-माउंटेड, प्लेटफ़ॉर्म या ग्राउंड-स्तरीय स्थापना का समर्थन करते हैं।

मुख्य अनुप्रयोग परिदृश्य

शहरी विद्युत वितरण नेटवर्क: आवासीय क्षेत्रों, वाणिज्यिक जिलों और औद्योगिक पार्कों के लिए उपयुक्त जहां विश्वसनीय टर्मिनल वितरण की आवश्यकता होती है।

औद्योगिक सुविधाएं: विनिर्माण संयंत्रों, प्रसंस्करण लाइनों और भारी मशीनरी को स्थिर कम-वोल्टेज बिजली प्रदान करती है, जिससे उतार-चढ़ाव वाले भार को आसानी से संभाला जा सकता है।

नवीकरणीय ऊर्जा परियोजनाएं: बाहरी वातावरण के लिए मजबूत अनुकूलनशीलता के साथ स्टेप-अप या वितरण अनुप्रयोगों के लिए फोटोवोल्टिक और पवन ऊर्जा उत्पादन प्रणालियों में व्यापक रूप से उपयोग किया जाता है।

बुनियादी ढांचे का निर्माण: हवाई अड्डों, सबवे सिस्टम, अस्पतालों और डेटा केंद्रों में तैनात किया गया जहां उच्च बिजली आपूर्ति विश्वसनीयता महत्वपूर्ण है।

अस्थायी और आपातकालीन बिजली आपूर्ति: कॉम्पैक्ट और परिवहन योग्य डिज़ाइन इसे अस्थायी सबस्टेशन या आपातकालीन मरम्मत परिदृश्यों के लिए आदर्श बनाता है।

उत्पादन विवरण

मुख्य सामग्री और विनिर्माण प्रक्रिया

कोर का निर्माण 45° स्टेप्ड लैप जॉइंट डिजाइन के साथ उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील का उपयोग करके किया गया है। कोर लेमिनेशन सटीक-कतरनी वाले होते हैं और तंग जोड़ों और समान चुंबकीय पथ सुनिश्चित करने के लिए स्वचालित रूप से स्टैक्ड होते हैं। कोर अर्ध-शुष्क ग्लास टेप से सुरक्षित रूप से बंधा हुआ है, जो नो-लोड हानि को कम करते हुए कंपन और शोर को कम करता है।

घुमावदार संरचना

उच्च-वोल्टेज और निम्न-वोल्टेज दोनों वाइंडिंग्स को ऑक्सीजन मुक्त तांबे के कंडक्टरों का उपयोग करके लपेटा जाता है, जो उच्च विद्युत चालकता और कम प्रतिरोधक हानि प्रदान करते हैं। लो-वोल्टेज वाइंडिंग समान अंतर-परत इन्सुलेशन और अनुदैर्ध्य तेल नलिकाओं के साथ फ़ॉइल-घाव कॉन्फ़िगरेशन को अपनाती है, जो यांत्रिक शक्ति और शॉर्ट-सर्किट झेलने की क्षमता को महत्वपूर्ण रूप से बढ़ाती है।

इन्सुलेशन और शीतलन प्रणाली

उच्च गुणवत्ता वाला खनिज इन्सुलेट तेल ढांकता हुआ माध्यम और शीतलक दोनों के रूप में कार्य करता है, जो उत्कृष्ट रासायनिक स्थिरता और ढांकता हुआ ताकत प्रदान करता है। तेल-पेपर इन्सुलेशन प्रणाली अवशिष्ट नमी और हवा के बुलबुले को खत्म करने के लिए सख्त वैक्यूम सुखाने और तेल भरने की प्रक्रियाओं से गुजरती है, जिससे मानक आवश्यकताओं से काफी ऊपर आंशिक निर्वहन शुरूआत वोल्टेज सुनिश्चित होता है।

टैंक और सीलिंग संरचना

टैंक में एक नालीदार पैनल डिज़ाइन है जो गर्मी अपव्यय और थर्मल विस्तार मुआवजा दोनों प्रदान करता है, जिससे बाहरी संरक्षक की आवश्यकता समाप्त हो जाती है। पूरी तरह से सीलबंद संरचना तेल ऑक्सीकरण और नमी के प्रवेश को रोकती है, जिससे ट्रांसफार्मर के सेवा जीवन के दौरान रखरखाव-मुक्त संचालन सुनिश्चित होता है। मानक सुरक्षा सुविधाओं के रूप में एक दबाव राहत वाल्व और तेल स्तर गेज प्रदान किया जाता है।

गुणवत्ता और परीक्षण आश्वासन

प्रत्येक तेल में डूबा आउटडोर उच्च वोल्टेज ट्रांसफार्मर डिलीवरी से पहले व्यापक नियमित और प्रकार के परीक्षणों से गुजरना पड़ता है, जिसमें नो-लोड लॉस और लोड लॉस माप, शॉर्ट-सर्किट प्रतिबाधा परीक्षण, प्रेरित ओवर-वोल्टेज प्रतिरोध परीक्षण, आंशिक निर्वहन परीक्षण और बिजली आवेग परीक्षण शामिल हैं। सभी प्रमुख प्रदर्शन संकेतक राष्ट्रीय मानकों और आईईसी विनिर्देशों दोनों की आवश्यकताओं से अधिक हैं, जो जटिल क्षेत्र की स्थितियों के तहत दीर्घकालिक स्थिर संचालन सुनिश्चित करते हैं।

प्रश्नोत्तर: मुख्य उत्पाद अंतर्दृष्टि

Q1: 500kVA तेल में डूबा हुआ आउटडोर हाई वोल्टेज ट्रांसफार्मर क्या है, और इसका उपयोग कहाँ किया जाता है?

उत्तर: यह ट्रांसफार्मर 500kVA की क्षमता के साथ उच्च वोल्टेज जैसे 10kV या 35kV को 0.4kV जैसे निम्न वोल्टेज स्तर पर ले जाता है। इसका व्यापक रूप से शहरी वितरण नेटवर्क, औद्योगिक पार्क, नवीकरणीय ऊर्जा परियोजनाओं और बुनियादी ढांचे के अनुप्रयोगों में उपयोग किया जाता है जहां बाहरी स्थापना और दीर्घकालिक विश्वसनीयता आवश्यक है।

Q2: इस ट्रांसफार्मर को ऊर्जा कुशल क्या बनाता है?

ए: ऊर्जा दक्षता उच्च-पारगम्यता अनाज-उन्मुख सिलिकॉन स्टील और एक अनुकूलित कोर संयुक्त डिजाइन के उपयोग के माध्यम से प्राप्त की जाती है। ये सुविधाएँ पारंपरिक उत्पादों की तुलना में नो-लोड हानि को 15% से अधिक कम कर देती हैं, जिससे ट्रांसफार्मर के परिचालन जीवन में पर्याप्त बिजली की बचत होती है।

Q3: पूरी तरह से सीलबंद निर्माण के क्या लाभ हैं?

उत्तर: पूरी तरह से सीलबंद नालीदार टैंक एक संरक्षक और ब्रीथ सिस्टम की आवश्यकता को समाप्त कर देता है। यह इन्सुलेशन तेल को वायुमंडलीय हवा से संपर्क करने से रोकता है, ऑक्सीकरण और नमी अवशोषण से बचाता है। यह रखरखाव आवश्यकताओं को कम करता है और तेल और ट्रांसफार्मर दोनों की सेवा जीवन को बढ़ाता है।

Q4: यह ट्रांसफार्मर शॉर्ट-सर्किट स्थितियों में कैसा प्रदर्शन करता है?

उत्तर: 500kVA तेल में डूबा हुआ आउटडोर हाई वोल्टेज ट्रांसफार्मर एक यांत्रिक रूप से प्रबलित घुमावदार संरचना और एक मजबूत क्लैंपिंग सिस्टम के साथ डिज़ाइन किया गया है। इसने राष्ट्रीय स्तर पर मान्यता प्राप्त परीक्षण प्रयोगशालाओं में शॉर्ट-सर्किट प्रभाव परीक्षण सफलतापूर्वक पास कर लिया है, जिससे ग्रिड दोष के दौरान विश्वसनीय प्रदर्शन और सुरक्षा सुनिश्चित होती है।

Q5: क्या वारंटी और बिक्री के बाद सहायता प्रदान की जाती है?

उत्तर: हम सामान्य उपयोग के तहत विनिर्माण दोषों को कवर करने के लिए 5 साल की वारंटी प्रदान करते हैं। आजीवन तकनीकी सहायता और स्पेयर पार्ट्स की उपलब्धता प्रदान की जाती है। विफलता की स्थिति में, हम अधिसूचना के एक घंटे के भीतर जवाब देते हैं और 24 घंटे के भीतर तकनीकी कर्मियों को घरेलू स्तर पर भेज देते हैं। ट्रांसफार्मर को कम से कम 30 वर्ष की सेवा जीवन के लिए डिज़ाइन किया गया है।

लुगाओ पावर क्यों चुनें?

प्रमाणीकरण और गुणवत्ता आश्वासन

ISO 9001:2008 गुणवत्ता प्रबंधन प्रणाली प्रमाणित

सीई चिह्नित

राष्ट्रीय ट्रांसफार्मर गुणवत्ता पर्यवेक्षण और परीक्षण केंद्र से परीक्षण रिपोर्ट टाइप करें

डिलीवरी से पहले 100% नियमित परीक्षण: नो-लोड हानि, लोड हानि, शॉर्ट-सर्किट प्रतिबाधा, प्रेरित ओवर-वोल्टेज, आंशिक निर्वहन, बिजली आवेग, और बहुत कुछ

पैकेजिंग और डिलिवरी

पैकेजिंग: समुद्र, भूमि या रेल परिवहन के लिए उपयुक्त लकड़ी के टोकरे या मौसम प्रतिरोधी लिपटे पैकेजिंग

शिपिंग स्थिति: तेल से भरा हुआ, सीलबंद, फ़ैक्टरी परीक्षण रिपोर्ट, निर्देश मैनुअल और इंस्टॉलेशन चित्र के साथ

मानक सहायक उपकरण: तेल स्तर गेज, दबाव राहत वाल्व, डायल थर्मामीटर, बुशिंग, ग्राउंडिंग बोल्ट और पूरा हार्डवेयर सेट

बिक्री उपरांत सेवा प्रतिबद्धता

5 साल की वारंटी: कमीशनिंग के बाद सामान्य उपयोग के दौरान उत्पन्न होने वाली गुणवत्ता संबंधी समस्याओं के लिए मुफ्त मरम्मत या प्रतिस्थापन।

आजीवन सेवा समर्थन: उत्पाद जीवनचक्र के दौरान तकनीकी सहायता और स्पेयर पार्ट्स की उपलब्धता।

30-वर्षीय डिज़ाइन जीवन: दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए उच्च श्रेणी की सामग्रियों से निर्मित।

आपातकालीन प्रतिक्रिया: गलती की सूचना के एक घंटे के भीतर प्रतिक्रिया; 24 घंटे के भीतर घरेलू ऑन-साइट सेवा।
