एमएनएस मॉड्यूलराइजेशन ड्रा-आउट टाइप स्विच कैबिनेट

लुगाओ पावर कंपनी लिमिटेड आपको एमएनएस मॉड्यूलराइजेशन ड्रॉ-आउट टाइप स्विच कैबिनेट, एक उच्च-घनत्व, पूरी तरह से मॉड्यूलर लो-वोल्टेज स्विचगियर प्लेटफॉर्म खरीदने की सलाह देती है। यह मानकीकृत मॉड्यूल के साथ निकासी योग्य कार्यक्षमता को जोड़ता है, जिससे तेजी से प्रतिस्थापन, स्केलेबल विस्तार और सहज रखरखाव सक्षम होता है। महत्वपूर्ण विद्युत वातावरण के लिए आदर्श।

जांच भेजें

उत्पाद वर्णन

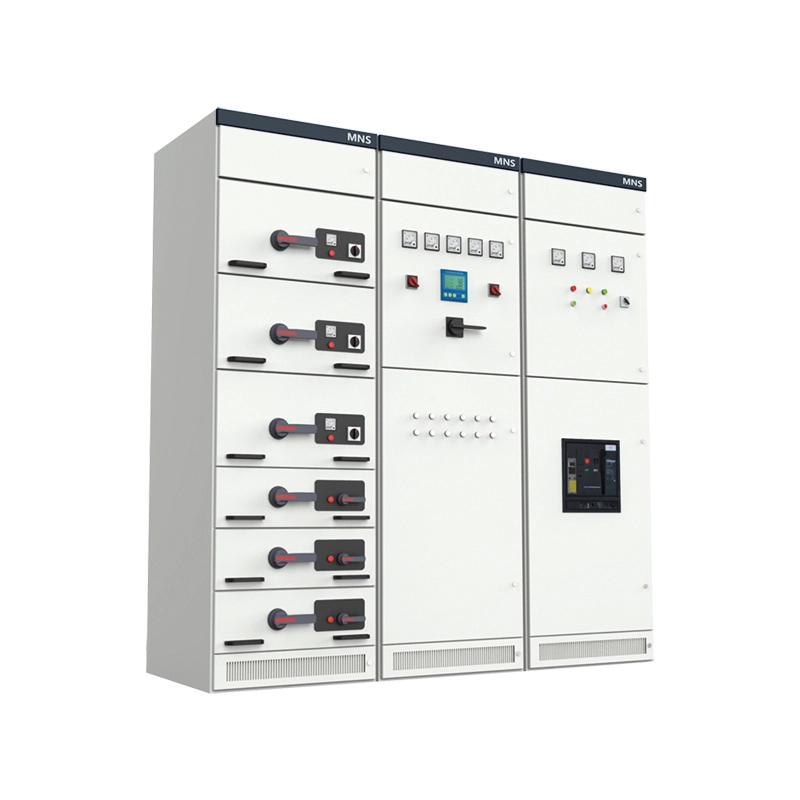

एमएनएस मॉड्यूलराइजेशन ड्रा-आउट प्रकार स्विच कैबिनेट एक हैलो-वोल्टेज (690V तक) संलग्न स्विचगियरअसेंबली को एमएनएस (मॉड्यूलर नेटवर्क सिस्टम) ढांचे के अनुसार डिजाइन किया गया है। प्रत्येक कार्यात्मक इकाई - जैसे मोटर स्टार्टर, फीडर ब्रेकर, या बिजली आपूर्ति मॉड्यूल - को एक व्यक्तिगत ड्रॉ-आउट कैसेट में रखा जाता है जिसे पूरे सिस्टम को बंद किए बिना डाला, निकाला या बदला जा सकता है। कैबिनेट तीन प्राथमिक कार्य करता है: बिजली वितरण (कई उप-सर्किट को खिलाना), मोटर नियंत्रण (मोटर्स को शुरू करना, रोकना, सुरक्षा करना), और सिस्टम सुरक्षा (शॉर्ट-सर्किट, ओवरलोड और ग्राउंड फॉल्ट आइसोलेशन)। संक्षेप में, यह औद्योगिक और वाणिज्यिक सुविधाओं के लिए एक प्लग-एंड-प्ले पावर प्रबंधन केंद्र है।

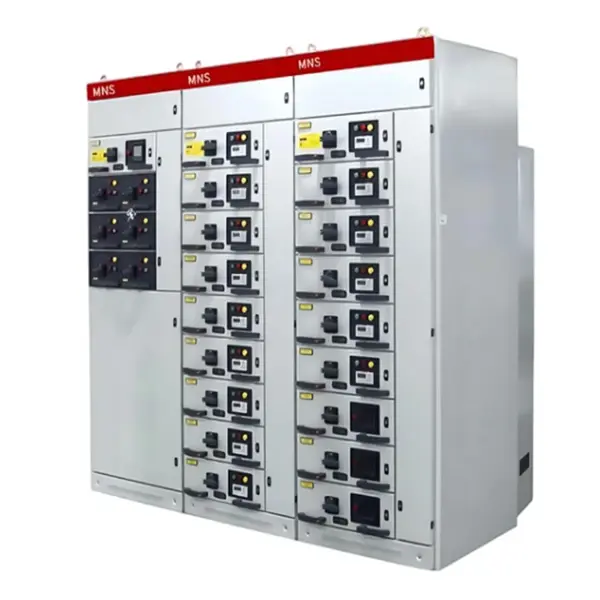

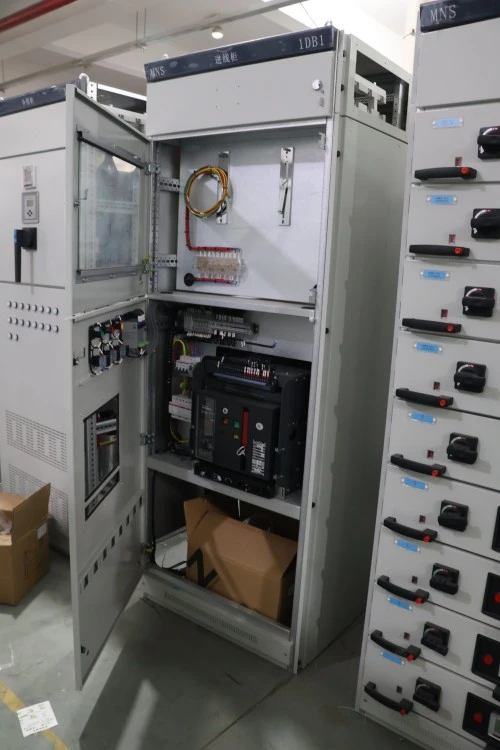

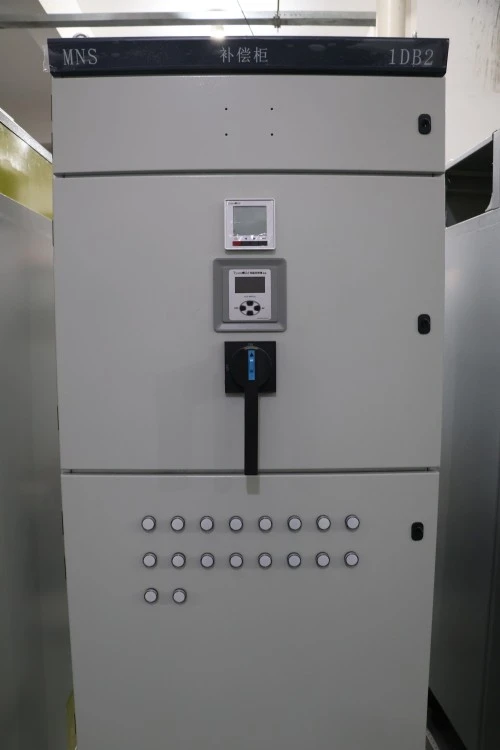

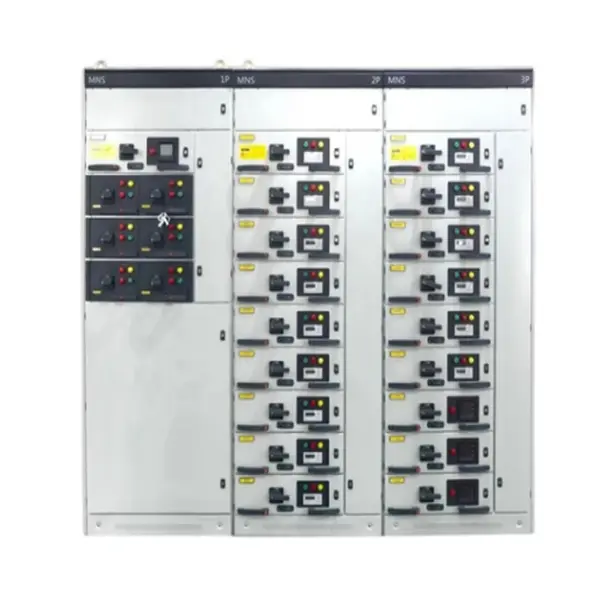

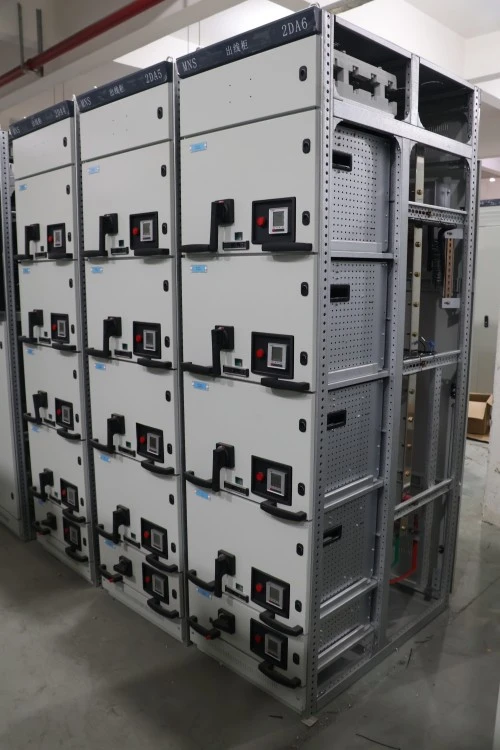

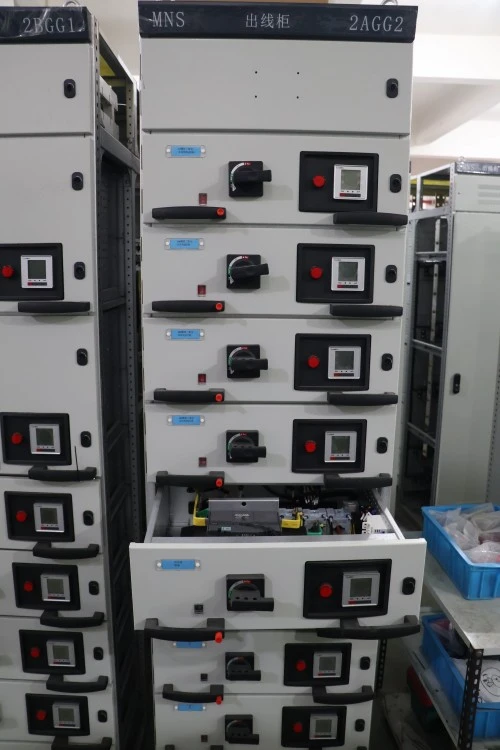

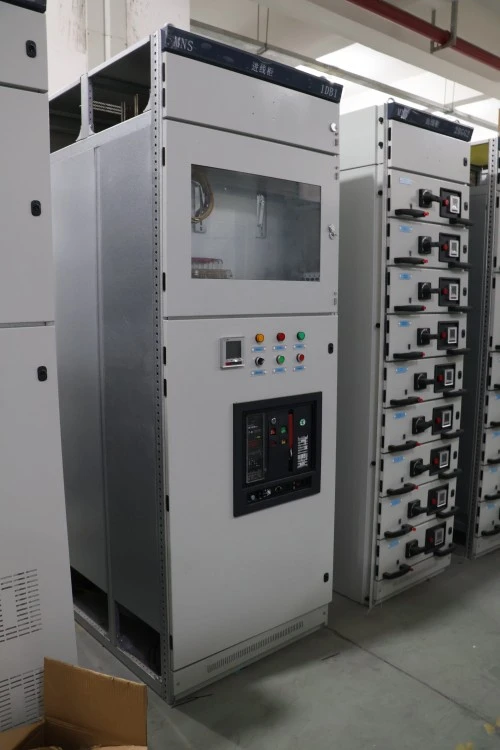

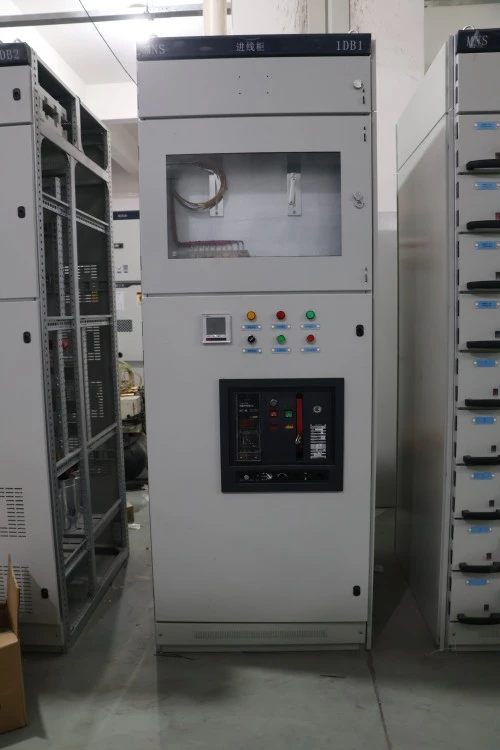

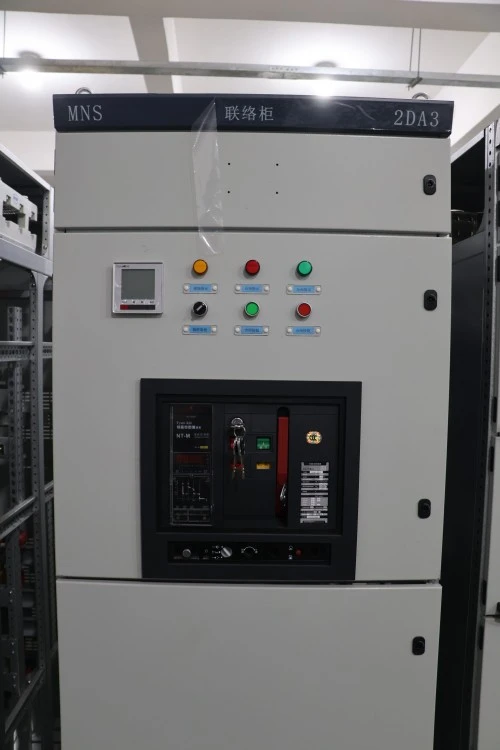

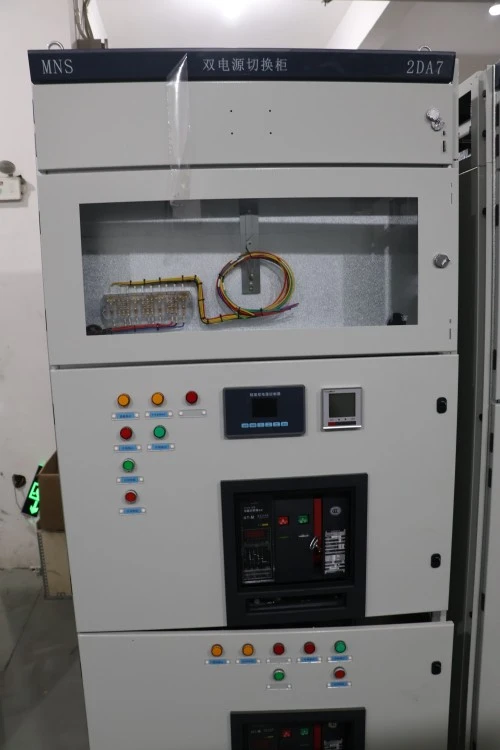

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

उत्पाद लाभ

फ़ायदा	विवरण
वास्तव में मॉड्यूलर वास्तुकला	प्रत्येक ड्रा-आउट कैसेट यांत्रिक और विद्युत रूप से स्वतंत्र है। आप पूरे कैबिनेट की री-इंजीनियरिंग किए बिना कैसेट जोड़ सकते हैं, हटा सकते हैं या अपग्रेड कर सकते हैं। यह एमएनएस मॉड्यूलराइजेशन ड्रॉ-आउट टाइप स्विच कैबिनेट को बढ़ती फैक्टरियों के लिए आदर्श बनाता है।
उच्च घनत्व पदचिह्न	प्रति एकल ऊर्ध्वाधर अनुभाग (8ई/2 कैसेट) तक 24 कार्यात्मक इकाइयाँ। पारंपरिक फिक्स्ड स्विचबोर्ड की तुलना में 30-40% फ्लोर स्पेस बचाता है।

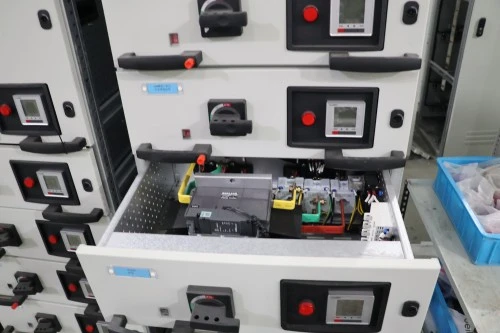

तीन-स्थिति वाला दराज तंत्र	पैडलॉक-संगत इंटरलॉक के साथ परीक्षण, पृथक और कनेक्टेड स्थिति। दराजों को गलत तरीके से नहीं डाला जा सकता - कुंजीयुक्त गाइड बेमेल को रोकते हैं।
कार्य द्वारा पूर्ण पृथक्करण	मुख्य बस, केबल प्रवेश और कार्यात्मक इकाइयों के लिए अलग-अलग डिब्बे। आर्क नियंत्रण और आग प्रसार की रोकथाम अंतर्निहित है।
हॉट-स्वैपेबल क्षमता	जब मुख्य बस चालू रहे तो फीडर दराज को बदलें। डाउनटाइम दराज तक ही सीमित है - आम तौर पर 5 मिनट से कम।
फ्रंट-ओनली संचालन और रखरखाव	सभी दराज, केबलिंग और नियंत्रण सामने से पहुंच योग्य हैं। कैबिनेट को दीवार के सहारे रखा जा सकता है, जिससे अधिक जगह की बचत होगी।
उच्च शॉर्ट-सर्किट का सामना करना	1 सेकंड के लिए 100kA तक (IEC 61439-2 के अनुसार परीक्षण किया गया)। बसबार प्रणाली पूरी तरह से अछूता है और गतिशील तनाव के खिलाफ समर्थित है।
भविष्य के लिए तैयार कनेक्टिविटी	अंतर्निर्मित करंट/वोल्टेज सेंसर और मोडबस टीसीपी संचार के साथ वैकल्पिक स्मार्ट दराज। आपके SCADA या भवन प्रबंधन प्रणाली में सीधा एकीकरण।

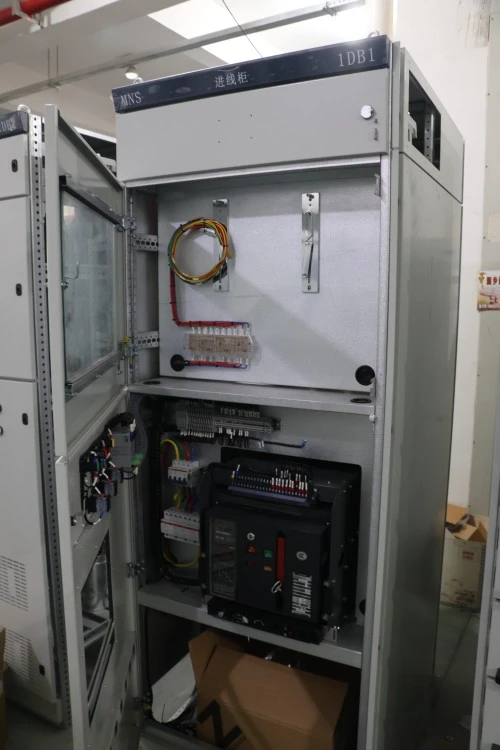

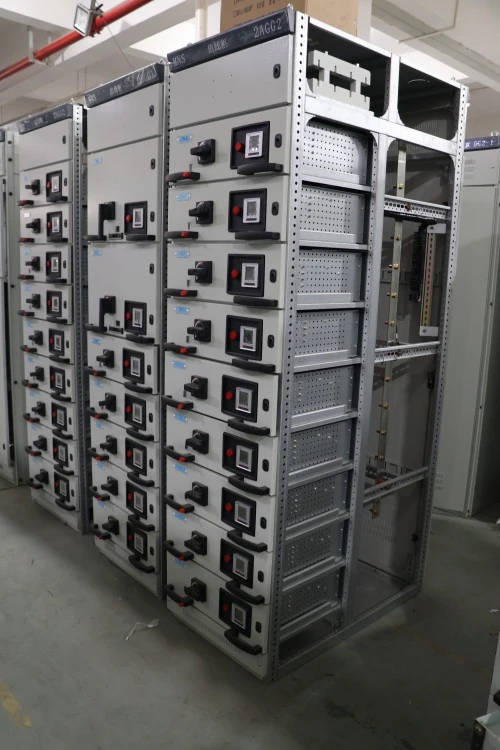

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

उत्पाद की विशेषताएँ

सामान्य निकासी योग्य कैबिनेट के विपरीत, एमएनएस मॉड्यूलराइजेशन ड्रा-आउट प्रकार स्विच कैबिनेट में ये विशिष्ट विशेषताएं शामिल हैं:

विशेषता	विशिष्ट लाभ
एकीकृत संचालन संकेतक के साथ दराज का हैंडल	हैंडल का रंग स्थिति दिखाता है: सफेद (पृथक), पीला (परीक्षण), हरा (जुड़ा हुआ)। स्थिति सत्यापित करने के लिए दराज खोलने की आवश्यकता नहीं है।
निश्चित संपर्कों के लिए स्वचालित शटर	जब दराज को हटा दिया जाता है, तो धातु के शटर स्वचालित रूप से क्रैडल के अंदर लाइव फिक्स्ड संपर्कों को कवर कर देते हैं। आकस्मिक उंगली संपर्क को रोकता है।
मुख्य स्विच के साथ दराज इंटरलॉक	जब तक मुख्य सर्किट ब्रेकर बंद स्थिति में न हो तब तक ड्रॉअर को डाला या निकाला नहीं जा सकता। आंदोलन के दौरान उत्पन्न होने से रोकता है।
स्ट्रेट-थ्रू केबल कम्पार्टमेंट	झुकने वाली त्रिज्या की बाधाओं के बिना ऊपर या नीचे से केबल प्रवेश। प्रति चरण 4x240mm² तक एल्यूमीनियम या तांबे के केबल का समर्थन करता है।
क्रमांकित फेरूल के साथ फ़ैक्टरी-वायर्ड सेकेंडरी हार्नेस	प्रत्येक नियंत्रण तार को पूर्व-समाप्त और क्रमांकित किया जाता है। रिप्लेसमेंट ड्रॉअर मैचिंग प्लग-इन सेकेंडरी कनेक्टर के साथ आता है - साइट पर कोई री-वायरिंग नहीं।
मैनुअल ऑपरेशन के लिए दराज का वजन ≤25 किग्रा	अधिकांश 8ई/2 और 8ई दराज इतने हल्के होते हैं कि एक व्यक्ति बिना उपकरण उठाए सामान उठा सकता है। भारी दराजों में रोलर-सहायता होती है।
संघननरोधी कोटिंग के साथ कोल्ड-रोल्ड स्टील	विशेष कोटिंग नमी को सोखने से रोकती है; 500 घंटे नमक स्प्रे (आईएसओ 9227) के लिए परीक्षण किया गया। आर्द्र वातावरण के लिए उपयुक्त.

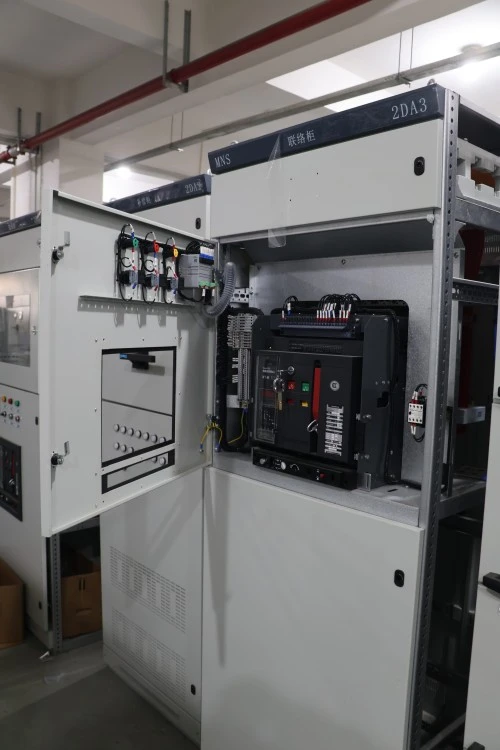

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

उत्पाद पैरामीटर

पैरामीटर	विनिर्देश
रेटेड परिचालन वोल्टेज	380V / 400V / 690V एसी
रेटेड इन्सुलेशन वोल्टेज	1000V तक
मुख्य बसबार का रेटेड करंट	कॉन्फ़िगरेशन के आधार पर 4000A या 6300A तक
रेटेड कम समय में करंट झेलने वाला	50kA / 65kA / 100kA तक, परियोजना आवश्यकताओं के अधीन
दराज मॉड्यूल	8ई/2, 8ई, 16ई, 24ई
सुरक्षा की डिग्री	IP30/IP40 मानक, IP54 वैकल्पिक
पृथक्करण का स्वरूप	फॉर्म 2बी, फॉर्म 3बी, फॉर्म 4बी वैकल्पिक
लागू मानक	आईईसी 61439-1, आईईसी 61439-2, जीबी/टी 7251
केबल प्रविष्टि	ऊपर या नीचे केबल प्रविष्टि
इंस्टालेशन	इनडोर स्थापना

उत्पाद अनुप्रयोग (परिदृश्य)

एमएनएस मॉड्यूलराइजेशन ड्रा-आउट प्रकार स्विच कैबिनेट को व्यापक रूप से तैनात किया गया है:

● औद्योगिक संयंत्र: ऑटोमोटिव असेंबली लाइनें, खाद्य और पेय उत्पादन, रासायनिक बैच प्रसंस्करण

● वाणिज्यिक परिसर: शॉपिंग मॉल, ऊंची-ऊंची कार्यालय इमारतें, अस्पताल

● बुनियादी ढांचा: जल उपचार संयंत्र, पंपिंग स्टेशन, हवाई अड्डे के सामान प्रबंधन प्रणाली

● डेटा केंद्र: लो-वोल्टेज मुख्य वितरण बोर्ड (एलवीएमडीबी) और रिमोट पावर पैनल (आरपीपी)

● नवीकरणीय ऊर्जा: सौर फार्म इनवर्टर, पवन टरबाइन सहायक बिजली आपूर्ति

● समुद्री और अपतटीय: जहाज़ पर बिजली वितरण

Mns Modularization Draw Out Type Switch Cabinet

उत्पादन विवरण

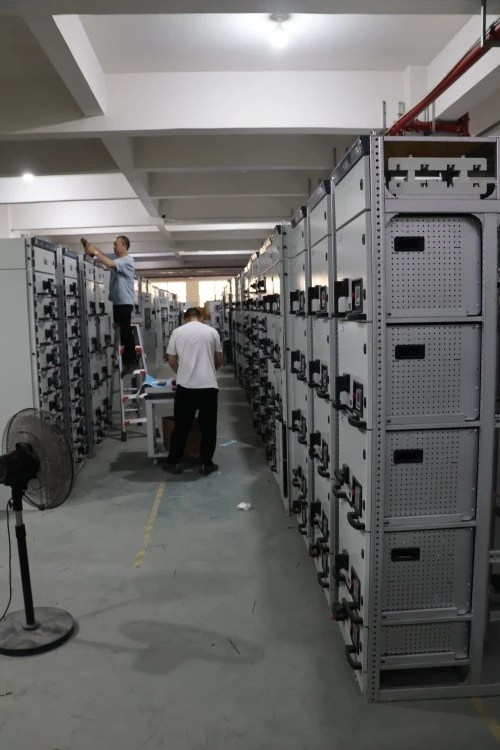

● लुगाओ पावर कंपनी लिमिटेडप्रत्येक एमएनएस मॉड्यूलराइजेशन ड्रा-आउट प्रकार स्विच कैबिनेट का सटीकता के साथ निर्माण करता है:

● संलग्नक सामग्री: 2.0 मिमी मोटी कोल्ड-रोल्ड स्टील, IP40 मानक (IP54 वैकल्पिक) के साथ पूरी तरह से वेल्डेड फ्रेम। पाउडर कोटिंग की मोटाई ≥80μm, RAL 7035 हल्का भूरा।

● बसबार प्रणाली: टिन-प्लेटेड जोड़ों के साथ आयताकार तांबे की छड़ें (98% IACS चालकता)। सभी बसबार गर्मी-सिकुड़ने योग्य स्लीव्स (तटस्थ के लिए लाल, पीला, नीला, ग्रे) का उपयोग करके पूरी तरह से इन्सुलेट किए जाते हैं।

● दराज पालना: स्व-चिकनाई नायलॉन रोलर्स के साथ 2.5 मिमी जस्ता-लेपित स्टील से निर्मित। 500 चक्रों के बाद दराज सम्मिलन/निष्कर्षण बल ≤150N।

● फिक्स्ड संपर्क: सिल्वर-अलॉय इत्तला दे दी गई, स्प्रिंग-लोडेड डिज़ाइन। प्रदर्शन में गिरावट के बिना 2,000 प्रविष्टियों के लिए रेटेड।

● द्वितीयक संपर्क: 24-पिन प्लग-एंड-सॉकेट सिल्वर-प्लेटेड कनेक्टर। 10,000 संभोग चक्रों के लिए डिज़ाइन किया गया।

● दराज की पहचान: प्रत्येक दराज के सामने लेजर-उत्कीर्णन योग्य लेबल धारक। डिजिटल संपत्ति ट्रैकिंग के लिए क्यूआर कोड वैकल्पिक।

● फ़ैक्टरी परीक्षण: प्रत्येक कार्यात्मक इकाई पूर्ण वायरिंग जांच, ढांकता हुआ ताकत परीक्षण (1 मिनट के लिए 2.5 केवी), और तापमान वृद्धि परीक्षण (1.1x रेटेड वर्तमान पर) से गुजरती है। परीक्षण रिपोर्ट शिपमेंट के साथ शामिल हैं।

प्रमाणीकरण और गुणवत्ता आश्वासन

लुगाओ स्विचगियर निर्माण के लिए आईएसओ-आधारित गुणवत्ता प्रबंधन प्रक्रियाओं का पालन करता है। परियोजना आदेशों के लिए, हम पुष्टि किए गए तकनीकी समझौते के अनुसार शिपमेंट से पहले निरीक्षण दस्तावेज, नियमित परीक्षण रिपोर्ट और उत्पाद तस्वीरें प्रदान कर सकते हैं।

आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली
आईएसओ 14001 पर्यावरण प्रबंधन प्रणाली
आईईसी 61439-1/2 आधारित डिजाइन और परीक्षण
शिपमेंट से पहले नियमित परीक्षण रिपोर्ट
फ़ैक्टरी निरीक्षण तस्वीरें अनुरोध पर उपलब्ध हैं

Lugao ISO 9001 quality management certificate

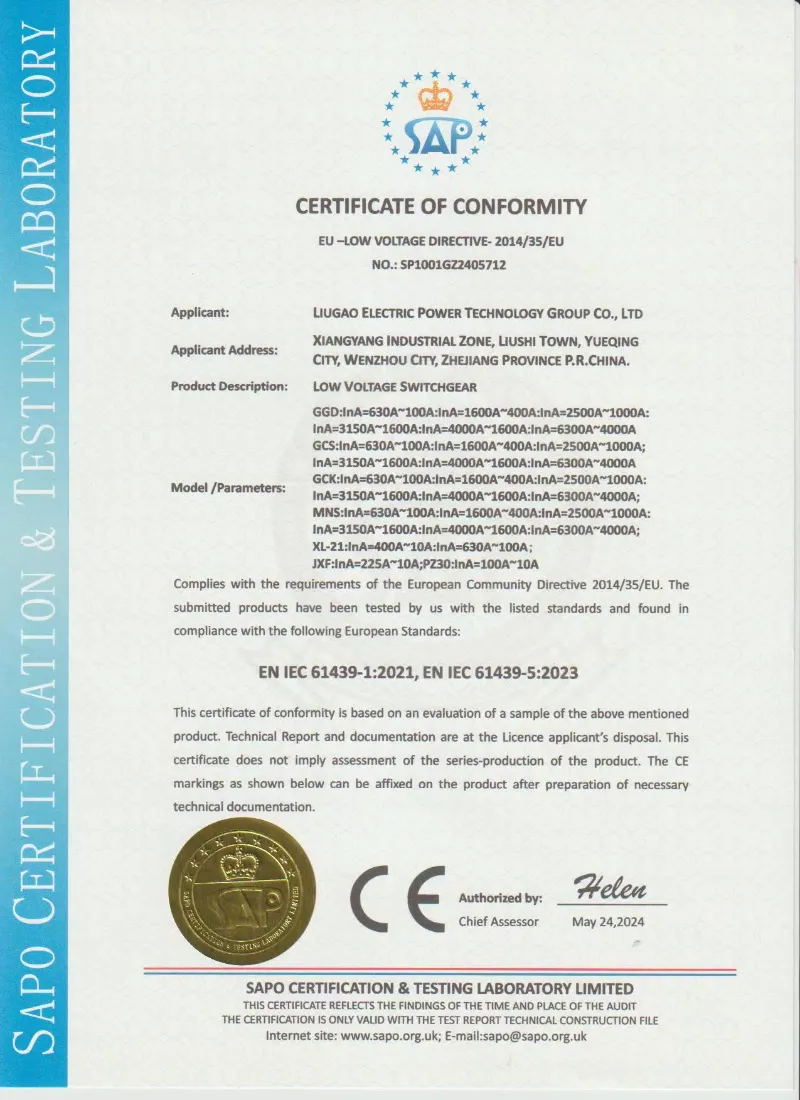

Lugao IEC 61439 certificate for low voltage switchgear

पैकेजिंग, शिपिंग और बिक्री के बाद

पैकेजिंग एवं शिपिंग

● व्यक्तिगत दराज पैकेजिंग: नालीदार बॉक्स के अंदर एंटी-स्टैटिक बबल रैप, सर्किट आरेख और रेटिंग के साथ लेबल किया गया।

● मुख्य कैबिनेट पैकेजिंग: स्ट्रेच फिल्म + वीसीआई पेपर + प्लाईवुड निर्यात टोकरा (15 मिमी मोटाई)। सभी क्रेट बेस फोर्कलिफ्ट पॉकेट से सुसज्जित हैं।

● शिपिंग अवधि: एफओबी निंगबो, सीआईएफ प्रमुख बंदरगाह, या ईएसडब्ल्यू।

● लीड समय: मानक कॉन्फ़िगरेशन के लिए 20 कार्य दिवस।

बिक्री के बाद सेवा

● वारंटी अवधि: कमीशनिंग की तारीख से 12 महीने (शिपमेंट से अधिकतम 18 महीने)।

● वीडियो कॉल या ईमेल के माध्यम से निःशुल्क दूरस्थ तकनीकी सहायता (4 व्यावसायिक घंटों के भीतर प्रतिक्रिया)।

अक्सर पूछे जाने वाले प्रश्न:

Q1: 8E/2, 8E और 16E दराज के बीच क्या अंतर है?

ए: ये दराज ऊंचाई मॉड्यूल को संदर्भित करते हैं: 8ई/2 = 100 मिमी (आधा मॉड्यूल), 8ई = 200 मिमी (पूर्ण मॉड्यूल), 16ई = 400 मिमी (डबल मॉड्यूल)। दराज जितनी बड़ी होगी, स्वीकार्य वर्तमान रेटिंग उतनी ही अधिक होगी और अधिक द्वितीयक टर्मिनल उपलब्ध होंगे।

Q2: क्या मैं आने वाली आपूर्ति को काटे बिना दराज को बदल सकता हूँ?

उत्तर: हाँ. यह एमएनएस मॉड्यूलराइजेशन ड्रा-आउट प्रकार स्विच कैबिनेट की एक मुख्य विशेषता है। दराज को अलग स्थिति (सफ़ेद हैंडल) पर ले जाएँ, अनलॉक करें और बाहर खींचें। मुख्य बस ऊर्जावान रहती है। हालाँकि, हमेशा पहले लोड साइड को डिस्कनेक्ट करें।

Q3: क्या कैबिनेट तापमान निगरानी प्रणाली के साथ आती है?

उत्तर: मानक इकाइयों में निगरानी शामिल नहीं है, लेकिन हम एम्बेडेड पीटी100 सेंसर के साथ वैकल्पिक स्मार्ट ड्रॉअर और बसबार और ड्रॉअर तापमान दिखाने वाली एक केंद्रीय डिस्प्ले यूनिट प्रदान करते हैं।

Q4: क्या मौजूदा अनुभागों को बदले बिना कैबिनेट को बाद में बढ़ाया जा सकता है?

उत्तर: हाँ. प्रत्येक ऊर्ध्वाधर खंड को साइड कनेक्शन के लिए यांत्रिक और विद्युत रूप से डिज़ाइन किया गया है। आप किसी भी सिरे पर एक अतिरिक्त क्यूबिकल लगा सकते हैं और आपूर्ति की गई विस्तार किटों का उपयोग करके बसबारों को जोड़ सकते हैं।
