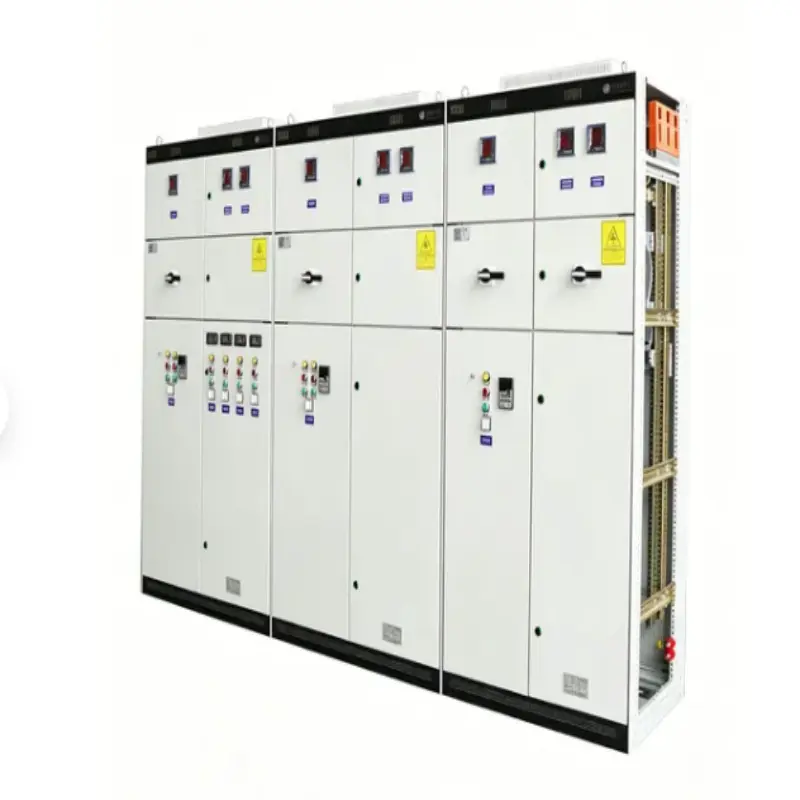

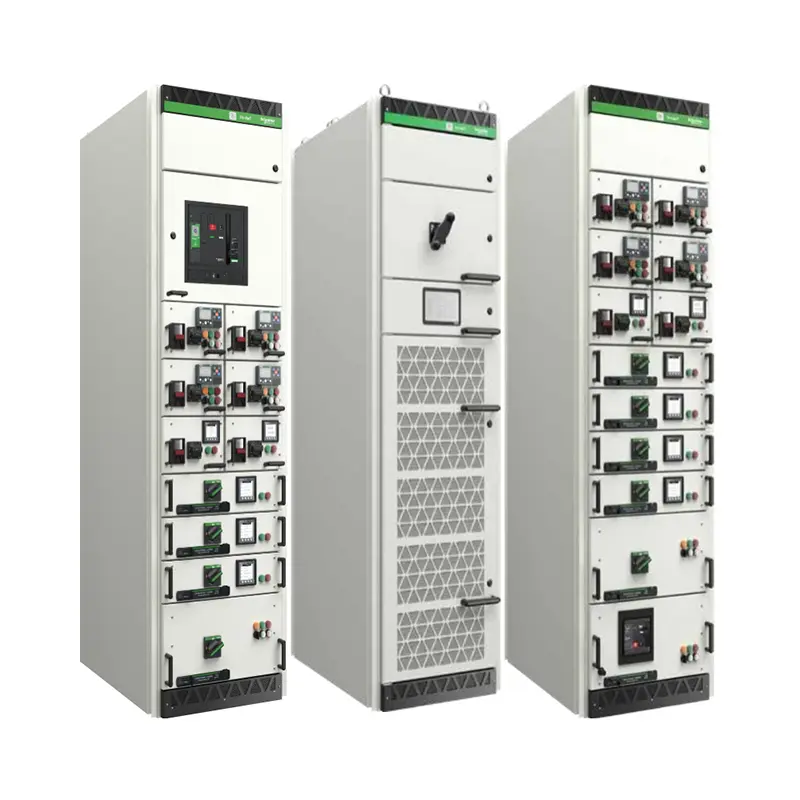

इंटेलिजेंट पावर डिस्ट्रीब्यूशन ड्रॉअर-टाइप पैनल स्विचगियर

लुगाओ पावर कंपनी लिमिटेड का इंटेलिजेंट पावर डिस्ट्रीब्यूशन ड्रॉअर-टाइप पैनल स्विचगियर एक उच्च-प्रदर्शन वाली लो-वोल्टेज असेंबली है जो बुद्धिमान सुरक्षा, मीटरिंग और संचार को जोड़ती है। पारंपरिक निश्चित पैनलों के विपरीत, यह दराज-प्रकार का संस्करण पूरे सिस्टम को बंद किए बिना प्रत्येक सर्किट इकाई को डालने या निकालने की अनुमति देता है। प्रत्येक दराज में एक समर्पित सर्किट ब्रेकर, नियंत्रक और सेंसर होते हैं। "बुद्धिमान" क्षमता अंतर्निहित बिजली गुणवत्ता विश्लेषक, मोडबस टीसीपी/आईपी या प्रोफिबस संचार और स्वचालित विफलता अलर्ट से आती है।स्विचगियरAC 690V, 50/60Hz सिस्टम के लिए उपयुक्त है, जिसका रेटेड करंट 6300A तक है। यह IEC 61439-1/2 और GB/T 7251 मानकों को पूरा करता है।

उत्पाद सुविधाएँ और अनुप्रयोग (प्रश्नोत्तर प्रारूप के साथ)

यह अनुभाग आम खरीदार की चिंताओं को संबोधित करता है और इंटेलिजेंट पावर डिस्ट्रीब्यूशन ड्रॉअर-टाइप पैनल स्विचगियर के इंजीनियरिंग फायदों पर प्रकाश डालता है।

Q1: दराज तंत्र रखरखाव में कैसे सुधार करता है?

ए: यूनिट में मैकेनिकल इंटरलॉक के साथ तीन-पोजीशन वाला ड्रॉअर (कनेक्टेड/टेस्ट/डिस्कनेक्टेड) ​​है। आप आसन्न सर्किट को बंद किए बिना 60 सेकंड के भीतर एक दोषपूर्ण दराज को बदल सकते हैं। यह महत्वपूर्ण सुविधाओं के लिए इंटेलिजेंट पावर डिस्ट्रीब्यूशन ड्रॉअर-टाइप पैनल स्विचगियर का एक प्रमुख लाभ है।

Q2: कौन से "बुद्धिमान" कार्य अंतर्निहित हैं?

ए: वास्तविक समय वोल्टेज, करंट, पावर फैक्टर और हार्मोनिक्स मॉनिटरिंग। ओवरलोड, शॉर्ट सर्किट या तापमान बढ़ने पर स्वचालित अलार्म। डेटा लॉग को RS485 या ईथरनेट के माध्यम से निर्यात किया जा सकता है। केंद्रीय SCADA प्रणाली से रिमोट ट्रिप/नज़दीकी नियंत्रण।

Q3: क्या कई प्रविष्टियों के बाद दराज तंत्र विश्वसनीय है?

उत्तर: हाँ. प्रत्येक दराज को प्रदर्शन में गिरावट के बिना 5,000 यांत्रिक संचालन और 1,000 विद्युत संचालन के लिए परीक्षण किया जाता है। संपर्क स्प्रिंग-लोडेड दबाव के साथ सिल्वर-प्लेटेड हैं।

Q4: यह उत्पाद कहां स्थापित किया जा सकता है?

आवेदन सूची:

1. डेटा केंद्र: अनावश्यक बिजली पथ और न्यूनतम एमटीटीआर (मरम्मत के लिए औसत समय) के लिए।

2. अस्पताल: महत्वपूर्ण जीवन-समर्थन सर्किटों को निर्बाध बिजली की आवश्यकता होती है।

3. औद्योगिक संयंत्र: कन्वेयर, पंप और कंप्रेसर के लिए मोटर नियंत्रण केंद्र (एमसीसी)।

4. वाणिज्यिक परिसर: मॉल प्रकाश व्यवस्था और एचवीएसी वितरण।

5. नवीकरणीय ऊर्जा: स्मार्ट ग्रिड फीडबैक के साथ सौर/पवन एकीकरण।

उत्पाद पैरामीटर्स (विनिर्देश)

उत्पादन विवरण (गुणवत्ता एवं विनिर्माण)

1. संलग्नक: 2.0 मिमी कोल्ड-रोल्ड स्टील प्लेट, इलेक्ट्रो-गैल्वनाइज्ड और पाउडर-लेपित (आरएएल 7035)। संक्षारण प्रतिरोध >500 घंटे नमक स्प्रे परीक्षण।

2. दराज तंत्र: स्व-लॉकिंग हैंडल के साथ उच्च परिशुद्धता गाइड रेल। दराज के डिब्बों के अंदर IP20 उंगली-सुरक्षित सुरक्षा।

3. बसबार प्रणाली: आयताकार तांबे के बसबार (98% आईएसीएस चालकता), पूरी तरह से गर्मी-सिकुड़ने वाली आस्तीन द्वारा इन्सुलेट।

4. वायरिंग: UL1015 या 60245 IEC प्रमाणित केबल, दोहरे नंबर और रंग कोड के साथ लेबल किए गए।

5. परीक्षण: प्रत्येक एकत्रित इकाई निम्नलिखित से गुजरती है:

● ढांकता हुआ वोल्टेज झेलने (1 मिनट के लिए 3000V एसी)

● प्राथमिक और माध्यमिक इंजेक्शन परीक्षण

● दराज यांत्रिक संचालन परीक्षण

● पूर्ण रेटेड वर्तमान पर तापमान वृद्धि परीक्षण

पैकेजिंग एवं डिलिवरी

1. पैकेजिंग:

प्रत्येक दराज को व्यक्तिगत रूप से एंटी-स्टैटिक पीई फिल्म में लपेटा गया है। मुख्य पैनल किनारे रक्षकों द्वारा संरक्षित है और एक धूमिल लकड़ी के फूस पर बंधा हुआ है। सभी बाड़े बबल रैप और पीपी बुने हुए कपड़े से ढके हुए हैं। IP54-रेटेड आउटडोर इकाइयों को एक अतिरिक्त वॉटरप्रूफ लेमिनेटेड कवर मिलता है।

2. शिपिंग मार्क:

● उगाओ पावर लोगो, ऑर्डर संख्या, वजन, आयाम, और "फ्रैजाइल-इलेक्ट्रॉनिक कंपोनेंट्स" लेबल।

3. डिलिवरी:

● विनिर्माण लीड समय: अनुमोदन प्राप्त करने के बाद 25-35 कार्य दिवस।

● बंदरगाह: शंघाई / निंगबो।

● शिपिंग: समुद्री माल ढुलाई (एफसीएल या एलसीएल), तत्काल अतिरिक्त दराज के लिए हवाई माल ढुलाई।

अक्सर पूछे जाने वाले प्रश्नों

Q1: क्या मैं पूरा पैनल खरीदे बिना स्पेयर पार्ट के रूप में एक दराज खरीद सकता हूँ?

उत्तर: हाँ. लुगाओ पावर कंपनी लिमिटेड व्यक्तिगत बुद्धिमान दराजें बेचती है। हम मूल ड्राइंग, ड्रॉअर लेबल, सर्किट कॉन्फ़िगरेशन और घटक मॉडल के अनुसार एक मिलान अतिरिक्त दराज का निर्माण कर सकते हैं। तकनीकी समीक्षा चरण के दौरान अंतिम अनुकूलता की पुष्टि की जानी चाहिए।

Q2: क्या इंटेलिजेंट पावर डिस्ट्रीब्यूशन ड्रॉअर-टाइप पैनल स्विचगियर किसी खराबी के बाद रिमोट रीसेट का समर्थन करता है?

उत्तर: हाँ, संचार मॉड्यूल के माध्यम से। ऑपरेटर दूर से ही डिस्कनेक्ट कर सकता है, खराबी का निदान कर सकता है और फिर से कनेक्ट कर सकता है (यदि स्थानीय सुरक्षा कोड द्वारा अनुमति दी गई हो)। हालाँकि, शॉर्ट-सर्किट ट्रिप के लिए अभी भी मैन्युअल निरीक्षण की अनुशंसा की जाती है।

Q3: आपके उत्पाद के लिए प्रति पैनल दराजों की अधिकतम संख्या क्या है?

उत्तर: 160A दराज के लिए, हम 2200 मिमी ऊंचे पैनल में 24 इकाइयां तक ​​स्थापित कर सकते हैं। 630ए दराज के लिए, अधिकतम 12 इकाइयाँ। लेआउट फॉर्म 4 बी पृथक्करण का पालन करता है, जिसका अर्थ है कि प्रत्येक दराज अपने स्वयं के धातु डिब्बे में पूरी तरह से अलग है।

Q4: क्या आप इंस्टालेशन और कमीशनिंग सेवा प्रदान करते हैं?

उत्तर: हम मानक के रूप में रिमोट वीडियो कमीशनिंग प्रदान करते हैं। वैकल्पिक: लुगाओ इंजीनियरों द्वारा ऑन-साइट कमीशनिंग (यात्रा व्यय + दैनिक दर, 1 वर्ष की वारंटी विस्तार शामिल)।*

Q5: क्या आप मित्सुबिशी या एलएस जैसे तृतीय-पक्ष ब्रेकर को एकीकृत कर सकते हैं?

उत्तर: बिल्कुल. दराज चेसिस को अधिकांश प्रमुख ब्रांडों को स्वीकार करने के लिए डिज़ाइन किया गया है: एबीबी टीमैक्स/सैस, श्नाइडर एनएसएक्स/एमटीजेड, सीमेंस 3वीए/3डब्ल्यूएल, चिंट, और अन्य। जब आप खरीदारी करें तो बस ब्रेकर मॉडल निर्दिष्ट करें।

बिक्री उपरांत सेवा एवं वारंटी

वारंटी अवधि: शिपमेंट की तारीख से 12 महीने (1 वर्ष)।

इस अवधि के दौरान,लुगाओ पावर कंपनी लिमिटेडदराज तंत्र, बुद्धिमान नियंत्रक और संचार मॉड्यूल सहित किसी भी विनिर्माण दोष को कवर करता है। उपभोग्य सामग्रियों (रोशनी, फ़्यूज़) को बाहर रखा गया है।
