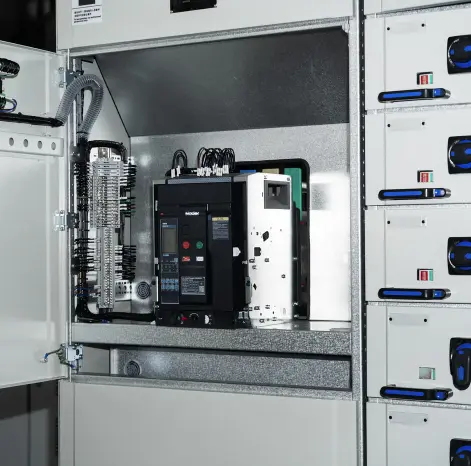

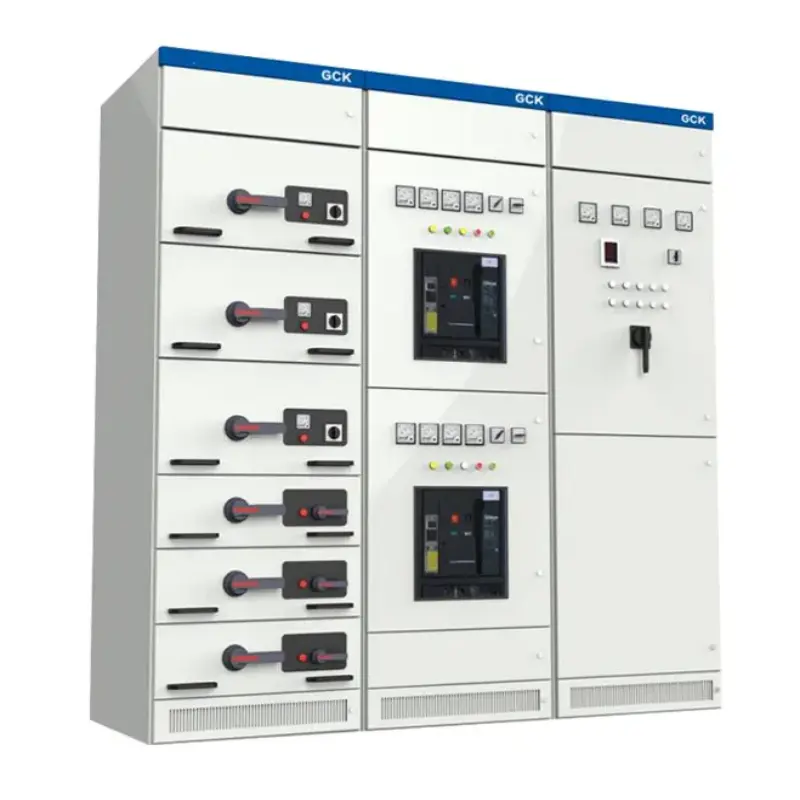

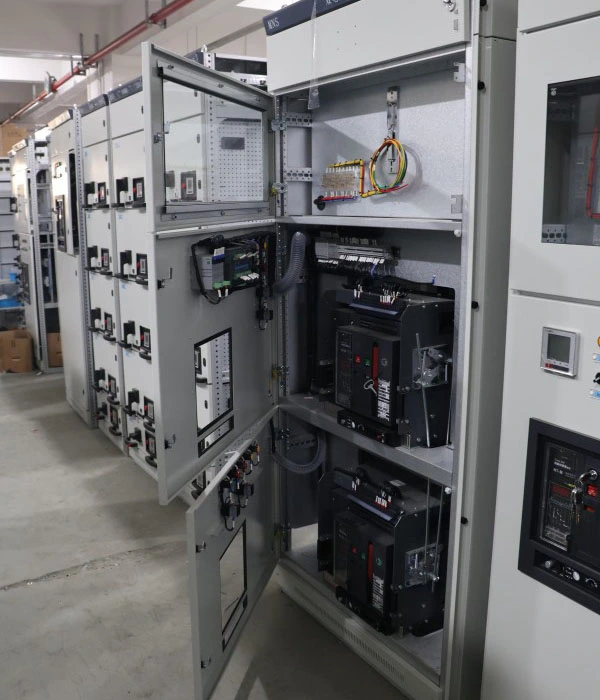

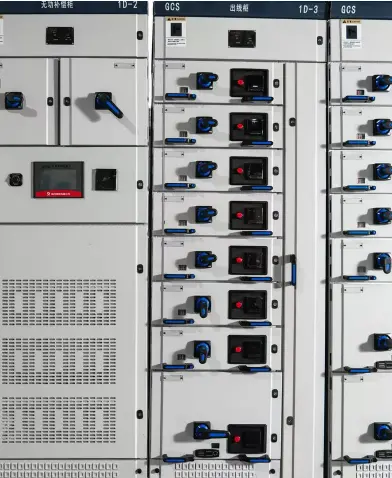

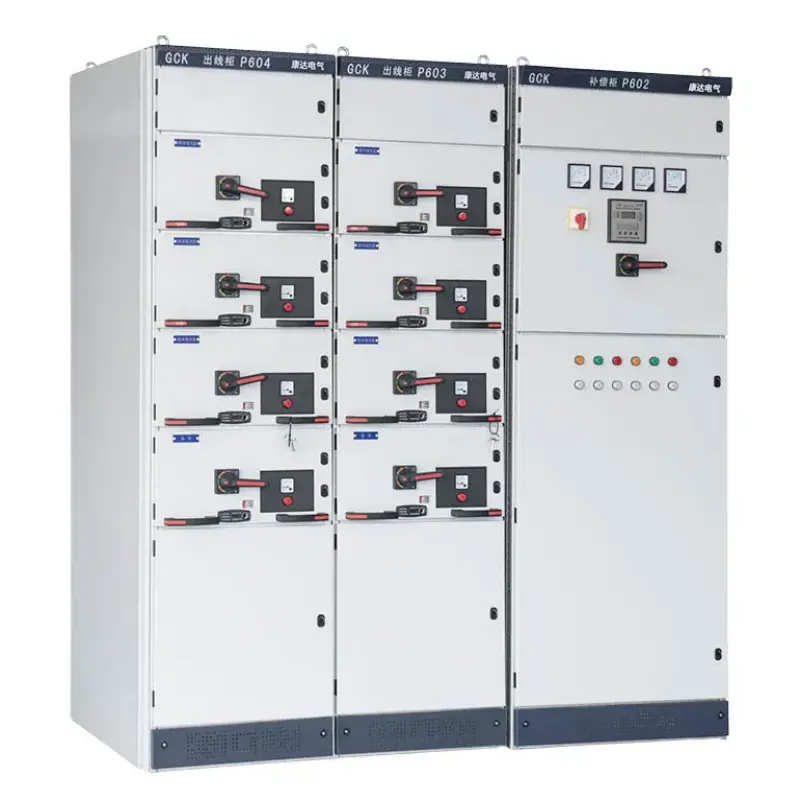

जीसीके सी-प्रोफाइल असेंबली किफायती स्विच कैबिनेट

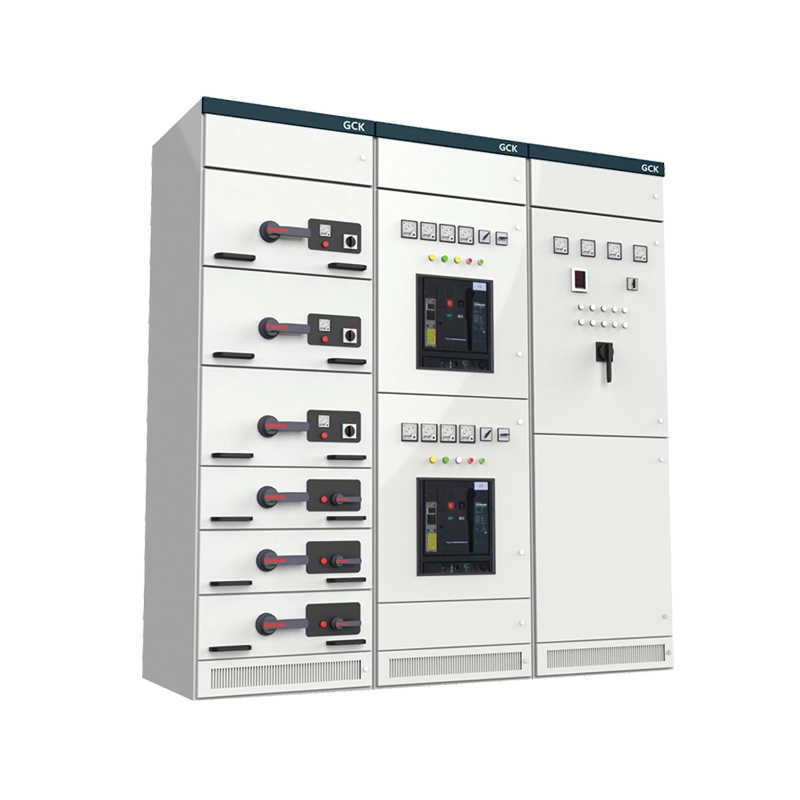

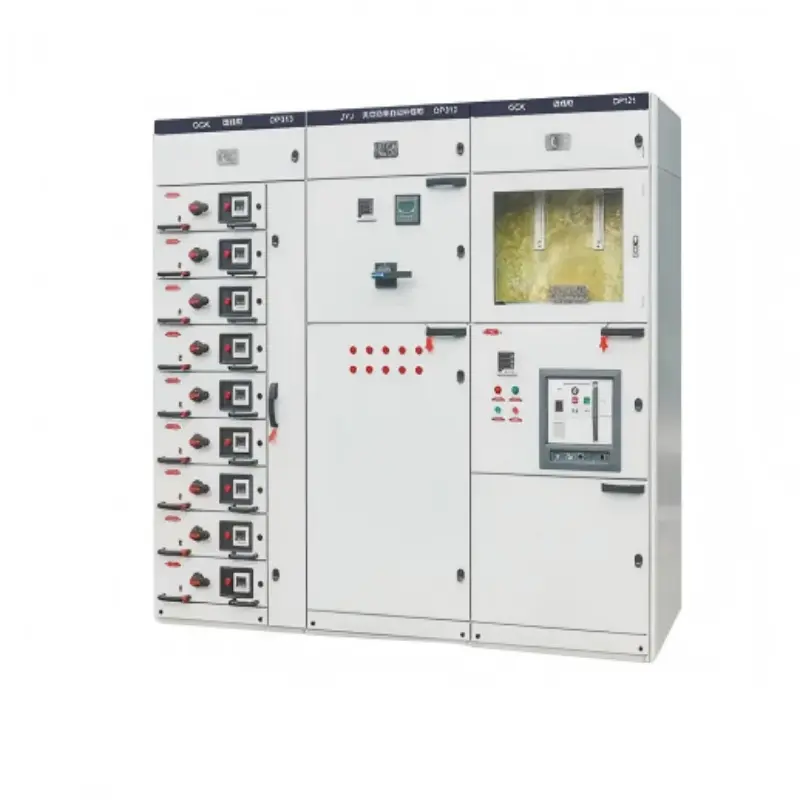

जीसीके सी-प्रोफाइल असेंबली इकोनॉमिकल स्विच कैबिनेट एक हैलो-वोल्टेज (690V तक) संलग्न स्विचगियरबोल्टेड सी-प्रोफाइल स्टील फ्रेम का उपयोग करना। सी-प्रोफाइल कोल्ड रोल्ड, 25 मिमी मॉड्यूलर होल ग्रिड के साथ पूर्व-छिद्रित गैल्वनाइज्ड स्टील चैनल हैं, जो वेल्डिंग या विशेष उपकरणों के बिना असेंबली को सक्षम करते हैं।

यह उत्पाद क्या करता है?

● बिजली वितरण - मुख्य आने वाले स्रोत से फीडर, मोटर, प्रकाश पैनल और अन्य भार तक सुरक्षित रूप से बिजली पहुंचाता है।

● दराज की कार्यक्षमता - इसमें निकासी योग्य दराज (सर्किट ब्रेकर, कॉन्टैक्टर, सॉफ्ट स्टार्टर) होते हैं जिन्हें मुख्य बसबार के चालू रहने पर बदला जा सकता है, जिससे डाउनटाइम कम हो जाता है।

● ऑन-साइट पुनर्विन्यास - अंत प्लेटों को खोलकर, नए क्यूबिकल्स पर बोल्ट लगाकर, और सरल किटों के साथ बसबारों को विस्तारित करके अनुभागों को आसानी से जोड़ें या स्थानांतरित करें।

● सुरक्षा और अलगाव - यांत्रिक इंटरलॉक, शटर और पृथक्करण का विन्यास योग्य रूप (फॉर्म 2बी, 3बी, या 4बी) प्रदान करता है।

अनुकूलन विकल्प

संक्षेप में, यह कैबिनेट आधुनिक ड्रॉ-आउट प्रदान करता हैस्विचगियरकार्यक्षमता - सुरक्षित रखरखाव, उच्च घनत्व और मॉड्यूलरिटी - प्रवेश स्तर की कीमत पर। यह छोटे से मध्यम औद्योगिक संयंत्रों, वाणिज्यिक भवनों, बुनियादी ढांचा परियोजनाओं और बजट-सचेत रेट्रोफिट्स के लिए आदर्श है जहां गुणवत्ता से समझौता नहीं किया जा सकता है।

उत्पाद पैरामीटर्स (विनिर्देश)

जीसीके सी-प्रोफाइल असेंबली इकोनॉमिकल स्विच कैबिनेट के लिए मुख्य तकनीकी विशिष्टताएं नीचे दी गई हैं। मान मानक कॉन्फ़िगरेशन पर आधारित होते हैं और विशिष्ट प्रोजेक्ट आवश्यकताओं के लिए अनुकूलित किए जा सकते हैं।

उत्पाद विशेषताएँ और अनुप्रयोग (प्रश्नोत्तर प्रारूप)

जीसीके सी-प्रोफाइल असेंबली इकोनॉमिकल स्विच कैबिनेट अर्थव्यवस्था, लचीलेपन और सिद्ध प्रदर्शन के अपने अद्वितीय संयोजन के कारण अलग दिखती है। नीचे हम ग्राहकों द्वारा इसकी विशेषताओं और उपयुक्त अनुप्रयोगों के बारे में पूछे जाने वाले सबसे सामान्य प्रश्नों के उत्तर देते हैं।

Q1: वेल्डेड स्विचगियर की तुलना में सी-प्रोफाइल डिज़ाइन को क्या अधिक किफायती बनाता है?

ए: तीन कारण: (1) बोल्ट-टुगेदर फ्रेम महंगे वेल्डिंग फिक्स्चर को समाप्त करता है। (2) प्री-पंच्ड 25 मिमी ग्रिड कस्टम ड्रिलिंग को हटा देता है। (3) क्षतिग्रस्त प्रोफाइल को व्यक्तिगत रूप से बदला जा सकता है, पूरे फ्रेम को नहीं। जब आप जीसीके सी-प्रोफाइल असेंबली इकोनॉमिकल स्विच कैबिनेट खरीदते हैं, तो आप मूल्य के लिए भुगतान करते हैं, न कि ओवर-इंजीनियरिंग के लिए।

Q2: क्या बोल्ट वाली संरचना औद्योगिक वातावरण के लिए पर्याप्त मजबूत है?

उत्तर: हाँ. उचित रूप से टॉर्कित (M8:18Nm, M10:35Nm), यह IEC 61439-2 से मिलता है और स्थायी विरूपण के बिना 50kA शॉर्ट-सर्किट बलों का सामना करता है। अत्यधिक कंपन के लिए (उदाहरण के लिए, स्टैम्पिंग प्रेस या जहाज़), हम अपने वेल्डेड की अनुशंसा करते हैंमनसे श्रृंखला. 95% औद्योगिक/वाणिज्यिक साइटों के लिए, जीसीके सी-प्रोफाइल पर्याप्त से अधिक है।

Q3: गैल्वेनाइज्ड फिनिश की तुलना पाउडर कोटिंग से कैसे की जाती है?

ए: छिद्रण के बाद हॉट-डिप गैल्वनाइजिंग सभी सतहों को कवर करती है - कटे हुए किनारे और छेद शामिल - एक समान ≥65μm जस्ता परत के साथ। जब इसके पीछे नमी रिसती है तो यह चिपकता या खराब नहीं होता, आर्द्र वातावरण (उदाहरण के लिए, जल उपचार, कपड़ा मिलों) में पाउडर कोटिंग से बेहतर प्रदर्शन करता है। यदि रंग की आवश्यकता है, तो गैल्वेनाइज्ड परत के ऊपर पाउडर कोटिंग लगाई जा सकती है।

Q4: सबसे आम एप्लिकेशन परिदृश्य क्या हैं?

ए: हजारों वैश्विक इंस्टॉलेशन के आधार पर, जीसीके सी-प्रोफाइल असेंबली इकोनॉमिकल स्विच कैबिनेट को सबसे अधिक बार तैनात किया जाता है:

छोटे और मध्यम औद्योगिक संयंत्र: खाद्य प्रसंस्करण, प्लास्टिक मोल्डिंग, धातु निर्माण और कपड़ा मिलें

वाणिज्यिक भवन: शॉपिंग सेंटर, होटल और कार्यालय भवन

जल और अपशिष्ट जल उपचार: पंप स्टेशन, सिंचाई और अलवणीकरण प्रणाली

रेट्रोफिट परियोजनाएं: पुराने फिक्स्ड स्विचबोर्ड को आधुनिक ड्रॉ-आउट स्विचगियर से बदलना

अस्थायी बिजली प्रतिष्ठान: निर्माण स्थल, खनन शिविर और इवेंट पावर सिस्टम

उत्पादन विवरण और प्रतिस्पर्धात्मक लाभ

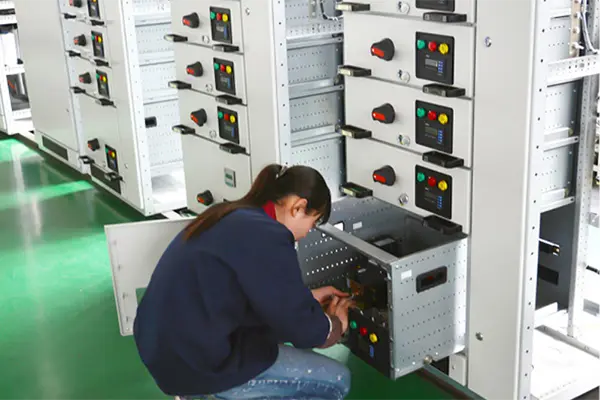

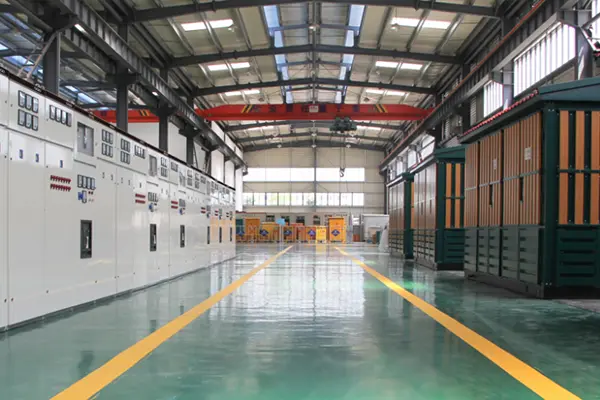

उत्पादन विवरण - हम जीसीके सी-प्रोफाइल असेंबली किफायती स्विच कैबिनेट कैसे बनाते हैं

At Lugao Power Co., Ltd., we manufacture every GCK C-profile assembly Economical Switch Cabinet with consistency, durability, and ease of assembly.

1. सी-प्रोफ़ाइल निर्माण:जापानी-मानक Q235B 2.0 मिमी स्टील कॉइल → सीएनसी पंच 25 मिमी ग्रिड → कोल्ड-फॉर्म सी-आकार (±0.3 मिमी सटीकता) → लंबाई में कटौती → हॉट-डिप गैल्वेनाइज्ड (≥65μm, एएसटीएम ए123)।

2. दराज पालना:पोजिशनिंग डिम्पल और नायलॉन रोलर्स के साथ 2.5 मिमी गैल्वेनाइज्ड स्टील। एडाप्टर प्लेट के माध्यम से 8E/2 से 24E दराज स्वीकार करता है। पैडलॉक हैस्प के साथ तीन-स्थिति यांत्रिक इंटरलॉक (कनेक्टेड/टेस्ट/आइसोलेटेड)।

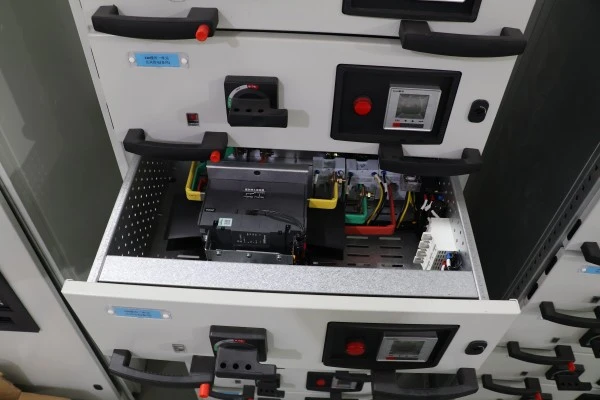

3. दराज इकाई:1.5 मिमी स्टील फ्रंट पैनल, आरएएल 7035 पाउडर कोटिंग, लेजर-उत्कीर्ण लेबल। O/I संकेतक के साथ संभालें। प्राथमिक संपर्क: सिल्वर-प्लेटेड तांबा (≥10μm), स्प्रिंग-लोडेड ट्यूलिप डिज़ाइन। सेकेंडरी वायरिंग: क्रमांकित फेरूल के साथ 2.5 मिमी² पीवीसी तांबे के तार। निरंतरता, इन्सुलेशन और यांत्रिक संचालन के लिए फैक्टरी का परीक्षण किया गया।

4. बसबार प्रणाली:ईटीपी कॉपर (98% आईएसीएस), सिल्वर-प्लेटेड जोड़ 35-40 एनएम तक टॉर्क करते हैं। बसबार प्रत्येक 500 मिमी (सामान्य 800 मिमी से अधिक सख्त) का समर्थन करते हैं। ऊर्ध्वाधर बसबार बोल्ट वाले तांबे के लिंक के माध्यम से जुड़ते हैं।

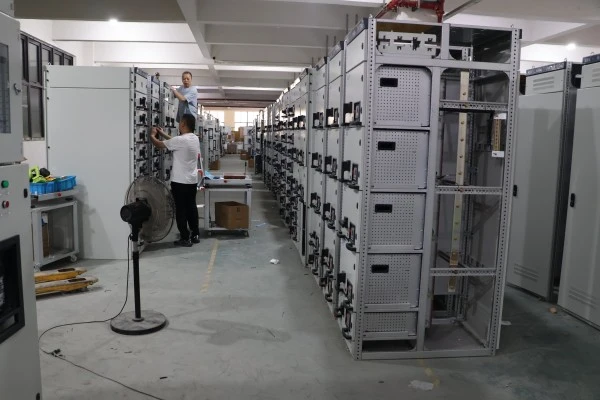

5. संयोजन एवं परीक्षण:टॉर्क-नियंत्रित असेंबली। प्रत्येक इकाई का परीक्षण किया गया: ढांकता हुआ (2.5 केवी/1 मिनट), निरंतरता, यांत्रिक इंटरलॉक, और 1.1x रेटेड वर्तमान पर तापमान वृद्धि। फ़ैक्टरी परीक्षण रिपोर्ट शामिल है।

बिक्री के बाद सेवा - एक साल की वारंटी

वारंटी अवधि:कमीशनिंग की तारीख से 12 महीने, लेकिन शिपमेंट की तारीख से 18 महीने से अधिक नहीं।

क्या शामिल है: सभी विनिर्माण दोष जिनमें शामिल हैं:

● रेटेड यांत्रिक भार के तहत सी-प्रोफाइल विरूपण

● दराज इंटरलॉक की खराबी (गलत प्रविष्टि या निकासी को रोकने में विफलता)

● वारंटी अवधि के भीतर प्राथमिक संपर्क घिसाव 0.5 मिमी से अधिक

● फ़ैक्टरी असेंबली के कारण होने वाली द्वितीयक वायरिंग त्रुटियाँ या ढीली समाप्ति

● गैल्वेनाइज्ड कोटिंग छीलना (बशर्ते कोई बाहरी घर्षण मौजूद न हो)

क्या कवर नहीं किया गया है: अनुचित स्थापना, अनधिकृत संशोधन, नेमप्लेट रेटिंग से परे संचालन, भौतिक प्रभाव, आदेश में निर्दिष्ट नहीं किए गए रासायनिक जोखिम से जंग, या अप्रत्याशित घटना (बिजली, बाढ़, आग, आदि) के परिणामस्वरूप होने वाली क्षति।

प्रतिक्रिया प्रतिबद्धता:

● दूरस्थ तकनीकी सहायता:ईमेल, व्हाट्सएप या वीडियो कॉल के माध्यम से 8 व्यावसायिक घंटों के भीतर।

● स्पेयर पार्ट्स शिपमेंट:वारंटी दावों के लिए 48 घंटों के भीतर (मानक कूरियर)।

प्रत्येक शिपमेंट के साथ प्रदान किए गए दस्तावेज़:

1. फ़ैक्टरी परीक्षण रिपोर्ट (ढांकता हुआ, निरंतरता, तापमान वृद्धि)

2. असेंबली ड्राइंग और सिंगल-लाइन आरेख

3. प्रत्येक ड्रॉअर की रेटिंग और फ़ंक्शन को सूचीबद्ध करने वाला ड्रॉअर शेड्यूल

4. ऑन-साइट रीअसेम्बली के लिए टॉर्क स्पेसिफिकेशन शीट (केडी ऑर्डर)

5. संचालन एवं रखरखाव मैनुअल
