कॉपर वाइंडिंग पैड माउंटेड ड्राई टाइप ट्रांसफार्मर

यह उपकरण क्या है?

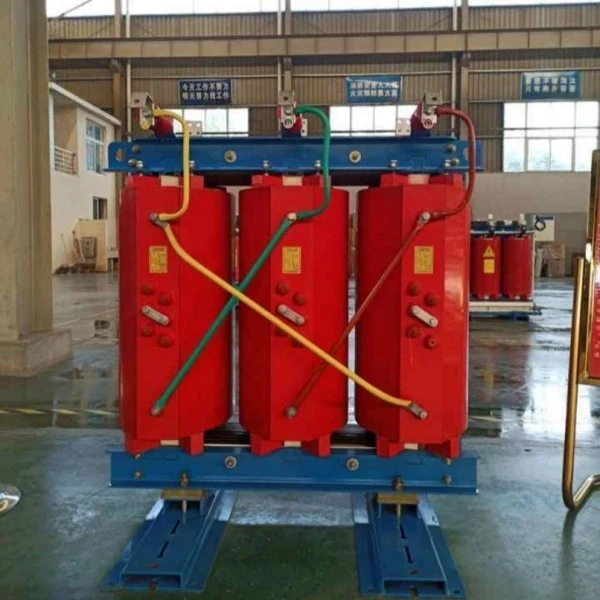

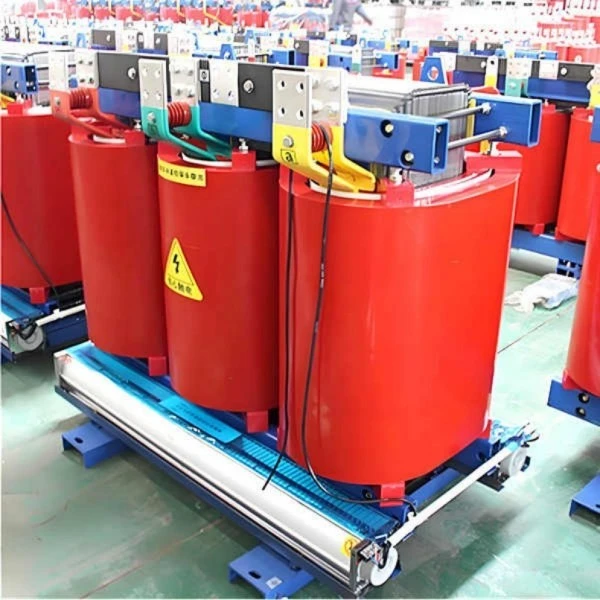

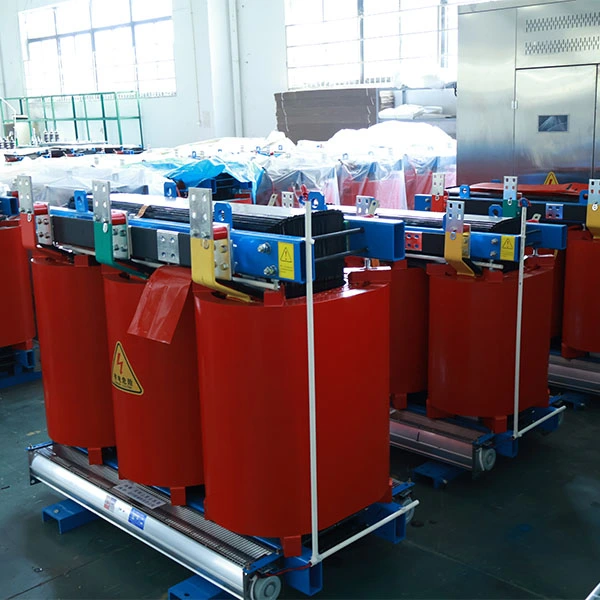

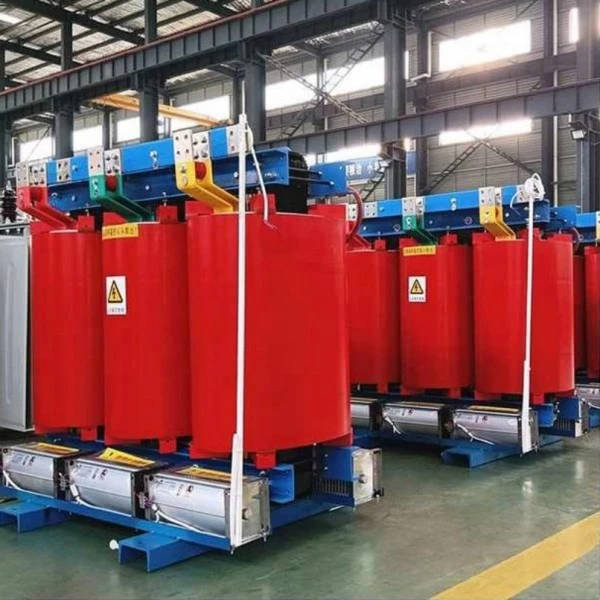

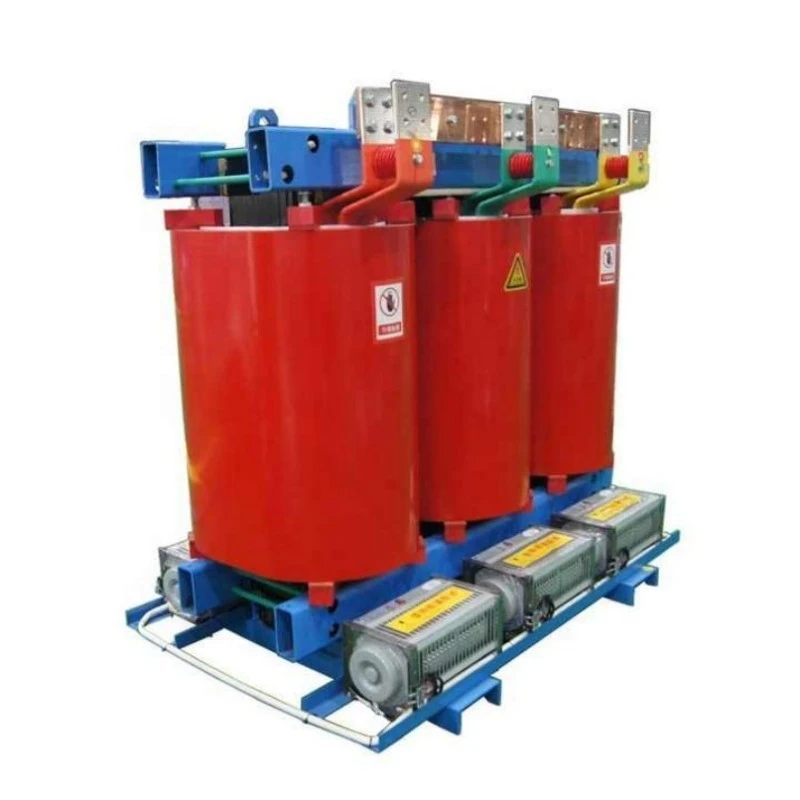

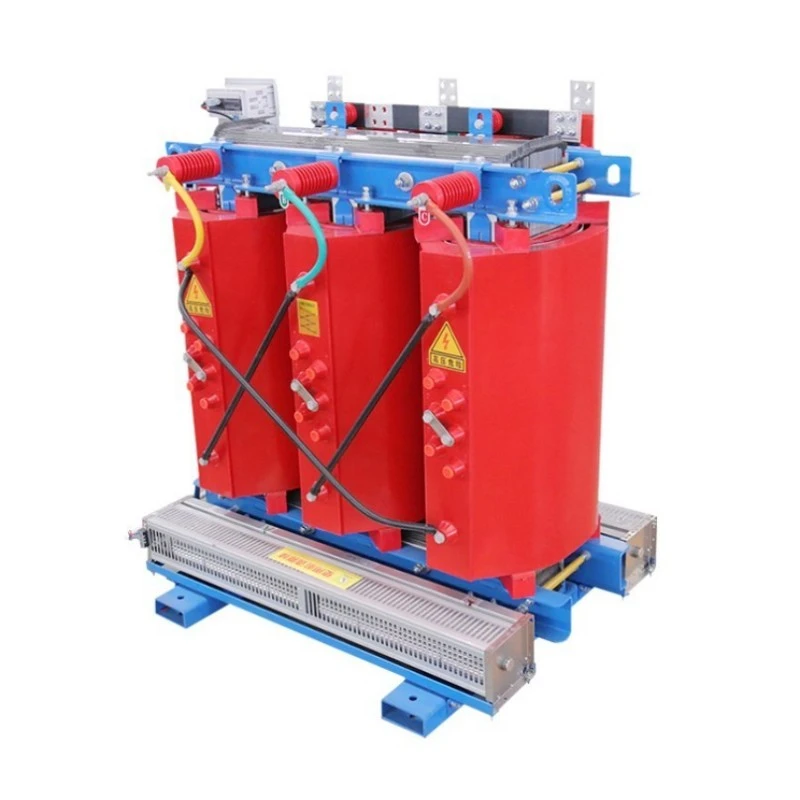

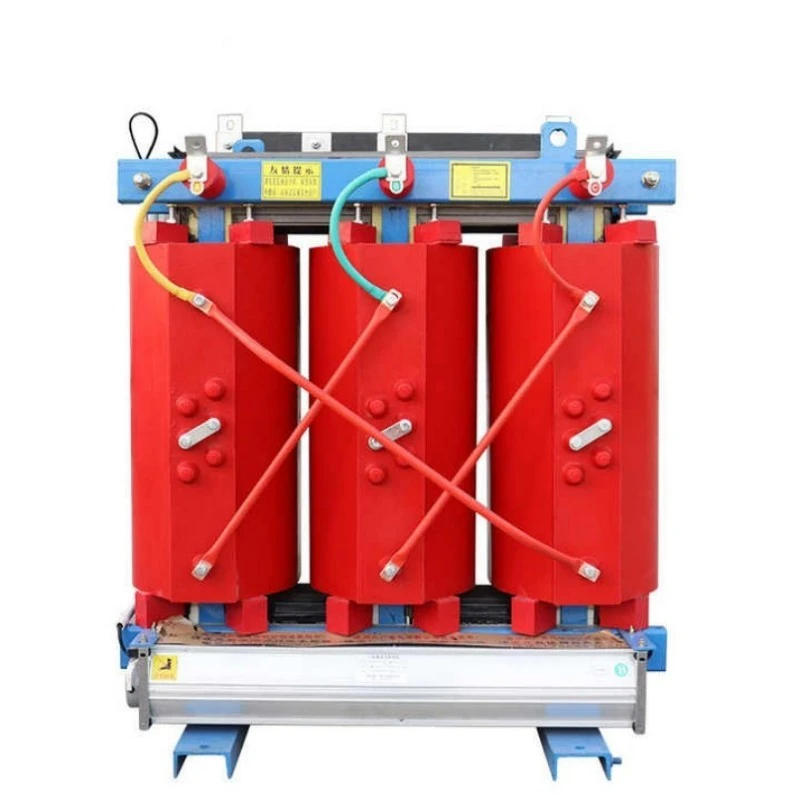

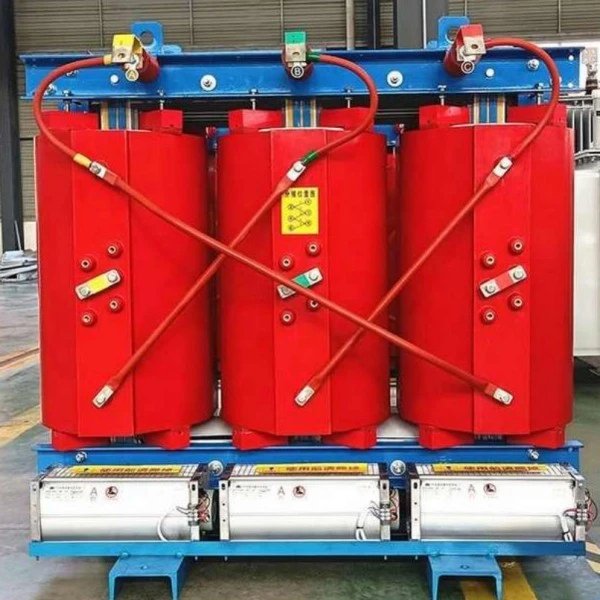

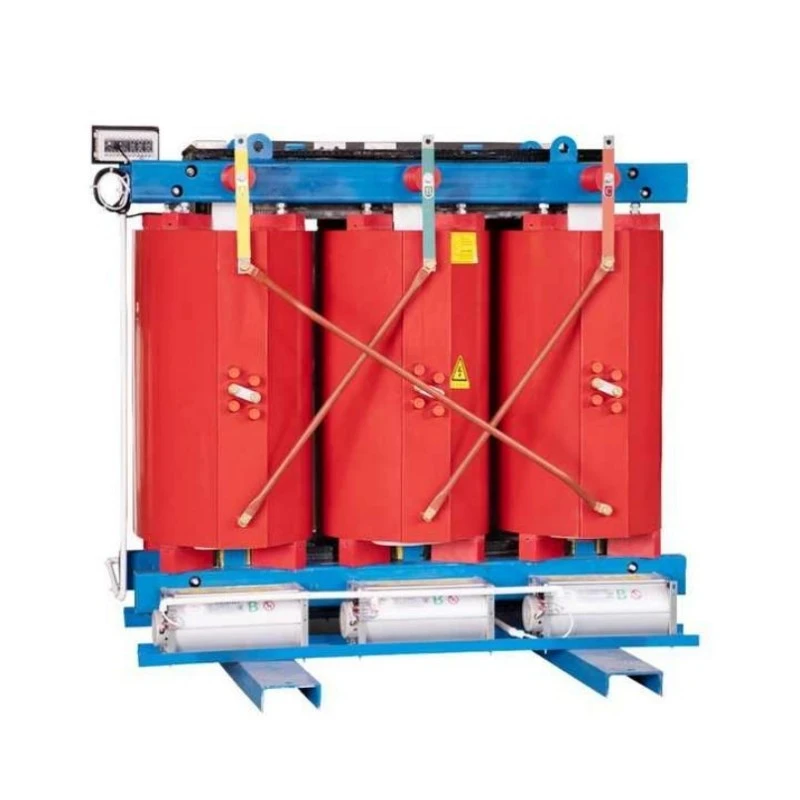

कॉपर वाइंडिंग पैड माउंटेड ड्राई टाइप ट्रांसफार्मर एक तीन-चरण, कास्ट रेज़िन ड्राई-टाइप ट्रांसफार्मर है जिसे विशेष रूप से पैड-माउंटेड आउटडोर इंस्टॉलेशन के लिए डिज़ाइन किया गया है। यह आवासीय समुदायों, वाणिज्यिक केंद्रों, औद्योगिक पार्कों और नवीकरणीय ऊर्जा परियोजनाओं में सुरक्षित वितरण के लिए मध्यम वोल्टेज (आमतौर पर 10kV-35kV) को कम वोल्टेज (400V/380V) तक ले जाता है।

पारंपरिक के विपरीततेल में डूबे ट्रांसफार्मर, यह उत्पाद किसी इन्सुलेट तेल का उपयोग नहीं करता है। इसके बजाय, यह प्राकृतिक या मजबूर वायु शीतलन के साथ संयुक्त एपॉक्सी राल ठोस इन्सुलेशन को नियोजित करता है। वाइंडिंग पूरी तरह से उच्च-चालकता वाले तांबे से बनी होती है, जो कम प्रतिरोधक हानि, बेहतर अधिभार क्षमता और लंबे समय तक सेवा जीवन सुनिश्चित करती है। पैड-माउंटेड संलग्नक एक अलग सबस्टेशन भवन की आवश्यकता के बिना सीधे जमीनी स्तर की स्थापना की अनुमति देता है, जिससे सिविल निर्माण लागत और स्थान की काफी बचत होती है।

उत्पाद वर्णन

लुगाओ के कॉपर वाइंडिंग पैड माउंटेड ड्राई टाइप ट्रांसफार्मर को आउटडोर वितरण नेटवर्क में विश्वसनीयता, दक्षता और सुरक्षा के लिए इंजीनियर किया गया है। 50kVA से 2500kVA तक रेटेड, 10kV/0.4kV (6kV, 20kV, या 35kV के लिए अनुकूलन) के मानक वोल्टेज के साथ, यह ट्रांसफार्मर GB 20052-2020 स्तर 2 ऊर्जा दक्षता मानकों को पूरा करता है, कुछ मॉडल स्तर 1 के करीब आते हैं।

मुख्य विद्युत प्रदर्शन में पारंपरिक ड्राई-टाइप ट्रांसफार्मर की तुलना में 37% तक कम नो-लोड हानि, 30% तक कम लोड हानि, आंशिक डिस्चार्ज ≤5pC और 1 मीटर पर शोर स्तर ≤55dB शामिल हैं। तांबे की वाइंडिंग उत्कृष्ट तापीय चालकता और यांत्रिक शक्ति सुनिश्चित करती है, जिससे शॉर्ट-सर्किट झेलने की क्षमता में काफी सुधार होता है।

यूनिट को मौसम प्रतिरोधी, लॉक करने योग्य पैड-माउंटेड बाड़े में IP23 या उच्चतर रेटिंग के साथ रखा गया है, जो बारिश, धूल और बर्बरता से बचाता है। पीटी100 सेंसर, ऑटो-स्टार्ट पंखे, ओवरहीट अलार्म और आरएस485 संचार के साथ एक बुद्धिमान तापमान नियंत्रण प्रणाली मानक के रूप में शामिल है।

30 साल के डिजाइन जीवन और न्यूनतम रखरखाव आवश्यकताओं के साथ, यह कॉपर वाइंडिंग पैड माउंटेड ड्राई टाइप ट्रांसफार्मर उपयोगिताओं, ईपीसी ठेकेदारों और सुविधा प्रबंधकों के लिए एक सुरक्षित, लंबे समय तक चलने वाला और ऊर्जा-बचत वितरण समाधान चाहने वालों के लिए आदर्श विकल्प है।

उत्पाद पैरामीटर (विनिर्देश)

उत्पाद सुविधा और अनुप्रयोग

प्रमुख विशेषताऐं

ऑल-कॉपर वाइंडिंग्स - एल्यूमीनियम की तुलना में कम प्रतिरोधक हानि, उच्च अधिभार क्षमता और बेहतर शॉर्ट-सर्किट प्रतिरोध।

अग्निरोधक और विस्फोट-रोधी - एपॉक्सी राल कास्टिंग, स्वयं-बुझाने वाला, कोई तेल रिसाव जोखिम नहीं।

पैड-माउंटेड डिज़ाइन - ग्राउंड-स्तरीय स्थापना, कोई सबस्टेशन भवन की आवश्यकता नहीं, 40-60% सिविल कार्य लागत बचाता है।

अल्ट्रा-लो लॉस - जीबी लेवल 2 ऊर्जा दक्षता को पूरा करता है, वार्षिक बिजली बिल को काफी कम करता है।

स्मार्ट मॉनिटरिंग - पीटी100 सेंसर, पंखा ऑटो-स्टार्ट, ओवरहीट अलार्म/ट्रिप, आरएस485 से बीएएस।

कम शोर - ≤55dB, आवासीय और वाणिज्यिक क्षेत्रों के लिए उपयुक्त।

रखरखाव-मुक्त - कोई तेल परीक्षण नहीं, कोई सुखाना नहीं, कोई हिलना-डुलना नहीं।

प्रश्नोत्तर: उत्पाद विशेषता की व्याख्या

Q1: बाहरी उपयोग के लिए तेल में डूबे प्रकार के बजाय कॉपर वाइंडिंग पैड माउंटेड ड्राई टाइप ट्रांसफार्मर क्यों चुनें?

उत्तर: तेल में डूबे ट्रांसफार्मर आग और रिसाव का खतरा पैदा करते हैं, खासकर आवासीय या पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों में। कॉपर वाइंडिंग पैड माउंटेड ड्राई टाइप ट्रांसफार्मर किसी तेल का उपयोग नहीं करता है, इसलिए आग फैलने या जमीन के दूषित होने का कोई जोखिम नहीं है। इसके अतिरिक्त, तांबे की वाइंडिंग बेहतर तापीय चालकता और यांत्रिक शक्ति प्रदान करती है, जिससे चरम गर्मी के भार के तहत भी विश्वसनीय संचालन सुनिश्चित होता है। सख्त अग्नि संहिताओं के कारण कई नगर पालिकाएँ अब नए बाहरी प्रतिष्ठानों के लिए ड्राई-टाइप ट्रांसफार्मर अनिवार्य कर देती हैं।

Q2: क्या तांबे की वाइंडिंग वास्तव में एल्यूमीनियम की तुलना में अतिरिक्त लागत के लायक है?

उत्तर: बिल्कुल. जबकि कॉपर वाइंडिंग पैड माउंटेड ड्राई टाइप ट्रांसफार्मर की प्रारंभिक लागत एल्यूमीनियम-घाव इकाई की तुलना में लगभग 15-20% अधिक है, कुल जीवनचक्र लागत काफी कम है। तांबे में 40% अधिक चालकता होती है, जिसका अर्थ है कम लोड हानि और कम बिजली बिल। तांबे में तन्य शक्ति भी अधिक होती है, इसलिए ट्रांसफार्मर शॉर्ट-सर्किट बलों को बेहतर ढंग से झेलता है। 30 साल से अधिक के डिज़ाइन जीवन में, केवल ऊर्जा बचत ही आसानी से निवेश को उचित ठहराती है।

Q3: क्या यह ट्रांसफार्मर उच्च आर्द्रता और बरसात के मौसम को संभाल सकता है, खासकर दक्षिणी क्षेत्रों में?

उत्तर: हाँ. हमारा कॉपर वाइंडिंग पैड माउंटेड ड्राई टाइप ट्रांसफार्मर एक वैक्यूम कास्टिंग प्रक्रिया का उपयोग करता है जहां एपॉक्सी राल तांबे की वाइंडिंग को पूरी तरह से घेर लेता है, जिससे एक सीलबंद इन्सुलेशन परत बन जाती है। कोर और क्लैंप को जंग-रोधी उपचार से गुजरना पड़ता है। IP23 संलग्नक के साथ, ट्रांसफार्मर सामान्य रूप से 100% सापेक्ष आर्द्रता में काम करता है। लंबे समय तक बंद रहने के बाद पुनः आरंभ करने से पहले सुखाने की आवश्यकता नहीं होती है।

Q4: यदि गर्मी के चरम के दौरान ट्रांसफार्मर ओवरलोड हो जाए तो क्या होगा?

उत्तर: प्राकृतिक शीतलन (एएन) के तहत, यह 100% लोड पर लगातार चलता रहता है। फोर्स्ड एयर कूलिंग (एएफ) के साथ, क्षमता 40-50% बढ़ जाती है। तांबे की वाइंडिंग 2 घंटे तक 150% रेटेड लोड का सामना कर सकती है। यह अधिभार क्षमता महत्वपूर्ण घटनाओं के दौरान बिजली की निरंतरता सुनिश्चित करती है।

Q5: वारंटी कितने समय की है और इसमें क्या शामिल है?

उत्तर: मानक वारंटी शिपमेंट से 12 महीने की है, जो सभी विनिर्माण दोषों को कवर करती है। एक सशुल्क सेवा अनुबंध वारंटी को 36 या 60 महीने तक बढ़ा सकता है। तकनीकी सहायता जीवन भर के लिए निःशुल्क है।

उत्पादन विवरण

मुख्य सामग्री और विनिर्माण प्रक्रिया

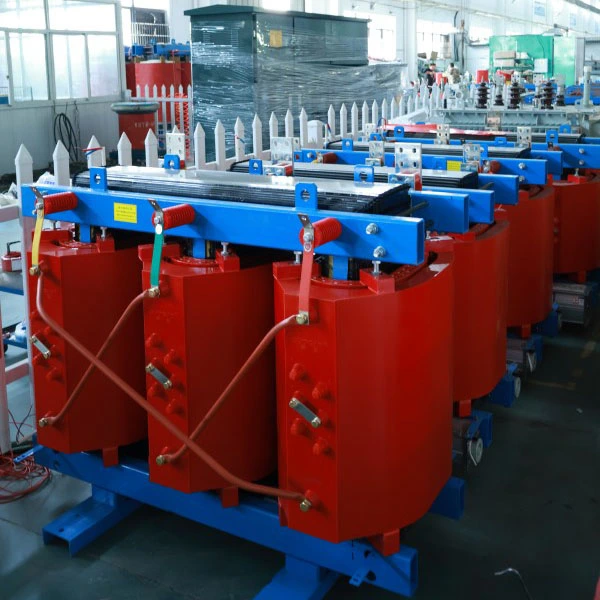

प्रत्येक कॉपर वाइंडिंग पैड माउंटेड ड्राई टाइप ट्रांसफार्मर का कोर उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील का उपयोग करके बनाया गया है, जिसमें नो-लोड करंट और आवारा नुकसान को कम करने के लिए स्टेप-लैप जोड़ों के साथ है। समान चुंबकीय पथ सुनिश्चित करने के लिए कोर सटीक-कतरनी और स्वचालित रूप से स्टैक्ड है।

घुमावदार संरचना - पूर्ण तांबा

हाई-वोल्टेज और लो-वोल्टेज दोनों वाइंडिंग ऑक्सीजन मुक्त तांबे के कंडक्टर का उपयोग करते हैं। लो-वोल्टेज वाइंडिंग समान अंतर-परत इन्सुलेशन के साथ फ़ॉइल-वाइंडिंग कॉन्फ़िगरेशन को अपनाती है, जो शॉर्ट-सर्किट झेलने की क्षमता को महत्वपूर्ण रूप से बढ़ाती है। तांबे की बेहतर तापीय चालकता भी गर्मी को अधिक प्रभावी ढंग से नष्ट करने में मदद करती है, जिससे गर्म स्थान का तापमान कम हो जाता है।

इन्सुलेशन प्रणाली - एपॉक्सी राल वैक्यूम कास्टिंग

वाइंडिंग को उच्च श्रेणी के एपॉक्सी रेज़िन के साथ वैक्यूम के तहत डाला जाता है, जिससे खाली जगह खत्म हो जाती है और आंशिक डिस्चार्ज ≤5pC सुनिश्चित होता है। यह ठोस इन्सुलेशन प्रणाली ज्वाला-मंदक, नमी-रोधी और रासायनिक रूप से स्थिर है। किसी भी इन्सुलेटिंग तेल का उपयोग नहीं किया जाता है, जिससे ट्रांसफार्मर इनडोर और आउटडोर पैड-माउंटेड इंस्टॉलेशन के लिए सुरक्षित हो जाता है।

संलग्नक और पैड-माउंटेड डिज़ाइन

The ट्रांसफार्मरमौसम-प्रतिरोधी पाउडर कोटिंग के साथ एक हेवी-ड्यूटी, लॉक करने योग्य स्टील के बाड़े में रखा गया है। मानक सुरक्षा IP23 (बारिश और धूल प्रतिरोधी) है, कठोर वातावरण के लिए IP34 या IP54 वैकल्पिक है। आधार को कंक्रीट पैड पर सीधे लगाने के लिए डिज़ाइन किया गया है, जिसमें नीचे से केबल प्रवेश होता है। लिफ्टिंग लग्स और ग्राउंडिंग टर्मिनल मानक हैं।

गुणवत्ता और परीक्षण आश्वासन

प्रत्येक कॉपर वाइंडिंग पैड माउंटेड ड्राई टाइप ट्रांसफार्मर डिलीवरी से पहले व्यापक प्रकार के परीक्षण और नियमित परीक्षण से गुजरता है, जिसमें शामिल हैं:

1. नो-लोड लॉस और लोड लॉस टेस्ट

2. शॉर्ट-सर्किट प्रतिबाधा परीक्षण

3. प्रेरित ओवर-वोल्टेज प्रतिरोध परीक्षण

4. आंशिक निर्वहन माप (≤5pC)

5. बिजली आवेग परीक्षण

6. तापमान वृद्धि परीक्षण

7. सभी प्रमुख प्रदर्शन संकेतक जीबी और आईईसी आवश्यकताओं से अधिक हैं।

प्रमाणपत्र

1. आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली

2. सीई प्रमाणित

3. स्वतंत्र प्रयोगशालाओं से परीक्षण रिपोर्ट टाइप करें
