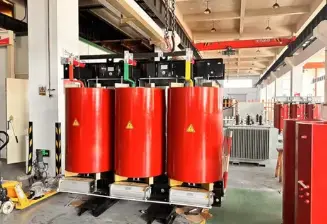

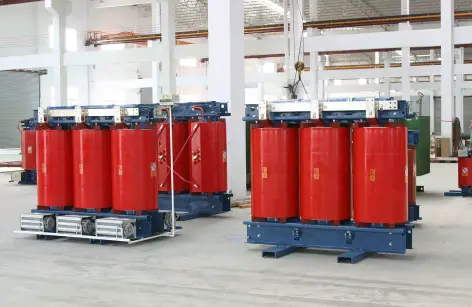

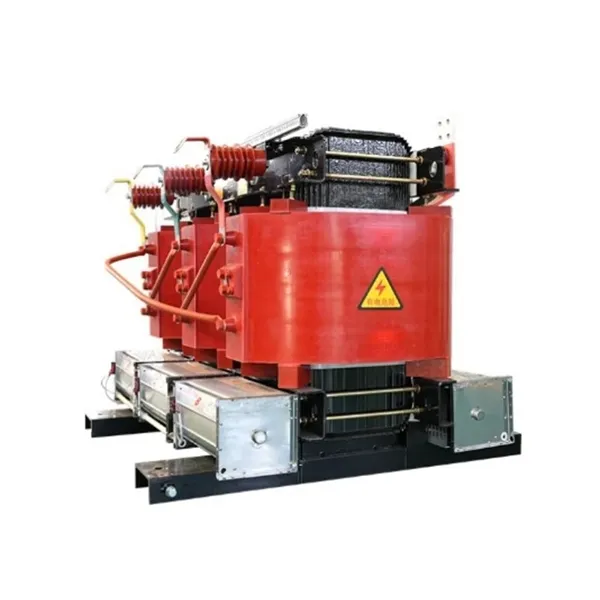

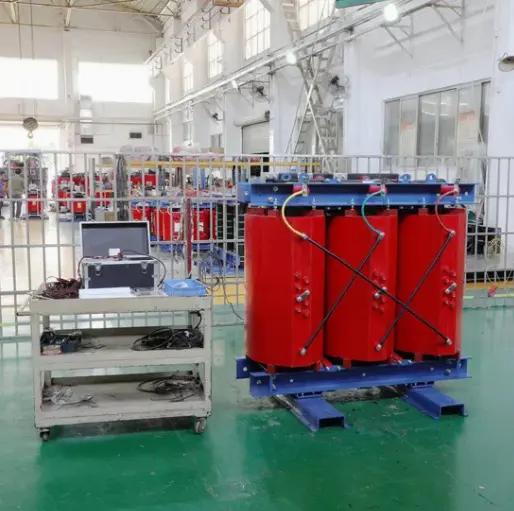

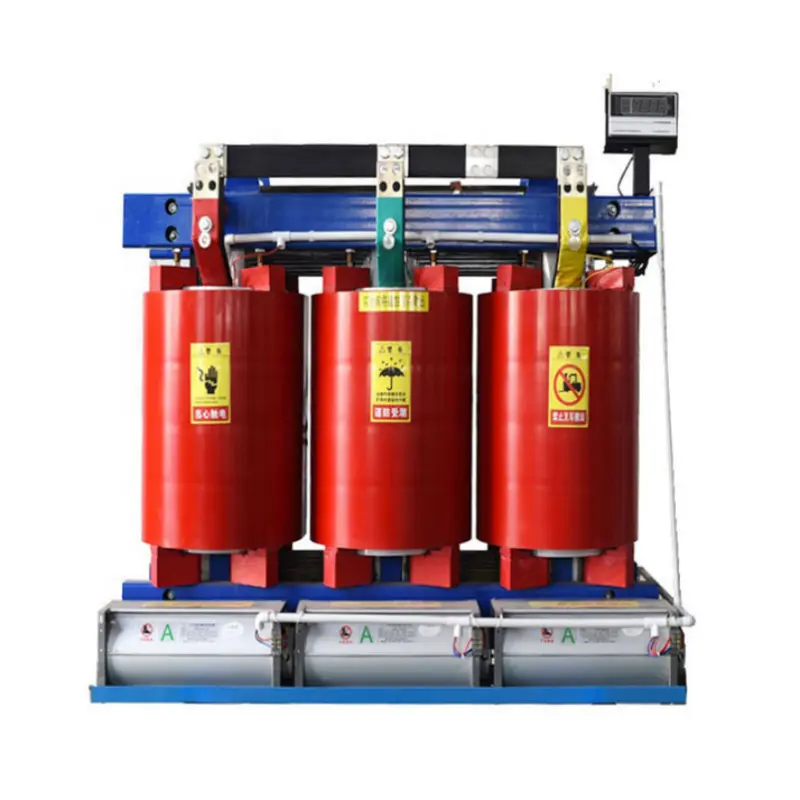

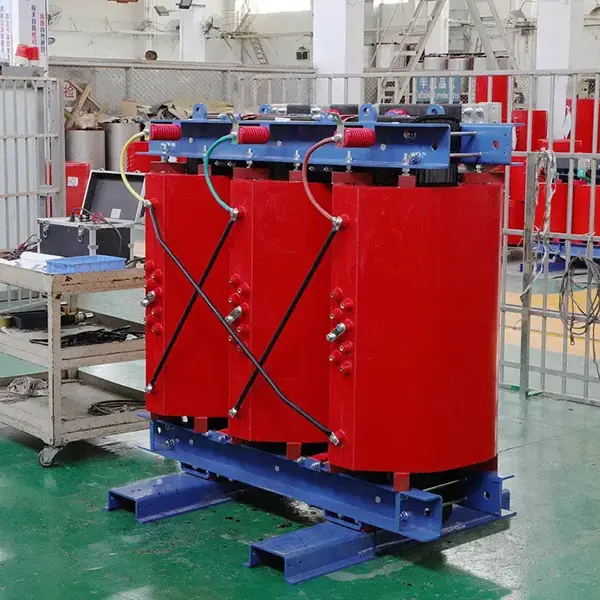

एयर कूलिंग आउटडोर आइसोलेशन ड्राई टाइप ट्रांसफार्मर

यह उत्पाद आउटडोर-प्रकार, अलगाव-प्रकार है,शुष्क प्रकार का ट्रांसफार्मरएयर कूलिंग (ANAN) का उपयोग करना। यह इन्सुलेशन या गर्मी अपव्यय के लिए किसी तरल माध्यम पर निर्भर नहीं करता है, बल्कि तापमान वृद्धि को नियंत्रित करने के लिए प्राकृतिक संवहन या मजबूर वायु शीतलन का उपयोग करता है।

इससे क्या होता है?

1. विद्युत अलगाव: प्राथमिक और माध्यमिक वाइंडिंग के बीच एक भौतिक विद्युत अवरोध बनाता है, प्रभावी ढंग से ग्राउंड लूप को बाधित करता है, हार्मोनिक्स को दबाता है, और ग्रिड से उच्च आवृत्ति हस्तक्षेप और उछाल को फ़िल्टर करता है, संवेदनशील भार को "स्वच्छ" शक्ति प्रदान करता है।

2. वोल्टेज परिवर्तन: विभिन्न उपकरणों की बिजली आपूर्ति आवश्यकताओं के अनुरूप आवश्यकताओं के अनुसार एसी वोल्टेज को बढ़ाना या कम करना।

3. सुरक्षा संरक्षण: अलगाव डिजाइन के माध्यम से, उच्च-वोल्टेज पक्ष के साथ सीधे कर्मियों के संपर्क को रोकता है, जिससे बिजली के झटके का खतरा काफी कम हो जाता है।

4. बाहरी अनुकूलन: IP54 या उच्च सुरक्षा रेटिंग के लिए डिज़ाइन किया गया एक मजबूत घेरा इसे हवा, बारिश, धूल, नमक स्प्रे और दीर्घकालिक यूवी जोखिम का सामना करने में सक्षम बनाता है।

संक्षेप में, जब आपको कठोर बाहरी वातावरण में सुरक्षित, स्वच्छ, रखरखाव-मुक्त बिजली अलगाव और रूपांतरण समाधान की आवश्यकता होती है, तो यह एयर कूलिंग आउटडोर आइसोलेशन ड्राई टाइप ट्रांसफार्मर मुख्य समाधान है।

उत्पाद लाभ

पारंपरिक तेल-डूबे हुए या मानक इनडोर ड्राई-टाइप ट्रांसफार्मर की तुलना में, यह उत्पाद पांच मुख्य लाभ प्रदान करता है:

1. शून्य प्रदूषण, रखरखाव-मुक्त: तेल-मुक्त डिज़ाइन लीक से मिट्टी या पानी के प्रदूषण के जोखिम को पूरी तरह से समाप्त कर देता है, साथ ही वार्षिक तेल परीक्षण और प्रतिस्थापन से जुड़ी रखरखाव लागत और डाउनटाइम को भी समाप्त कर देता है। सख्त पर्यावरण नियमों के तहत बाहरी परियोजनाओं के लिए, यह एक निर्णायक लाभ है।

2. सुपीरियर आउटडोर पर्यावरणीय सहनशीलता: वैक्यूम प्रेशर इंप्रेग्नेशन (वीपीआई) प्रक्रिया और क्लास एच (180 डिग्री सेल्सियस) इन्सुलेशन सिस्टम का उपयोग करता है, जो स्टेनलेस स्टील या अलुजिंक स्टील से बने पूरी तरह से सीलबंद वेल्डेड आउटडोर बाड़े के साथ संयुक्त है। -25°C से 50°C तक परिवेश के तापमान और 95% तक सापेक्ष आर्द्रता में स्थिर रूप से काम करता है। नमक स्प्रे, कवक और संक्षारण प्रतिरोधी।

3. विद्युत अलगाव के साथ अंतिम सुरक्षा: प्राथमिक और माध्यमिक वाइंडिंग के बीच प्रबलित इन्सुलेशन 3kV से 5kV (मॉडल के आधार पर) के ढांकता हुआ वोल्टेज का सामना करने को प्राप्त करता है। डीसी घटकों, तीसरे हार्मोनिक्स और ग्रिड से विभिन्न उछाल प्रभावों को प्रभावी ढंग से अलग करता है, डाउनस्ट्रीम सटीक उपकरणों की सुरक्षा करता है।

4. प्राकृतिक वायु शीतलन, शांत और विश्वसनीय: पंखे के बिना गर्मी अपव्यय के लिए वायु संवहन पर निर्भर करता है (वैकल्पिक)। तेल में डूबे ट्रांसफार्मर की तुलना में ऑपरेटिंग शोर काफी कम है। मुख्य घटकों में घूमने वाले यांत्रिक भागों के बिना, विफलताओं के बीच का औसत समय (एमटीबीएफ) में काफी सुधार हुआ है।

5. उच्च अधिभार क्षमता, आपात स्थिति में उपयोग योग्य: निरंतर संचालन के लिए आपातकालीन अधिभार क्षमता 120% तक, अल्पकालिक संचालन के लिए 150%। अप्रत्याशित आउटडोर लोड शिखर (उदाहरण के लिए, एक साथ शुरू होने वाली कई मोटरें) के दौरान, तत्काल क्षमता वृद्धि की आवश्यकता नहीं होती है, जिससे उपयोगकर्ता के लिए मूल्यवान समय मिलता है।

उत्पाद की विशेषताएँ

कोर: उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील, स्टेप-लैप संयुक्त प्रक्रिया, नो-लोड लॉस और रोमांचक करंट को काफी कम कर देता है।

वाइंडिंग: दोनों उच्च और निम्न वोल्टेज वाइंडिंग में ऑल-कॉपर (एल्यूमीनियम वैकल्पिक) कंडक्टर का उपयोग किया जाता है, जो नोमेक्स® या इसी तरह के एरामिड इन्सुलेशन पेपर से लपेटा जाता है, जो विलायक रहित वार्निश के साथ वीपीआई वैक्यूम संसेचन के माध्यम से संसाधित होता है, जो एक मजबूत, नमी प्रतिरोधी, उच्च तापमान सहनशील ठोस इन्सुलेशन संरचना बनाता है।

अलगाव संरचना: प्राथमिक और माध्यमिक वाइंडिंग अलग-अलग बॉबिन या स्वतंत्र कोर पैरों पर घाव होते हैं, उनके बीच एक वैकल्पिक इलेक्ट्रोस्टैटिक ढाल होती है, जो युग्मन कैपेसिटेंस को कम करती है और उत्कृष्ट उच्च आवृत्ति हस्तक्षेप दमन प्रदान करती है।

सुरक्षात्मक संलग्नक: मानक IP54 सुरक्षा (धूलरोधी, छींटे रोधी), IP65 वैकल्पिक। 2.0 मिमी मोटे स्टेनलेस स्टील या गैलवेल्यूम स्टील से बना संलग्नक, जिसमें वर्षारोधी छत, स्टेनलेस स्टील हवादार लूवर और एंटी-प्राइ ताले शामिल हैं।

तापमान नियंत्रण प्रणाली: अंतर्निर्मित पीटीसी या पीटी100 आरटीडी तापमान सेंसर, अधिक तापमान अलार्म, यात्रा सुरक्षा और स्वचालित प्रशंसक सक्रियण (यदि वैकल्पिक प्रशंसक स्थापित हैं) के लिए एक स्मार्ट तापमान नियंत्रक से कनेक्ट करने योग्य।

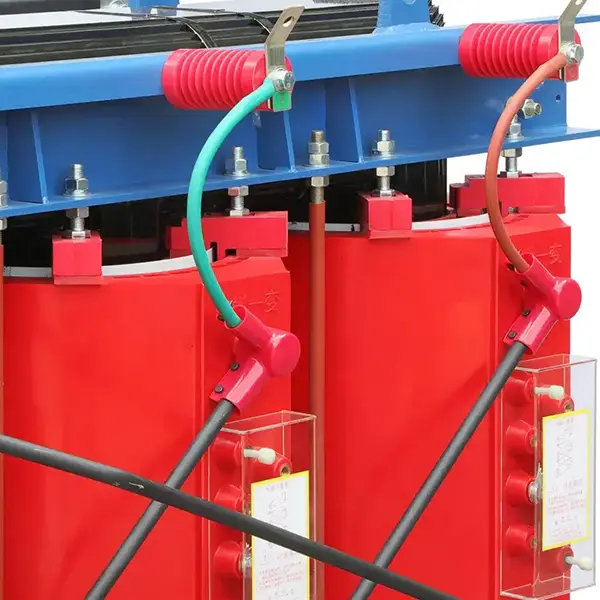

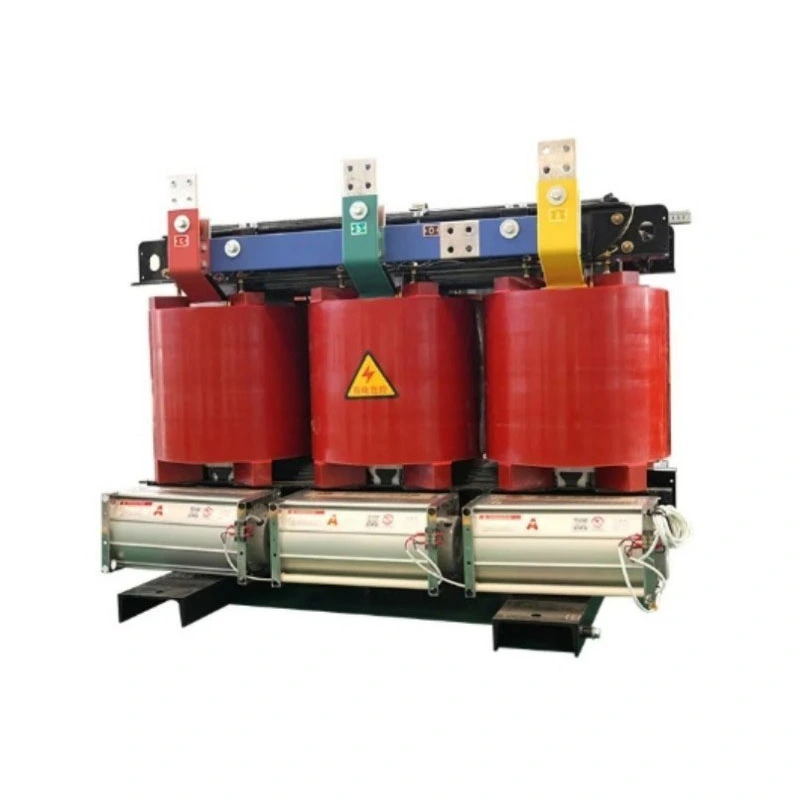

टर्मिनल: सिलिकॉन रबर सील और केबल ग्रंथि प्रविष्टियों के साथ आउटडोर हाई-वोल्टेज जंक्शन बॉक्स। लो-वोल्टेज साइड टिन-प्लेटेड कॉपर बसबार या वॉटरप्रूफ कनेक्टर का उपयोग करता है।

उत्पाद व्यवहार्यता

यह एयर कूलिंग आउटडोर आइसोलेशन ड्राई टाइप ट्रांसफार्मर निम्नलिखित परिदृश्यों में व्यापक रूप से उपयोग किया जाता है:

नवीकरणीय ऊर्जा उत्पादन: पीवी पावर प्लांट और विंड फार्म स्किड-माउंटेड सबस्टेशनों के कम-वोल्टेज पक्ष पर अलगाव, ग्रिड कनेक्शन या स्थानीय बिजली आपूर्ति से पहले इन्वर्टर आउटपुट वोल्टेज को अलग करना।

आउटडोर औद्योगिक उपकरण: तेल ड्रिलिंग प्लेटफॉर्म, ओपन-पिट माइन क्रशर, पोर्ट शोर पावर सिस्टम, टनल बोरिंग मशीन (शील्ड मशीन) के लिए बिजली आपूर्ति अलगाव, ग्रिड सर्ज को नुकसान पहुंचाने वाले उपकरणों से रोकना।

अस्थायी और आपातकालीन बिजली: बाहरी कार्यक्रमों, खेल प्रतियोगिताओं और आपदा राहत स्थलों के लिए जेनरेटर आउटपुट अलगाव, ऑडियो, वीडियो और नियंत्रण उपकरणों के लिए स्वच्छ बिजली प्रदान करता है।

चार्जिंग इंफ्रास्ट्रक्चर: आउटडोर डीसी फास्ट चार्जर्स के लिए इनपुट आइसोलेशन ट्रांसफार्मर, चार्जिंग मॉड्यूल की सुरक्षा करते हुए ग्रिड में हार्मोनिक फीडबैक को रोकता है।

स्मार्ट ग्रिड और वितरण: आउटडोर रिंग मुख्य इकाइयों और कॉम्पैक्ट सबस्टेशनों के भीतर स्टेशन सेवा या आइसोलेशन ट्रांसफार्मर, स्वचालन टर्मिनलों (डीटीयू/एफटीयू) के लिए सुरक्षित, विश्वसनीय बिजली प्रदान करते हैं।

उत्पादन विवरण

वीपीआई वैक्यूम दबाव संसेचन प्रक्रिया

सभी वाइंडिंग्स को वैक्यूम के तहत विलायक रहित इन्सुलेटिंग वार्निश के साथ लगाया जाता है, आंतरिक हवा को हटा दिया जाता है और वार्निश को घुमावों, परतों और जमीन के बीच पूरी तरह से प्रवेश करने की अनुमति दी जाती है। ठीक होने के बाद, यह मानक संसेचन प्रक्रियाओं से कहीं अधिक तापीय चालकता, यांत्रिक शक्ति और नमी प्रतिरोध के साथ एक अखंड "ठोस" संरचना बनाता है।

आउटडोर-विशिष्ट जंक्शन बॉक्स

लो-वोल्टेज आउटलेट बॉक्स में तांबे के बसबारों के बीच पर्याप्त विद्युत निकासी (>20 मिमी) के साथ एक लौ-रिटार्डेंट इंसुलेटिंग सपोर्ट पैनल है। केबल प्रविष्टियाँ मल्टी-सील गास्केट और केबल ग्रंथियों का उपयोग करती हैं, जो विभिन्न बख्तरबंद या रबर-शीथेड केबलों के साथ संगत होती हैं, जो केबल के साथ बॉक्स में नमी के प्रवेश को रोकती हैं।

हेवी-ड्यूटी स्टेनलेस स्टील संलग्नक

बाड़े का निर्माण लेजर कटिंग, सीएनसी बेंडिंग और रोबोटिक वेल्डिंग का उपयोग करके किया जाता है, जिसमें सभी सीम लगातार सील किए जाते हैं। दरवाज़ों में तीन-बिंदु लॉकिंग हैंडल और मौसम प्रतिरोधी सीलिंग गास्केट की सुविधा है। शीर्ष कवर को एक कोणीय वर्षा ढाल के रूप में डिज़ाइन किया गया है और इसमें सुविधाजनक आउटडोर उत्थापन के लिए लिफ्टिंग आई बोल्ट शामिल हैं।

पैकेजिंग, डिलिवरी और बिक्री के बाद

पैकेजिंग विधि

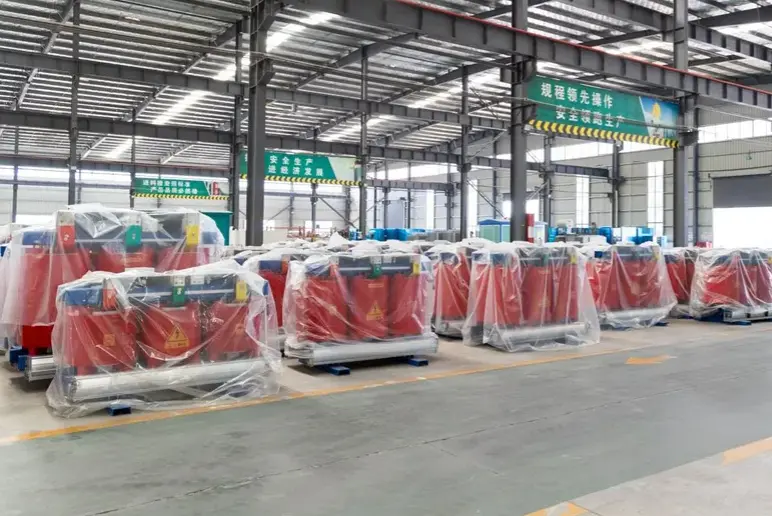

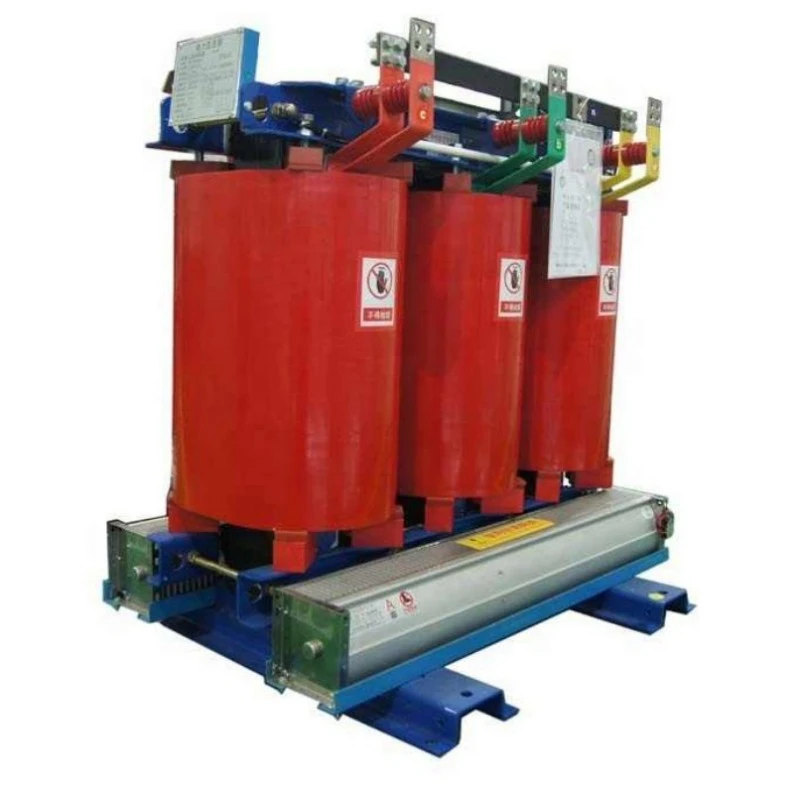

1. ट्रांसफार्मर की बॉडी को नमी रोधी पीई फिल्म से लपेटा गया है, अंदर डिसेकेंट रखा गया है।

2. हेवी-ड्यूटी लकड़ी के बक्सों या धूमन-मुक्त प्लाईवुड बक्से (निर्यात मानकों को पूरा करने वाले) में पैक किया गया, कुशनिंग के लिए उच्च घनत्व फोम या हवा से भरे बैग से घिरा हुआ।

3. बॉक्स के बाहर "नमीरोधी", "फ्रैजाइल", और "दिस वे अप" जैसे लेबल चिपकाए गए हैं।

वितरण विधि

1. घरेलू: समर्पित लॉजिस्टिक ट्रक (छोटी क्षमता वाले भारी सामान को डेपॉन/एसएफ एक्सप्रेस के माध्यम से भेजा जा सकता है)।

2. निर्यात: सीमा शुल्क दस्तावेज़ीकरण सहित समुद्री, रेल या हवाई माल ढुलाई की व्यवस्था।

बिक्री के बाद सेवा

1. वारंटी अवधि: प्राप्ति की तारीख से 12 महीने।

2. वारंटी अवधि के दौरान विनिर्माण दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन।

अक्सर पूछे जाने वाले प्रश्न (क्यू एंड ए)

Q1: क्या यह एयर कूलिंग आउटडोर आइसोलेशन ड्राई टाइप ट्रांसफार्मर नियमित तेल में डूबे ट्रांसफार्मर की तुलना में अधिक गर्म होने और जलने का खतरा नहीं है?

उत्तर: बिल्कुल विपरीत. हालाँकि हवा में तेल की तुलना में कम तापीय चालकता होती है, हमारा उत्पाद क्लास एच इन्सुलेशन (180 डिग्री सेल्सियस के लिए रेटेड) और वीपीआई वैक्यूम संसेचन प्रक्रिया का उपयोग करता है। वाइंडिंग्स से गर्मी को कुशलता से संचालित किया जाता है और बाड़े के माध्यम से नष्ट कर दिया जाता है। समान क्षमता के लिए, हमारे डिज़ाइन में तापमान वृद्धि का बड़ा मार्जिन है, जिससे पारंपरिक इकाइयों में तेल रिसाव और उसके बाद कम तेल के स्तर के कारण होने वाली बर्नआउट विफलताओं को झेलने की संभावना कम हो जाती है। हमाराएयर कूलिंग आउटडोर आइसोलेशन ड्राई टाइप ट्रांसफार्मर40 डिग्री सेल्सियस बाहरी परिस्थितियों में पूर्ण लोड पर भी इन्सुलेशन सीमा से काफी नीचे हॉट स्पॉट तापमान पर काम करता है।

Q2: बाहर बरसात के दिनों में, क्या बारिश का पानी कूलिंग लाउवर्स के माध्यम से प्रवेश नहीं करेगा और अंदर शॉर्ट सर्किट का कारण नहीं बनेगा?

उत्तर: नहीं। हमारी संलग्नक सुरक्षा रेटिंग IP54 है। लूवर्स में एक आंतरिक भूलभुलैया-शैली चैनल और धातु जाल स्क्रीन की सुविधा है। परीक्षणों से पता चला है कि 10 मिमी प्रति मिनट की वर्षा तीव्रता पर सामने से सीधे स्प्रे के साथ भी, आंतरिक भाग पूरी तरह से सूखा रहता है। सभी केबल एंट्री पोर्ट विस्फोट-ग्रेड सीलबंद ग्रंथियों का उपयोग करते हैं, जो नमी के प्रवेश के किसी भी रास्ते को पूरी तरह से अवरुद्ध कर देते हैं।

तकनीकी विशिष्टता तालिका
