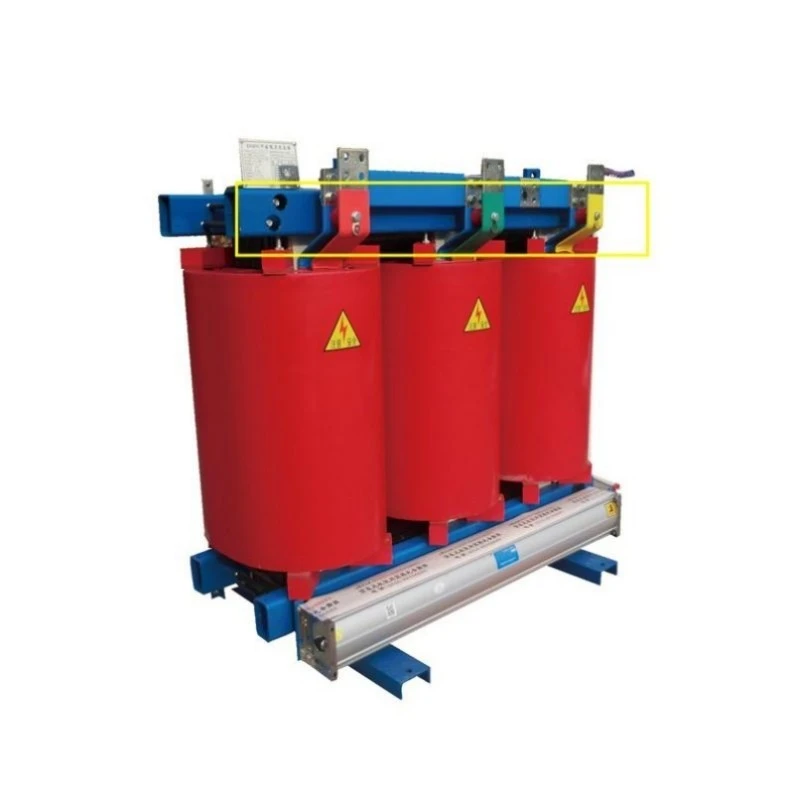

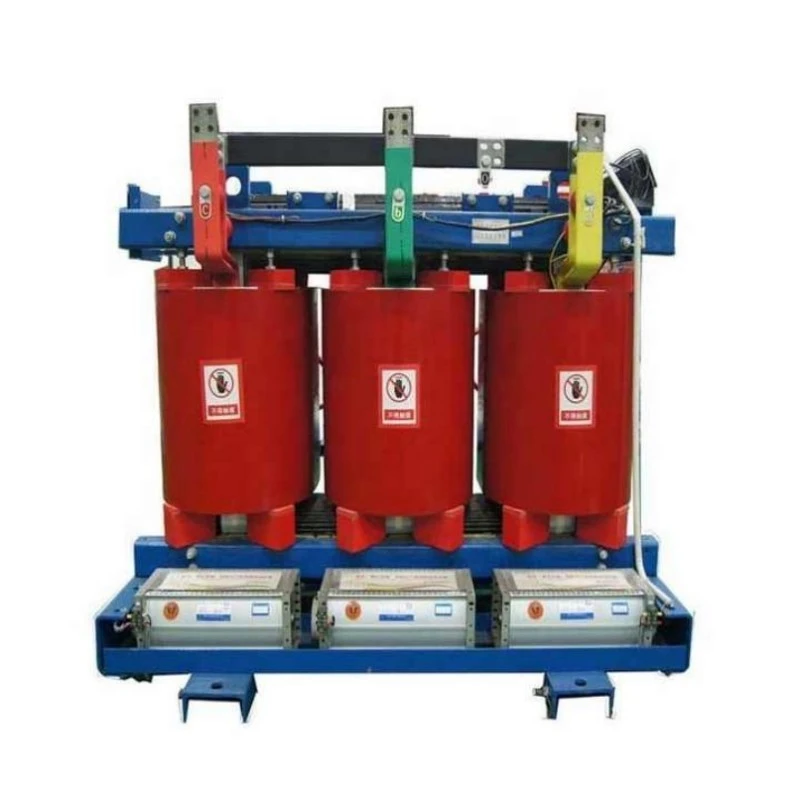

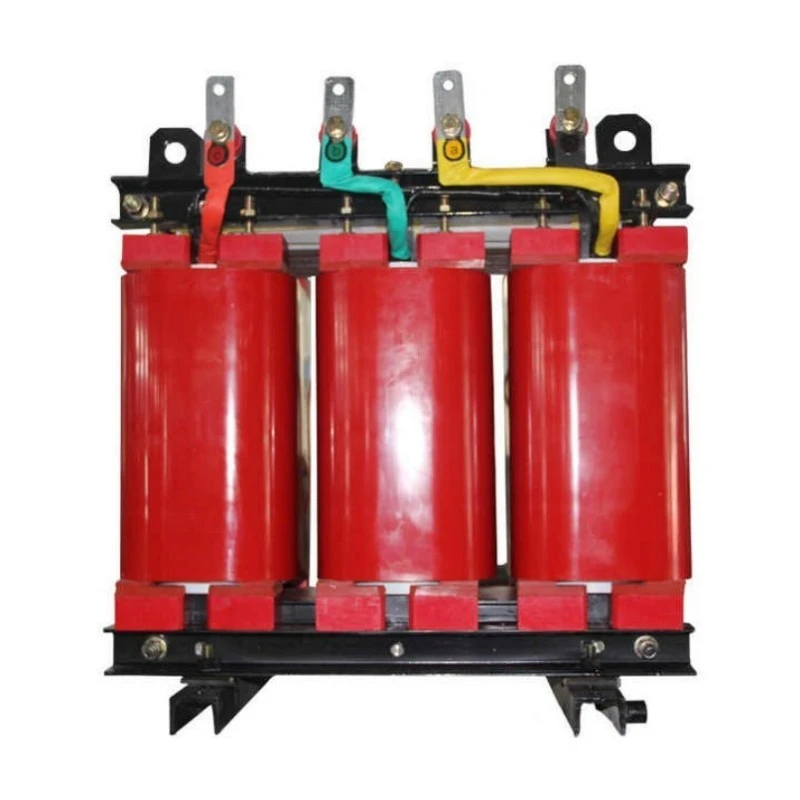

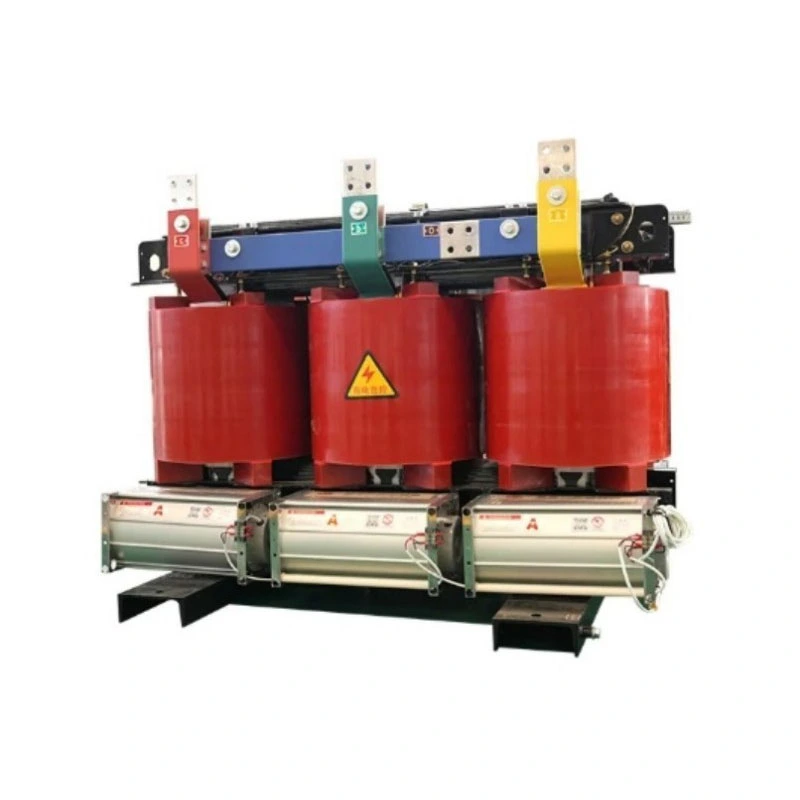

एयर कूलिंग एपॉक्सी रेज़िन ड्राई टाइप ट्रांसफार्मर

लुगाओ पावर एक चीन फैक्ट्री है जो एयर कूलिंग एपॉक्सी रेजिन ड्राई टाइप ट्रांसफार्मर समाधान में विशेषज्ञता रखती है। तेल मुक्त और अग्नि-सुरक्षित, ये ट्रांसफार्मर डेटा केंद्रों, कारखानों, सौर फार्मों, पवन पार्कों और वाणिज्यिक भवनों के लिए विश्वसनीय वोल्टेज रूपांतरण प्रदान करते हैं। फ़ैक्टरी-प्रत्यक्ष आपूर्ति, आईईसी-संगत डिज़ाइन, और अनुकूलित वोल्टेज, क्षमता, शीतलन और संलग्नक विकल्प उपलब्ध हैं।

जांच भेजें

उत्पाद वर्णन

यह क्या है?

एयर कूलिंग एपॉक्सी रेजिन ड्राई टाइप ट्रांसफार्मर एक पूरी तरह से तेल मुक्त बिजली रूपांतरण उपकरण है जहां सभी उच्च और निम्न वोल्टेज वाइंडिंग्स वैक्यूम दबाव के तहत कास्ट एपॉक्सी रेजिन में पूरी तरह से समाहित होते हैं। पारंपरिक ट्रांसफार्मर के विपरीत, जो इन्सुलेशन और शीतलन के लिए खनिज तेल या सिंथेटिक तरल पदार्थों पर निर्भर होते हैं, यह इकाई शीतलन माध्यम के रूप में केवल हवा का उपयोग करती है - या तो प्राकृतिक संवहन (एएन) या वैकल्पिक मजबूर हवा (एएफ)। एपॉक्सी रेज़िन ट्रिपल ड्यूटी प्रदान करता है: प्राथमिक विद्युत इन्सुलेशन, नमी और दूषित पदार्थों के खिलाफ यांत्रिक सुरक्षा, और एक कठोर संरचना जो शॉर्ट-सर्किट बलों का सामना करती है।

इससे क्या होता है?

वोल्टेज परिवर्तन: औद्योगिक, वाणिज्यिक और आवासीय भार के लिए मध्यम वोल्टेज (6kV, 10kV, 20kV, 35kV) को उपयोग वोल्टेज (208V, 400V, 480V, 690V) तक कम करता है। वैकल्पिक रूप से, नवीकरणीय ऊर्जा ग्रिड इंटरकनेक्शन के लिए वोल्टेज बढ़ाता है।

अग्नि-सुरक्षित बिजली वितरण: इमारतों, भूमिगत पार्किंग गैरेज, अस्पतालों और डेटा केंद्रों के अंदर बिजली पहुंचाता है जहां तेल से भरे ट्रांसफार्मर अग्नि कोड द्वारा निषिद्ध हैं। स्वयं-बुझाने वाला एपॉक्सी (UL 94 V-0 रेटेड) आग की लपटों को नहीं फैलाएगा।

संवेदनशील भार के लिए स्वच्छ शक्ति: प्राथमिक और माध्यमिक सर्किट के बीच अलगाव प्रदान करता है, हार्मोनिक्स को फ़िल्टर करता है, उछाल को दबाता है, और मेडिकल इमेजिंग उपकरण, सीएनसी मशीनों और प्रयोगशाला उपकरणों को बाधित करने वाले ग्राउंड लूप को खत्म करता है।

बाहरी और कठोर पर्यावरण संचालन: वैकल्पिक IP54 या IP65 बाड़ों के साथ, ट्रांसफार्मर प्रदर्शन में गिरावट के बिना -30°C से +55°C तक बारिश, बर्फ, धूल भरी आंधी, नमक स्प्रे और तापमान चरम सीमा का सामना करता है।

संक्षेप में, जब भी सुरक्षा, पर्यावरण अनुपालन और दीर्घकालिक विश्वसनीयता पर समझौता नहीं किया जा सकता है, एयर कूलिंग एपॉक्सी राल ड्राई टाइप ट्रांसफार्मर पसंदीदा विकल्प है।

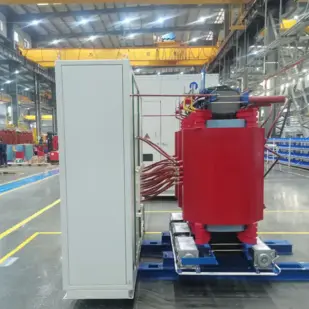

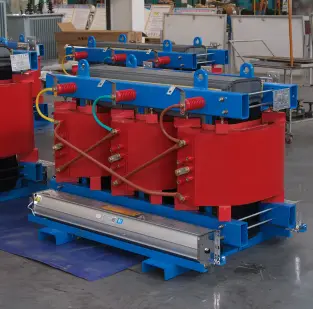

Air Cooling Epoxy Resin Dry Type Transformer

उत्पाद पैरामीटर (विनिर्देश)

पैरामीटर	मानक सीमा/मूल्य
रेटेड क्षमता	50 केवीए ~ 8000 केवीए (कस्टम आकार उपलब्ध)
प्राथमिक वोल्टेज	3.3 केवी, 6 केवी, 6.6 केवी, 10 केवी, 10.5 केवी, 11 केवी, 20 केवी, 33 केवी, 35 केवी
माध्यमिक वोल्टेज	208 वी, 220 वी, 380 वी, 400 वी, 415 वी, 440 वी, 480 वी, 575 वी, 690 वी
टैपिंग रेंज	ऑफ-सर्किट: ±2×2.5% या ±5% (ऑन-लोड टैपिंग वैकल्पिक)
आवृत्ति	50 हर्ट्ज़ या 60 हर्ट्ज़ (दोहरी-आवृत्ति सक्षम)
वेक्टर समूह	Dyn11, Yyn0, Yd11, Dd0, YNd11, ZZ(0) (क्रमानुसार निर्दिष्ट करें)
इन्सुलेशन वर्ग	कक्षा एफ (155 डिग्री सेल्सियस) या कक्षा एच (180 डिग्री सेल्सियस)
तापमान वृद्धि सीमा	कक्षा एफ: ≤100K; कक्षा एच: ≤125K (प्रतिरोध विधि)
ठंडा करने की विधि	एएन (प्राकृतिक वायु) मानक; एएफ (मजबूर हवा) वैकल्पिक
बाड़े की सुरक्षा	IP00 (खुला), IP20, IP23, IP54, IP65 (वैकल्पिक)
आंशिक निर्वहन स्तर	≤5 pC @ 1.1×Ur (कारखाना परीक्षण)
शॉर्ट-सर्किट प्रतिबाधा	4%, 5%, 6%, 8%, 10% (प्रति आईईसी 60076)
ध्वनि दबाव स्तर	48 डीबी ~ 65 डीबी (क्षमता पर निर्भर करता है)
आवेग वोल्टेज का सामना करता है	एलआई 75 एसी 35 (10 केवी वर्ग); एलआई 95 एसी 38 (20 केवी वर्ग); एलआई 170 एसी 70 (35 केवी वर्ग)
परिवेश का तापमान	-25°C से +50°C (मानक); -40°C से +55°C (ठंडी-जलवायु संस्करण)
सापेक्षिक आर्द्रता	0% ~ 100% (गैर-संघनक संचालन)
अधिकतम ऊंचाई	1000 मीटर (1000 मीटर से ऊपर डी-रेट, फ़ैक्टरी से परामर्श लें)
डिज़ाइन मानक	आईईसी 60076-11, आईईईई सी57.12.91, जीबी 1094.11, सीएसए सी88
अपेक्षित सेवा जीवन	न्यूनतम रखरखाव के साथ 30+ वर्ष

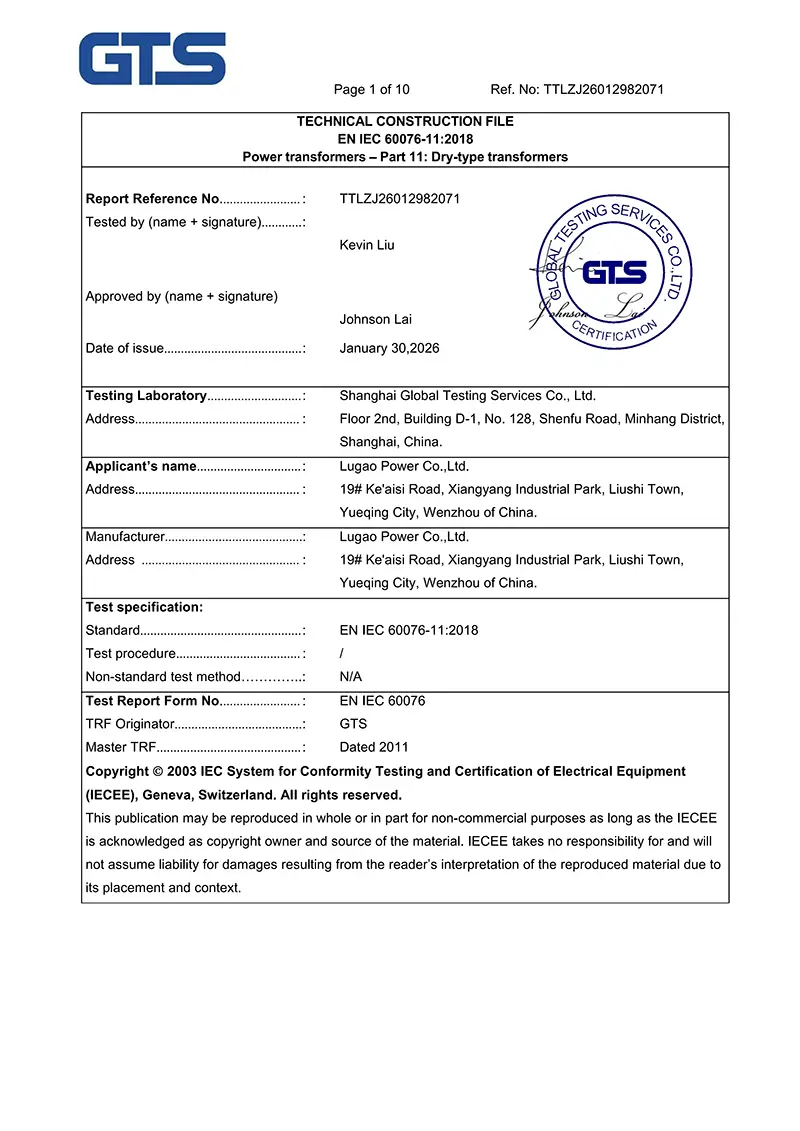

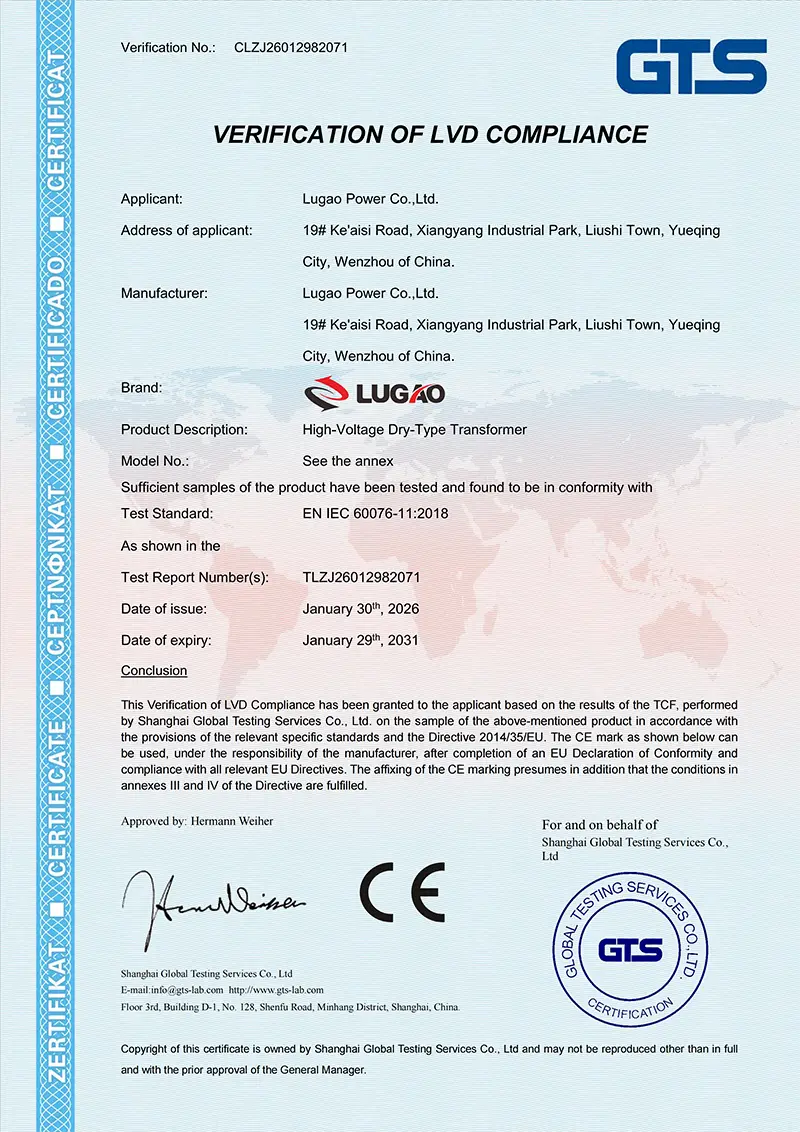

Dry Type Transformer IEC 60076

उत्पाद विशेषता और अनुप्रयोग (प्रश्नोत्तर प्रारूप)

Q1: क्या बात एपॉक्सी रेज़िन इन्सुलेशन को खुले-घाव वाले डिज़ाइनों से बेहतर बनाती है?

उत्तर: तीन प्रमुख लाभ। सबसे पहले, नमी प्रतिरक्षा - एपॉक्सी गैर-हीड्रोस्कोपिक है। एयर कूलिंग एपॉक्सी रेज़िन ड्राई टाइप ट्रांसफार्मर 100% आर्द्रता में हफ्तों तक बंद रहने के तुरंत बाद फिर से चालू हो जाता है, जबकि खुली-घाव वाली इकाइयों को प्रीहीटिंग की आवश्यकता होती है। दूसरा, संदूषण संरक्षण - प्रवाहकीय धूल ठोस एपॉक्सी सतहों में प्रवेश नहीं कर सकती है, जिससे ट्रैकिंग और फ्लैशओवर जोखिम समाप्त हो जाते हैं। तीसरा, यांत्रिक शक्ति - इनकैप्सुलेटेड वाइंडिंग बिना विरूपण के 25× रेटेड करंट तक शॉर्ट-सर्किट बलों का सामना करती है।

अनुप्रयोग: डेटा केंद्र - शून्य धूल संचय जोखिम, 55 डीबी से नीचे शांत संचालन, और स्व-बुझाने वाला एपॉक्सी आईटी उपकरण कक्षों के लिए एनएफपीए 75 आवश्यकताओं को पूरा करता है।

Q2: यह बिना तेल के बाहर कैसा प्रदर्शन करता है?

उत्तर: IP54/IP65 बाड़ों (स्टेनलेस स्टील, ढलान वाली बारिश की छत, भूलभुलैया वेंटिलेटर) के साथ, ट्रांसफार्मर बारिश, धूल और नमक स्प्रे का प्रतिरोध करता है। एपॉक्सी वाइंडिंग्स तेल से भरे रेडिएटर्स की तुलना में जंग का बेहतर प्रतिरोध करती हैं। तटीय स्थलों के लिए, 316 स्टेनलेस स्टील के बाड़े उपलब्ध हैं।

अनुप्रयोग: सौर फार्म और पवन पार्क - दूरस्थ, बिना कर्मचारी वाले स्थानों को शून्य तेल नमूनाकरण, शून्य रिसाव निरीक्षण और कोई आग दमन प्रणाली नहीं होने से लाभ होता है। इकाइयाँ -30°C से +55°C तक के चरम तापमान में वर्षों तक बिना निगरानी के काम करती हैं।

Q3: क्या यह मोटर स्टार्टिंग सर्ज और ओवरलोड को संभाल सकता है?

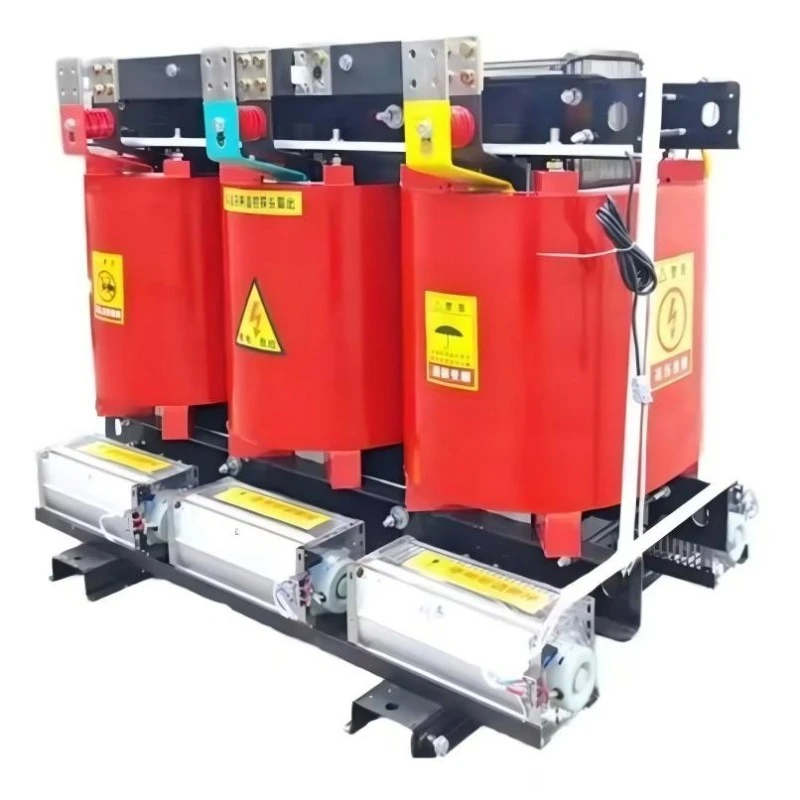

उत्तर: हाँ. क्लास एच (180 डिग्री सेल्सियस) इन्सुलेशन प्राकृतिक शीतलन (एएन) के तहत 110% निरंतर अधिभार की अनुमति देता है, और 30 मिनट के लिए 130% की अनुमति देता है। फोर्स्ड एयर (एएफ) विकल्प के साथ, क्षमता 20-25% बढ़ जाती है - पंखे 80°C पर अपने आप चालू हो जाते हैं। 150% से अधिक गंभीर चक्रीय अधिभार के लिए, हमारे इंजीनियरों से परामर्श लें।

अनुप्रयोग: औद्योगिक विनिर्माण - ऑटोमोटिव असेंबली लाइनें और स्टैम्पिंग प्लांट गंभीर लोड स्विंग का अनुभव करते हैं। कम प्रतिबाधा (4-6%) ±3% के भीतर वोल्टेज विनियमन बनाए रखती है, जबकि एपॉक्सी वाइंडिंग कंपन का सामना करती है जो तेल से भरे रेडिएटर वेल्ड को तोड़ देगी।

Q4: क्या यह वास्तव में रखरखाव-मुक्त है?

ए: कोर ट्रांसफार्मर को किसी तेल परिवर्तन, कोई ढांकता हुआ परीक्षण, कोई निस्पंदन, कोई गैसकेट प्रतिस्थापन की आवश्यकता नहीं है। हर 12-24 महीनों में केवल तीन साधारण जांचें: संपीड़ित हवा के साथ लूवर्स/पंखों को साफ करना, टॉर्क-चेक टर्मिनल, और बाड़े का निरीक्षण करना। कुल वार्षिक प्रयास: एक योग्य इलेक्ट्रीशियन द्वारा दो घंटे से कम।

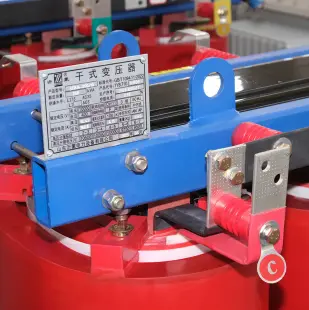

Air Cooling Epoxy Resin Dry Type Transformer

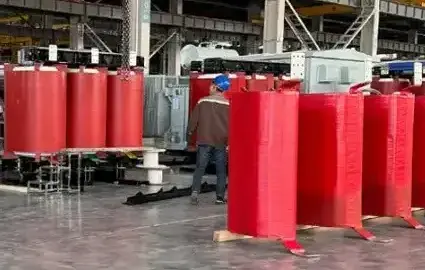

उत्पादन विवरण - लुगाओ को प्रतिस्पर्धियों से बेहतर क्या बनाता है

पहलू	लुगाओ एडवांटेज	विशिष्ट प्रतियोगी
वैक्यूम स्तर	0.5 एमबार से नीचे गहरा वैक्यूम, दो चरणीय डीगैसिंग	5-10 एमबार, सिंगल-स्टेज पंप - सूक्ष्म रिक्तियां छोड़ता है
आंशिक निर्वहन	≤5 pC @ 1.1×Ur (IEC सीमा का आधा)	8-10 पीसी - केवल न्यूनतम मानक को पूरा करता है
फ़ॉइल घुमावदार किनारे	गोलाकार/त्रिज्यायुक्त किनारे - फ़ील्ड तनाव को 40% तक कम करता है	कटे हुए किनारे - कोरोना डिस्चार्ज स्थल
एपॉक्सी सुदृढीकरण	15-20% कटे हुए ग्लास फाइबर (क्रैक अरेस्टर, सीटीई मिलान)	अप्रबलित राल - दरारें फैलती हैं
कोर जोड़	5-7 चरणों के साथ 45° स्टेप-लैप - 12-15% कम नो-लोड हानि	पारंपरिक बट-लैप - अधिक हानि
तापमान सेंसर	प्रति चरण 3 पीटी100 आरटीडी (प्राथमिक, अलार्म, स्काडा)	प्रति चरण 1 आरटीडी - कोई अतिरेक नहीं
शॉर्ट-सर्किट परीक्षण	25× रेटेड करंट, 0.5 सेकंड पर रैंडम बैच का परीक्षण किया गया	केवल गणना - कोई भौतिक सत्यापन नहीं
तारों का बक्सा	स्विंग-अवे 180° दरवाजे, लेजर-नक़्क़ाशीदार टैग, दोहरी ड्रिलिंग पैटर्न	कागज़ के स्टिकर, तंग पहुंच

अक्सर पूछे जाने वाले प्रश्न (क्यू एंड ए)

Q1: एयर कूलिंग एपॉक्सी रेजिन ड्राई टाइप ट्रांसफार्मर की वास्तविक दक्षता क्या है, और क्या यह समय के साथ ख़राब हो जाता है?

ए: 1000 केवीए इकाई के लिए 75% लोड (सामान्य संचालन बिंदु) पर दक्षता 98.7% है, जो 2500 केवीए इकाई के लिए 99.1% तक बढ़ जाती है। दक्षता कोर हानि (स्थिर, सिलिकॉन स्टील की गुणवत्ता पर निर्भर करती है) और तांबे की हानि (भार वर्ग के साथ भिन्न होती है) द्वारा निर्धारित की जाती है। एयर कूलिंग एपॉक्सी रेजिन ड्राई टाइप ट्रांसफार्मर का मुख्य लाभ यह है कि समय के साथ दक्षता कम नहीं होती है क्योंकि एपॉक्सी एनकैप्सुलेशन नमी के प्रवेश को रोकता है जिससे नुकसान बढ़ जाएगा। तेल से भरे ट्रांसफार्मरों में अक्सर 10-15 वर्षों के बाद दक्षता में गिरावट देखी जाती है क्योंकि तेल ख़राब हो जाता है और कागज इन्सुलेशन में नमी की मात्रा बढ़ जाती है। हमारी एपॉक्सी इकाइयाँ पूरे 30+ वर्ष के सेवा जीवन के लिए कारखाने की दक्षता बनाए रखती हैं। हम प्रत्येक इकाई के साथ गारंटीकृत हानि मूल्य प्रदान करते हैं और यदि फ़ील्ड परीक्षण वारंटी अवधि के भीतर अधिक नुकसान दिखाता है तो अंतर की प्रतिपूर्ति करेगा।

Q2: मैं अपने एप्लिकेशन के लिए सही क्षमता का चयन कैसे करूं?

ए: केवीए में अपने कुल कनेक्टेड लोड की गणना करें, फिर विविधता कारक लागू करें। निरंतर लोड (लाइटिंग, एचवीएसी, सर्वर) के लिए, 100% नेमप्लेट का उपयोग करें। आंतरायिक भार (मोटर्स, वेल्डर, लिफ्ट) के लिए, कर्तव्य चक्र के आधार पर 50-70% का उपयोग करें। फिर 20-25% भविष्य का विस्तार मार्जिन जोड़ें। उदाहरण: 800kVA निरंतर लोड + 400kVA मोटर लोड (विविधता कारक 0.6 → 240kVA) + 20% विस्तार = (800+240)×1.2 = 1248kVA → 1250kVA या 1500kVA का चयन करने वाला एक कारखाना। अधिक आकार से प्रारंभिक लागत और नो-लोड हानि बढ़ जाती है; कम आकार के कारण अत्यधिक गर्मी और समय से पहले विफलता होती है। हमारे इंजीनियर निःशुल्क साइज़िंग सहायता प्रदान करते हैं - बस अपनी लोड सूची और ड्यूटी चक्र भेजें। मोटर-भारी अनुप्रयोगों के लिए, हम तापमान वृद्धि सीमा से अधिक हुए बिना शुरुआती उछाल को संभालने के लिए फोर्स्ड एयर कूलिंग (एएफ) की सलाह देते हैं।

Q3: क्या ट्रांसफार्मर को सुरंग या तिजोरी जैसी सीमित जगह पर स्थापित किया जा सकता है?

उत्तर: बिल्कुल.एयर कूलिंग एपॉक्सी रेज़िन ड्राई टाइप ट्रांसफार्मरसीमित स्थानों के लिए आदर्श है क्योंकि इसमें तेल रोकथाम वॉल्ट (सभी तरफ 2-3 मीटर की निकासी की बचत) की आवश्यकता नहीं होती है। वेंटिलेशन के लिए न्यूनतम निकासी सभी तरफ 300 मिमी और ऊपर 600 मिमी है। For tunnel installations, we offer a low-profile version where the enclosure height is reduced by 200mm (cooling louvers relocated to sides rather than top). However, ambient temperature in tunnels can be elevated due to other equipment — we will perform a thermal analysis to confirm adequate cooling. If natural convection is insufficient, the AF (forced air) option with fans mounted directly to the core frame provides additional cooling without increasing footprint.
