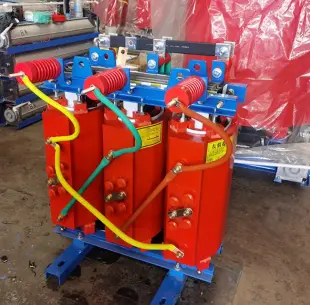

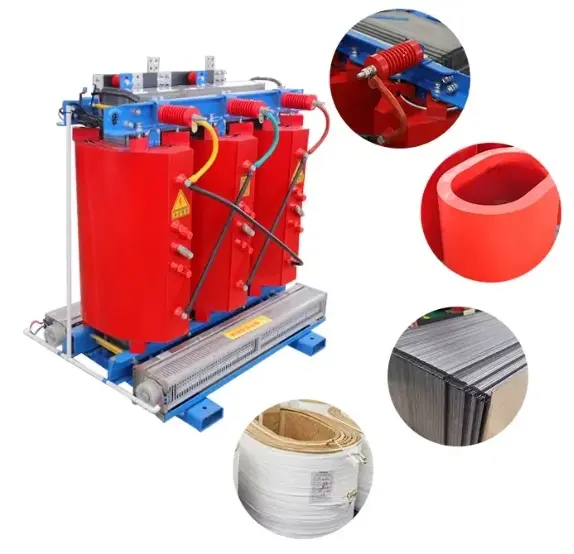

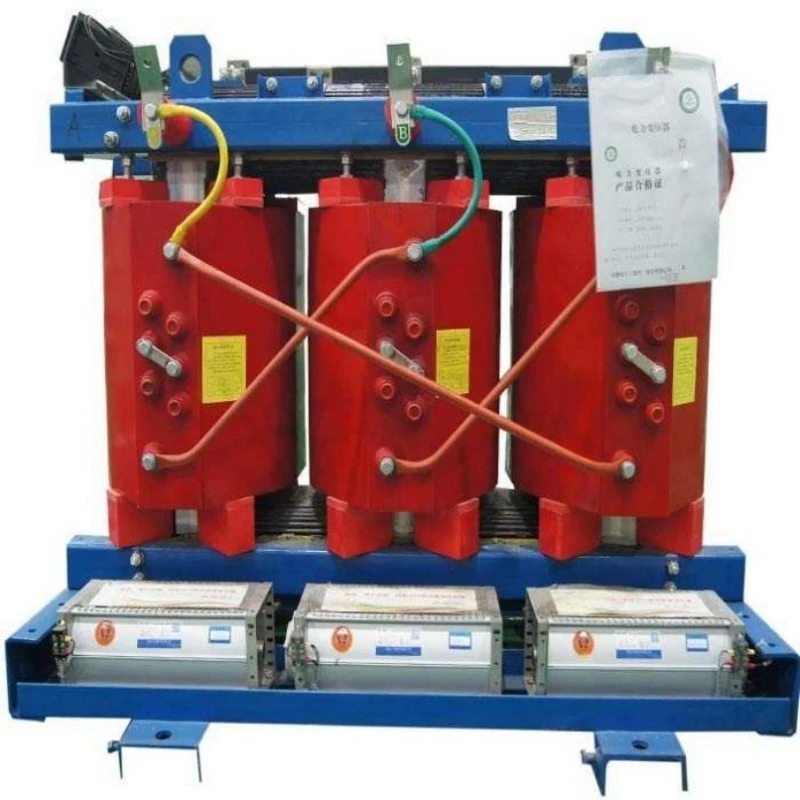

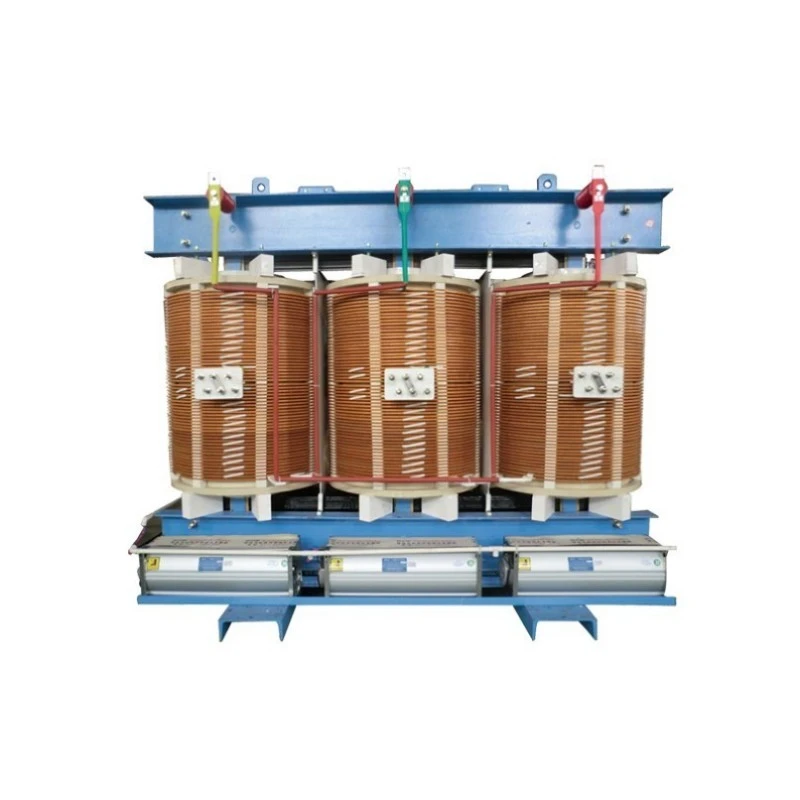

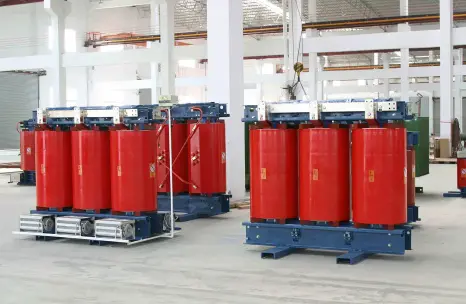

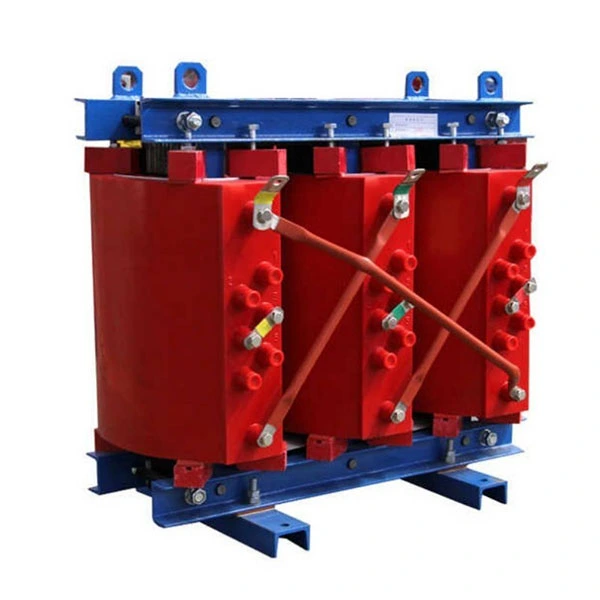

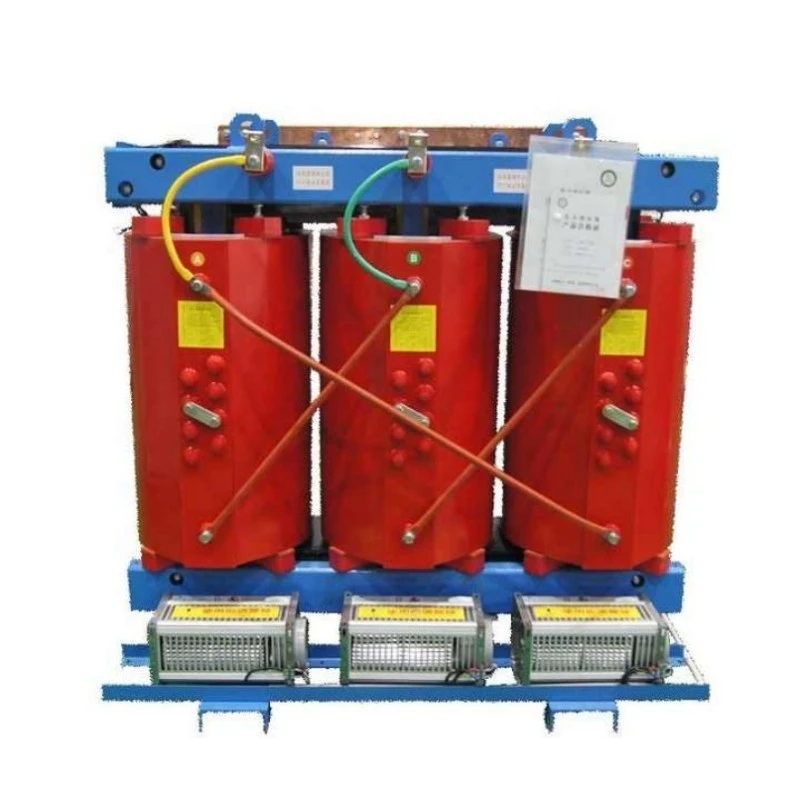

कॉपर वाइंडिंग कास्ट रेज़िन ऑटो ड्राई टाइप ट्रांसफार्मर

कॉपर वाइंडिंग कास्ट रेज़िन ऑटो ड्राई टाइप ट्रांसफार्मर एक उच्च प्रदर्शन वाला बिजली वितरण समाधान है जो अंतर्निहित सुरक्षा और न्यूनतम रखरखाव के साथ विश्वसनीय वोल्टेज परिवर्तन की आवश्यकता वाले अनुप्रयोगों के लिए इंजीनियर किया गया है। यह उन्नत ट्रांसफार्मर वैक्यूम स्थितियों के तहत प्रीमियम एपॉक्सी राल में पूरी तरह से संलग्न 100% तांबे की वाइंडिंग का उपयोग करता है, जो एक ठोस, शून्य-मुक्त इन्सुलेशन प्रणाली बनाता है जो असाधारण ढांकता हुआ ताकत और पर्यावरण संरक्षण प्रदान करता है।

पारंपरिक तेल से भरे ट्रांसफार्मर के विपरीत, इस शुष्क-प्रकार की इकाई में कोई ज्वलनशील तरल पदार्थ नहीं होता है, जो आग के खतरों और तेल रिसाव से जुड़े पर्यावरणीय जोखिमों को समाप्त करता है। ऑटो-ट्रांसफार्मर डिज़ाइन समतुल्य आइसोलेशन ट्रांसफार्मर की तुलना में कम आकार और वजन के साथ अत्यधिक कुशल वोल्टेज समायोजन को सक्षम बनाता है, जो इसे वोल्टेज सुधार, मोटर स्टार्टिंग अनुप्रयोगों और एचवीएसी सिस्टम के लिए आदर्श बनाता है जहां गैल्वेनिक अलगाव की आवश्यकता नहीं होती है।

कॉपर वाइंडिंग कास्ट रेज़िन ऑटो ड्राई टाइप ट्रांसफार्मर इनडोर इंस्टॉलेशन, वाणिज्यिक भवनों, औद्योगिक सुविधाओं और नवीकरणीय ऊर्जा प्रणालियों में उत्कृष्टता प्राप्त करता है जहां सुरक्षा, अंतरिक्ष दक्षता और परिचालन विश्वसनीयता सर्वोपरि है। बेहतर शॉर्ट-सर्किट ताकत और उत्कृष्ट अधिभार सहनशीलता के साथ, यह कॉपर वाइंडिंग कास्ट रेज़िन ऑटो ड्राई टाइप ट्रांसफार्मर मांग वाली लोड स्थितियों के तहत भी लगातार बिजली की गुणवत्ता प्रदान करता है।

उत्पाद पैरामीटर (विनिर्देश)

उत्पाद के फायदे

1. बेहतर चालकता और ऊर्जा दक्षता

हमारे ट्रांसफार्मर 100% उच्च-शुद्धता वाले इलेक्ट्रोलाइटिक कॉपर वाइंडिंग का उपयोग करते हैं, जो एल्युमीनियम विकल्पों की तुलना में मापनीय प्रदर्शन लाभ प्रदान करते हैं।

कम ऊर्जा हानि: तांबे की बेहतर चालकता (आईएसीएस 100%) समकक्ष एल्यूमीनियम डिजाइनों की तुलना में लोड हानि को लगभग 25-30% कम कर देती है, जिससे जीवनकाल परिचालन लागत कम हो जाती है।

उच्च तापीय स्थिरता: बेहतर तापीय चालकता घुमावदार गर्म स्थानों से एपॉक्सी एनकैप्सुलेशन तक तेज, अधिक समान गर्मी अपव्यय सुनिश्चित करती है।

कॉम्पैक्ट फ़ुटप्रिंट: उच्च वर्तमान घनत्व क्षमता समान पावर रेटिंग के लिए एक छोटे, हल्के ट्रांसफार्मर को सक्षम बनाती है, जिससे मूल्यवान इंस्टॉलेशन स्थान की बचत होती है।

2. असाधारण शॉर्ट-सर्किट झेलने की क्षमता

उच्च यांत्रिक शक्ति: कॉपर कंडक्टर 25x रेटेड वर्तमान तक पहुंचने वाली गलती धाराओं के तहत संरचनात्मक अखंडता बनाए रखते हैं, जिससे घुमावदार विरूपण या इन्सुलेशन विफलता को रोका जा सकता है।

मजबूत एनकैप्सुलेशन: विंडिंग्स को ग्लास-फाइबर-प्रबलित एपॉक्सी राल में वैक्यूम-कास्ट किया जाता है, जो विद्युत चुम्बकीय दोष बलों के खिलाफ उत्कृष्ट यांत्रिक कठोरता के साथ एक ठोस, शून्य-मुक्त ब्लॉक बनाता है।

3. कठोर वातावरण के लिए उन्नत कास्ट रेज़िन प्रौद्योगिकी

नमी और प्रदूषण प्रतिरोध: हर्मेटिकली सीलबंद वाइंडिंग्स नमी अवशोषण, धूल, नमक स्प्रे और औद्योगिक वाष्प का प्रतिरोध करती हैं - पूर्व-ऊर्जा सुखाने के बिना 100% आर्द्रता और तटीय प्रतिष्ठानों के लिए आदर्श।

ज्वाला मंदक और स्व-बुझाने वाला: एपॉक्सी राल फॉर्मूलेशन दहन का समर्थन नहीं करता है और न्यूनतम जहरीला धुआं उत्सर्जित करता है, जो इनडोर, उच्च-वृद्धि और भूमिगत अनुप्रयोगों के लिए सुरक्षा सुनिश्चित करता है।

4. कम आंशिक निर्वहन और विस्तारित इन्सुलेशन जीवन

शून्य-मुक्त वैक्यूम कास्टिंग: उच्च-वैक्यूम प्रसंस्करण आंतरिक वायु बुलबुले को समाप्त करता है, दीर्घकालिक मध्यम-वोल्टेज विश्वसनीयता के लिए <10 पीसी आंशिक निर्वहन स्तर प्राप्त करता है।

थर्मल संगतता: कॉपर और एपॉक्सी राल संगत थर्मल विस्तार गुणांक प्रदर्शित करते हैं, लोड साइक्लिंग के दौरान आंतरिक तनाव को कम करते हैं और सूक्ष्म-दरार गठन को रोकते हैं।

5. अनुकूलित शीतलन और अधिभार प्रदर्शन

एकीकृत शीतलन नलिकाएं: सटीक-इंजीनियर्ड अक्षीय नलिकाएं कुशल वायु शीतलन के लिए एक प्राकृतिक संवहन "चिमनी प्रभाव" बनाती हैं।

फोर्स्ड एयर (एएफ) क्षमता: वैकल्पिक इंटेलिजेंट फैन सिस्टम इन्सुलेशन तापमान सीमा से अधिक हुए बिना 50% आपातकालीन अधिभार क्षमता सक्षम करते हैं।

कॉपर फ़ॉइल एलवी वाइंडिंग्स: ≥500 केवीए इकाइयों के लिए, फ़ॉइल वाइंडिंग तकनीक शॉर्ट-सर्किट ताकत और गर्मी अपव्यय को बढ़ाती है।

6. रखरखाव-मुक्त जीवनचक्र मूल्य

कोई तेल प्रबंधन नहीं: शून्य तरल ढांकता हुआ तेल परीक्षण, निस्पंदन और निपटान की लागत और पर्यावरणीय जोखिमों को समाप्त करता है।

स्व-सफाई डिज़ाइन: चिकनी, गैर-छिद्रपूर्ण एपॉक्सी सतहें धूल संचय का विरोध करती हैं और आसान रखरखाव की अनुमति देती हैं।

संक्षारण-प्रतिरोधी निर्माण: सभी संरचनात्मक हार्डवेयर में दीर्घकालिक स्थायित्व के लिए संक्षारण-रोधी उपचार या स्टेनलेस स्टील की सुविधा होती है।

अनुप्रयोग

औद्योगिक सुविधाएं: विनिर्माण संयंत्रों में मोटर, पंप और प्रक्रिया उपकरण के लिए बिजली वितरण

वाणिज्यिक भवन: ऊंची इमारतों में प्रकाश व्यवस्था, एचवीएसी और कार्यालय भार के लिए सुरक्षित, शांत बिजली

नवीकरणीय ऊर्जा प्रणालियाँ: सौर इन्वर्टर स्टेशनों और पवन फार्म सहायक बिजली के लिए वोल्टेज कंडीशनिंग

बुनियादी ढांचा परियोजनाएं: सुरंगों, रेलवे, हवाई अड्डों और भूमिगत सबस्टेशनों के लिए विश्वसनीय बिजली

मोटर स्टार्टिंग और वोल्टेज सुधार: भारी उपकरण स्टार्ट-अप के लिए कुशल वोल्टेज समायोजन

डेटा केंद्र: संवेदनशील आईटी उपकरणों के लिए कम हार्मोनिक विरूपण के साथ स्वच्छ शक्ति

ऑटोट्रांसफॉर्मर बनाम अलगाव ट्रांसफार्मर

यद्यपि दोनों ट्रांसफार्मर का उपयोग वोल्टेज रूपांतरण के लिए किया जा सकता है, एक ऑटोट्रांसफॉर्मर और एक आइसोलेशन ट्रांसफार्मर में अलग-अलग विद्युत संरचनाएं और अनुप्रयोग होते हैं।

अक्सर पूछे जाने वाले प्रश्न - खरीद और सेवा

Q1: क्या इस कॉपर वाइंडिंग कास्ट रेज़िन ऑटो ड्राई टाइप ट्रांसफार्मर को विशिष्ट वोल्टेज और आवृत्ति आवश्यकताओं के लिए अनुकूलित किया जा सकता है?

उत्तर: हाँ. लुगाओ पावर अनुकूलित ट्रांसफार्मर समाधान में माहिर है। हम आपके स्थानीय ग्रिड मानकों और एप्लिकेशन आवश्यकताओं से मेल खाने के लिए विभिन्न प्राथमिक/माध्यमिक वोल्टेज रेटिंग, 50/60 हर्ट्ज आवृत्ति आवश्यकताओं और विशिष्ट टैपिंग कॉन्फ़िगरेशन को समायोजित कर सकते हैं।

Q2: इस ट्रांसफार्मर का सामान्य जीवनकाल क्या है?

उत्तर: आईईसी लोडिंग दिशानिर्देशों का पालन करते हुए सामान्य परिचालन स्थितियों के तहत, इन्सुलेशन सिस्टम को 20+ वर्षों की निरंतर सेवा के लिए रेट किया गया है। तरल ढांकता हुआ की अनुपस्थिति तेल के क्षरण से जुड़ी थर्मल उम्र बढ़ने की चिंताओं को समाप्त करती है, और सीलबंद निर्माण इन्सुलेशन सामग्री के पर्यावरणीय प्रदूषण को रोकता है।

Q3: कौन से प्रमाणपत्र और दस्तावेज़ उपलब्ध कराए जाते हैं?

ए: प्रत्येक कॉपर वाइंडिंग कास्ट रेज़िन ऑटो ड्राई टाइप ट्रांसफार्मर को नियमित परीक्षण रिपोर्ट, सामग्री प्रमाणन और अनुपालन दस्तावेज के साथ आपूर्ति की जाती है। मान्यता प्राप्त प्रयोगशालाओं से टाइप परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं। इकाइयाँ IEC 60076-11, IEEE C57.12.01 और लागू राष्ट्रीय मानकों के अनुसार निर्मित होती हैं

बिक्री उपरांत सेवा एवं वारंटी

लुगाओ पावर कंपनी लिमिटेडग्राहकों की संतुष्टि और उत्पाद की विश्वसनीयता के लिए प्रतिबद्ध है।

वारंटी अवधि: कमीशनिंग की तारीख से 12 महीने (1 वर्ष) या शिपमेंट से 18 महीने, जो भी पहले हो।

वारंटी कवरेज: सामान्य उपयोग और निर्दिष्ट परिचालन स्थितियों के तहत सामग्री और कारीगरी में दोष।

तकनीकी सहायता: हमारी इंजीनियरिंग टीम से दूरस्थ समस्या निवारण, स्थापना परामर्श और कमीशनिंग मार्गदर्शन उपलब्ध है।

स्पेयर पार्ट्स: ग्राहकों की आवश्यकताओं का समर्थन करने और डाउनटाइम को कम करने के लिए महत्वपूर्ण घटक सूची बनाए रखी जाती है।
