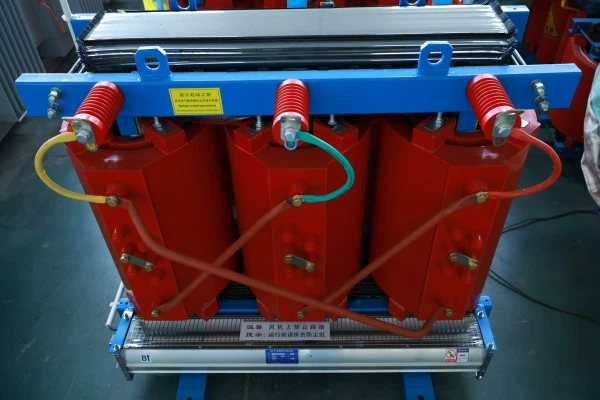

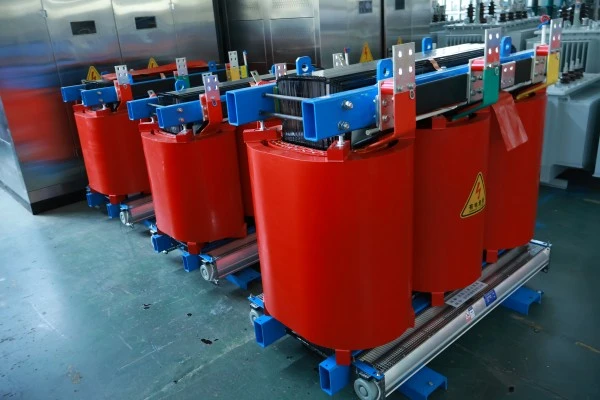

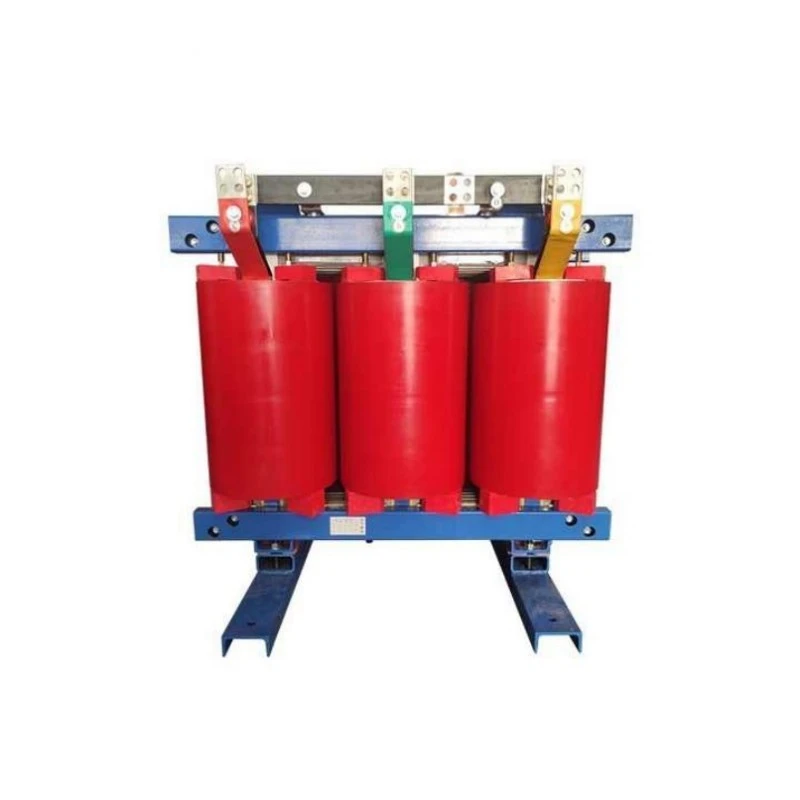

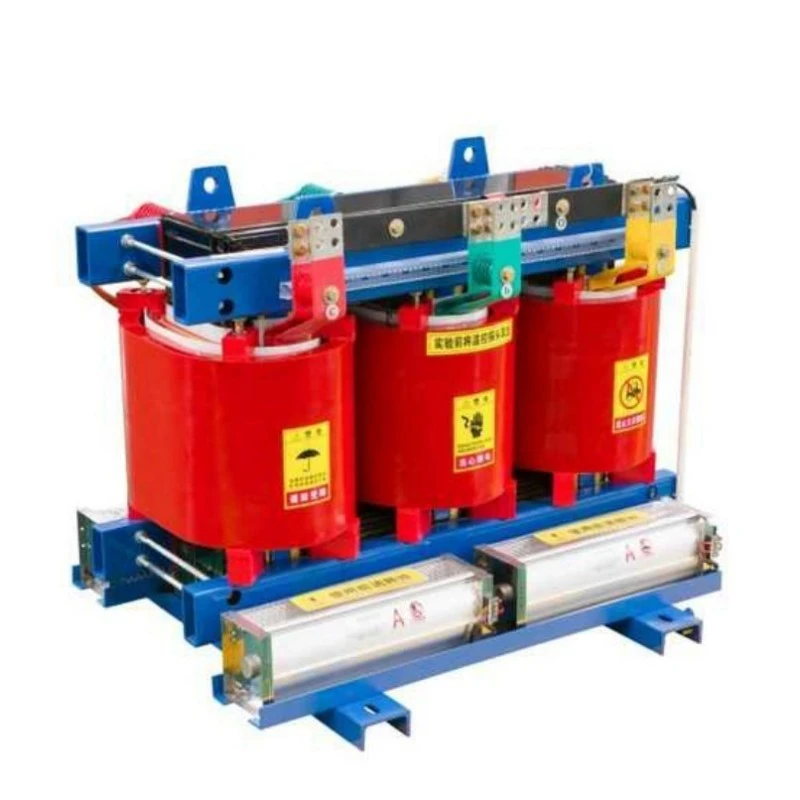

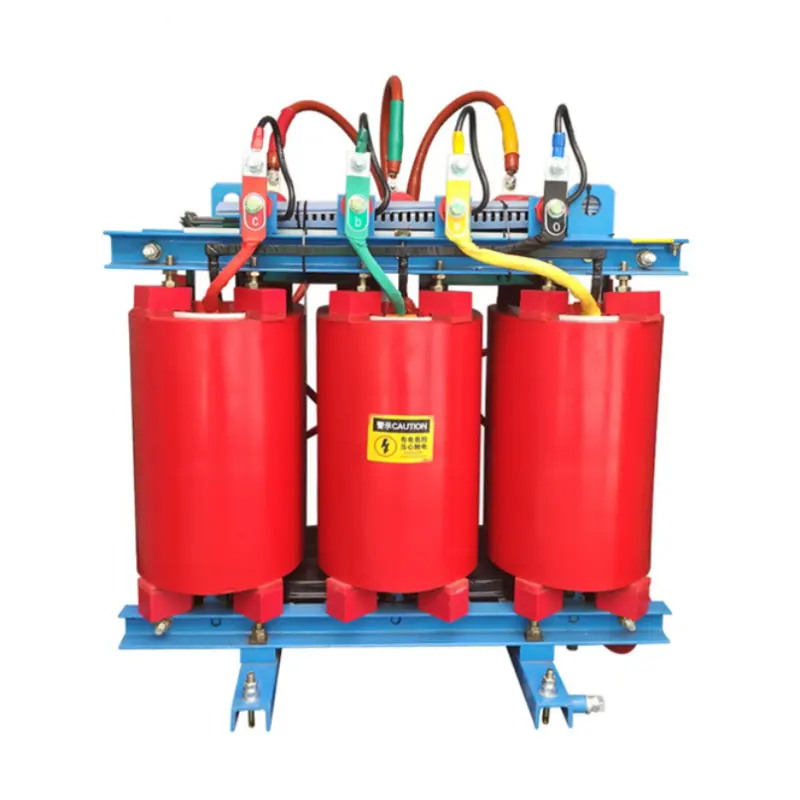

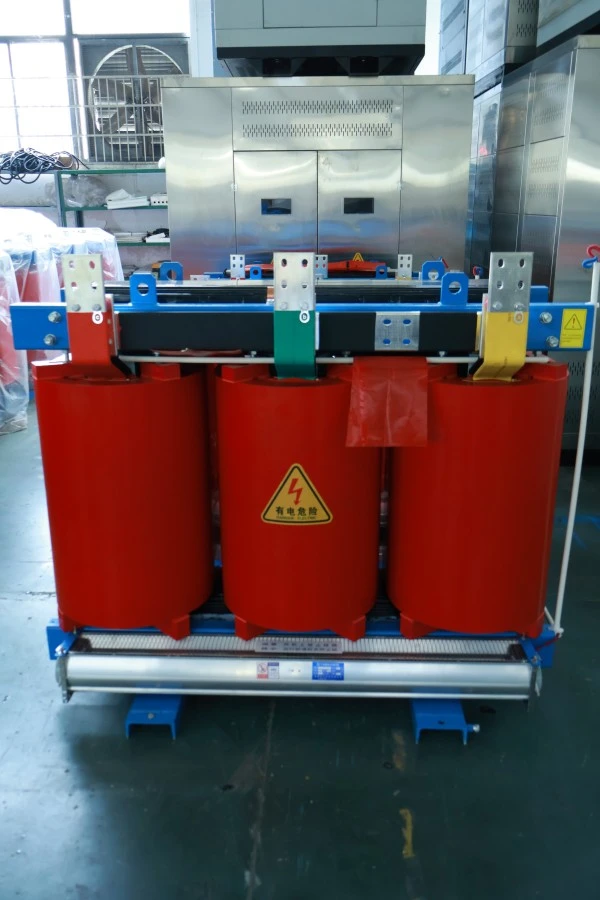

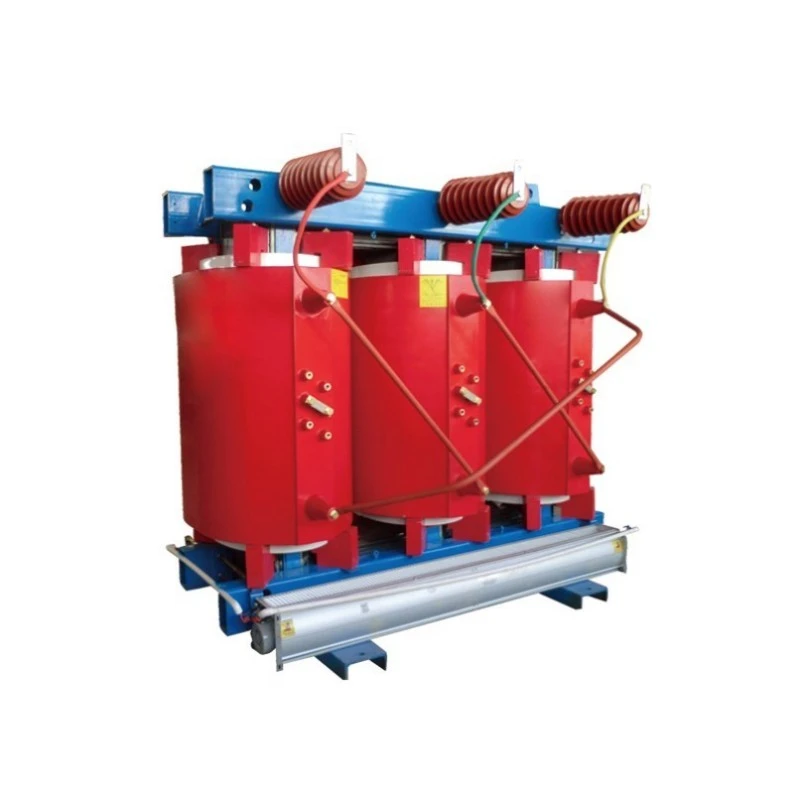

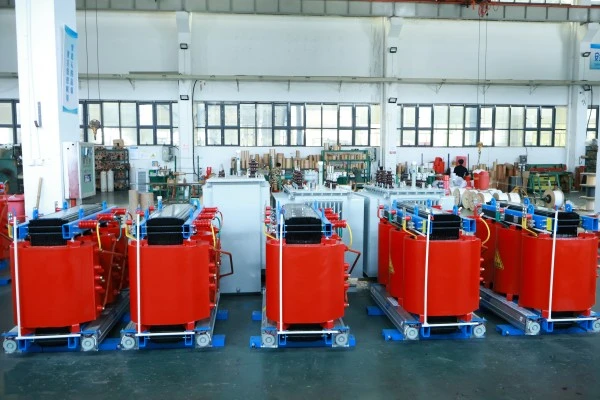

SCB13 कॉपर वाइंडिंग ड्राई टाइप पावर ट्रांसफार्मर

यह क्या है?

SCB13 श्रृंखला तीन-चरण, रेज़िन-कास्ट इंसुलेटेड, कॉपर-वाउंड हैड्राई-टाइप पावर ट्रांसफार्मर. पदनाम में, "एससी" का अर्थ कास्ट रेज़िन (एपॉक्सी रेज़िन वैक्यूम कास्ट) है, "बी" फ़ॉइल वाइंडिंग को इंगित करता है, और "13" प्रदर्शन स्तर का प्रतिनिधित्व करता है, जिसका अर्थ है कि इसके नुकसान मूल्य राष्ट्रीय मानक जीबी 20052-2020 की स्तर 1 ऊर्जा दक्षता आवश्यकताओं को पूरा करते हैं। मुख्य प्रवाहकीय सामग्री उच्च शुद्धता वाला ऑक्सीजन मुक्त तांबा है, न कि एल्यूमीनियम या तांबे से ढका एल्यूमीनियम।

इससे क्या होता है?

1. वोल्टेज रूपांतरण: विभिन्न उपकरणों की वोल्टेज आवश्यकताओं को पूरा करते हुए उच्च वोल्टेज (10kV, 35kV) को कम वोल्टेज (400V, 690V) में परिवर्तित करता है या आवश्यकतानुसार बढ़ाता है।

2. विद्युत वितरण: वितरण प्रणाली के मुख्य उपकरण के रूप में, यह औद्योगिक संयंत्रों, वाणिज्यिक परिसरों, ऊंची इमारतों और पवन फार्मों जैसे कई भारों को सुरक्षित रूप से बिजली वितरित करता है।

3. सुरक्षित बिजली आपूर्ति: इसके गैर-ज्वलनशील एपॉक्सी राल ठोस इन्सुलेशन के कारण, यह आंतरिक दोषों के मामले में भी तेल का छिड़काव नहीं करेगा या आग नहीं पकड़ेगा, जिससे यह इनडोर प्रतिष्ठानों या कठोर अग्नि सुरक्षा आवश्यकताओं वाले स्थानों के लिए विशेष रूप से उपयुक्त है।

4. शांत संचालन: पारंपरिक तेल-डूबे ट्रांसफार्मर की तुलना में परिचालन शोर काफी कम है, जो इसे आवासीय क्षेत्रों, अस्पतालों, कार्यालय भवनों और अन्य शोर-संवेदनशील वातावरणों के लिए उपयुक्त बनाता है।

संक्षेप में, SCB13 कॉपर वाइंडिंग ड्राई टाइप पावर ट्रांसफार्मर एक आधुनिक बिजली वितरण कोर डिवाइस है जो उच्च ऊर्जा दक्षता, ऑल-कॉपर कोर, कम शोर और लौ-मंदक सुरक्षा को एकीकृत करता है।

उत्पाद लाभ

सामान्य शुष्क-प्रकार के ट्रांसफार्मर की तुलना में, यह उत्पाद पांच मुख्य लाभ प्रदान करता है:

ऑल-कॉपर वाइंडिंग्स, उत्कृष्ट चालकता:सभी उच्च और निम्न वोल्टेज वाइंडिंग्स को ऑक्सीजन मुक्त तांबे की छड़ से खींचे गए तामचीनी आयताकार तांबे के तार या तांबे की पन्नी का उपयोग करके लपेटा जाता है। तांबे की प्रतिरोधकता (लगभग 0.0172 Ω·mm²/m) एल्युमीनियम (लगभग 0.0283 Ω·mm²/m) की तुलना में बहुत कम है। इसलिए, समान क्रॉस-सेक्शन की तांबे की वाइंडिंग में कम प्रतिरोध, कम गर्मी उत्पादन और उच्च बिजली रूपांतरण दक्षता होती है। लंबी अवधि के संचालन से बचाई गई बिजली की लागत प्रारंभिक निवेश अंतर से कहीं अधिक है।

स्तर 1 ऊर्जा दक्षता, राष्ट्रीय दोहरी-कार्बन रणनीति के अनुरूप:SCB13 हानि स्तर को राष्ट्रीय स्तर 1 ऊर्जा दक्षता मानकों को पूरा करने के लिए सख्ती से डिज़ाइन किया गया है। नो-लोड हानियाँ SCB12 की तुलना में लगभग 10% कम हैं, और लोड हानियाँ 5% से अधिक कम हैं। प्रति वर्ष 8,000 घंटे चलने वाले 1000 केवीए ट्रांसफार्मर के लिए, इससे बिजली की लागत में सालाना 10,000 युआन से अधिक की बचत होती है, जिससे 3-5 वर्षों के भीतर मानक ट्रांसफार्मर की तुलना में मूल्य अंतर की भरपाई हो जाती है।

एपॉक्सी रेज़िन वैक्यूम कास्टिंग, विश्वसनीय इन्सुलेशन:वाइंडिंग को वैक्यूम के तहत आयातित हंट्समैन (या समकक्ष गुणवत्ता) एपॉक्सी राल के साथ डाला और ठीक किया जाता है, जिससे हवा के बुलबुले पूरी तरह खत्म हो जाते हैं। ठीक की गई इन्सुलेशन परत में उच्च यांत्रिक शक्ति, थर्मल शॉक प्रतिरोध, दरार प्रतिरोध और नमी/गंदगी संरक्षण है। आंशिक डिस्चार्ज को 5pC से नीचे नियंत्रित किया जाता है, जो राष्ट्रीय मानकों से कहीं बेहतर है।

मजबूत अधिभार क्षमता, उतार-चढ़ाव वाले भार के अनुकूल:प्राकृतिक शीतलन के तहत, यह 10% अधिभार पर लंबे समय तक काम कर सकता है; फोर्स्ड एयर कूलिंग (पंखे स्थापित) के साथ, आउटपुट क्षमता रेटेड मूल्य के 120% से अधिक तक बढ़ सकती है। मौसमी लोड शिखर (उदाहरण के लिए, गर्मियों में एयर कंडीशनिंग का उपयोग) के लिए, तत्काल क्षमता वृद्धि की आवश्यकता नहीं है।

नमी-प्रूफ और संदूषण-प्रतिरोधी, मजबूत पर्यावरणीय अनुकूलन क्षमता:एपॉक्सी रेज़िन कास्ट वाइंडिंग की सतह चिकनी, घनी और गैर-हीड्रोस्कोपिक है। 100% सापेक्ष आर्द्रता वाले वातावरण में बंद होने के बाद भी, यह बिना प्रीहीटिंग के सीधे पूर्ण लोड पर शुरू हो सकता है। भूमिगत वितरण कक्ष, तटीय उच्च नमक-स्प्रे क्षेत्रों और रासायनिक संयंत्रों जैसे नम या संक्षारक वातावरण के लिए विशेष रूप से उपयुक्त।

उत्पाद की विशेषताएँ

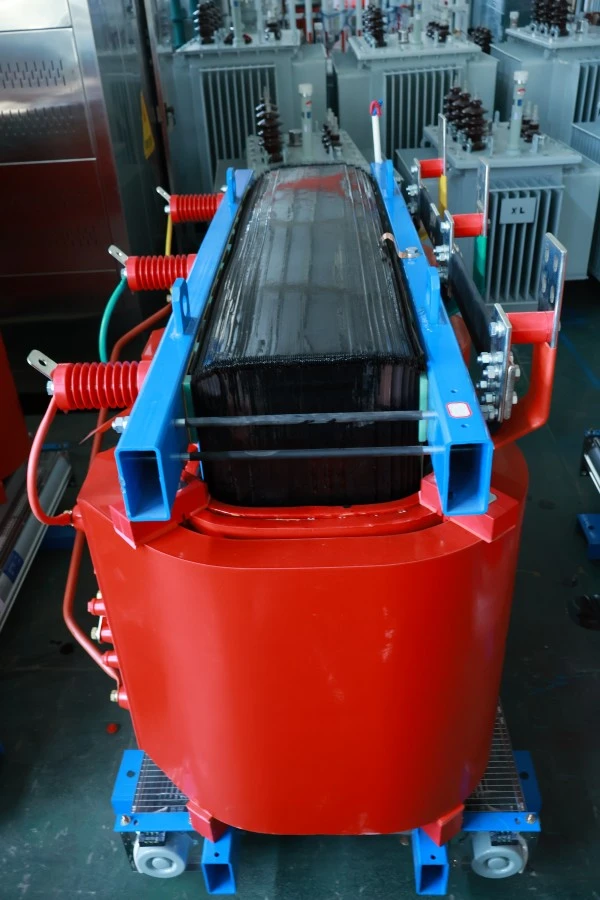

कोर संरचना: 45° पूरी तरह से मिटर्ड स्टेप-लैप लेमिनेशन तकनीक का उपयोग करता है, जिसमें कोर अंग और योक उच्च शक्ति वाली टाई पट्टियों या प्लेटों से जकड़े होते हैं। उच्च-पारगम्यता अनाज-उन्मुख सिलिकॉन स्टील (बी30आर090 या उच्च ग्रेड) का अनुप्रयोग हिस्टैरिसीस और एड़ी वर्तमान नुकसान दोनों को कम करता है।

कम वोल्टेज वाइंडिंग्स: तांबे की पन्नी के साथ घाव, राल अंत के छल्ले के साथ सिरों पर तय किया गया। तांबे की पन्नी की चौड़ाई घुमावदार ऊंचाई के बराबर होती है, जो समान अक्षीय एम्पीयर-टर्न वितरण और शॉर्ट-सर्किट विद्युत चुम्बकीय बलों के लिए अत्यधिक उच्च प्रतिरोध प्रदान करती है। परत इन्सुलेशन पूर्व-संसेचित डीएमडी सामग्री का उपयोग करता है।

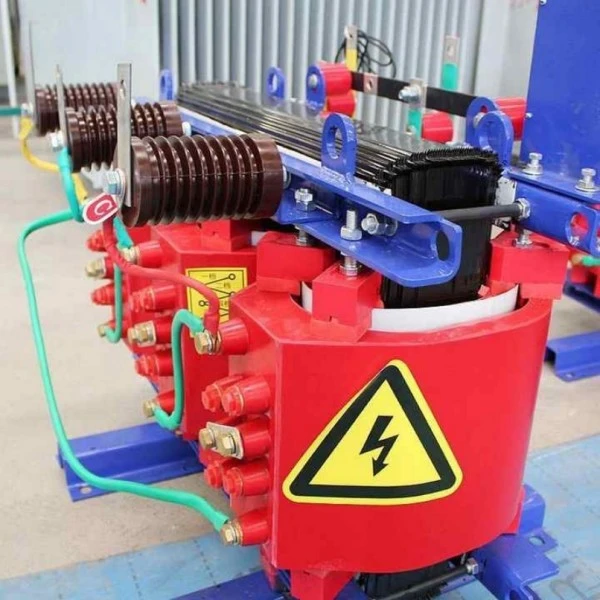

उच्च वोल्टेज वाइंडिंग्स: क्लास एच एनामेल्ड आयताकार तांबे के तार का उपयोग करके स्तरित खंडों में घाव, प्रत्येक परत के बीच राल डाली जाती है, जिससे एक मजबूत ग्लास-फाइबर-प्रबलित एपॉक्सी राल मिश्रित इन्सुलेशन बनता है। आवेग वोल्टेज वितरण में सुधार के लिए नल को वाइंडिंग के बीच से बाहर की ओर ले जाया जाता है।

तापमान नियंत्रण और सुरक्षा प्रणाली: प्रत्येक चरण की वाइंडिंग में वास्तविक समय के हॉट स्पॉट तापमान की निगरानी के लिए पूर्व-एम्बेडेड PT100 प्लैटिनम आरटीडी होते हैं। साथ में दिए गए इंटेलिजेंट तापमान नियंत्रक की विशेषताएं: डिजिटल कॉइल तापमान डिस्प्ले, ओवर-टेम्परेचर अलार्म (एडजस्टेबल सेटपॉइंट), ओवर-टेम्परेचर ट्रिप आउटपुट, और ऑटोमैटिक फैन स्टार्ट/स्टॉप (यदि फोर्स्ड एयर कूलिंग वैकल्पिक रूप से स्थापित है)।

संलग्नक विकल्प: वैकल्पिक IP20 (ठोस वस्तुएं), IP23 (ऊर्ध्वाधर टपकता पानी), या IP40 (छोटे कण) सुरक्षा रेटिंग बाड़े, जो स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, या पाउडर-लेपित कोल्ड-रोल्ड स्टील से बने होते हैं। बाड़ों में वेंटिलेशन के उद्घाटन और इंटरलॉक किए गए दरवाज़े के ताले हैं।

कनेक्शन और स्थापना: उच्च वोल्टेज पक्ष सिलिकॉन रबर का उपयोग पूरी तरह से संरक्षित/पूर्ण इन्सुलेशन केबल टर्मिनलों या पारंपरिक टर्मिनलों का उपयोग करता है; लो वोल्टेज साइड टिन-प्लेटेड कॉपर बसबार्स का उपयोग करता है। ट्रांसफार्मर का निचला भाग आसान स्थिति और गति के लिए एक चैनल स्टील बेस और रोलर्स से सुसज्जित है।

उत्पाद व्यवहार्यता

SCB13 कॉपर वाइंडिंग ड्राई टाइप पावर ट्रांसफार्मर निम्नलिखित परिदृश्यों के लिए आदर्श है:

ऊंची इमारतें और वाणिज्यिक केंद्र: बेसमेंट या उपकरण फर्श वितरण कक्ष, बिजली लिफ्ट, एचवीएसी, प्रकाश व्यवस्था और अग्नि सुरक्षा प्रणालियों में स्थापित। इसकी गैर-ज्वलनशील विशेषता बिल्डिंग फायर कोड को पूरा करती है, और कम शोर ऊपर के निवासियों को परेशान नहीं करता है।

औद्योगिक और खनन उद्यम: ऑटोमोबाइल विनिर्माण संयंत्रों, इलेक्ट्रॉनिक घटक कारखानों और सटीक मशीनिंग कार्यशालाओं में बिजली वितरण प्रणाली। ऑल-कॉपर वाइंडिंग बार-बार मोटर स्टार्ट/स्टॉप से ​​​​वर्तमान उछाल का सामना करती है, जिससे अच्छी वोल्टेज स्थिरता मिलती है।

नवीकरणीय ऊर्जा: वितरित पीवी पावर स्टेशनों के लिए स्टेप-अप ग्रिड कनेक्शन, पवन फार्मों के लिए सहायक बिजली ट्रांसफार्मर, ऊर्जा भंडारण प्रणालियों के लिए अलगाव ट्रांसफार्मर। उच्च ऊर्जा दक्षता बिजली रूपांतरण हानि को कम करती है।

परिवहन अवसंरचना: सबवे स्टेशनों के लिए स्टेशन सेवा ट्रांसफार्मर, हाई-स्पीड रेलवे सिग्नल भवनों के लिए बिजली की आपूर्ति, हवाई अड्डे के टर्मिनल बिजली वितरण केंद्र, बंदरगाह किनारे की बिजली प्रणालियाँ। नमी प्रतिरोध और शॉर्ट-सर्किट झेलने की क्षमता रेल पारगमन की उच्च विश्वसनीयता मांगों को पूरा करती है।

डेटा केंद्र और संचार बेस स्टेशन: सर्वर, स्विच और यूपीएस सिस्टम के लिए स्वच्छ, स्थिर बिजली प्रदान करना। शांत संचालन (आमतौर पर 55dB से नीचे) डेटा सेंटर कर्मियों को परेशान नहीं करता है।

उत्पादन विवरण

कम वोल्टेज कॉपर फ़ॉइल वाइंडिंग प्रक्रिया

विशेष फ़ॉइल वाइंडिंग मशीनों पर पूर्ण-चौड़ाई वाले तांबे के फ़ॉइल का उपयोग करके कम वोल्टेज वाइंडिंग को लपेटा जाता है। कोरोना डिस्चार्ज को रोकने के लिए तांबे की पन्नी के किनारों को गोल किया जाता है। प्रत्येक मोड़ के साथ, डीएमडी पूर्व-संसेचित इन्सुलेशन पेपर स्वचालित रूप से परतों के बीच रखा जाता है, और ऑनलाइन तनाव नियंत्रण सुनिश्चित करता है कि तांबे की पन्नी कसकर घाव हो गई है। वाइंडिंग पूरी होने के बाद, पूरी असेंबली को एपॉक्सी रेजिन वैक्यूम कास्टिंग के लिए एक सांचे में रखा जाता है, जिससे एक अखंड, शून्य-मुक्त संरचना बनती है। यह प्रक्रिया तार-घाव संरचनाओं की तुलना में कम वोल्टेज वाइंडिंग्स की शॉर्ट-सर्किट झेलने की क्षमता में 30% से अधिक सुधार करती है।

उच्च वोल्टेज खंडित परत घुमावदार

उच्च वोल्टेज वाइंडिंग्स को 4-6 खंडों (पैनकेक) में विभाजित किया गया है, प्रत्येक खंड को 2-4 परतों में विभाजित किया गया है। खंडों के बीच नलिकाएं (या वायु चैनल) गर्मी अपव्यय में सुधार करती हैं, जबकि लेयरिंग से इंटरलेयर वोल्टेज कम हो जाता है। नल विशिष्ट खंडों के विशिष्ट घुमावों से लिए जाते हैं और अलग-अलग रंग के लीड से चिह्नित किए जाते हैं। न्यूनतम संपर्क प्रतिरोध सुनिश्चित करने के लिए सभी कनेक्शन आर्गन आर्क वेल्डिंग या कोल्ड प्रेशर वेल्डिंग का उपयोग करते हैं।

कोर शोर न्यूनीकरण उपचार

कोर लेमिनेशन पूरा होने के बाद, पूरे कोर को विशेष रूप से तैयार किए गए शोर को कम करने वाले इंसुलेटिंग वार्निश के साथ वैक्यूम दबाव से संसेचित किया जाता है, जो सिलिकॉन स्टील शीट के बीच और शीट और क्लैंपिंग भागों के बीच सूक्ष्म कंपन को कम करता है। उच्च तापमान वाले सिलिकॉन रबर कुशन को कोर और वाइंडिंग के बीच, और वाइंडिंग और क्लैंपिंग भागों के बीच रखा जाता है। इन उपचारों के साथ, नो-लोड शोर को 55dB (315kVA और उससे कम के लिए) से नीचे रखा जा सकता है, जो एक घरेलू रेफ्रिजरेटर के गुंजन के बराबर है।

व्यापक फ़ैक्टरी परीक्षण

प्रत्येक SCB13 कॉपर वाइंडिंग ड्राई टाइप पावर ट्रांसफार्मर को फैक्ट्री छोड़ने से पहले निम्नलिखित परीक्षणों से गुजरना पड़ता है: वाइंडिंग प्रतिरोध माप; वोल्टेज अनुपात माप और वेक्टर समूह सत्यापन; शॉर्ट-सर्किट प्रतिबाधा और भार हानि माप; नो-लोड करंट और नो-लोड हानि माप; इन्सुलेशन प्रतिरोध और ढांकता हुआ अपव्यय कारक माप; लागू वोल्टेज प्रतिरोध परीक्षण; प्रेरित वोल्टेज प्रतिरोध परीक्षण; आंशिक निर्वहन माप. परीक्षण डेटा स्वचालित रूप से रिकॉर्ड किया जाता है और शिपमेंट के साथ फ़ैक्टरी परीक्षण रिपोर्ट प्रदान की जाती है।

उत्पाद पैरामीटर (विनिर्देश)

पैकेजिंग और बिक्री के बाद

पैकेजिंग विधि

1. ट्रांसफार्मर की बॉडी को वाटरप्रूफ पीई फिल्म से लपेटा गया है, महत्वपूर्ण क्षेत्रों को नरम सुरक्षात्मक पैडिंग से कवर किया गया है।

2. फोर्कलिफ्ट हैंडलिंग के लिए पैलेट बॉटम्स के साथ मजबूत निर्यात-ग्रेड प्लाईवुड बक्से में पैक किया गया।

3. परिवहन कंपन क्षति को रोकने के लिए विस्तारित पॉलीयुरेथेन या हनीकॉम्ब कार्डबोर्ड कुशनिंग से भरे टोकरे का आंतरिक भाग।

4. बाहर स्पष्ट निशान: गुरुत्वाकर्षण का केंद्र, उठाने वाले बिंदु, नमी प्रतिरोधी, टिप न करें।

बिक्री के बाद सेवा

1. मुफ़्त वारंटी अवधि: शिपमेंट की तारीख से 12 महीने।

2. वारंटी अवधि के दौरान डिजाइन, सामग्री या विनिर्माण दोषों के कारण होने वाली किसी भी विफलता की मरम्मत या प्रतिस्थापन हमारी कंपनी द्वारा नि:शुल्क किया जाएगा (उचित परिवहन लागत सहित)।
