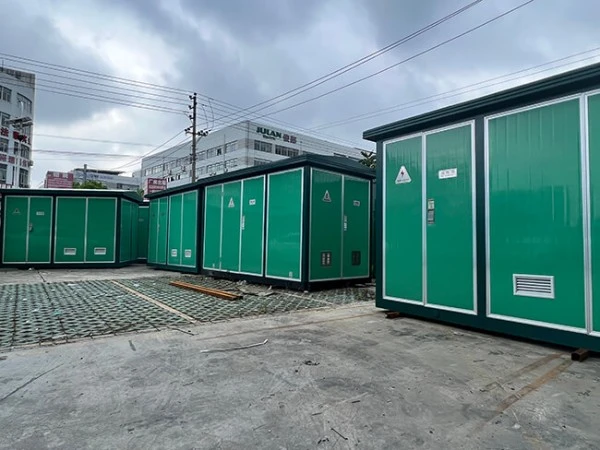

पूर्वनिर्मित कॉम्पैक्ट यूरोपीय प्रकार सबस्टेशन

प्रीफैब्रिकेटेड कॉम्पैक्ट यूरोपीय प्रकार का सबस्टेशन एक फैक्ट्री-असेंबल, तीन-कक्ष संलग्न बिजली वितरण इकाई है जिसे मध्यम-वोल्टेज बिजली को कम-वोल्टेज भार में प्राप्त करने, बदलने और वितरित करने के लिए डिज़ाइन किया गया है। पारंपरिक कंक्रीट-निर्मित सबस्टेशनों के विपरीत, जिन्हें कई हफ्तों तक साइट पर निर्माण की आवश्यकता होती है, यह इकाई कनेक्शन के लिए तैयार होती है।

यह क्या है?

प्रीफैब्रिकेटेड कॉम्पैक्ट यूरोपीय प्रकार सबस्टेशन (जिसे ए के रूप में भी जाना जाता है)।यूरोपीय बॉक्स सबस्टेशन) में तीन अलग-अलग, अलग-अलग डिब्बे होते हैं:

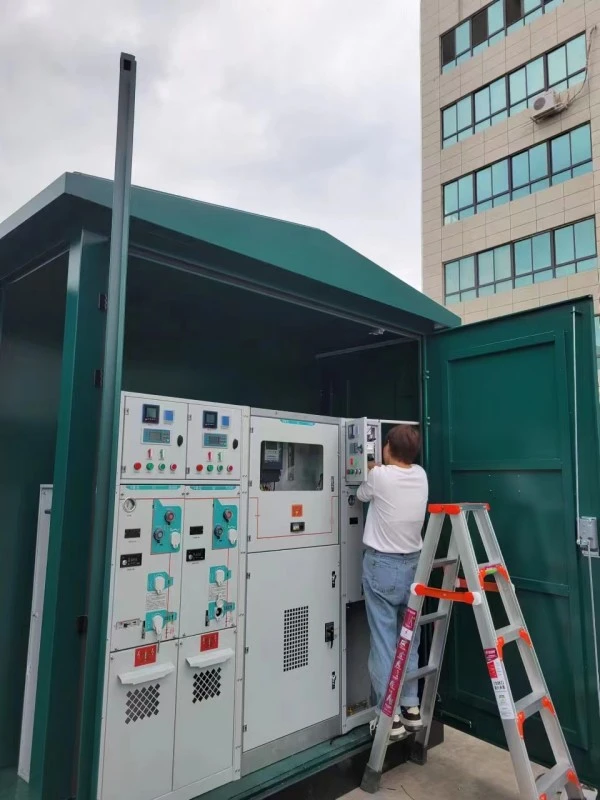

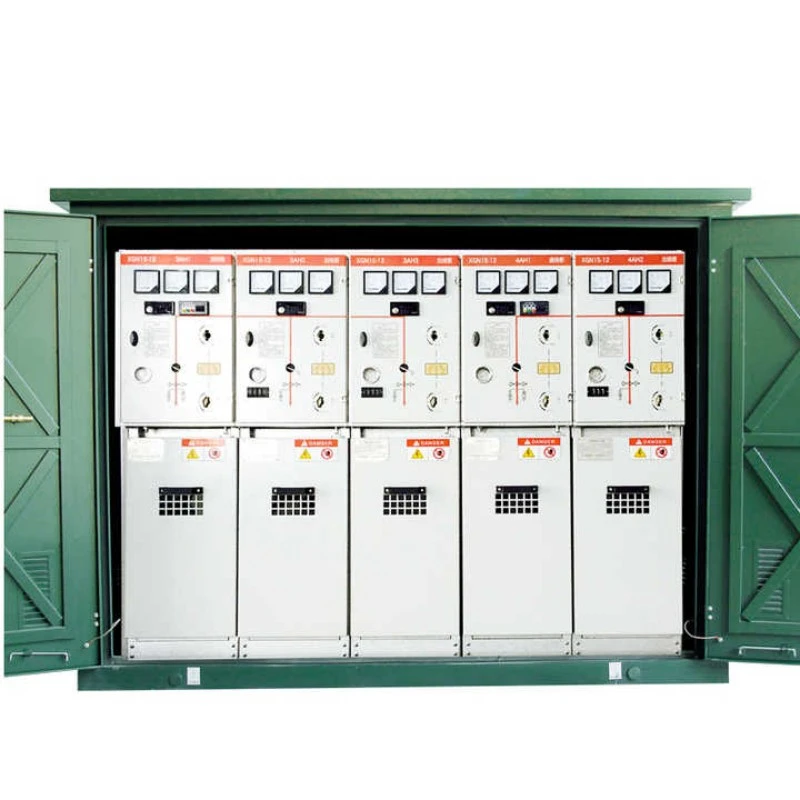

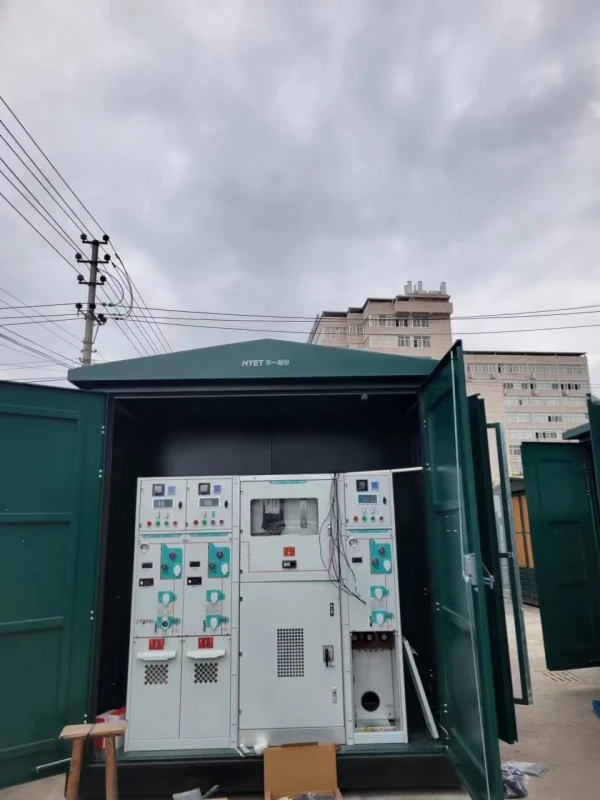

1. हाई-वोल्टेज (एचवी) कम्पार्टमेंट: हाउस स्विचगियर, सुरक्षा रिले और मीटरिंग डिवाइस।

2. ट्रांसफार्मर कम्पार्टमेंट: इसमें तेल में डूबा हुआ या सूखा प्रकार का ट्रांसफार्मर होता है।

3. लो-वोल्टेज (एलवी) कम्पार्टमेंट: इसमें वितरण पैनल, सर्किट ब्रेकर और आउटगोइंग फीडर शामिल हैं।

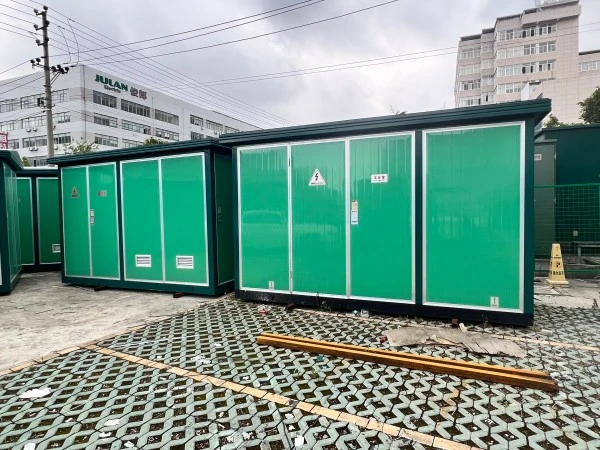

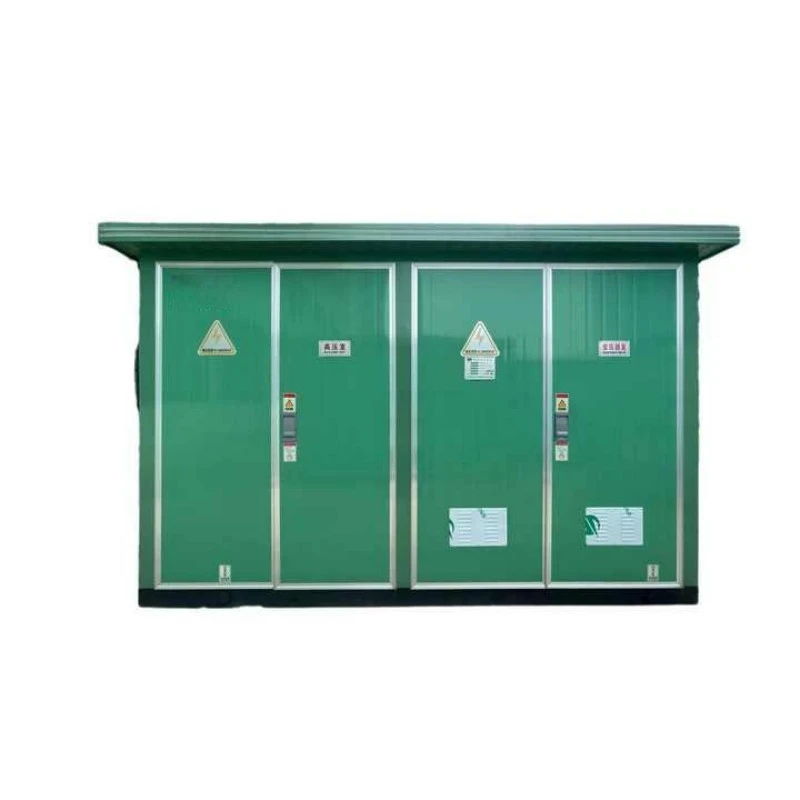

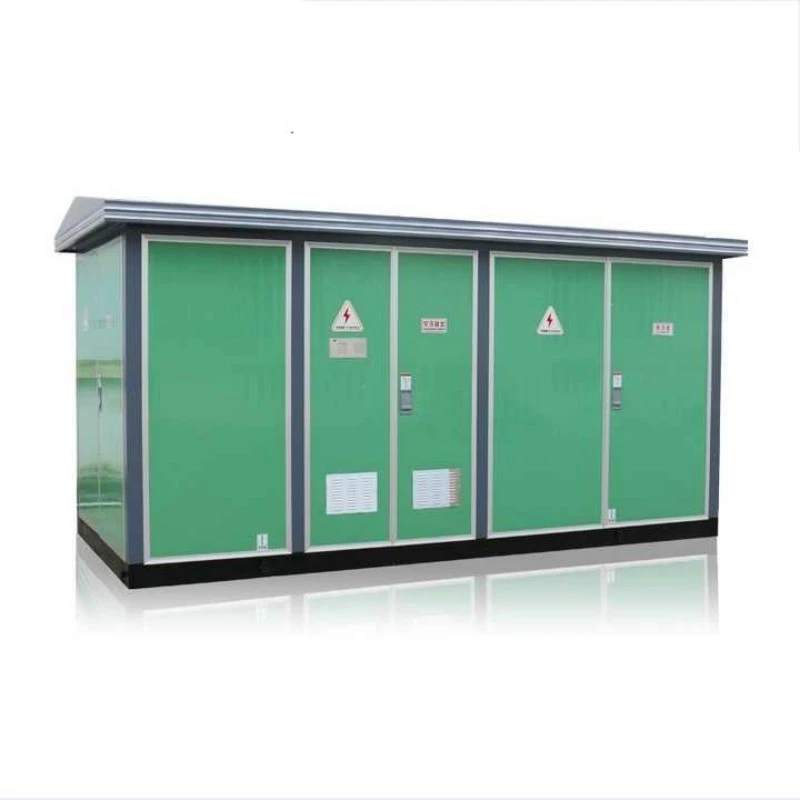

इन तीन कक्षों को एक एकल, मौसम प्रतिरोधी स्टील या मिश्रित बाड़े के भीतर "I" या "II" आकार में व्यवस्थित किया गया है। दोष प्रसार को रोकने के लिए प्रत्येक डिब्बे को धातु विभाजन द्वारा भौतिक रूप से अलग किया गया है।

यह क्या कर सकता है?

यह उपकरण तीन मुख्य कार्य करता है:

1. स्टेप-डाउन वोल्टेज रूपांतरण: आने वाले मध्यम वोल्टेज (6kV, 10kV, 20kV, 35kV) को प्रयोग करने योग्य कम वोल्टेज (400V, 230V) में परिवर्तित करता है।

2. सुरक्षा और अलगाव: फ़्यूज़ या सर्किट ब्रेकर के माध्यम से स्वचालित रूप से दोषपूर्ण सर्किट को अलग करता है, डाउनस्ट्रीम संपत्तियों की सुरक्षा करता है।

3. लोड प्रबंधन: चयनात्मक स्विचिंग, मीटरिंग और मॉनिटरिंग को सक्षम करते हुए, कई आउटगोइंग सर्किटों को बिजली वितरित करता है।

चूंकि प्रीफैब्रिकेटेड कॉम्पैक्ट यूरोपीय प्रकार सबस्टेशन कारखाने में पूर्व-वायर्ड और परीक्षण किया गया है, यह जटिल ऑन-साइट वायरिंग त्रुटियों को समाप्त करता है। यह आवासीय ब्लॉकों, कारखानों, सौर फार्मों और ईवी चार्जिंग स्टेशनों में अंतिम बिजली वितरण के लिए तंत्रिका केंद्र के रूप में कार्य करता है।

उत्पाद लाभ

जब आप लुगाओ पावर से प्रीफैब्रिकेटेड कॉम्पैक्ट यूरोपीय प्रकार सबस्टेशन चुनते हैं, तो आपको पारंपरिक सबस्टेशन और अमेरिकी-प्रकार के विकल्पों पर पांच विशिष्ट प्रतिस्पर्धी लाभ मिलते हैं।

लाभ 1: बेहतर कार्मिक सुरक्षा

तीन-कम्पार्टमेंट "कम्पार्टमेंटलाइज्ड" डिज़ाइन किसी भी वास्तविक प्रीफैब्रिकेटेड कॉम्पैक्ट यूरोपीय प्रकार के सबस्टेशन की पहचान है। प्रत्येक अनुभाग पूरी तरह से यांत्रिक और विद्युत इंटरलॉक से जुड़ा हुआ है। उदाहरण के लिए, एलवी दरवाजा तब तक नहीं खुल सकता जब तक कि मुख्य ब्रेकर बंद न हो; जब तक अर्थिंग स्विच बंद न हो जाए, एचवी दरवाजा नहीं खुल सकता। यह अनुक्रमिक सुरक्षा तर्क लाइव-फ्रंट एक्सपोज़र को रोकता है, ऑपरेटरों के लिए आर्क-फ़्लैश जोखिमों को काफी कम करता है। इसके विपरीत, अमेरिकी प्रकार के सबस्टेशनों में अक्सर फ़्यूज़ प्रतिस्थापन के दौरान जीवित हिस्से उजागर होते हैं।

लाभ 2: निर्बाध विद्युत आपूर्ति क्षमता

अमेरिकी-प्रकार की इकाइयों के विपरीत, जहां फ़्यूज़ को बदलने के लिए पूरे ट्रांसफार्मर को डी-एनर्जेटिक करने की आवश्यकता होती है, हमारा पूर्वनिर्मित कॉम्पैक्ट यूरोपीय प्रकार का सबस्टेशन स्वतंत्र रखरखाव की अनुमति देता है। आप मीटर रीडिंग के लिए एलवी कम्पार्टमेंट खोल सकते हैं जबकि एचवी साइड चालू है। अधिक उन्नत संस्करण एक लूप-स्विचिंग आरएमयू (रिंग मेन यूनिट) को समायोजित कर सकते हैं, जो "टू-इन, टू-आउट" कॉन्फ़िगरेशन को सक्षम करता है जो अपस्ट्रीम दोषों के दौरान भी डाउनस्ट्रीम ग्राहकों को बिजली बनाए रखता है। यह इसे अस्पतालों और डेटा केंद्रों के लिए अपरिहार्य बनाता है।

लाभ 3: उत्कृष्ट थर्मल प्रबंधन

प्रत्येक ट्रांसफार्मर डिब्बे में मजबूर वेंटिलेशन (स्वचालित थर्मोस्टेटिक रूप से नियंत्रित पंखे) और प्राकृतिक संवहन लूवर्स की सुविधा है। भौतिक पृथक्करण का मतलब है कि ट्रांसफार्मर द्वारा उत्पन्न गर्मी एचवी डिब्बे में संवेदनशील इलेक्ट्रॉनिक रिले को प्रभावित नहीं करती है। हमारे परीक्षणों से पता चलता है कि गर्मी के चरम भार के दौरान आंतरिक तापमान गैर-खंडित डिज़ाइनों की तुलना में 15-20 डिग्री सेल्सियस कम रहता है, जो सीधे इन्सुलेशन जीवन को बढ़ाता है।

लाभ 4: अत्यधिक पर्यावरणीय अनुकूलनशीलता

न्यूनतम IP54 (धूलरोधी और पानी के जेट से सुरक्षित) पर निर्मित, यह घेरा नमक स्प्रे, रेत के तूफ़ान और भारी बारिश का सामना कर सकता है। 40 मिमी एयर गैप और एंटी-कंडेनसेशन हीटर आंतरिक नमी को रोकते हैं। ऑपरेटिंग रेंज: -40°C से +55°C. इस मजबूती के कारण प्रीफैब्रिकेटेड कॉम्पैक्ट यूरोपीय प्रकार का सबस्टेशन तटीय पवन फार्मों और रेगिस्तानी सौर परियोजनाओं के लिए डिफ़ॉल्ट विकल्प है।

लाभ 5: स्वामित्व की कम कुल लागत (टीसीओ)

प्रारंभिक खरीद मूल्य तुलनीय अमेरिकी-प्रकार की इकाई से 15-20% अधिक हो सकता है, लेकिन 20 वर्षों में टीसीओ 30% कम है। क्यों? यूरोपीय-प्रकार की इकाइयों में प्रतिस्थापन योग्य, मॉड्यूलर घटक होते हैं (आप केवल एक दोषपूर्ण फ्यूज बदलते हैं, पूरे बसबार को नहीं)। तेल रोकथाम नाबदान जमीनी प्रदूषण को रोकता है। न्यूनतम सिविल कार्य (सिर्फ एक सपाट कंक्रीट पैड) बनाम एक कंक्रीट कमरा बनाने से स्थापना श्रम में $5,000-$10,000 प्रति यूनिट की बचत होती है।

उत्पाद की विशेषताएँ

हमारे पूर्वनिर्मित कॉम्पैक्ट यूरोपीय प्रकार के सबस्टेशन की विशिष्ट इंजीनियरिंग विशेषताएं नीचे दी गई हैं:

उत्पादन विवरण

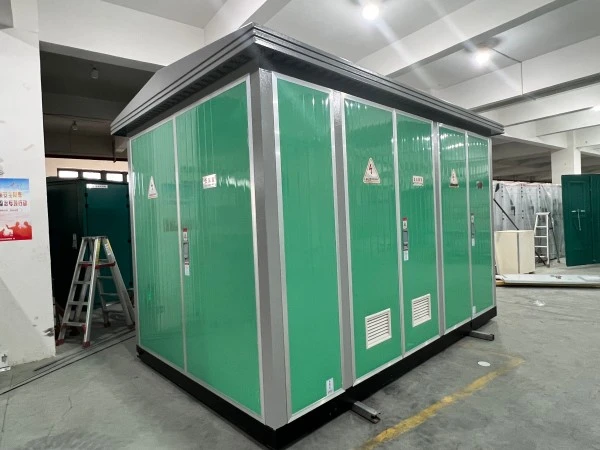

लुगाओ पावर हमारे आईएसओ 9001-प्रमाणित 25,000 वर्ग मीटर कारखाने में प्रत्येक पूर्वनिर्मित कॉम्पैक्ट यूरोपीय प्रकार के सबस्टेशन का निर्माण करता है। नीचे प्रमुख उत्पादन विवरण दिए गए हैं जो हमारी गुणवत्ता को अलग करते हैं।

सामग्री चयन

स्टील: आयातित DX51D+Z275 गैल्वनाइज्ड स्टील, सीएनसी बुर्ज पंच (सहिष्णुता ±0.2 मिमी) पर कतरा हुआ और मुड़ा हुआ।

जीआरपी (ग्लास रीइन्फोर्स्ड पॉलिएस्टर): तटीय आदेशों के लिए पेश किया गया - शून्य संक्षारण, लेकिन उच्च लागत। अग्निरोधी वर्ग VO (UL94)।

ट्रांसफार्मर कोर: अनाकार धातु या सीआरजीओ सिलिकॉन स्टील (एम5 ग्रेड, 0.23 मिमी मोटाई)। मानक स्टील की तुलना में नो-लोड हानि 70% कम हो गई।

विधानसभा की प्रक्रिया

कम्पार्टमेंट निर्माण: एचवी, ट्रांसफार्मर और एलवी अनुभागों के लिए अलग-अलग वेल्डिंग जिग्स। प्रत्येक डिब्बे का रिसाव-परीक्षण साबुन के घोल (तेल रोकथाम के लिए) से किया जाता है।

पेंटिंग: प्रीट्रीटमेंट (डीग्रीजिंग, फॉस्फेटिंग) → एपॉक्सी प्राइमर (80μm) → पॉलिएस्टर टॉपकोट (70μm)। नमक स्प्रे परीक्षण: क्रीपेज के बिना 720 घंटे।

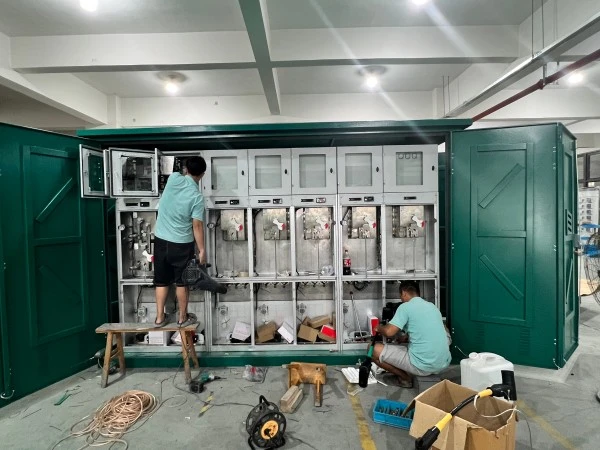

आंतरिक वायरिंग: हैलोजन-मुक्त, 90°C-रेटेड तांबे के केबल, हेक्स डाइज़ के साथ क्रिम्प्ड (पुल-आउट परीक्षण>200N)। सभी टर्मिनलों को हीट-सिकुड़ने वाले मार्करों से लेबल किया गया है।

ट्रांसफार्मर स्थापना: तेल से भरे ट्रांसफार्मर वैक्यूम सुखाने (अवशिष्ट नमी <0.5%) से गुजरते हैं। ड्राई-टाइप ट्रांसफार्मर को वैक्यूम प्रेशर (वीपीआई) के तहत दो बार संसेचित किया जाता है।

गुणवत्ता नियंत्रण जाँच

1. ढांकता हुआ परीक्षण: एचवी पक्ष के लिए 28kV/1 मिनट; एलवी साइड के लिए 3kV/1 मिनट।

2. हीट रन: 8 घंटे के लिए 40 डिग्री सेल्सियस परिवेश पर पूर्ण भार; तापमान वृद्धि की निगरानी 12 PT100 सेंसर द्वारा की जाती है।

3. आईपी परीक्षण: 8 घंटे के लिए धूल कक्ष, उसके बाद जल जेट परीक्षण (100 लीटर/मिनट पर 12.5 मिमी नोजल)।

4. कार्यात्मक इंटरलॉक परीक्षण: प्रत्येक स्विच पर 50 खुले-बंद चक्र।

अनुकूलन विकल्प

1. रंग: RAL 7035 (हल्का ग्रे) मानक; अनुरोध पर कोई भी RAL कोड (+15 दिन का लीड समय)।

2. केबल प्रविष्टि: नीचे (प्लिंथ के माध्यम से) या किनारे (ग्रंथि प्लेटों)।

3. स्मार्ट विशेषताएं: 4जी/वाईफाई के माध्यम से आईओटी-सक्षम रिमोट मॉनिटरिंग (करंट, वोल्टेज, तापमान, दरवाजे की स्थिति)।

पैकेजिंग, शिपिंग, वारंटी

पैकेजिंग एवं शिपिंग

प्रत्येक पूर्वनिर्मित कॉम्पैक्ट यूरोपीय प्रकार के सबस्टेशन को चार अंतर्निर्मित लिफ्टिंग लग्स (2× सकल वजन पर परीक्षण) का उपयोग करके उठाया जाता है। पैकेजिंग प्रक्रिया:

● आंतरिक भाग: पारगमन नमी को अवशोषित करने के लिए प्रत्येक डिब्बे के अंदर सिलिका जेल डेसिकेंट पैक (2 किग्रा) रखे गए हैं।

● केबल प्रविष्टियाँ: प्लास्टिक कैप और सेल्फ-वल्केनाइजिंग टेप से सील।

● बाहरी भाग: वीसीआई (वाष्प संक्षारण अवरोधक) फिल्म के साथ लपेटा हुआ, फिर हेवी-ड्यूटी वॉटरप्रूफ तिरपाल से ढका हुआ।

● क्रेटिंग: स्टील शिपिंग स्किड (फोर्कलिफ्ट पॉकेट के लिए 1200 मिमी ऊंचाई) पर बोल्ट किया गया। कॉर्नर रक्षक और स्ट्रैपिंग बैंड।

लीड समय: मानक 630kVA इकाई के लिए 25 कार्य दिवस; कस्टम ऑर्डर के लिए 35 दिन (स्मार्ट मीटरिंग सहित)।

वारंटी और बिक्री के बाद

वारंटी अवधि: कमीशनिंग की तारीख से 12 महीने या शिपमेंट से 14 महीने (जो भी पहले हो)।

कवरेज: सामग्री या कारीगरी में सभी विनिर्माण दोष। बिजली गिरने, बाढ़, नेमप्लेट से परे ओवरलोडिंग या अनधिकृत संशोधनों से होने वाली क्षति को कवर नहीं करता है।
