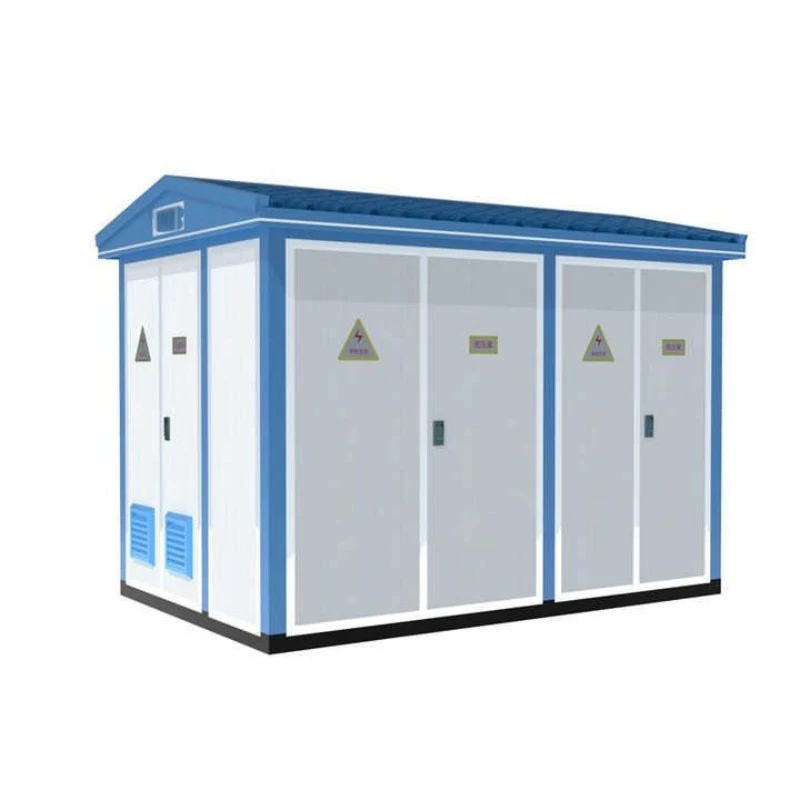

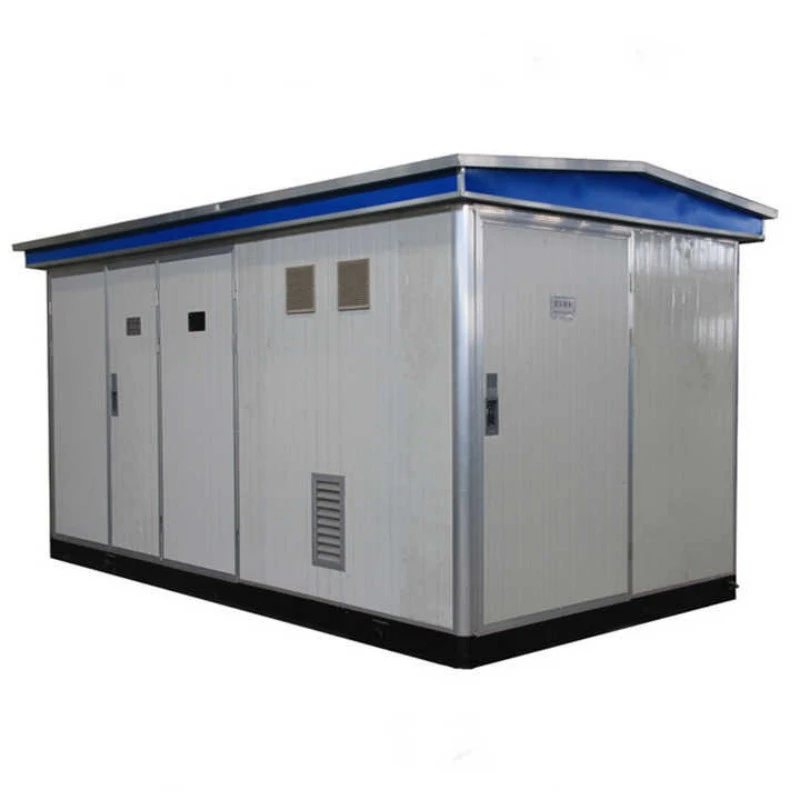

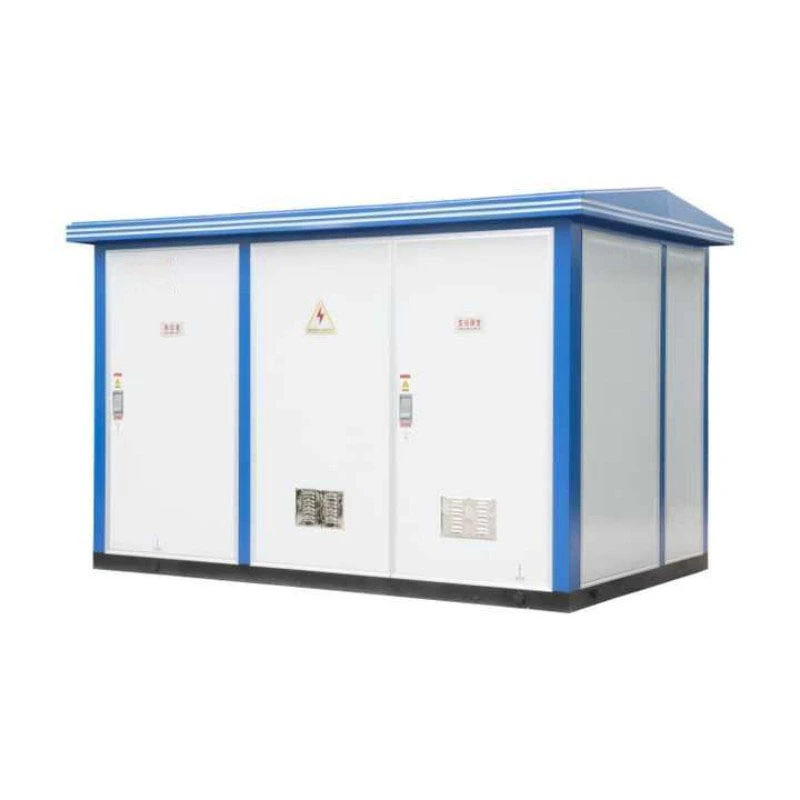

स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार ट्रांसफार्मर सबस्टेशन

क्या आप उच्च-बुद्धिमत्ता, जगह बचाने वाले बिजली वितरण समाधान की तलाश में हैं? लुगाओ पावर कंपनी लिमिटेड स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार के ट्रांसफार्मर सबस्टेशन की पेशकश करती है, जो आधुनिक ग्रिड के लिए डिज़ाइन किया गया एक पूरी तरह से एकीकृत, कॉम्पैक्ट सबस्टेशन है। कम इंस्टॉलेशन समय, बेहतर रिमोट मॉनिटरिंग और बेहतर परिचालन सुरक्षा प्राप्त करने के लिए इस स्मार्ट सबस्टेशन को खरीदें। इसका मॉड्यूलर डिज़ाइन ट्रांसफार्मर, स्विचगियर और वितरण पैनलों को एक मौसमरोधी घेरे में जोड़ता है, जो शहरी और नवीकरणीय ऊर्जा अनुप्रयोगों के लिए आदर्श है।

जांच भेजें

उत्पाद वर्णन

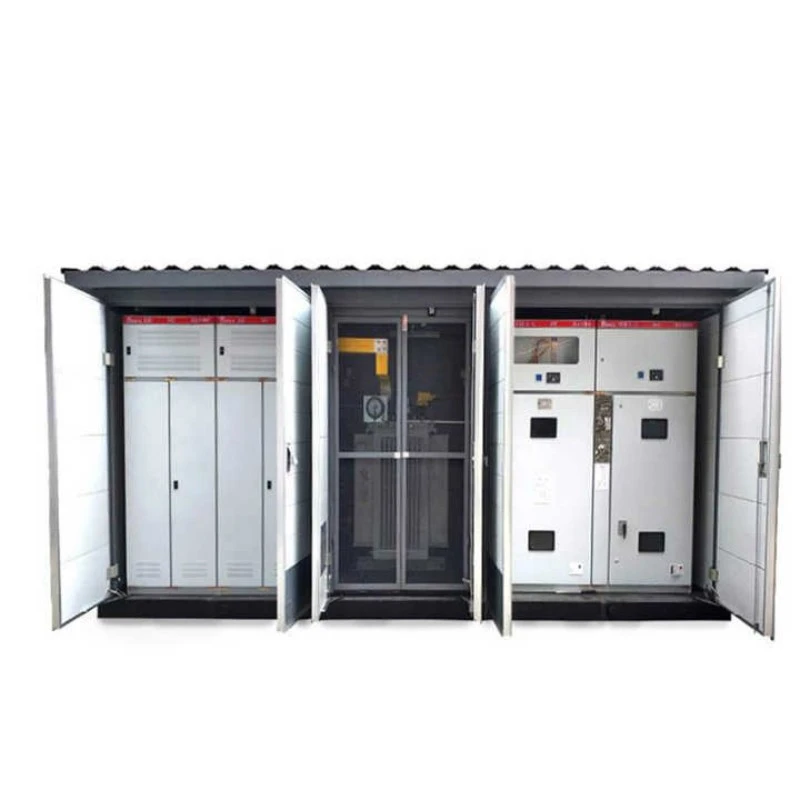

स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार का ट्रांसफार्मर सबस्टेशन एक फैक्ट्री-असेंबल, कॉम्पैक्ट बिजली वितरण इकाई है जो एकीकृत करता हैमध्यम-वोल्टेज स्विचगियर, एक कम वोल्टेज वितरण पैनल, और एक एकल, संलग्न आवास में एक तेल-डूबे या सूखे प्रकार का ट्रांसफार्मर। पारंपरिक सिविल इंजीनियरिंग सबस्टेशनों के विपरीत, यह यूरोपीय-शैली इकाई पूर्वनिर्मित, परीक्षणित और रेडी-टू-इंस्टॉल सिस्टम के रूप में वितरित की जाती है।

इससे क्या होता है?

यह आवासीय समुदायों, वाणिज्यिक भवनों, कारखानों और नवीकरणीय ऊर्जा संयंत्रों में सुरक्षित वितरण के लिए मध्यम-वोल्टेज बिजली (आमतौर पर 6kV-35kV) को निम्न-वोल्टेज स्तर (400V-690V) तक ले जाता है। स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार का ट्रांसफार्मर सबस्टेशन लोड, तापमान और बिजली की गुणवत्ता की बुद्धिमान निगरानी का भी समर्थन करता है, जो दूरस्थ दोष निदान और स्वचालित अलार्म कार्यों को सक्षम करता है। यह इसे स्मार्ट ग्रिड और अनअटेंडेड सबस्टेशनों के लिए एक आदर्श विकल्प बनाता है।

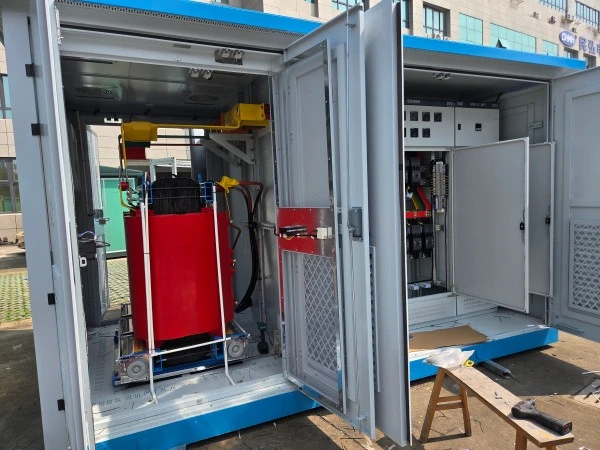

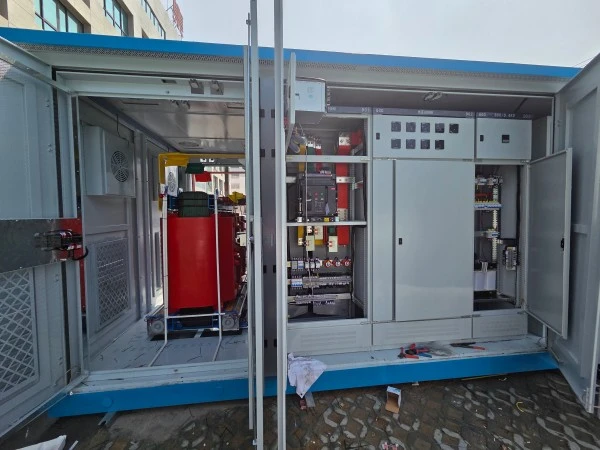

Smart Pre Installed European Type Transformer Substation

उत्पाद लाभ

1. स्मार्ट मॉनिटरिंग और रिमोट कंट्रोल

स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार का ट्रांसफार्मर सबस्टेशन एक वैकल्पिक बुद्धिमान टर्मिनल यूनिट (आईटीयू) के साथ आता है जो वोल्टेज, करंट, पावर फैक्टर और तेल तापमान पर वास्तविक समय डेटा एकत्र करता है। डेटा को 4जी, ईथरनेट या फाइबर ऑप्टिक्स के माध्यम से केंद्रीय नियंत्रण कक्ष में प्रेषित किया जा सकता है, जिससे ऑन-साइट निरीक्षण लागत कम हो जाती है।

2. कॉम्पैक्ट पदचिह्न और तेज़ तैनाती

क्योंकि इसे फैक्ट्री में पहले से असेंबल किया जाता है, स्मार्ट प्री-इंस्टॉल्ड यूरोपीय प्रकार के ट्रांसफार्मर सबस्टेशन को साइट पर केवल एक साधारण फाउंडेशन की आवश्यकता होती है। स्थापना में हफ्तों के बजाय 1-2 दिन लगते हैं, जिससे सिविल कार्यों और भूमि कब्जे में 60% तक की बचत होती है।

3. कठोर परिस्थितियों में उच्च विश्वसनीयता

बाड़े और अंदर के तेल-डूबे या एपॉक्सी-राल ट्रांसफार्मर के लिए IP54 (या उच्चतर) की सुरक्षा रेटिंग के साथ, यह सबस्टेशन धूल, बारिश, नमक कोहरे और -25°C से +40°C तक के अत्यधिक तापमान का प्रतिरोध करता है, जिससे रेगिस्तान, तटीय क्षेत्रों या उच्च ऊंचाई वाले क्षेत्रों में निरंतर संचालन सुनिश्चित होता है।

4. ऊर्जा दक्षता एवं कम हानि

S11 या S13 श्रृंखला कम नुकसान वाले ट्रांसफार्मर से सुसज्जित, स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार ट्रांसफार्मर सबस्टेशन पारंपरिक इकाइयों की तुलना में नो-लोड नुकसान को 30% तक कम कर देता है, जिससे 20 साल के जीवनकाल में बिजली बिल और कार्बन उत्सर्जन सीधे कम हो जाता है।

5. पूरी तरह से अनुकूलन योग्य

हम लचीले कॉन्फ़िगरेशन प्रदान करते हैं: तांबे या एल्यूमीनियम वाइंडिंग्स, ऑन-लोड टैप चेंजर्स, स्वचालित पावर फैक्टर सुधार (एपीएफसी), और सर्ज अरेस्टर। चाहे आपको विला क्षेत्र के लिए 200kVA इकाई की आवश्यकता हो या किसी औद्योगिक पार्क के लिए 2500kVA इकाई की, हम समाधान तैयार कर सकते हैं।

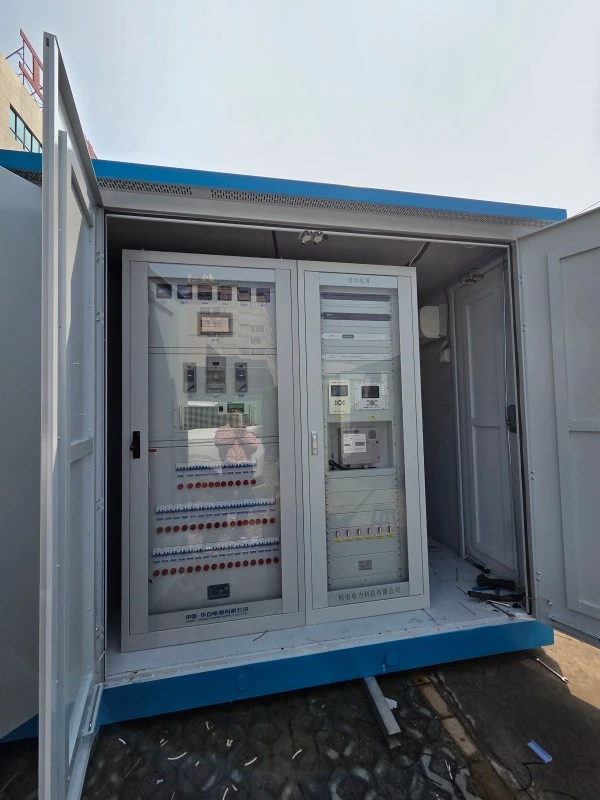

Smart Pre Installed European Type Transformer Substation

उत्पाद सुविधा

पूरी तरह से बंद और मौसम प्रतिरोधी आवास --- गैल्वनाइज्ड स्टील या एल्यूमीनियम मिश्र धातु से बना, जंग रोधी पेंट से लेपित, बाहरी स्थापना के लिए उपयुक्त।

मॉड्यूलर आंतरिक लेआउट---ऑपरेटर सुरक्षा सुनिश्चित करने के लिए मैकेनिकल इंटरलॉक के साथ एचवी स्विचगियर, ट्रांसफार्मर और एलवी वितरण के लिए अलग-अलग डिब्बे।

इंटेलिजेंट कूलिंग सिस्टम---शुष्क-प्रकार के ट्रांसफार्मर के लिए तापमान-नियंत्रित पंखे या तेल में डूबी इकाइयों के लिए नालीदार रेडिएटर पैनल, तापमान निर्धारित बिंदु से अधिक होने पर स्वचालित रूप से सक्रिय हो जाते हैं।

आर्क फ्लैश और ओवरलोड प्रोटेक्शन---आईईसी 62271-202 मानकों को पूरा करने के लिए एसएफ6 या वैक्यूम सर्किट ब्रेकर, फ्यूज्ड स्विच और सर्ज प्रोटेक्शन डिवाइस (एसपीडी) से लैस।

उपयोगकर्ता के अनुकूल इंटरफेस---स्थानीय टचस्क्रीन डिस्प्ले (वैकल्पिक) वास्तविक समय डेटा और गलती रिकॉर्ड दिखाता है, जबकि रखरखाव कर्मचारियों के लिए स्मार्टफोन ऐप के माध्यम से रिमोट एक्सेस उपलब्ध है।

कम शोर ऑपरेशन---आवासीय अनुप्रयोगों के लिए ध्वनि स्तर ≤55dB(A), कंपन-डैम्पिंग माउंट और ध्वनिक इन्सुलेशन पैनल द्वारा प्राप्त किया जाता है।

चोरी-रोधी और सुरक्षा डिज़ाइन--- हेवी-ड्यूटी ताले, दरवाज़ा सेंसर और वैकल्पिक सीसीटीवी एकीकरण स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार के ट्रांसफार्मर सबस्टेशन को दूरस्थ, अप्राप्य साइटों के लिए उपयुक्त बनाते हैं।

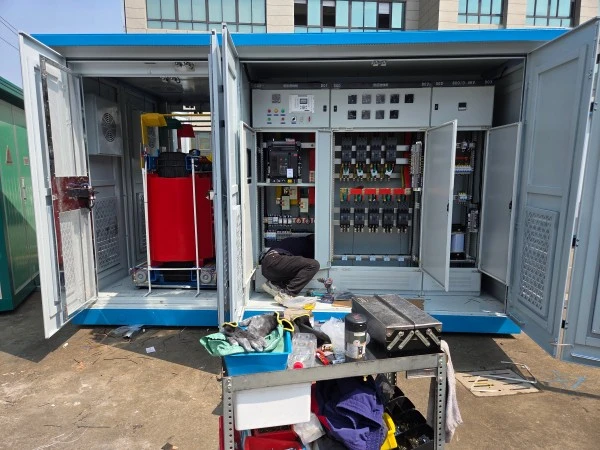

Smart Pre Installed European Type Transformer Substation

उत्पाद व्यवहार्यता

स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार ट्रांसफार्मर सबस्टेशन का व्यापक रूप से उपयोग किया जाता है:

शहरी विद्युत वितरण

आवासीय परिसर, शॉपिंग मॉल, होटल और अस्पताल जहां जगह सीमित है और अग्नि सुरक्षा महत्वपूर्ण है।

भूमिगत पार्किंग स्थल या छत पर स्थापित प्रतिष्ठान इसके कॉम्पैक्ट, तेल-नियंत्रण डिजाइन से लाभान्वित होते हैं।

नवीकरणीय ऊर्जा परियोजनाएँ

सौर फार्मों और तटवर्ती पवन पार्कों को त्वरित तैनाती और मौसम प्रतिरोध की आवश्यकता होती है। यह सबस्टेशन पीवी इनवर्टर और पवन टरबाइन कन्वर्टर्स के साथ सहजता से एकीकृत होता है।

बुनियादी ढाँचा और सार्वजनिक सुविधाएँ

निर्बाध प्रकाश और वेंटिलेशन सुनिश्चित करने के लिए हवाई अड्डे, सबवे स्टेशन, सुरंगें और पुल इसकी उच्च विश्वसनीयता और दूरस्थ निगरानी पर भरोसा करते हैं।

औद्योगिक एवं खनन स्थल

फ़ैक्टरियाँ, रासायनिक संयंत्र और खदानें ग्रिड दोषों को अलग करने और संवेदनशील मशीनरी की सुरक्षा के लिए स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार के ट्रांसफार्मर सबस्टेशन का उपयोग करते हैं।

अस्थायी एवं आपातकालीन शक्ति

निर्माण स्थल, आपदा राहत क्षेत्र और बाहरी कार्यक्रम इसकी प्लग-एंड-प्ले प्रकृति और आसान स्थानांतरण से लाभान्वित होते हैं।

उत्पादन विवरण

आवास एवं यांत्रिक डिज़ाइन

स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार के ट्रांसफार्मर सबस्टेशन का बाहरी आवरण लेजर-कट, बेंट और वेल्डेड स्टील प्लेटों का उपयोग करके निर्मित किया गया है। वेल्डिंग के बाद, पूरे आवास को स्केल हटाने के लिए शॉट ब्लास्टिंग से गुजरना पड़ता है, इसके बाद 80µm की न्यूनतम मोटाई के साथ इलेक्ट्रोस्टैटिक पाउडर कोटिंग की जाती है। यह तटीय या औद्योगिक वातावरण के लिए C5-M संक्षारण प्रतिरोध (ISO 12944) प्रदान करता है।

दरवाजे पॉलीयुरेथेन गास्केट, संपीड़न कुंडी और हटाने योग्य टिका से सुसज्जित हैं। ढलान वाली छत पानी जमा होने से रोकती है, और बेस चैनलों में आसान परिवहन के लिए फोर्कलिफ्ट पॉकेट और लिफ्टिंग लग्स शामिल हैं।

ट्रांसफार्मर कोर और वाइंडिंग्स

हम नो-लोड करंट को कम करने के लिए स्टेप-लैप जोड़ों के साथ उच्च-पारगम्यता वाले कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील (0.23 मिमी या 0.27 मिमी) का उपयोग करते हैं। वाइंडिंग्स ऑक्सीजन मुक्त तांबे या एल्यूमीनियम पन्नी (कम वोल्टेज के लिए) और गोल तांबे के तार (उच्च वोल्टेज के लिए) से बने होते हैं। शुष्क-प्रकार के संस्करणों के लिए, कक्षा एच एपॉक्सी राल रिक्तियों को खत्म करने और आंशिक निर्वहन <10pC प्राप्त करने के लिए वैक्यूम-कास्ट है। तेल में डूबे संस्करणों के लिए, हम तेल के विस्तार को अवशोषित करने के लिए नालीदार टैंक के साथ खनिज तेल या प्राकृतिक एस्टर द्रव का उपयोग करते हैं।

स्विचगियर और बसबार

स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार के ट्रांसफार्मर सबस्टेशन के अंदर, एचवी डिब्बे में दृश्यमान ब्रेक संपर्कों के साथ एक लोड ब्रेक स्विच या सर्किट ब्रेकर (एसएफ 6 या वैक्यूम प्रकार) होता है। एलवी कम्पार्टमेंट में एक मुख्य मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी), फीडर ब्रेकर और 4000ए तक रेटेड बसबार सिस्टम शामिल है। सभी बसबार हीट-सिकुड़न इन्सुलेशन के साथ टिन-प्लेटेड तांबे के हैं।

इंटेलिजेंट मॉनिटरिंग सिस्टम (वैकल्पिक)

हम एक स्मार्ट आरटीयू (रिमोट टर्मिनल यूनिट) को एकीकृत करते हैं जो 31वें क्रम तक तीन-चरण वोल्टेज, धाराओं, सक्रिय/प्रतिक्रियाशील शक्ति और हार्मोनिक्स को मापता है। डेटा हर 5 मिनट में लॉग किया जाता है और 90 दिनों तक संग्रहीत किया जाता है। ओवरवॉल्टेज, अंडरवॉल्टेज, ओवरटेम्परेचर और दरवाजा खोलने के अलार्म एसएमएस या ईमेल के माध्यम से भेजे जाते हैं।
