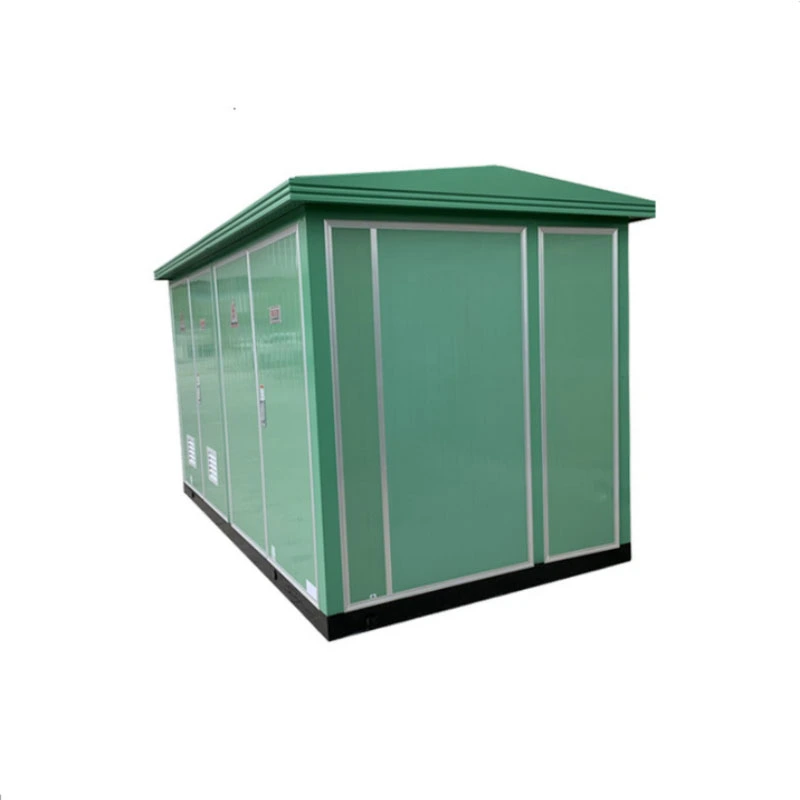

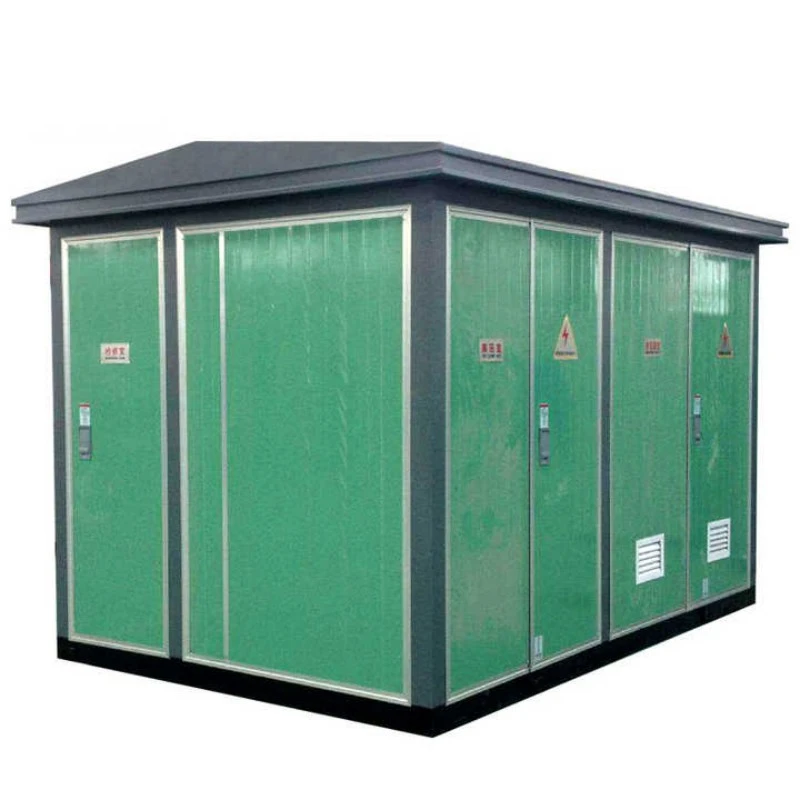

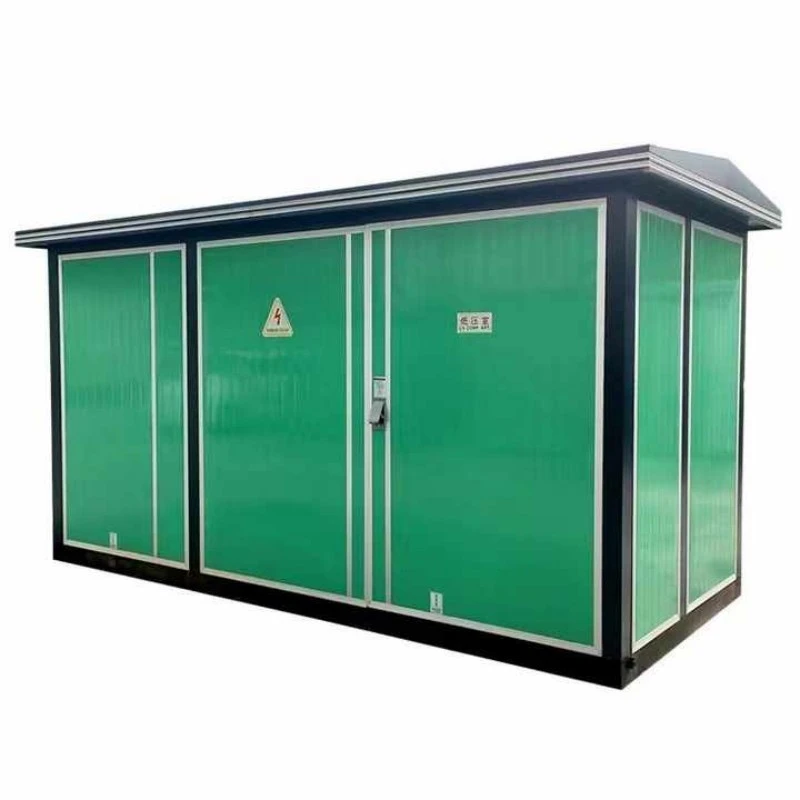

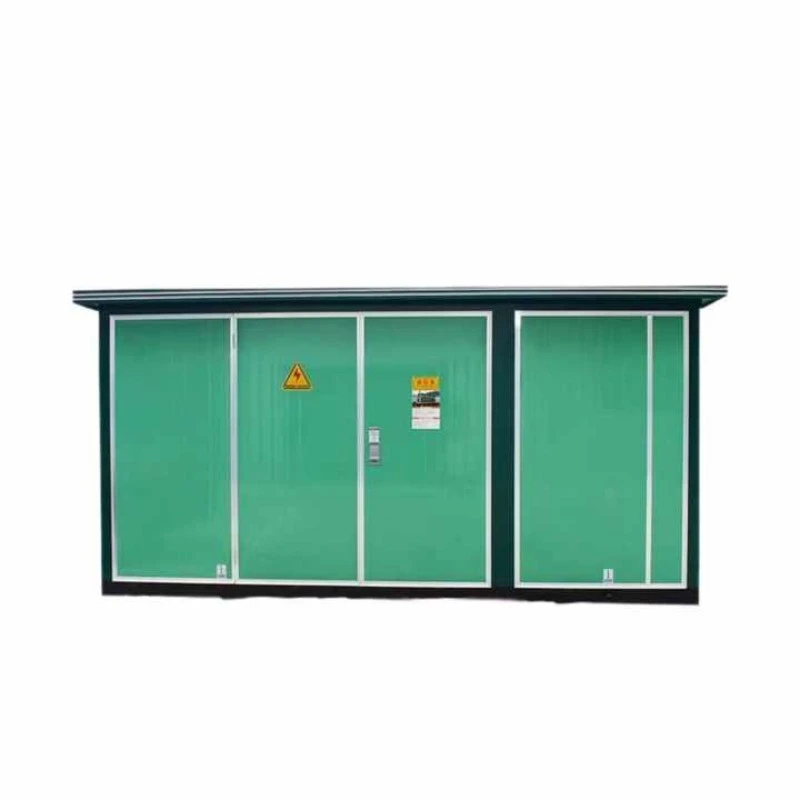

पवन ऊर्जा पैकेज्ड यूरोपीय प्रकार का सबस्टेशन

लुगाओ पावर का पवन ऊर्जा पैकेज्ड यूरोपियन टाइप सबस्टेशन पवन फार्मों के लिए एक फैक्ट्री-असेंबल समाधान है, जो एमवी स्विचगियर, ट्रांसफार्मर, एलवी वितरण, सुरक्षा, मीटरिंग और रिमोट मॉनिटरिंग को एकीकृत करता है। चीन में निर्मित, यह 10-35kV ग्रिड कनेक्शन और 1000-8000kVA रेटिंग का समर्थन करता है। तटवर्ती, तटीय और अपतटीय पवन परियोजनाओं के लिए अनुकूलित डिज़ाइन उपलब्ध हैं।

जांच भेजें

उत्पाद वर्णन

पवन ऊर्जा पैकेज्ड यूरोपीय प्रकार का सबस्टेशन एक फैक्ट्री-असेंबल, कॉम्पैक्ट पावर रूपांतरण इकाई है जिसे विशेष रूप से एक या एकाधिक पवन टर्बाइनों से मध्यम-वोल्टेज बिजली इकट्ठा करने, इसे ग्रिड-संगत स्तरों तक नीचे (या ऊपर) ले जाने और टरबाइन और उपयोगिता नेटवर्क दोनों को विद्युत दोषों से बचाने के लिए डिज़ाइन किया गया है।

जेनेरिक बॉक्स सबस्टेशनों के विपरीत, यह इकाई पवन उत्पादन की अनूठी मांगों के उद्देश्य से बनाई गई है:

● उच्च कंपन सहनशीलता: प्रबलित आंतरिक बसबार और एंटी-लूज़िंग हार्डवेयर।

● वाइड वोल्टेज स्विंग आवास: 400V (टरबाइन टर्मिनल) से 35kV (संग्रह ग्रिड) तक आउटपुट उतार-चढ़ाव को संभालता है।

● रिमोट मॉनिटरिंग तैयार: टरबाइन नियंत्रण कक्षों के लिए एकीकृत SCADA पोर्ट।

भौतिक रूप से, पवन ऊर्जा पैकेज्ड यूरोपीय प्रकार का सबस्टेशन क्लासिक यूरोपीय तीन-कम्पार्टमेंट आर्किटेक्चर (एचवी साइड, ट्रांसफार्मर, एलवी साइड) को बनाए रखता है, लेकिन पवन-विशिष्ट विशेषताएं जोड़ता है: एक समर्पित इंटरफ़ेस सुरक्षा रिले, हार्मोनिक फ़िल्टरिंग टर्मिनल, और तटीय नमक स्प्रे के लिए एक मौसमरोधी बाड़े।

यह क्या कर सकता है?

प्राथमिक कार्य: पवन टरबाइन जनरेटर और मध्यम-वोल्टेज संग्रह नेटवर्क के बीच विद्युत इंटरफ़ेस के रूप में कार्य करता है।

चार मुख्य कार्य:

1. वोल्टेज परिवर्तन:यूनिट के अंदर स्थित एक स्टेप-अप ट्रांसफार्मर का उपयोग करके टरबाइन के आउटपुट वोल्टेज (आमतौर पर 690V) को संग्रह ग्रिड वोल्टेज (10kV-35kV) में परिवर्तित करता है।

2. दोष अलगाव:यदि ग्रिड पैरामीटर (वोल्टेज, आवृत्ति) अनुमेय सीमा से बाहर चले जाते हैं, तो टरबाइन स्वचालित रूप से डिस्कनेक्ट हो जाता है, जिससे दोनों संपत्तियों की सुरक्षा होती है।

3. विद्युत गुणवत्ता कंडीशनिंग:टरबाइन के अंदर चर-आवृत्ति ड्राइव द्वारा उत्पन्न हार्मोनिक्स को कम करने के लिए ग्राउंडिंग, सर्ज अरेस्टर और फ़िल्टरिंग पॉइंट प्रदान करता है।

4. ऊर्जा पैमाइश और निगरानी:फीड-इन टैरिफ मापन और रिमोट परफॉर्मेंस ट्रैकिंग के लिए हाउस यूटिलिटी-ग्रेड सीटी और पीटी।

क्योंकि पवन ऊर्जा पैकेज्ड यूरोपीय प्रकार का सबस्टेशन पूरी तरह से पूर्व-वायर्ड और परीक्षण किया हुआ आता है, पवन फार्म डेवलपर्स महीनों तक ऑन-साइट विद्युत असेंबली से बचते हैं। एक इकाई या तो एक बड़े टरबाइन (2MW-6MW) या "डेज़ी चेन" कॉन्फ़िगरेशन में छोटे टर्बाइनों के एक छोटे समूह में काम करती है।

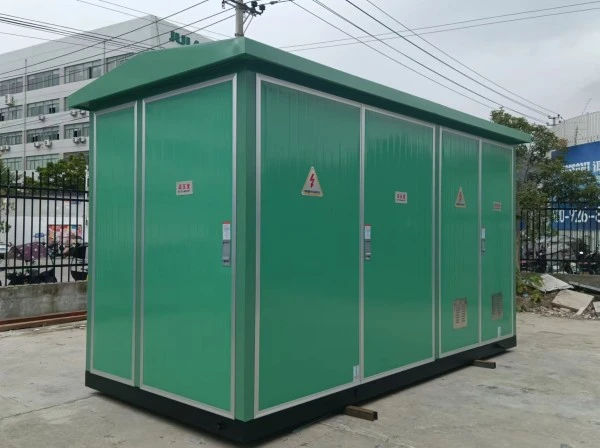

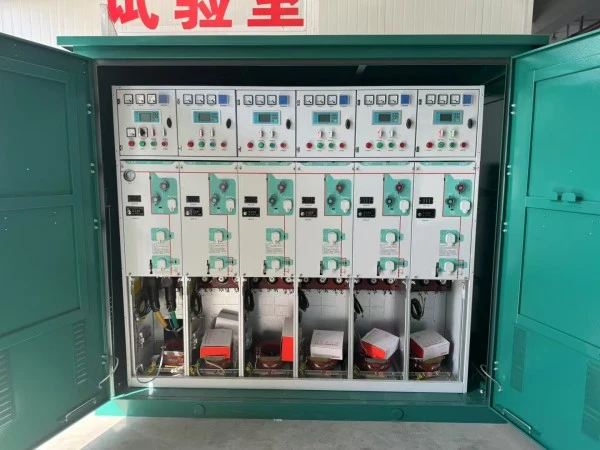

Wind Power Packaged European Type Substation

उत्पाद पैरामीटर

लुगाओ पावर के पवन ऊर्जा पैकेज्ड यूरोपीय प्रकार के सबस्टेशन के लिए मानक तकनीकी विनिर्देश नीचे दिए गए हैं। अनुरोध पर कस्टम रेटिंग उपलब्ध हैं।

पैरामीटर	मानक मान	वैकल्पिक रेंज
रेटेड पावर (केवीए)	2000 केवीए	1000 केवीए - 8000 केवीए
उच्च वोल्टेज पक्ष (केवी)	35 के.वी	10kV, 20kV, 33kV, 35kV
कम वोल्टेज पक्ष (वी)	690 वी	400V, 480V, 690V (टरबाइन मानक)
ट्रांसफार्मर का प्रकार	तेल में डूबा हुआ, ONAN ठंडा	कास्ट रेज़िन शुष्क प्रकार, या प्राकृतिक एस्टर द्रव
आवृत्ति	50 हर्ट्ज	60 हर्ट्ज़ (निर्यात संस्करण)
प्रतिबाधा वोल्टेज	6%	4% - 8%
नो-लोड हानि	≤ 1.8 किलोवाट (2एमवीए के लिए)	अनाकार कोर: ≤ 0.9 किलोवाट
भार हानि (75°C)	≤ 15 किलोवाट (2एमवीए के लिए)	कोर ग्रेड पर निर्भर करता है
एचवी स्विचगियर प्रकार	लोड ब्रेक स्विच + फ्यूज के साथ एसएफ6 रिंग मेन यूनिट (आरएमयू)।	वैक्यूम सर्किट ब्रेकर (>4एमवीए के लिए)
एलवी स्विचगियर	एसीबी (एयर सर्किट ब्रेकर) + एमसीसीबी	स्मार्ट डिजिटल सुरक्षा रिले शामिल है
बाड़े की सुरक्षा	IP54 (मानक)	IP65 (धूलरोधी, उच्च दबाव वाले जेट)
संलग्नक सामग्री	2.0 मिमी गैल्वनाइज्ड स्टील, पाउडर-लेपित	जीआरपी कम्पोजिट (अपतटीय के लिए शून्य संक्षारण)
परिचालन तापमान	-25°C से +50°C	-40°C से +55°C (ठंडी जलवायु पैकेज)
ऊंचाई	≤ 1000 मी	≤ 3000 मी (व्युत्पन्न लागू होता है)
भूकंपीय क्षमता	ज़ोन 2 (0.2 ग्राम)	ज़ोन 4 (0.4 ग्राम) प्रबलित आधार के साथ
आंतरिक निगरानी	तेल का तापमान, दबाव, दरवाजे की स्थिति	रिमोट कंपन सेंसर, आंशिक डिस्चार्ज मॉनिटरिंग
आयाम (एल×डब्ल्यू×एच)	4200 मिमी × 2400 मिमी × 2500 मिमी (2 एमवीए के लिए)	पावर रेटिंग के साथ बदलता रहता है
वज़न (लगभग)	6500 किग्रा (तेल भरा हुआ)	शुष्क प्रकार: लगभग. 20% हल्का
अनुपालन	आईईसी 62271-202, आईईसी 60076	अनुरोध पर आईईईई (उत्तरी अमेरिका)।

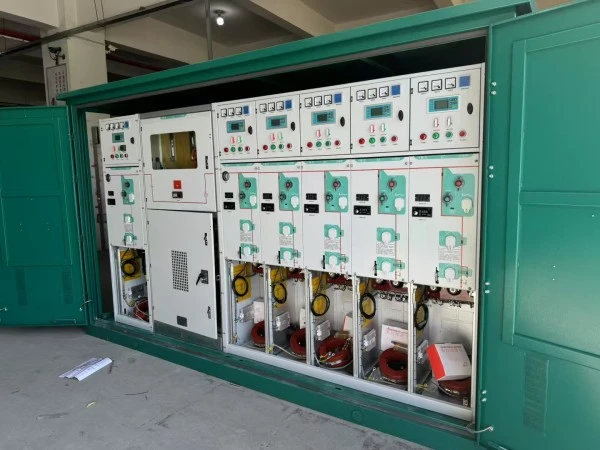

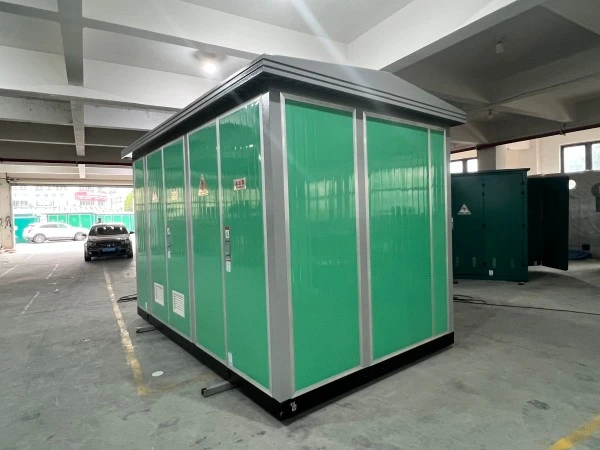

Wind Power Packaged European Type Substation

उत्पाद सुविधा और अनुप्रयोग

Q1: पवन ऊर्जा पैकेज्ड यूरोपीय प्रकार सबस्टेशन को मानक यूरोपीय सबस्टेशन से क्या अलग बनाता है?

ए: तीन पवन-विशिष्ट विशेषताएं। सबसे पहले, पवन ऊर्जा पैकेज्ड यूरोपीय प्रकार के सबस्टेशन के अंदर ट्रांसफार्मर को द्वि-दिशात्मक बिजली प्रवाह और लगातार वोल्टेज में उतार-चढ़ाव के लिए डिज़ाइन किया गया है - टर्बाइन लगातार ऊपर और नीचे रैंप करते हैं। दूसरा, एलवी कम्पार्टमेंट में एक समर्पित ग्रिड इंटरफ़ेस सुरक्षा रिले शामिल है जो उपयोगिता इंटरकनेक्शन मानकों (उदाहरण के लिए, आईईईई 1547, आईईसी 61727) के अनुसार ग्रिड वोल्टेज या आवृत्ति बहाव होने पर 100 एमएस के भीतर यात्रा करता है। तीसरा, पूरा घेरा सभी विद्युत संपर्कों पर एंटी-कंपन माउंट का उपयोग करता है; मानक इकाइयों में टरबाइन के पास छह महीने के बाद पेंच ढीला होता दिखाई देगा।

Q2: यह इकाई खुले पवन खेतों में आम तौर पर होने वाली बिजली के हमलों को कैसे संभालती है?

उत्तर: प्रत्येक पवन ऊर्जा पैकेज्ड यूरोपीय प्रकार का सबस्टेशन एचवी और एलवी दोनों तरफ टाइप 1 + 2 सर्ज अरेस्टर (डिस्चार्ज क्षमता 25kA प्रति पोल) से सुसज्जित है। इसके अतिरिक्त, ट्रांसफार्मर टैंक में 120 मिमी² कॉपर केबल के लिए एक सीधा ग्राउंडिंग लग आकार है। हमारे कारखाने के परीक्षण में, हम आंतरिक फ्लैशओवर के बिना 100kA तक 10/350μs बिजली के आवेगों का अनुकरण करते हैं।

Q3: क्या इस सबस्टेशन का उपयोग तटवर्ती और अपतटीय पवन दोनों के लिए किया जा सकता है?

ए: तटवर्ती-बिल्कुल। ऑफशोर के लिए, हम "ऑफशोर पैकेज" नामक एक उन्नत संस्करण पेश करते हैं। मानक पवन ऊर्जा पैकेज्ड यूरोपीय प्रकार के सबस्टेशन की IP54 रेटिंग है, जो तटवर्ती तटीय क्षेत्रों के लिए उपयुक्त है। ऑफशोर (टरबाइन प्लेटफॉर्म या जैकेट फाउंडेशन पर) के लिए, हम IP66 में अपग्रेड करते हैं, C5-M समुद्री-ग्रेड कोटिंग (400μm से अधिक मोटी) का उपयोग करते हैं, और सभी मानक स्टील बोल्ट को 316L स्टेनलेस स्टील से बदलते हैं। पर्यावरणीय नियमों को पूरा करने के लिए ट्रांसफार्मर के तेल को प्राकृतिक एस्टर (बायोडिग्रेडेबल) से बदल दिया जाता है।

Q4: इस इकाई के लिए सबसे आम अनुप्रयोग परिदृश्य क्या हैं?

ए: चार प्राथमिक अनुप्रयोग:

आवेदन	विशिष्ट रेटिंग	मुख्य आवश्यकता
एकल बड़ी टरबाइन (2MW-6MW)	2000-6000 केवीए	टरबाइन टावर के बगल में पैड-माउंटेड; सघन पदचिह्न
पवन क्लस्टर संग्रह बिंदु	4000-8000 केवीए	एक इकाई भूमिगत केबल के माध्यम से 2-4 छोटे टर्बाइन (प्रत्येक 500 किलोवाट) की सेवा प्रदान करती है
पुराने पवन फार्मों को पुनः सशक्त बनाना	1500-3000 केवीए	पुरानी अमेरिकी-प्रकार की इकाइयों को प्रतिस्थापित करता है; आधुनिक रिमोट मॉनिटरिंग प्रदान करता है
हाइब्रिड पवन + सौर फार्म	2000 केवीए	स्वचालित स्रोत स्विचिंग के साथ दोहरी एलवी इनपुट (एक पवन के लिए, एक सौर पीवी के लिए)।

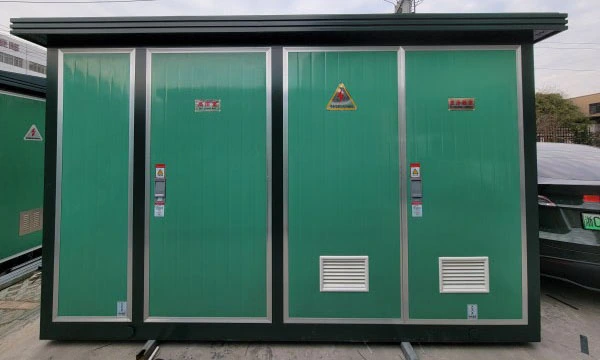

Wind Power Packaged European Type Substation

उत्पादन विवरण

कैसे लुगाओ पावर एक बेहतर पवन ऊर्जा पैकेज्ड यूरोपीय प्रकार का सबस्टेशन बनाता है

विवरण 1: एंटी-वाइब्रेशन इंजीनियरिंग

पवन फार्मों में अधिकांश सबस्टेशन विफलताएं निरंतर टरबाइन दोलन (0.5-2 हर्ट्ज) से ढीले कनेक्शनों के कारण होती हैं। हमारा समाधान: प्रत्येक बसबार कनेक्शन बोल्ट हेड के नीचे बेलेविल डिस्क स्प्रिंग्स का उपयोग करता है, जिससे घटकों के कंपन होने पर भी क्लैंपिंग बल बना रहता है। टर्मिनल ब्लॉक केज-क्लैंप प्रकार के होते हैं (स्क्रू-क्लैंप नहीं)। आंतरिक केबल संबंधों को स्टेनलेस स्टील लॉकिंग पट्टियों से बदल दिया गया है। परिणाम: 5,000 घंटों के सिम्युलेटेड कंपन (2जी, 5-200 हर्ट्ज स्वीप) के बाद, टॉर्क प्रतिधारण प्रारंभिक मूल्य का 90% रहता है।

विवरण 2: पवन ड्यूटी चक्र के लिए ट्रांसफार्मर डिजाइन

मानक वितरण ट्रांसफार्मर स्थिर भार देखते हैं। पवन ट्रांसफार्मर 10 सेकंड से कम समय में 0% से 110% तक तेजी से बदलाव देखते हैं। हमारापवन ऊर्जा पैकेज्ड यूरोपीय प्रकार का सबस्टेशन4.5 एमपीए (बनाम उद्योग मानक 2.5 एमपीए) के अक्षीय क्लैंपिंग दबाव के साथ एक उच्च-शॉर्ट-सर्किट-शक्ति कोर का उपयोग करता है। वाइंडिंग्स कई समानांतर तारों के बजाय लगातार ट्रांसपोज़्ड कंडक्टर (सीटीसी) हैं, जो असंतुलित भार के दौरान परिसंचारी वर्तमान नुकसान को समाप्त करते हैं। हम एलवी वाइंडिंग में सीधे एम्बेडेड फाइबर ऑप्टिक तापमान सेंसर भी जोड़ते हैं - न कि केवल शीर्ष तेल थर्मामीटर - टरबाइन नियंत्रक को वास्तविक समय हॉटस्पॉट डेटा देते हैं।

विवरण 3: पेंट से परे संक्षारण संरक्षण

पवन फार्म कक्षा C3 (अंतर्देशीय) से C5-M (अपतटीय) वातावरण में स्थित हैं। कटे हुए किनारों पर मानक पाउडर कोटिंग विफल हो जाती है। हमारी प्रक्रिया:

1. एज सीलिंग: प्रत्येक लेजर-कट किनारे को पेंटिंग से पहले एपॉक्सी एज सीलर का एक मनका मिलता है।

2. जिंक युक्त प्राइमर: 80μm 95% जिंक डस्ट एपॉक्सी प्राइमर (बलि सुरक्षा)।

3. इंटरमीडिएट कोट: 100μm हाई-बिल्ड एपॉक्सी।

4. टॉपकोट: 80μm पॉलीयूरेथेन (आरएएल 7035 हल्का ग्रे, या कस्टम)।

कुल डीएफटी (सूखी फिल्म की मोटाई) = न्यूनतम 260μm। नमक स्प्रे का बिना रेंगने के 1,500 घंटे तक परीक्षण किया गया (एएसटीएम बी117)।

हमारा लाभ बनाम प्रतिस्पर्धी

पहलू	विशिष्ट प्रतियोगी	लुगाओ पावर
कंपन परीक्षण	कोई नहीं या "दृश्य निरीक्षण"	लाइव मॉनिटरिंग के साथ 5,000 घंटे की शेकर टेबल
संक्षारण संरक्षण	एकल पाउडर कोट (80-120μm)	3-कोट सिस्टम (260μm) + एज सीलिंग
ट्रांसफार्मर वाइंडिंग	मानक गोल तार	सीटीसी वाइंडिंग्स + फाइबर ऑप्टिक सेंसर
प्रलेखन	सामान्य मैनुअल	साइट-विशिष्ट चित्र, ऑसिलोग्राम के साथ एफएटी रिपोर्ट
लीड समय (2एमवीए इकाई)	45-60 दिन	28 दिन (भंडारित घटकों के कारण)
दूरस्थ समर्थन	केवल ईमेल करें	ऑसिलोस्कोप शेयरिंग के साथ लाइव वीडियो कॉल
