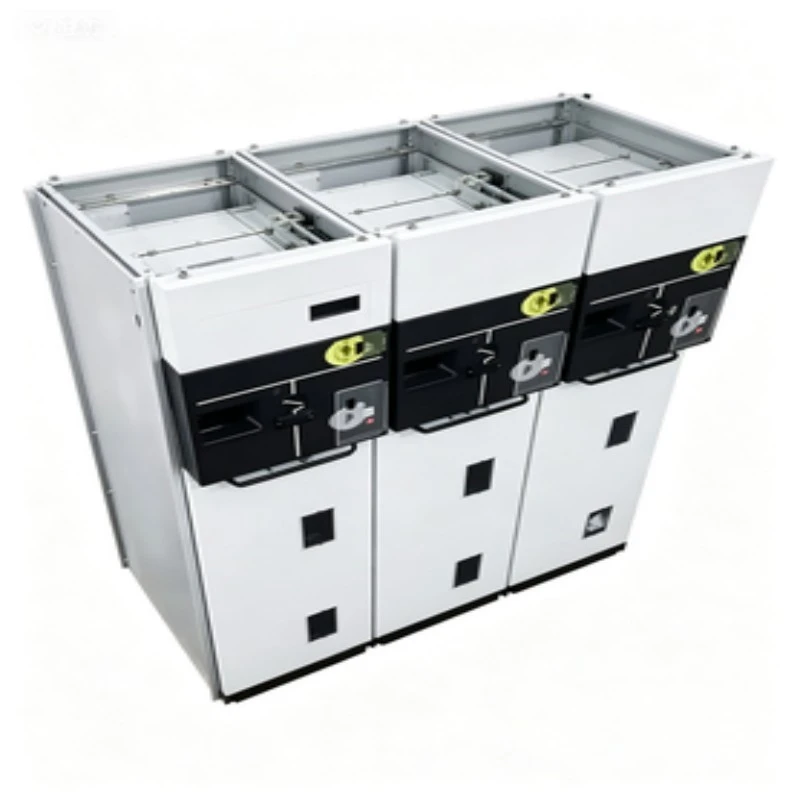

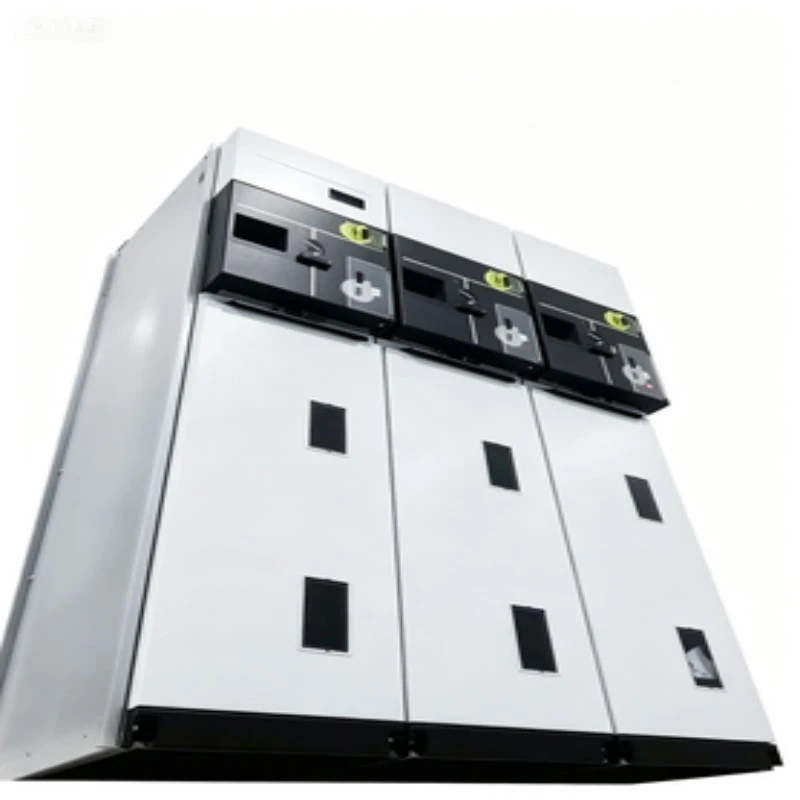

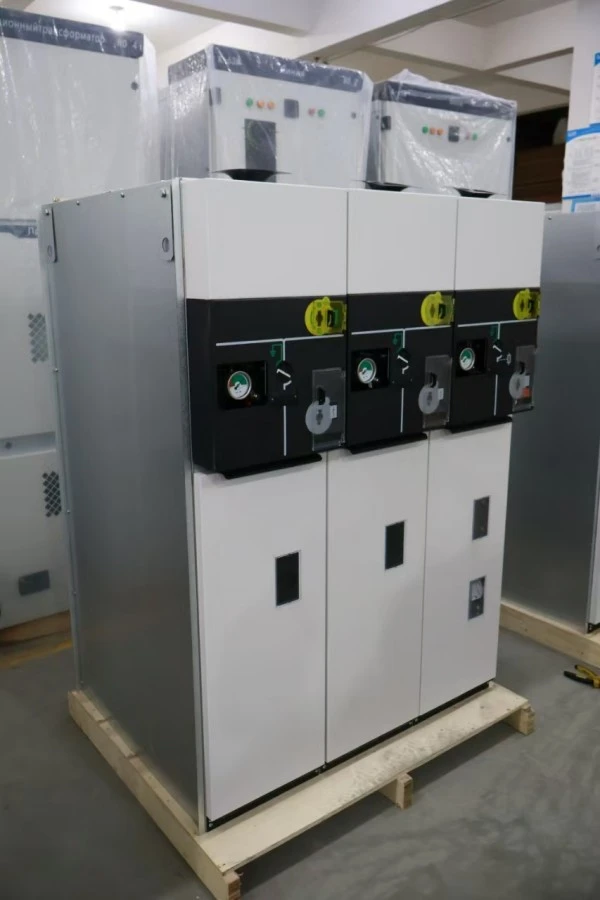

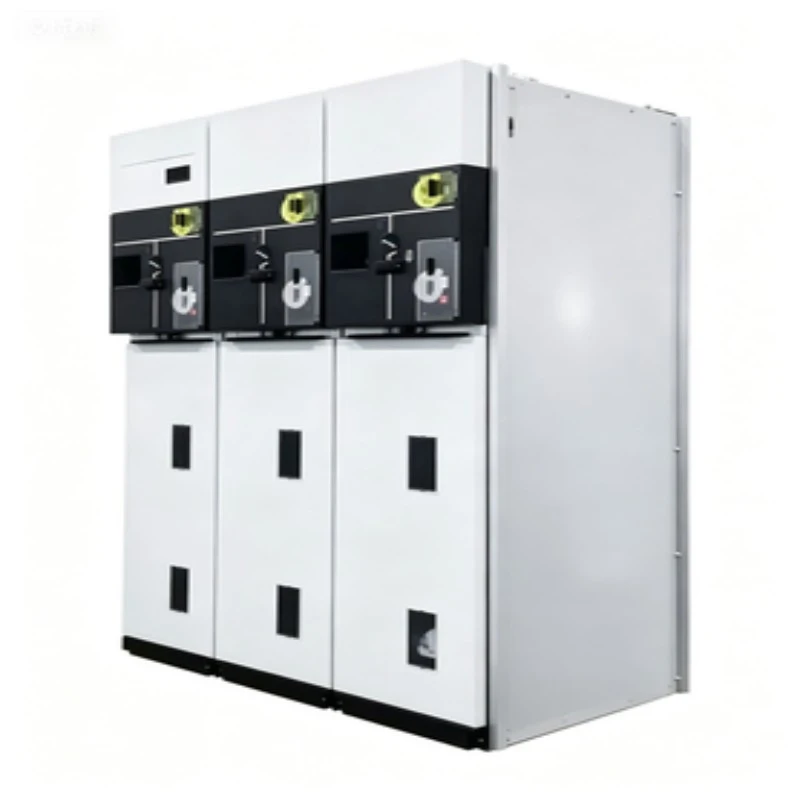

रिंग मेन यूनिट Sf6 निकासी योग्य स्विचगियर

रिंग मेन यूनिट SF6 निकासी योग्य स्विचगियर क्या है?

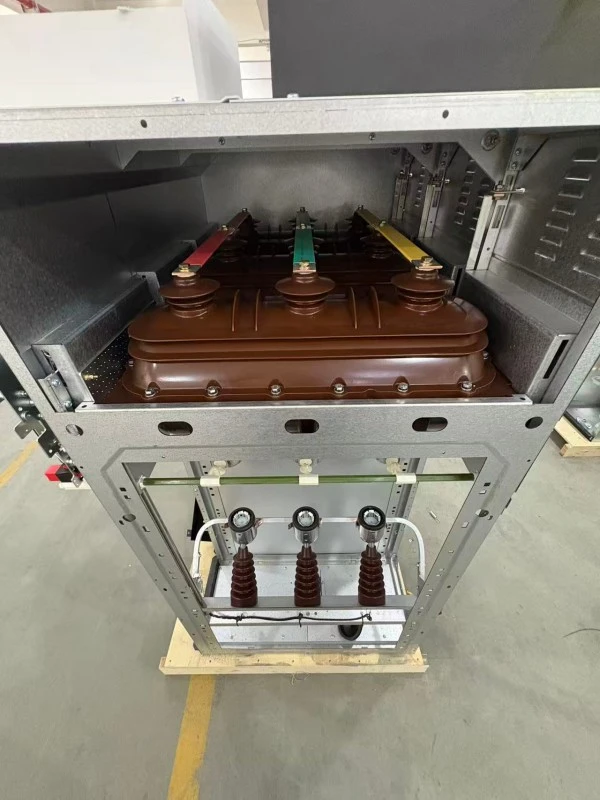

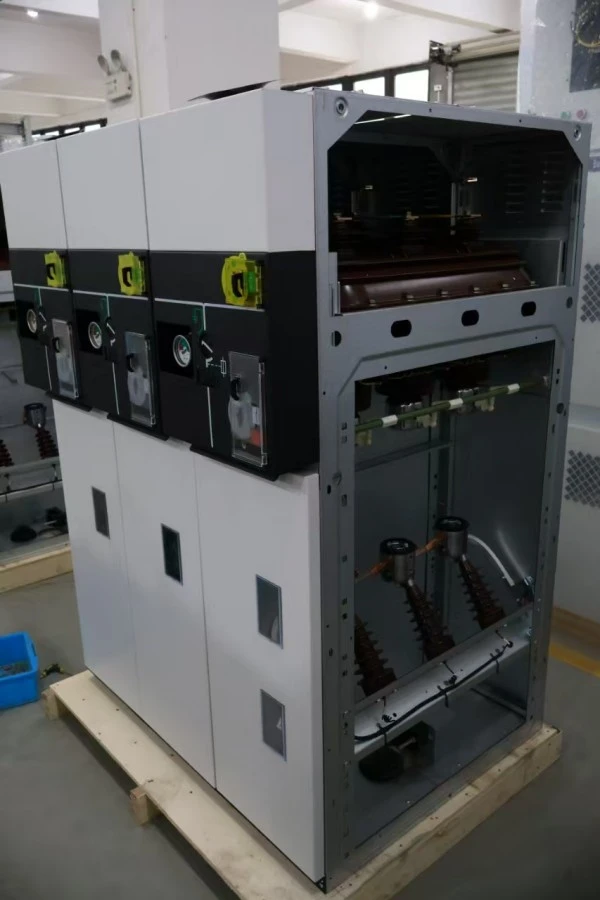

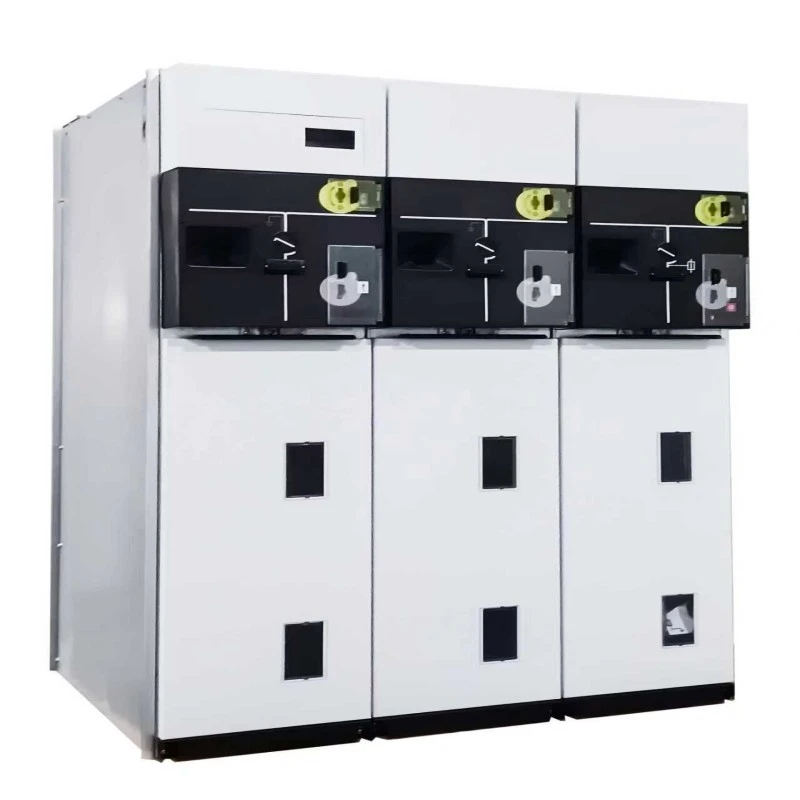

The स्विचगियरएक फ़ैक्टरी-असेंबल, धातु-संलग्न, SF6 इंसुलेटेड स्विचगियर है जो मध्यम वोल्टेज रिंग नेटवर्क (24kV/36kV तक) के लिए डिज़ाइन किया गया है। निश्चित प्रकार के विपरीतआरएमयू, इस निकासी योग्य संस्करण में हटाने योग्य ट्रक-माउंटेड स्विचिंग डिवाइस शामिल हैं - आमतौर पर एक वैक्यूम सर्किट ब्रेकर या एसएफ 6 लोड ब्रेक स्विच जिसे पूरे बसबार को डी-एनर्जेट किए बिना रखरखाव, निरीक्षण या प्रतिस्थापन के लिए भौतिक रूप से बाड़े से बाहर निकाला जा सकता है।

यह क्या कर सकता है?

यह रिंग मेन यूनिट SF6 निकासी योग्य स्विचगियर बिजली वितरण में तीन महत्वपूर्ण कार्य करता है:

1. रिंग नेटवर्क कनेक्शन---आने वाले फीडरों को दो दिशाओं से जोड़ता है, जिससे अनावश्यक बिजली आपूर्ति सक्षम होती है।

2. ट्रांसफार्मर सुरक्षा--- एकीकृत फ़्यूज़ या सर्किट ब्रेकर का उपयोग करके 2500kVA तक के वितरण ट्रांसफार्मर को स्विच और संरक्षित करता है।

3. रखरखाव के लिए अलगाव---वापसी योग्य तंत्र एक दृश्यमान ब्रेकिंग गैप प्रदान करता है, जो डाउनस्ट्रीम में काम करने वाले कर्मियों के लिए पूर्ण सुरक्षा सुनिश्चित करता है।

4. दोष रुकावट---25kA तक शॉर्ट-सर्किट धाराओं को बाधित करता है।

5. केबल परीक्षण और ग्राउंडिंग---अर्थ स्विच और केबल परीक्षण पोर्ट सुरक्षित केबल कार्य की अनुमति देते हैं।

लुगाओ पावर का प्रत्येक एसएफ6 आरएमयू स्विचगियर आईईसी 62271-200 का अनुपालन करता है, जो एक कॉम्पैक्ट फुटप्रिंट (प्रति पैनल 450 मिमी जितनी कम चौड़ाई) में लोड मेक/ब्रेक क्षमता और फॉल्ट करंट झेलने की पेशकश करता है।

उत्पाद पैरामीटर (विनिर्देश)

नोट: चयनित कॉन्फ़िगरेशन के अनुसार तकनीकी पैरामीटर भिन्न हो सकते हैं। अंतिम तकनीकी डेटा शीट के लिए कृपया लुगाओ पावर से संपर्क करें।

उत्पाद सुविधा और अनुप्रयोग

फ़ीचर प्रश्नोत्तर - निकासी योग्य लाभ को समझना

Q1: क्या चीज़ निकासी योग्य डिज़ाइन को एक निश्चित आरएमयू से बेहतर बनाती है?

ए: एक निश्चित आरएमयू को स्विचगियर रखरखाव के लिए पूर्ण पैनल डी-एनर्जाइजेशन की आवश्यकता होती है। रिंग मेन यूनिट sf6 निकासी योग्य स्विचगियर के साथ, आप बस स्विचिंग मॉड्यूल को "डिस्कनेक्ट" या "टेस्ट" स्थिति में रोल आउट करते हैं। बसबार सक्रिय रहता है, और डाउनस्ट्रीम सर्किट को सुरक्षित रूप से सर्विस किया जा सकता है। डाउनटाइम घंटों से घटकर मिनटों में हो जाता है।

Q2: मुझे कैसे पता चलेगा कि वापस लेने योग्य ट्रक सही स्थिति में है?

ए: लुगाओ पावर के डिज़ाइन में तीन अलग-अलग यांत्रिक स्थितियां शामिल हैं - कनेक्टेड, टेस्ट और डिस्कनेक्टेड - प्रत्येक में स्पर्श प्रतिक्रिया, ट्रक पर दृश्य संकेतक और दूरस्थ एससीएडीए निगरानी के लिए सहायक संपर्क शामिल हैं। ट्रक को हटाते समय एक सुरक्षा शटर स्वचालित रूप से निश्चित संपर्कों को कवर कर लेता है।

Q3: क्या इस निकासी योग्य डिज़ाइन में SF6 गैस रखरखाव-मुक्त है?

उत्तर: हाँ. SF6 टैंक को जीवन भर के लिए सील कर दिया गया है (सामान्य परिस्थितियों में ≥30 वर्ष)। निकासी योग्य तंत्र लो-वोल्टेज डिब्बे या सामने ट्रक क्षेत्र में स्थित है - गैस टैंक के अंदर नहीं। इसलिए, स्विच को वापस लेने से SF6 दबाव या ढांकता हुआ अखंडता में गड़बड़ी नहीं होती है। यह SF6 विदड्रॉलेबल रिंग मेन यूनिट का एक प्रमुख अंतर है।

Q4: क्या यह आरएमयू रिमोट कंट्रोल का समर्थन करता है?

उत्तर: हाँ. निकासी योग्य ट्रकों को मोटर चालित तंत्र और स्थिति फीडबैक सेंसर के साथ फिट किया जा सकता है, जो पूर्ण रिमोट रैकिंग इन/आउट को सक्षम बनाता है - IEC 61850 GOOSE मैसेजिंग के साथ संगत।

SF6 इंसुलेटेड स्विचगियर के लिए उपयुक्त अनुप्रयोग

उत्पादन विवरण

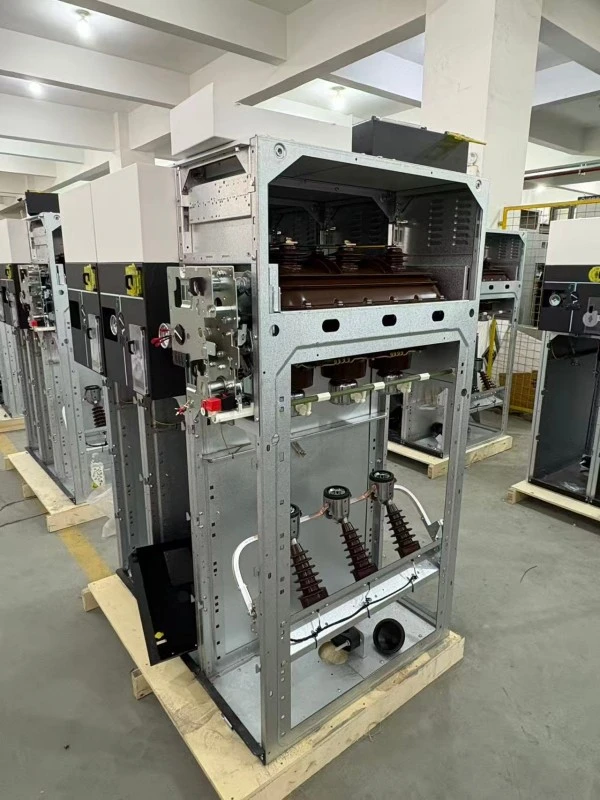

प्रत्येक रिंग मेन यूनिट एसएफ6 निकासी योग्य स्विचगियर हमारी आईएसओ 9001 प्रमाणित सुविधा में तय और निकासी योग्य वेरिएंट के लिए समर्पित असेंबली लाइनों के साथ निर्मित होता है।

प्रमुख उत्पादन चरण:

1. टैंक निर्माण---3 मिमी स्टेनलेस स्टील, रोबोटिक लेजर वेल्डिंग, 100% हीलियम रिसाव परीक्षण (रिसाव दर <1×10⁻⁶ mbar·L/s)।

2. एसएफ6 प्रसंस्करण---ओस बिंदु ≤ -50°C के साथ वैक्यूम भरना, दबाव 20°C संदर्भ पर कैलिब्रेट किया गया।

3. निकासी योग्य ट्रक असेंबली---सटीक गाइड रेल, घर्षण-रोधी रोलर्स, स्व-संरेखित प्राथमिक संपर्क (सिल्वर-प्लेटेड तांबा, 12μm मोटाई)।

4. इंटरलॉक ट्यूनिंग---प्रत्येक इकाई यांत्रिक इंटरलॉक को सत्यापित करने के लिए 200 सम्मिलन/निकासी चक्रों से गुजरती है।

5. उच्च वोल्टेज परीक्षण---पावर आवृत्ति झेलना: 42kV/1min (12kV इकाइयां); 1.2Ur पर आंशिक निर्वहन <5pC।

6. तापमान वृद्धि परीक्षण---1.1× रेटेड करंट पर, सभी बिंदु मानक सीमा के भीतर।

7. अद्वितीय सीरियल नंबर---पूर्ण पता लगाने की क्षमता के लिए बाड़े और वापस लेने योग्य ट्रक दोनों पर उत्कीर्ण।

गुणवत्ता नियंत्रण जांच चौकियां

पैकेजिंग

प्रत्येक रिंग मेन यूनिट sf6 निकासी योग्य स्विचगियर पैनल निर्यात के लिए व्यक्तिगत रूप से पैक किया गया है:

टोकरे पर निशान:

1. "एसएफ6 गैस भरी - गिराएं नहीं"

2. "निकासी योग्य ट्रक अंदर - सावधानी से संभालें"

3. गुरुत्वाकर्षण का केंद्र, उठाने वाले बिंदु, नाजुक लेबल

क्षति को रोकने के लिए वापस लेने योग्य ट्रक को पैनल के अंदर (डिसकनेक्ट स्थिति में) भेजा जाता है। एकाधिक ट्रकों वाले ऑर्डर के लिए, वैकल्पिक अलग पैकेजिंग उपलब्ध है।

बिक्री के बाद और वारंटी

वारंटी अवधि:

कमीशनिंग तिथि से 12 महीने या शिपमेंट तिथि से 18 महीने (जो भी पहले हो)।

क्या कवर किया गया है:

1. निकासी योग्य ट्रक, इंटरलॉक, शटर सहित सभी यांत्रिक भाग

2. SF6 गैस प्रणाली (ग्राहक रिसाव के कारण गैस रिफिल को छोड़कर)

3. प्राथमिक और द्वितीयक संपर्क

4. अर्थ स्विच तंत्र

क्या शामिल नहीं है:

1. अनुचित निकासी/प्रविष्टि के दौरान क्षति

2. बाहरी वायरिंग संशोधन

3. प्रकृति के कृत्य (बाढ़, बिजली)

4. उपभोग्य वस्तुएं (फ़्यूज़, संकेतक लैंप)

सेवा प्रतिबद्धताएँ:

1. तकनीकी पूछताछ प्रतिक्रिया: 2 घंटे के भीतर (कार्य दिवस)

2. स्पेयर पार्ट्स प्रेषण: 24 घंटे के भीतर

3. रिमोट समस्या निवारण: निःशुल्क वीडियो कॉल समर्थन

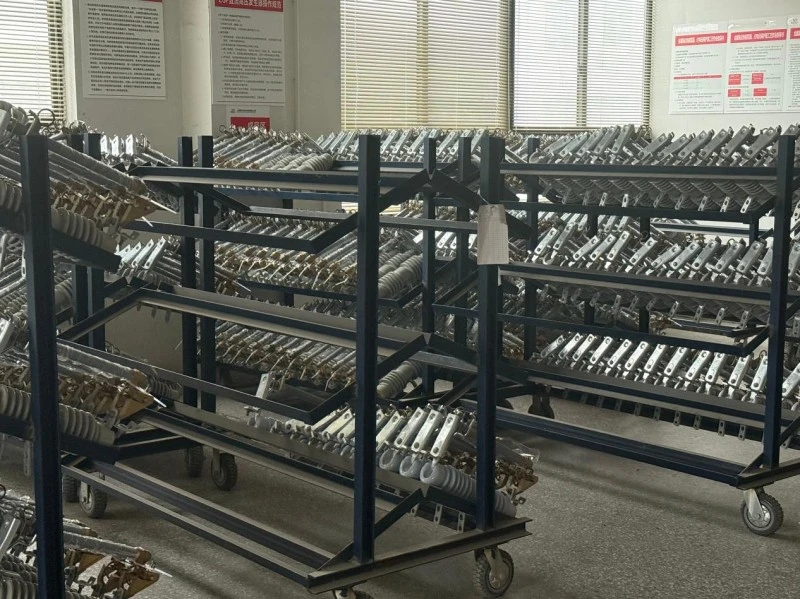

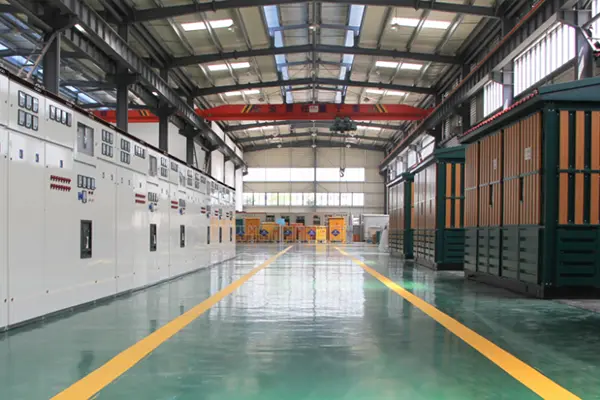

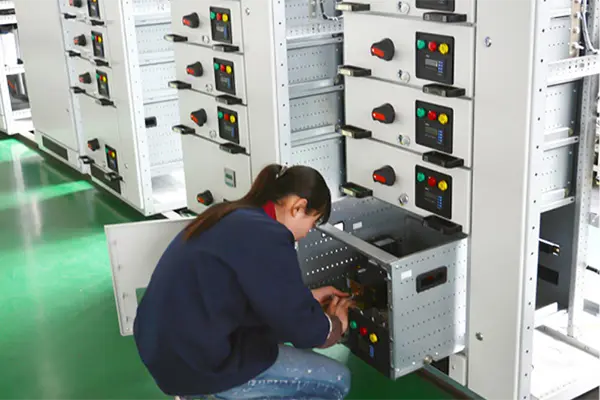

विनिर्माण एवं गुणवत्ता नियंत्रण

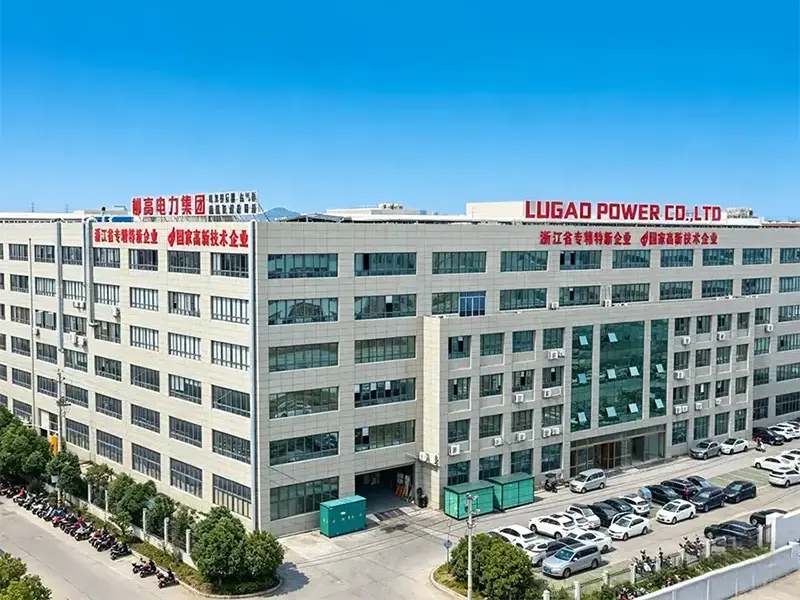

लुगाओ पावर कंपनी लिमिटेड ट्रांसफार्मर सहित उच्च, मध्यम और निम्न-वोल्टेज बिजली पारेषण और वितरण उपकरण के अनुसंधान एवं विकास और निर्माण में माहिर है।स्विचगियर, सर्किट ब्रेकर, डिस्कनेक्टर्स, और संबंधित विद्युत उत्पाद।

इन-हाउस उत्पादन, इंजीनियरिंग और परीक्षण क्षमताओं के साथ, लुगाओ पावर दुनिया भर में उपयोगिताओं, औद्योगिक सुविधाओं, नवीकरणीय ऊर्जा परियोजनाओं और बुनियादी ढांचे अनुप्रयोगों के लिए अनुकूलित OEM/ODM समाधान और वन-स्टॉप बिजली वितरण समाधान प्रदान करता है।
