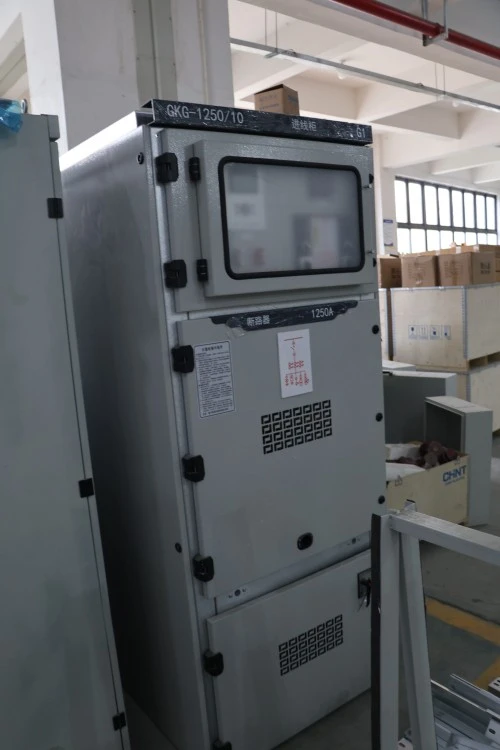

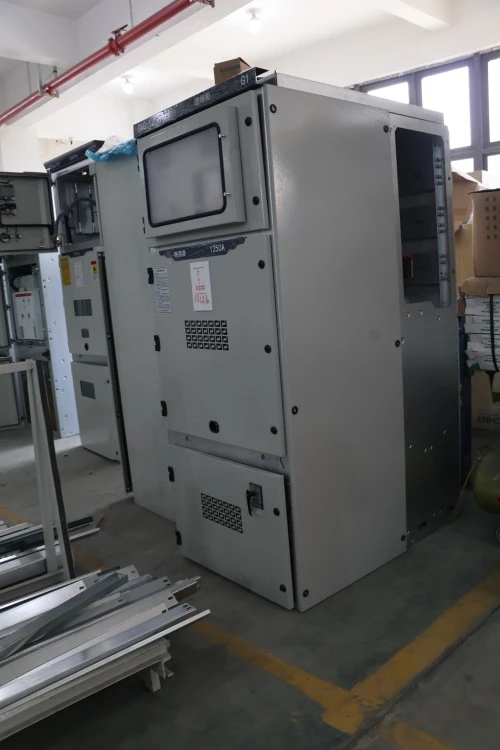

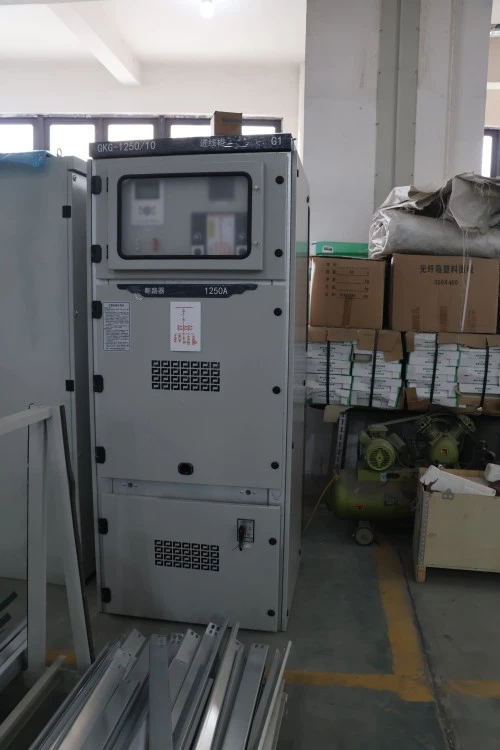

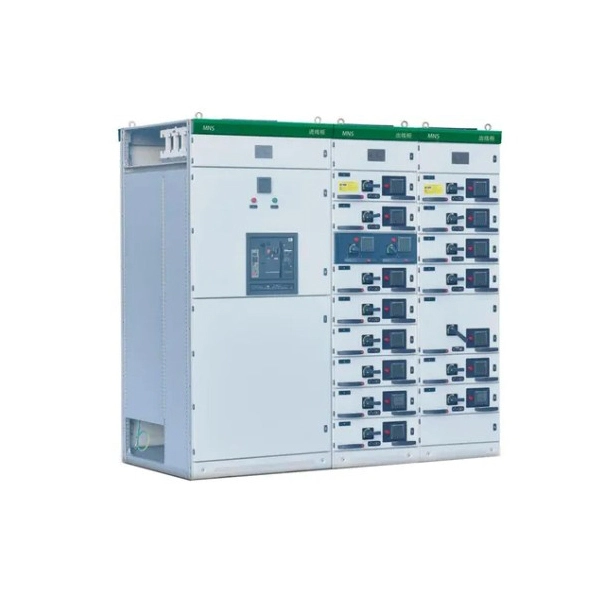

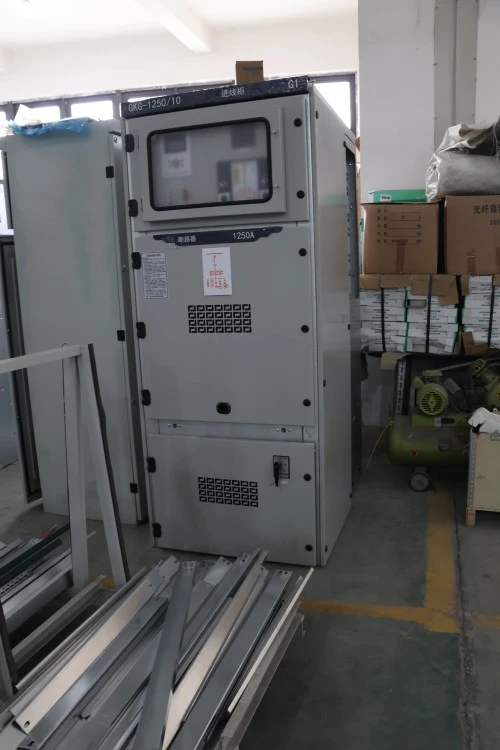

निकासी योग्य स्विचगियर स्विच नियंत्रण कैबिनेट

निकासी योग्य स्विचगियर स्विच नियंत्रण कैबिनेट एक हैमध्यमवोल्टेज धातु-संलग्न स्विचगियर इकाईजहां सर्किट ब्रेकर जैसे प्रमुख घटकों को निरीक्षण, रखरखाव या प्रतिस्थापन के लिए मुख्य आवास से भौतिक रूप से हटाया जा सकता है। फिक्स्ड-स्विचगियर के विपरीत, यह इकाई ऑपरेटरों को पूरे बसबार सिस्टम को डी-एनर्जेट किए बिना ब्रेकर को अलग करने और हटाने की अनुमति देती है। इसका व्यापक रूप से औद्योगिक संयंत्रों, सबस्टेशनों और वाणिज्यिक भवनों में विद्युत उपकरणों को नियंत्रित, सुरक्षा और अलग करने के लिए उपयोग किया जाता है। सीधे शब्दों में कहें तो यह ऑपरेटर सुरक्षा और सिस्टम निरंतरता सुनिश्चित करते हुए बिजली प्रवाह का प्रबंधन करता है।

उत्पाद पैरामीटर्स (विनिर्देश)

प्रमाणीकरण और गुणवत्ता आश्वासन

लुगाओ परियोजना तकनीकी आवश्यकताओं और आईईसी 62271-200 जैसे लागू मानकों के अनुसार निकासी योग्य मध्यम वोल्टेज स्विचगियर का निर्माण करता है। शिपमेंट से पहले, पुष्टि किए गए तकनीकी समझौते के अनुसार नियमित परीक्षण रिपोर्ट और निरीक्षण तस्वीरें प्रदान की जा सकती हैं।

• IEC 62271-200 आधारित डिज़ाइन और परीक्षण
• पावर फ़्रीक्वेंसी परीक्षण का सामना करती है
• यांत्रिक संचालन परीक्षण
• इंटरलॉक फ़ंक्शन परीक्षण
• माध्यमिक वायरिंग निरीक्षण
• आंशिक निर्वहन परीक्षण जहां लागू हो
• शिपमेंट से पहले फ़ैक्टरी परीक्षण रिपोर्ट

उत्पाद सुविधाएँ और अनुप्रयोग

Q1: क्या बनाता हैनिकासी योग्य स्विचगियरस्विच कंट्रोल कैबिनेट निश्चित प्रकार से अधिक सुरक्षित है?

ए: वापस लेने योग्य डिज़ाइन बाहर निकाले जाने पर ब्रेकर को लाइव बसबार से भौतिक रूप से अलग कर देता है। यह एक दृश्यमान डिस्कनेक्ट गैप बनाता है, जिससे रखरखाव के दौरान आकस्मिक आर्क फ्लैश जोखिम समाप्त हो जाता है। लुगाओ शटर तंत्र जोड़ता है जो मॉड्यूल वापस लेने पर निश्चित संपर्कों को स्वचालित रूप से कवर करता है, जिससे सुरक्षा बढ़ जाती है।

Q2: कौन से अनुप्रयोग इस कैबिनेट के लिए सबसे उपयुक्त हैं?

ए: इसके लिए आदर्श:

● विद्युत संयंत्र (सहायक विद्युत वितरण)

● डेटा सेंटर (उच्च विश्वसनीयता और त्वरित ब्रेकर प्रतिस्थापन की आवश्यकता है)

● तेल और गैस सुविधाएं (IP54 विकल्प के साथ खतरनाक क्षेत्रों में सुरक्षित अलगाव)

● मेट्रो और रेल सिस्टम (लोड के तहत बार-बार ब्रेकर संचालन)

● खनन और इस्पात संयंत्र (उच्च शॉर्ट-सर्किट झेलने की आवश्यकता)

Q3: क्या इसे स्मार्ट मॉनिटरिंग के साथ एकीकृत किया जा सकता है?

उत्तर: हाँ.लुगाओप्रत्येक निकासी योग्य मॉड्यूल की दूरस्थ स्थिति की निगरानी के लिए वैकल्पिक सेंसर और संचार मॉड्यूल (मॉडबस, आईईसी 61850) प्रदान करता है।

उत्पादन विवरण और प्रतिस्पर्धात्मक लाभ

उत्पादन विवरण:

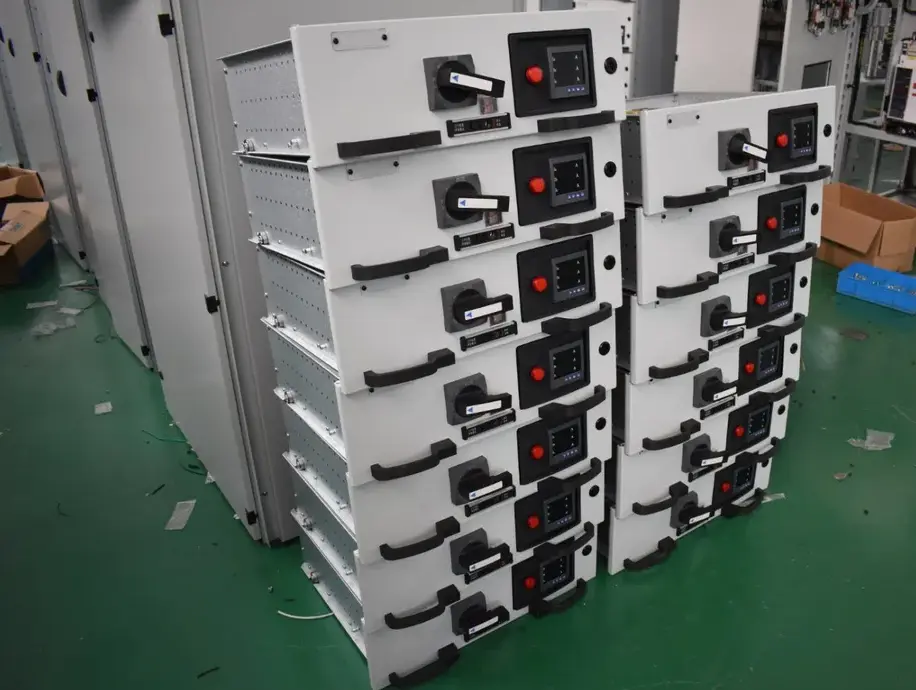

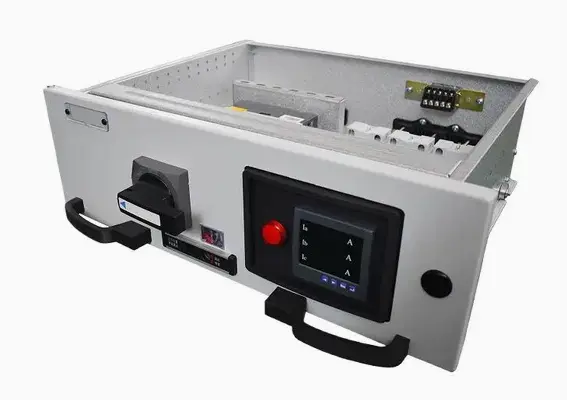

प्रत्येक लुगाओ निकासी योग्य स्विचगियर स्विच कंट्रोल कैबिनेट पाउडर कोटिंग (न्यूनतम मोटाई 80μm) के साथ लेजर-कट स्टेनलेस स्टील या गैल्वनाइज्ड शीट का उपयोग करके निर्मित किया जाता है। निकासी योग्य रेल सुचारू गति के लिए क्रोमियम-प्लेटेड हैं और 10,000 प्रविष्टि/निकासी चक्रों के लिए रेटेड हैं। संपर्क प्रतिरोध को कम करने के लिए स्थिर संपर्कों को सिल्वर-प्लेटेड (कम से कम 10μm मोटाई) किया जाता है। सभी सेकेंडरी कंट्रोल वायरिंग में फ्लेम-रिटार्डेंट, क्रॉस-लिंक्ड पॉलीइथाइलीन इंसुलेटेड केबल का उपयोग किया जाता है। प्रत्येक इकाई 48 घंटे के बर्न-इन परीक्षण और आंशिक डिस्चार्ज माप (<5pC 1.1Ur पर) से गुजरती है।

प्रतिस्पर्धात्मक लाभ बनाम समान उत्पाद:

पैकेजिंग, शिपिंग और बिक्री के बाद सेवा

पैकेजिंग:

प्रत्येक निकासी योग्य मॉड्यूल को एंटी-स्टैटिक फोम पैडिंग में अलग से भेजा जाता है, फिर नमी संकेतक के साथ लकड़ी के टोकरे में बंद कर दिया जाता है। मुख्य कैबिनेट को तीन परतों में लपेटा गया है: वीसीआई एंटी-रस्ट फिल्म → बबल रैप → स्टील स्ट्रैपिंग के साथ प्लाईवुड एक्सपोर्ट केस। सभी फिक्सिंग और उपकरण बैग में रखे गए हैं और दरवाजे के अंदर संलग्न हैं।

शिपिंग:

समुद्र के द्वारा (मानक): 20GP या 40HQ कंटेनर। अनुरोध पर अत्यावश्यक परियोजनाओं के लिए हवाई या रेल परिवहन की व्यवस्था की जा सकती है। डिलिवरी अवधि: प्रमुख बंदरगाहों के लिए एफओबी निंगबो या सीआईएफ।

बिक्री के बाद सेवा:

● वारंटी अवधि: कमीशनिंग से 12 महीने या शिपमेंट से 18 महीने, जो भी पहले हो।

● दूरस्थ तकनीकी सहायता (वीडियो, चित्र) - 2 घंटे के भीतर प्रतिक्रिया।

कोटेशन के लिए आवश्यक जानकारी

के लिए एक सटीक उद्धरण प्रदान करने के लिएनिकासी योग्य मध्यम वोल्टेज स्विचगियर कैबिनेट, कृपया हमें निम्नलिखित जानकारी भेजें:

• रेटेड वोल्टेज और आवृत्ति
• एकल-पंक्ति आरेख
• प्रत्येक फीडर का रेटेड करंट
• शॉर्ट-सर्किट वर्तमान आवश्यकता
• इनकमिंग और आउटगोइंग पैनल की संख्या
• सुरक्षा रिले ब्रांड और मॉडल की आवश्यकता
• पैमाइश और संचार आवश्यकताएँ
• आंतरिक चाप वर्गीकरण आवश्यकता
• केबल प्रवेश दिशा
• मात्रा और गंतव्य बंदरगाह
• लागू स्थानीय मानक या उपयोगिता आवश्यकता

अक्सर पूछे जाने वाले प्रश्न - ग्राहक प्रश्न और उत्तर

Q1: क्या निकासी योग्य स्विचगियर स्विच कंट्रोल कैबिनेट को सीमित स्थान वाले पुराने सबस्टेशन में दोबारा लगाया जा सकता है?

उत्तर: हाँ. इसका मॉड्यूलर और कॉम्पैक्ट डिज़ाइन (12kV के लिए सामान्य चौड़ाई 650 मिमी) सिविल कार्यों के बिना पुराने फिक्स्ड-स्विचगियर को बदलने की अनुमति देता है। हम अनुरोध पर निःशुल्क लेआउट सत्यापन प्रदान करते हैं।

Q2: यदि ब्रेकर कनेक्टेड स्थिति में हो तो मैकेनिकल इंटरलॉक विफल हो जाए तो क्या होगा?

उ: लुगाओ कैबिनेट में एक आपातकालीन मैनुअल रिलीज शामिल है जो एक सीलबंद कवर के माध्यम से पहुंच योग्य है। यह एक असफल-सुरक्षित डिज़ाइन है - दिए गए टूल का उपयोग करके ब्रेकर को अभी भी वापस लिया जा सकता है। हालाँकि, हम केवल प्रशिक्षित कर्मियों को ही ऐसा करने की सलाह देते हैं।

Q3: क्या कीमत में सभी निकासी योग्य मॉड्यूल और प्राथमिक तांबे की छड़ें शामिल हैं?

ए: मानक उद्धरण में मुख्य सर्किट ब्रेकर मॉड्यूल और सभी आंतरिक तांबे की छड़ें (पूरी तरह से मशीनीकृत और चढ़ाया हुआ) शामिल हैं। पीटी ट्रक या मीटरिंग इकाइयों जैसे वैकल्पिक मॉड्यूल अलग से उद्धृत किए गए हैं।

Q4: मैं कैसे सत्यापित करूं कि कैबिनेट IEC 62271-200 को पूरा करती है?

ए: प्रत्येक इकाई आंशिक डिस्चार्ज, पावर फ़्रीक्वेंसी झेलने और गतिशील स्थिरता परीक्षण रिपोर्ट सहित फ़ैक्टरी परीक्षण प्रमाणपत्र के साथ आती है। हमारी सुविधा में तृतीय-पक्ष निरीक्षण (जैसे, एसजीएस, बीवी) का स्वागत है।
