पर्यावरण के अनुकूल गैस इन्सुलेशन आरएमयू

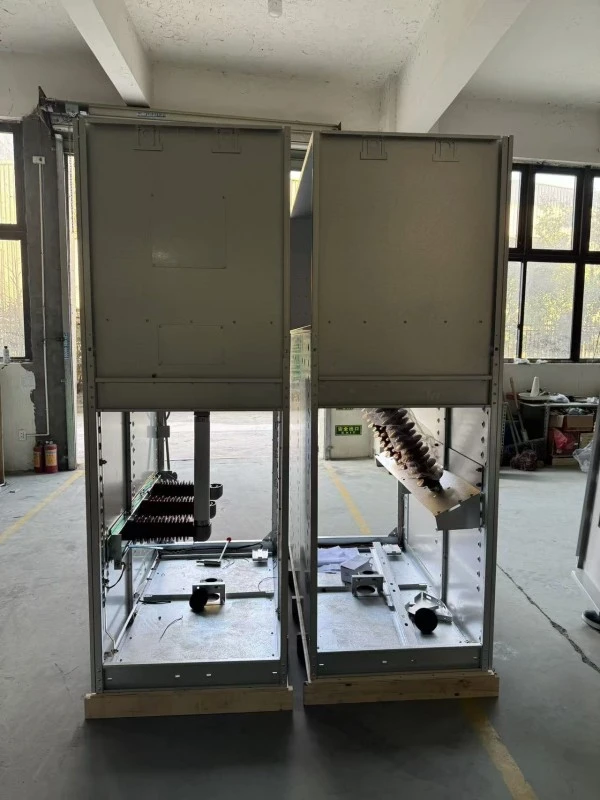

पर्यावरण के अनुकूल गैस इन्सुलेशन आरएमयू (रिंग मुख्य इकाई) एक फैक्ट्री-असेंबल, सीलबंद, धातु-संलग्न मध्यम वोल्टेज स्विचगियर (24kV तक) है जो शुद्ध SF6 के बजाय अपने प्राथमिक इन्सुलेटिंग और आर्क-शमन माध्यम के रूप में पर्यावरण-अनुकूल गैस मिश्रण का उपयोग करता है। उच्च ग्लोबल वार्मिंग क्षमता (जीडब्ल्यूपी = 23,500) वाले पारंपरिक एसएफ6 आरएमयू के विपरीत, वर्तमान ईयू संदर्भ डेटा के अनुसार एसएफ₆ का जीडब्ल्यूपी लगभग 24,300 है। लुगाओ पावर का इको-आरएमयू या तो सिंथेटिक वायु, एन₂/एसएफ₆ मिश्रण (10% से कम एसएफ6 के साथ), या फ्लोरोकेटोन-आधारित (सी5-एफके) गैस का उपयोग करता है। ये गैसें गैर-विषैली, गैर-ज्वलनशील होती हैं, और शुद्ध SF6 के लिए 23,500 की तुलना में इनका GWP 1 (सिंथेटिक वायु के लिए) या 600 (C5-FK के लिए) से कम होता है।

उत्पाद लाभ

क्यों चुनें?लुगाओ पावरका इको-गैस आरएमयू एसएफ6 विकल्पों से अधिक?

उत्पाद की विशेषताएँ

तकनीकी स्पष्टीकरण के साथ फ़ीचर सूची

उत्पादन विवरण

लूगाओ पावर इको-गैस आरएमयू का निर्माण कैसे करती है

प्रत्येक पर्यावरण अनुकूल गैस इन्सुलेशन आरएमयू का उत्पादन वानजाउ, चीन में हमारी आईएसओ 9001:2021 और आईएसओ 14001 प्रमाणित सुविधा में किया जाता है। विनिर्माण प्रक्रिया विशेष रूप से इको-गैस हैंडलिंग के लिए अनुकूलित है - एसएफ 6 उत्पादन लाइनों से अलग।

चरण-दर-चरण उत्पादन प्रक्रिया

1. टैंक निर्माण

● 3 मिमी स्टेनलेस स्टील (एआईएसआई 304) - लेजर कट, रोबोटिक बेंट, स्वचालित एमआईजी प्रक्रिया द्वारा वेल्डेड।

● 100% हीलियम रिसाव का पता लगाना: टैंक निर्वात कक्ष में डूबा हुआ; हीलियम स्प्रे परीक्षण - रिसाव दर <1×10⁻⁶ mbar·L/s (IEC आवश्यकता से 20x अधिक सख्त)।

2. घटक संयोजन

● क्लीनरूम (क्लास 100,000) में असेंबल किया गया तीन-पोजीशन वाला स्विच मैकेनिज्म।

● कॉपर संपर्क सिल्वर-प्लेटेड (15μm मोटाई) - कम संपर्क प्रतिरोध (<30μΩ) सुनिश्चित करता है।

● शटर तंत्र - स्टेनलेस स्टील, कैम-चालित।

3. वैक्यूम प्रसंस्करण

● टैंक को 8 घंटे के लिए वैक्यूम (<10 Pa) के तहत 80°C तक गर्म किया जाता है - नमी को हटा देता है (लक्ष्य <10ppm)।

● आंतरिक संघनन और ढांकता हुआ टूटने को रोकता है।

4. इको-गैस भरना

● समर्पित मिश्रण स्टेशन में तैयार किया गया गैस मिश्रण (सटीकता ±1%)।

● C5-FK मिश्रण के लिए: C5-FK (फ्लोरोकेटोन) + CO₂ + O₂ (ट्रेस)।

● भरण दबाव: 20 डिग्री सेल्सियस पर 0.04 एमपीए सापेक्ष।

● प्रत्येक टैंक को गैस संरचना लेबल के साथ क्रमांकित किया गया है।

5. अंतिम विद्युत परीक्षण

● पावर फ्रीक्वेंसी झेलना: 42kV/1min (12kV यूनिट)।

● बिजली का आवेग: 75kV शिखर (1.2/50μs)।

● आंशिक डिस्चार्ज: <5pC 1.2Ur पर (12kV = 14.4kV परीक्षण वोल्टेज)।

● संपर्क प्रतिरोध माप: परीक्षण प्रमाणपत्र पर दर्ज किया गया।

● यांत्रिक संचालन परीक्षण: 50 खुले/बंद चक्र - कोई गैस दबाव परिवर्तन नहीं।

6. इंटरलॉक सत्यापन

● सभी यांत्रिक इंटरलॉक का गेज पिन के साथ परीक्षण किया गया - बल माप दर्ज किया गया।

7. पैकेजिंग

● गैस से भरी इकाई को वाल्व पर ट्रांसपोर्ट कैप से सील कर दिया गया।

● दबाव नापने का यंत्र फोम कवर से सुरक्षित है

गुणवत्ता नियंत्रण मील के पत्थर

बिक्री उपरांत सेवा एवं वारंटी

वारंटी अवधि:

कमीशनिंग तिथि से 12 महीने या शिपमेंट तिथि से 18 महीने (जो भी पहले हो)।

वारंटी के अंतर्गत कवर किया गया:

1. सभी यांत्रिक भाग (स्विच मैकेनिज्म, इंटरलॉक, अर्थ स्विच, संकेतक)

2. गैस टैंक की अखंडता (विनिर्माण दोष के कारण रिसाव)

3. प्राथमिक और द्वितीयक संपर्क

4. इको-गैस संरचना (यदि फ़ैक्टरी भरण प्रमाणपत्र से विचलित हो)

5. दबाव नापने का यंत्र और घनत्व मॉनिटर

शामिल नहीं किया हुआ:

1. अनुचित भंडारण या स्थापना से क्षति (उदाहरण के लिए, इकाई को गिराना)

2. आक्रामक वातावरण के कारण बाहरी क्षरण (जैसे, रासायनिक संयंत्र)

3. प्रकृति के कृत्य (भूकंप, बाढ़, बिजली)

4. उपभोग्य वस्तुएं (फ़्यूज़, संकेतक लैंप, बैटरी)

अक्सर पूछे जाने वाले प्रश्नों

Q1: पर्यावरण के अनुकूल गैस इन्सुलेशन आरएमयू में वास्तव में किस गैस का उपयोग किया जाता है?

उ: लुगाओ पावर दो विकल्प प्रदान करता है:

● विकल्प A (अर्थव्यवस्था): N₂ + 10% SF₆ मिश्रण - GWP ≈ 2,350 (अभी भी शुद्ध SF₆ से 90% कम)।

● विकल्प बी (हरित प्रीमियम): सी5-एफके (फ्लोरोकेटोन) + सीओ₂ + ओ₂ - जीडब्ल्यूपी <600, कोई पीएफएएस नहीं, उच्च-जीडब्ल्यूपी एसएफ₆ इन्सुलेशन गैसों पर निर्भरता कम करने वाली परियोजनाओं के लिए उपयुक्त।

दोनों गैर विषैले, गैर ज्वलनशील हैं और IEC 62271-200 द्वारा अनुमोदित हैं।

Q2: क्या गैस का प्रदर्शन SF6 के समान है?

उत्तर: हां, समान ऑपरेटिंग दबाव (0.04-0.05 एमपीए) पर, ढांकता हुआ ताकत और चाप-शमन क्षमता बराबर होती है। हमारा पर्यावरण अनुकूल RMU SF6 इकाइयों के समान प्रकार के परीक्षण पास करता है: 42kV झेलना, 20kA शॉर्ट-सर्किट बनाना, और 50 यांत्रिक संचालन।

Q3: यदि गैस लीक हो जाए तो क्या होगा? क्या यह श्रमिकों के लिए खतरनाक है?

ए: इको-गैस गैर-विषाक्त है (एसएफ 6 के विपरीत जो आर्किंग के तहत विषाक्त उपोत्पाद उत्पन्न कर सकता है)। हालाँकि, सीमित स्थानों में बड़े रिसाव से ऑक्सीजन विस्थापित हो सकती है। लुगाओ पावर के आरएमयू में कम दबाव वाला अलार्म शामिल है। यदि ट्रिगर हो, तो प्रवेश से पहले कमरे को हवादार करें। गैस स्वयं थोड़ी मात्रा में सांस लेने के लिए सुरक्षित है (CO₂ अग्निशामक यंत्र के निर्वहन के समान)।

Q4: क्या जरूरत पड़ने पर मैं स्थानीय स्तर पर गैस रिफिल कर सकता हूं?

उत्तर: टैंक को जीवन भर के लिए सील कर दिया गया है---आपको सामान्य परिस्थितियों में (रिसाव दर <0.1% प्रति वर्ष) कभी भी फिर से भरने की आवश्यकता नहीं होगी। हालाँकि, यदि कोई वाल्व क्षतिग्रस्त हो जाता है, तो लूगाओ पावर सटीक गैस मिश्रण के साथ रीफिल किट प्रदान करता है। हम स्थानीय SF6 का उपयोग करने की अनुशंसा नहीं करते हैं - इससे पर्यावरणीय उद्देश्य विफल हो जाएगा।

Q5: क्या आपका पर्यावरण अनुकूल गैस इन्सुलेशन RMU SF6 से अधिक महंगा है?

उत्तर: गैस मिश्रण और समर्पित उत्पादन लाइन के कारण प्रारंभिक खरीद लागत लगभग 8-12% अधिक है। तथापि:

1. आप भविष्य की SF6 पुनर्प्राप्ति लागतों से बचते हैं

2. आप हरित भवन कर प्रोत्साहन के लिए अर्हता प्राप्त करते हैं (उदाहरण के लिए, सिंगापुर, ईयू में)।

3. कई उपयोगिताएँ अब अपनी खरीद स्कोरिंग में SF6-मुक्त स्विचगियर के लिए प्रीमियम का भुगतान करती हैं।

4. 20 साल के जीवनचक्र में, लुगाओ का इको-आरएमयू लागत-तटस्थ या सस्ता है।

Q6: इस आरएमयू के पास कौन से प्रमाणपत्र हैं?

उत्तर: पूर्ण IEC 62271-200 प्रकार के परीक्षण (KEMA प्रमाणित)। अतिरिक्त:

● ISO 14001 (विनिर्माण पर्यावरण प्रबंधन)

● सीई अंकन

● चीनी जीबी/टी 3906

Q7: क्या मैं मौजूदा SF6 RMU पैनल को इको-गैस से दोबारा लगा सकता हूँ?

उत्तर: नहीं, गैस प्रबंधन प्रणाली, सील और दबाव सेटिंग्स अलग-अलग हैं। हालाँकि, लुगाओ पावर कागैस-अछूता आरएमयूअधिकांश मानक SF6 RMU के समान बाहरी आयाम और बसबार रिक्ति है। यह सिविल कार्यों के बिना "ड्रॉप-इन" प्रतिस्थापन की अनुमति देता है।

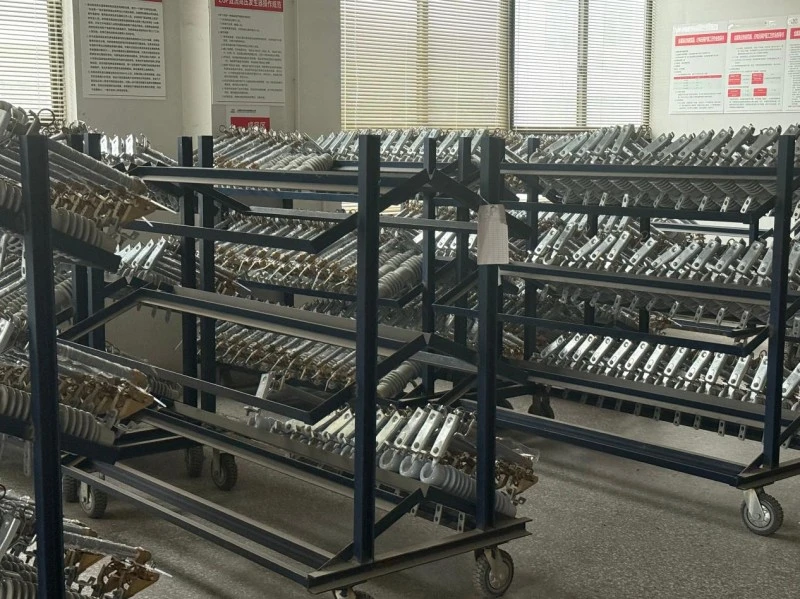

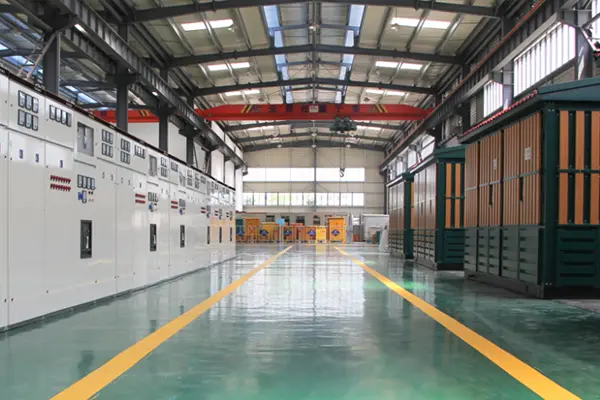

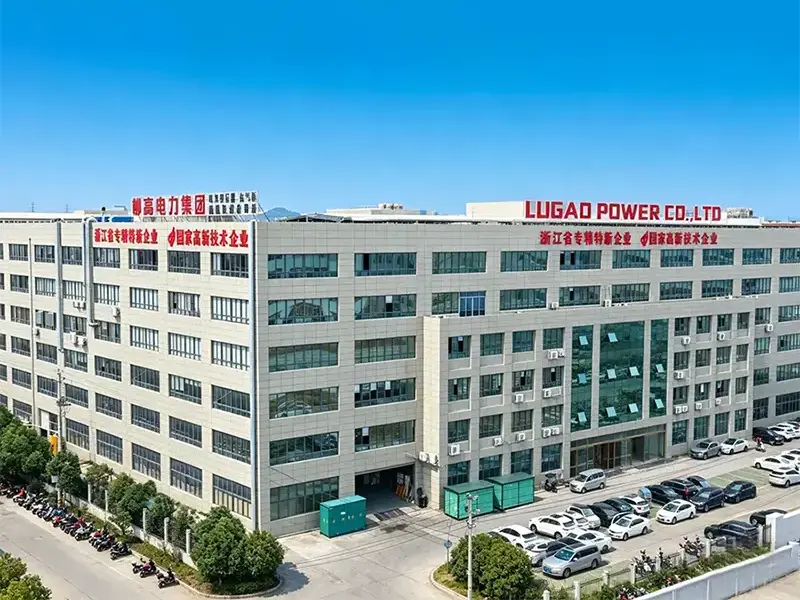

लुगाओ फ़ैक्टरी
