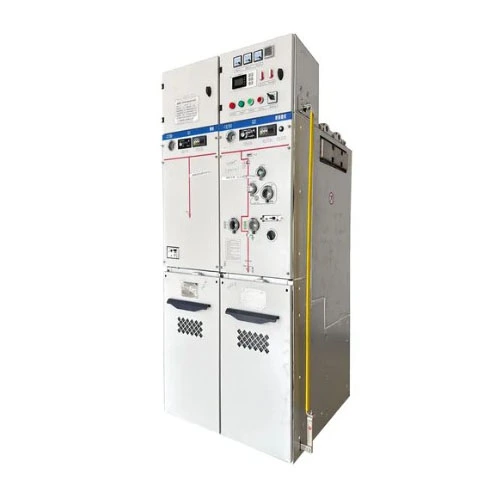

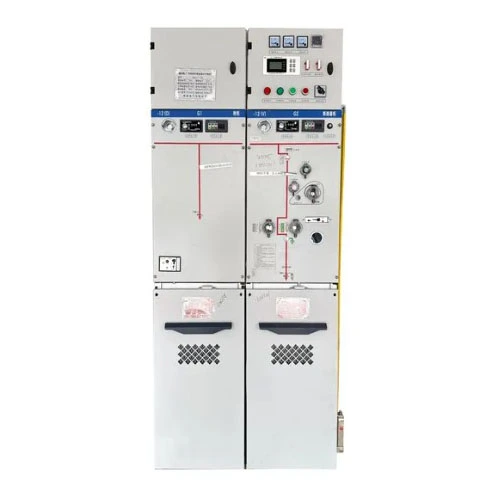

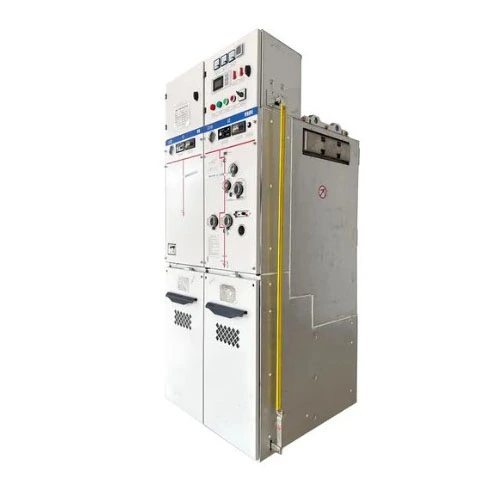

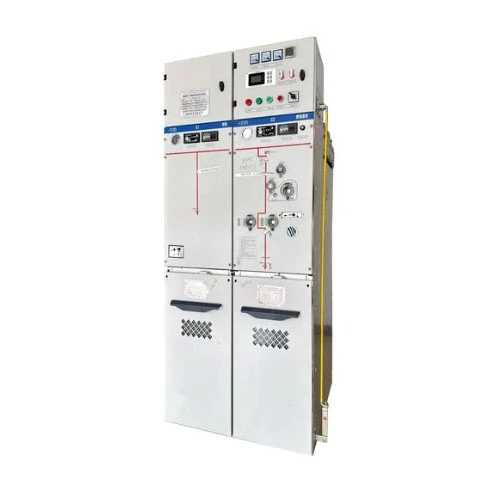

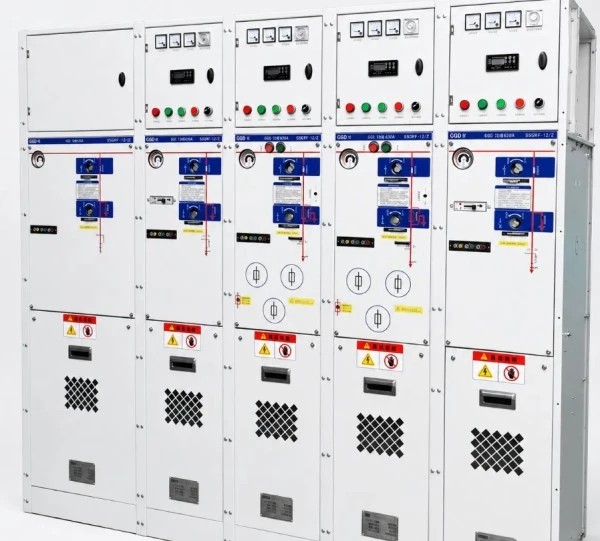

एसएफ6 गैस इंसुलेटेड कॉम्पैक्ट आरएमयू मेटल संलग्न स्विचगियर

एसएफ6 गैस इंसुलेटेड कॉम्पैक्ट आरएमयू मेटल संलग्न स्विचगियर एक पूर्ण बिजली वितरण इकाई है जो इंसुलेटिंग माध्यम के रूप में एसएफ6 गैस से भरे स्टेनलेस स्टील गैस टैंक के अंदर हाई-वोल्टेज स्विचिंग डिवाइस, बसबार, ग्राउंडिंग स्विच और अन्य मुख्य घटकों को पूरी तरह से संलग्न करता है।

यह उत्पाद मुख्य रूप से 12kV/24kV विद्युत प्रणालियों में उपयोग किया जाता हैरिंग मेन यूनिट (आरएमयू)अनुप्रयोग या टर्मिनल बिजली वितरण।

यह क्या कर सकता है?

सीधे शब्दों में कहें तो यह बिजली वितरण, स्विचिंग, सुरक्षा और नियंत्रण को सक्षम बनाता है। विशिष्ट कार्यों में शामिल हैं:

1. लोड करंट बनाना और तोड़ना - सामान्य लाइन स्विचिंग।

2. शॉर्ट-सर्किट करंट बनाना और तोड़ना - फ़्यूज़ या सर्किट ब्रेकर के संयोजन में, ट्रांसफार्मर और लाइनों की सुरक्षा के लिए दोष के दौरान सर्किट को तुरंत काट दें।

3. अलगाव और ग्राउंडिंग - रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने के लिए एक दृश्यमान वियोग बिंदु और ग्राउंडिंग फ़ंक्शन प्रदान करता है।

4. केबल कनेक्शन और सुरक्षा - एक इनकमिंग/आउटगोइंग इकाई के रूप में कार्य करता है, जो केबल लाइनों के लिए ओवरकरंट और शॉर्ट-सर्किट सुरक्षा प्रदान करता है।

इसके पूरी तरह से सीलबंद निर्माण के लिए धन्यवाद, यह उत्पाद विशेष रूप से कठोर वातावरण (जैसे, उच्च ऊंचाई, आर्द्रता, नमक स्प्रे, भारी धूल) या भूमि-बाधित स्थानों (जैसे, वाणिज्यिक केंद्र, आवासीय परिसर, पवन फार्म) के लिए उपयुक्त है। यह पारंपरिक एयर-इंसुलेटेड रिंग मुख्य इकाइयों के लिए एक आदर्श प्रतिस्थापन है।

उत्पाद पैरामीटर (विनिर्देश)

द्वारा निर्मित SF6 गैस इंसुलेटेड कॉम्पैक्ट RMU मेटल संलग्न स्विचगियर के मानक तकनीकी पैरामीटर निम्नलिखित हैं:लुगाओ पावर कंपनी लिमिटेड:

उत्पाद विशेषता और अनुप्रयोग (प्रश्नोत्तर प्रारूप)

Q1: इस SF6 गैस इंसुलेटेड कॉम्पैक्ट RMU मेटल संलग्न स्विचगियर की सबसे बड़ी विशेषता क्या है?

उत्तर: सबसे बड़ी विशेषता अत्यधिक कॉम्पैक्टनेस और पूरी तरह से इंसुलेटेड डिज़ाइन है। पारंपरिक एयर-इंसुलेटेड आरएमयू की तुलना में, हमारा उत्पाद बेहतर विद्युत प्रदर्शन बनाए रखते हुए वॉल्यूम को लगभग 70% कम कर देता है। सभी उच्च-वोल्टेज जीवित भागों को स्टेनलेस स्टील गैस टैंक के अंदर पूरी तरह से सील कर दिया गया है, जो बाहरी संघनन, प्रदूषण या छोटे जानवरों से अप्रभावित है---वास्तव में रखरखाव-मुक्त संचालन के 30 वर्षों को प्राप्त करता है। इसके अतिरिक्त, हमारी SF6 इंसुलेटेड रिंग मुख्य इकाई में एक मॉड्यूलर डिज़ाइन है, जो उपयोगकर्ता की आवश्यकताओं के अनुसार इनकमिंग/आउटगोइंग इकाइयों, मीटरिंग इकाइयों, पीटी इकाइयों आदि के लचीले संयोजन की अनुमति देता है।

Q2: कठोर वातावरण में यह कितना विश्वसनीय है?

उत्तर: अत्यंत विश्वसनीय. गैस टैंक का निर्माण लेजर वेल्डिंग और हीलियम रिसाव का पता लगाने का उपयोग करके किया जाता है, जिसकी वार्षिक रिसाव दर 0.1% से कम है, जो दीर्घकालिक एसएफ 6 गैस दबाव स्थिरता सुनिश्चित करती है। यहां तक ​​कि -40°C अत्यधिक ठंड या +55°C उच्च तापमान पर, या 3000 मीटर तक की ऊंचाई पर भी, हमारा उत्पाद अपने रेटेड इन्सुलेशन स्तर को बनाए रखता है। कई ग्राहकों ने इस कॉम्पैक्ट आरएमयू स्विचगियर को तटीय पवन फार्मों और खदानों में स्थापित किया है, जहां यह बिना किसी इन्सुलेशन फ्लैशओवर घटनाओं के वर्षों से काम कर रहा है।

Q3: उत्पाद में कौन से सुरक्षा डिज़ाइन हैं?

उत्तर: सुरक्षा हमारी सर्वोच्च प्राथमिकता है। उत्पाद में एक "पांच-रोकथाम" इंटरलॉक सिस्टम है (गलत सर्किट ब्रेकर ऑपरेशन को रोकता है, लोड के तहत आइसोलेटर्स को स्विच करने से रोकता है, लाइव होने पर ग्राउंडिंग स्विच को बंद करने से रोकता है, ग्राउंड बंद होने पर ऊर्जा को रोकता है, और लाइव डिब्बों में प्रवेश करने से रोकता है)। इसके अतिरिक्त, गैस टैंक में IAC AFLR 20kA/1s की आंतरिक आर्क फॉल्ट रेटिंग है, जिसमें दबाव राहत चैनल आर्क ऊर्जा को बाड़े के बाहर एक सुरक्षित क्षेत्र में निर्देशित करते हैं। ऑपरेशन पैनल पर एक अवलोकन विंडो आइसोलेशन गैप स्थिति का स्पष्ट दृश्य प्रदान करती है।

Q4: यह किस विशिष्ट एप्लिकेशन परिदृश्य के लिए उपयुक्त है?

उत्तर: हमारा उत्पाद निम्नलिखित परिदृश्यों में व्यापक रूप से उपयोग किया जाता है:

● शहरी आवासीय परिसर, वाणिज्यिक भवन --- सबस्टेशनों में मुख्य आवक और वितरण इकाइयों के रूप में, फर्श की जगह बचाते हैं।

● पवन फार्म, फोटोवोल्टिक पावर स्टेशन --- कॉम्पैक्ट सबस्टेशनों के अंदर आरएमयू इकाइयों के रूप में, तापमान भिन्नता को सहन करते हुए।

● औद्योगिक पार्क, कारखाने---छोटे और मध्यम आकार के ट्रांसफार्मर की सुरक्षा, पारंपरिक ड्रॉपआउट फ़्यूज़ की जगह।

● सबवे, सुरंगें, हवाई अड्डे---उच्च-विश्वसनीयता वाले बिजली आपूर्ति नोड्स जिनके लिए कम विफलता दर की आवश्यकता होती है।

● डेटा सेंटर---आपूर्ति निरंतरता के लिए अत्यधिक उच्च आवश्यकताओं के साथ ए-लेवल लोड, स्वचालन के साथ स्वचालित स्टैंडबाय पावर ट्रांसफर को सक्षम करना।

● खदानें, बंदरगाह---धूलयुक्त, आर्द्र वातावरण जहां पूरी तरह से सीलबंद निर्माण एक स्पष्ट लाभ है।

चाहे आपको एसएफ6 गैस इंसुलेटेड कॉम्पैक्ट आरएमयू मेटल संलग्न स्विचगियर की एक या सैकड़ों इकाइयों की आवश्यकता हो, हम मानकीकृत या अनुकूलित समाधान प्रदान कर सकते हैं।

उत्पादन विवरण (प्रतिस्पर्धियों की तुलना में लाभ)

विस्तृत तुलना: लुगाओ पावर बनाम साधारण ब्रांड

हमारे मुख्य विभेदक लाभ:

1. वास्तव में "रखरखाव-मुक्त": सामान्य ब्रांड रखरखाव-मुक्त होने का दावा करते हैं, लेकिन वार्षिक गैस रिसाव दर> 1% है, जिसे हर 3-5 साल में फिर से भरने की आवश्यकता होती है।लुगाओ पावरवार्षिक रिसाव दर ≤0.1% के साथ एक डबल-सील रिंग + धातु हार्ड-सील संरचना का उपयोग करता है - डिजाइन जीवन के भीतर कोई रीफिलिंग की आवश्यकता नहीं है।

2. अत्यधिक पर्यावरण अनुकूलता: हमारा उत्पाद -45°C निम्न-तापमान और +60°C उच्च-तापमान प्रकार के परीक्षणों और 720-घंटे के नमक स्प्रे परीक्षण (सामान्य = 96 घंटे) में उत्तीर्ण हुआ है - जो तटीय और अल्पाइन क्षेत्रों के लिए उपयुक्त है।

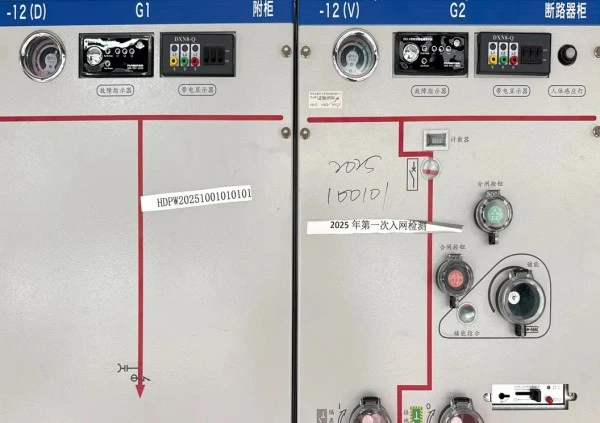

3. उपयोगकर्ता के अनुकूल संचालन: स्विच स्थिति, ग्राउंडिंग स्थिति, और खुली/बंद स्थिति सभी पैनल पर रंग-कोडित हैं, और ऑपरेटिंग हैंडल गलत संचालन को रोकने के लिए बल प्रतिक्रिया प्रदान करता है।

4. उच्च शॉर्ट-सर्किट झेलने की क्षमता: मानक के लिए 20kA/3s की आवश्यकता होती है; हम 25kA/3s के मार्जिन और 63kA की चरम सहनशीलता के साथ डिज़ाइन करते हैं --- उद्योग के औसत से 15% अधिक।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: क्या इस SF6 गैस इंसुलेटेड कॉम्पैक्ट RMU मेटल संलग्न स्विचगियर में SF6 गैस पर्यावरण के अनुकूल है? क्या इसे बाद में चरणबद्ध तरीके से समाप्त कर दिया जाएगा?

उत्तर: वर्तमान में, एसएफ6 सर्वोत्तम इंसुलेटिंग गैस बनी हुई है, लेकिन हमने पहले ही पर्यावरण-अनुकूल संस्करण (सी4 या शुष्क हवा) विकसित कर लिया है। आपके द्वारा खरीदी गई इकाई का गैस टैंक बहुत अच्छी तरह से सील किया गया है, जिसमें 30 वर्षों के संचालन के दौरान न्यूनतम रिसाव होता है। यदि भविष्य में पर्यावरण-अनुकूल रेट्रोफ़िट की आवश्यकता है, तो हम पूर्ण गैस टैंक प्रतिस्थापन सेवा प्रदान कर सकते हैं।

Q2: यदि ऑपरेशन के दौरान गैस का दबाव कम हो जाए तो मुझे क्या करना चाहिए?

उत्तर: हमारा उत्पाद गैस घनत्व गेज (कम दबाव अलार्म संपर्क के साथ) के साथ मानक आता है। जब दबाव 0.25 बार (सापेक्षिक) तक गिर जाता है, तो नियंत्रण प्रणाली को एक अलार्म सिग्नल भेजा जाता है। उस समय, बिजली कटौती का अनुरोध किया जाना चाहिए, और हमारी बिक्री के बाद की टीम लीक की जाँच करने और SF6 को फिर से भरने के लिए आएगी। सामान्य परिस्थितियों में, रिसाव के कारण रीफिलिंग की लगभग कभी आवश्यकता नहीं होती है।

Q3: क्या उत्पाद को मौजूदा वितरण स्वचालन प्रणालियों के अनुकूल बनाया जा सकता है?

उत्तर: बिल्कुल. इस एसएफ6 गैस इंसुलेटेड कॉम्पैक्ट आरएमयू में हमारी एसएफ6 गैस डीटीयू इंटरफेस और इलेक्ट्रिक ऑपरेटिंग तंत्र के लिए जगह के साथ आरक्षित है। एक इलेक्ट्रिक मॉड्यूल और नियंत्रण केबल जोड़कर, इसे रिमोट ओपनिंग/क्लोजिंग, करंट/वोल्टेज रीडिंग और फॉल्ट इंडिकेटर अपलोड प्राप्त करने के लिए आईईसी 60870-5-101/104 या मोडबस संचार प्रोटोकॉल से जोड़ा जा सकता है।

लुगाओ पावर क्यों चुनें?

2016 में स्थापित：लुगाओ पावर अपने स्वयं के कारखाने और एकीकृत अनुसंधान एवं विकास, उत्पादन और बिक्री क्षमताओं के साथ मध्यम और उच्च वोल्टेज बिजली पारेषण और वितरण उपकरण का एक पेशेवर निर्माता है।

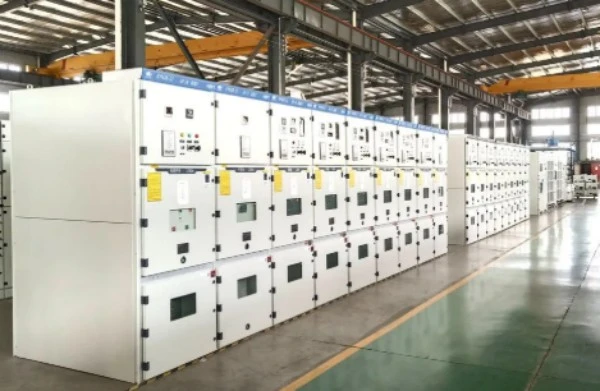

3,000+ वर्ग मीटर विनिर्माण सुविधा：हमारी उत्पादन सुविधा बिजली ट्रांसफार्मर, आरएमयू, स्विचगियर और अन्य बिजली वितरण उपकरणों के निर्माण, संयोजन, निरीक्षण और परीक्षण का समर्थन करती है।

30+ देशों में सेवा दी गई：लुगाओ पावर उत्पादों को 30 से अधिक देशों में निर्यात किया गया है, जो पावर ग्रिड, औद्योगिक, बुनियादी ढांचे, नवीकरणीय ऊर्जा और अन्य अंतरराष्ट्रीय परियोजनाओं की सेवा प्रदान करते हैं।

ISO9001 और एसजीएस प्रमाणित：हमारी गुणवत्ता प्रबंधन और उत्पादन प्रक्रियाएं आईएसओ 9001 और एसजीएस प्रमाणपत्रों द्वारा समर्थित हैं। लागू उत्पाद CE और CCC प्रमाणपत्रों के साथ भी उपलब्ध हैं।

60+ तकनीकी कर्मचारी：हमारी तकनीकी टीम विभिन्न बिजली वितरण आवश्यकताओं के लिए उत्पाद डिजाइन, परियोजना कॉन्फ़िगरेशन, अनुकूलित समाधान और तकनीकी दस्तावेज़ीकरण का समर्थन करती है।

फ़ैक्टरी-प्रत्यक्ष परियोजना समर्थन：उत्पाद चयन और तकनीकी डिजाइन से लेकर विनिर्माण, परीक्षण, वितरण और बिक्री के बाद समर्थन तक, लुगाओ पावर वैश्विक बिजली वितरण परियोजनाओं के लिए एकीकृत समर्थन प्रदान करता है।
