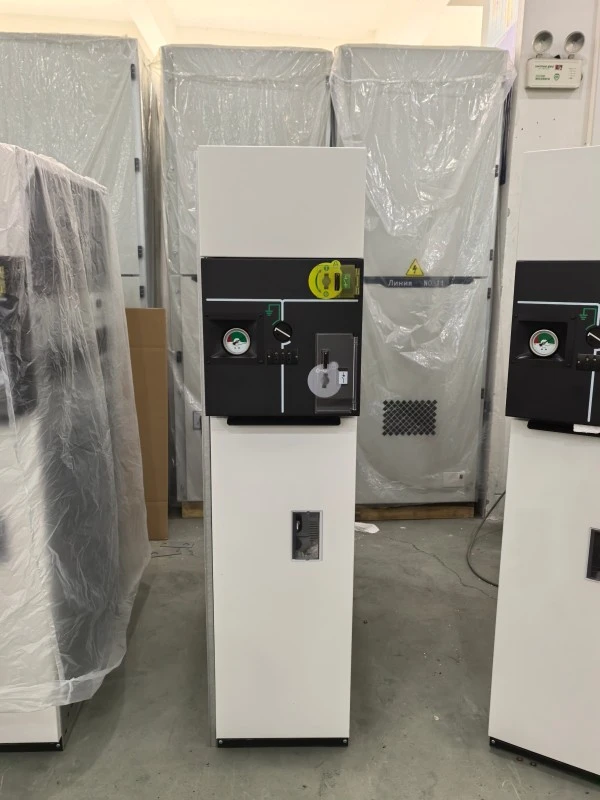

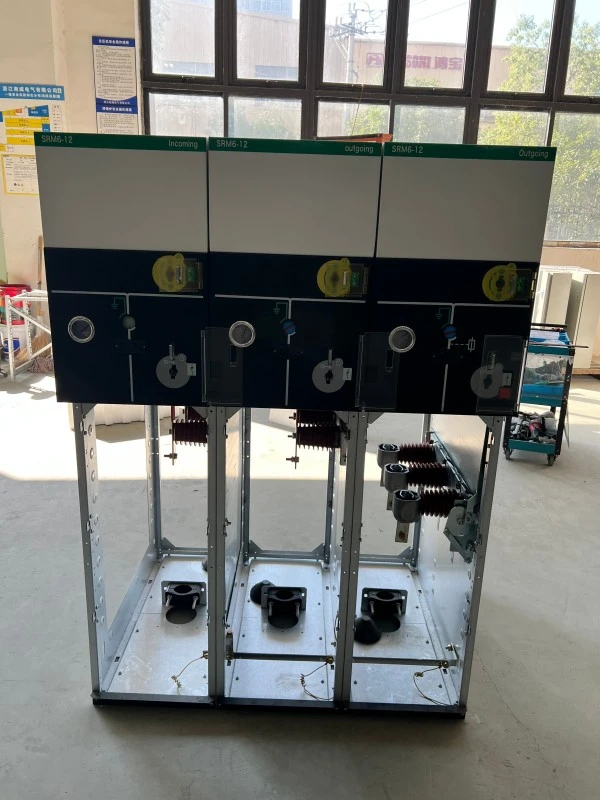

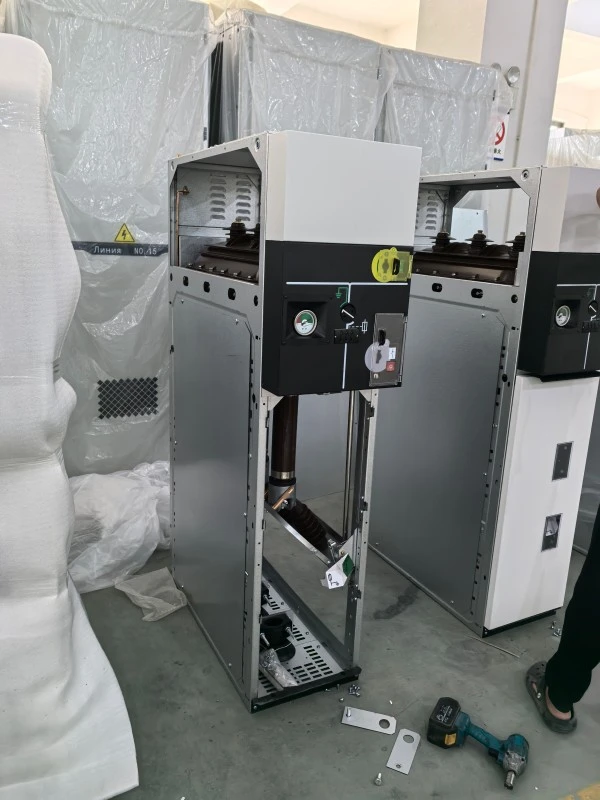

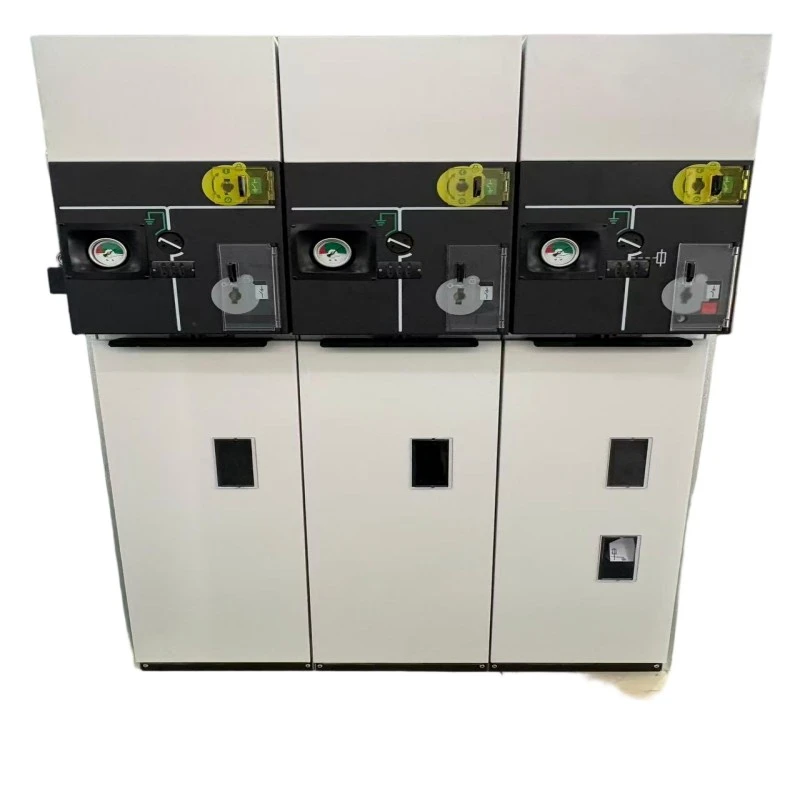

लो गैस इंटरलॉक सिस्टम मेटल संलग्न आरएमयू

लो गैस इंटरलॉक सिस्टम धातु संलग्न आरएमयू (रिंग मुख्य इकाई) एक फ़ैक्टरी-असेंबल, टाइप-टेस्टेड स्विचगियर है जिसे मध्यम वोल्टेज वितरण नेटवर्क (24kV तक) के लिए डिज़ाइन किया गया है। यह एक यांत्रिक और विद्युत कम गैस दबाव इंटरलॉक प्रणाली के साथ एसएफ 6 इंसुलेटेड या एसएफ 6-मुक्त गैस प्रौद्योगिकी को जोड़ती है।

यह क्या करता है:

आरएमयू रिंग नेटवर्क में ट्रांसफार्मर और केबल सर्किट को सुरक्षित रूप से जोड़ता है, अलग करता है और उनकी सुरक्षा करता है। जब आंतरिक गैस का दबाव सुरक्षित सीमा से नीचे चला जाता है तो "लो गैस इंटरलॉक सिस्टम" स्वचालित रूप से ऑपरेशन (बंद या ग्राउंडिंग) को रोकता है - अपर्याप्त ढांकता हुआ ताकत के कारण आंतरिक आर्किंग के जोखिम को समाप्त करता है। धातु-संलग्न निर्माण मजबूत भौतिक सुरक्षा और विद्युत चुम्बकीय परिरक्षण प्रदान करता है।

महत्वपूर्ण कार्यों:

● लोड बनाना/तोड़ना

● इंटरलॉक के साथ अर्थ स्विच ऑपरेशन

● दोष वर्तमान सुरक्षा (फ्यूज या रिले के साथ)

● कम गैस दबाव अलार्म और तालाबंदी

● धातु के बाड़े के नीचे दृश्यमान अलगाव

लुगाओ पावर का प्रत्येक लो गैस इंटरलॉक सिस्टम मेटल संलग्न आरएमयू आईईसी 62271-200 और जीबी/टी 3906 मानकों का अनुपालन करता है, जो स्मार्ट ग्रिड में निर्बाध एकीकरण सुनिश्चित करता है।

उत्पाद पैरामीटर (विनिर्देश)

उत्पाद सुविधा और अनुप्रयोग

मुख्य विशेषताएं (प्रश्नोत्तर अनुभाग के साथ)

फ़ीचर 1: कम गैस दबाव इंटरलॉकिंग तंत्र

गैस घनत्व अपर्याप्त होने पर बंद होने या अर्थिंग को रोकता है।

मैकेनिकल लॉक + आरटीयू को सहायक संपर्क प्रतिक्रिया।

फ़ीचर 2: धातु से घिरा, पूरी तरह से सीलबंद टैंक

लेजर वेल्डिंग के साथ स्टेनलेस स्टील टैंक।

कोई बाहरी खुला भाग नहीं।

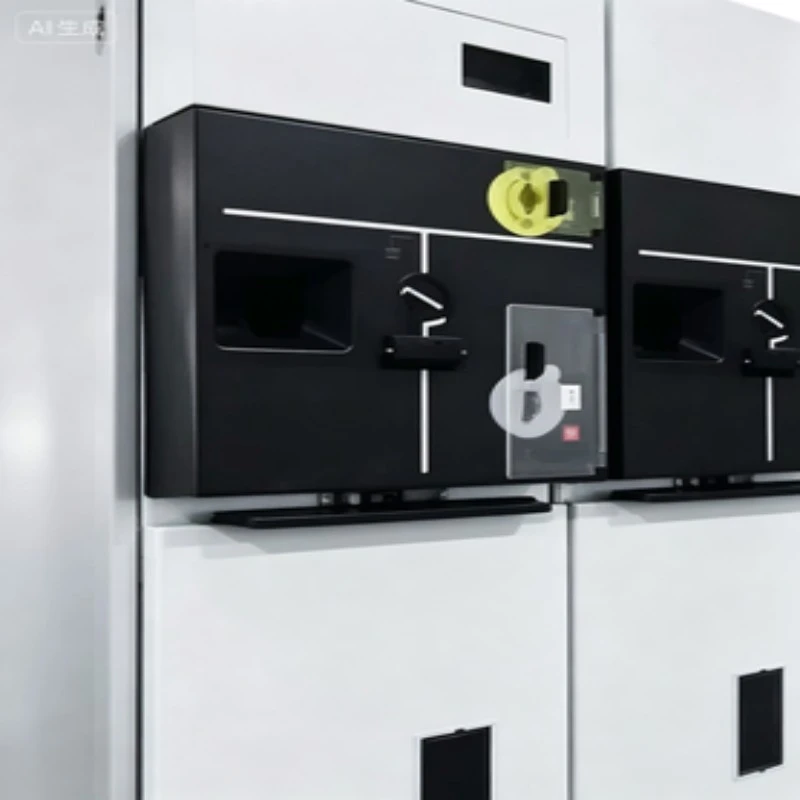

फ़ीचर 3: एकीकृत मैकेनिकल/इलेक्ट्रिकल इंटरलॉक

●लोड स्विच - अर्थ स्विच - फ्रंट कवर इंटरलॉक चेन।

चाबी-ताला और ताला प्रावधान।

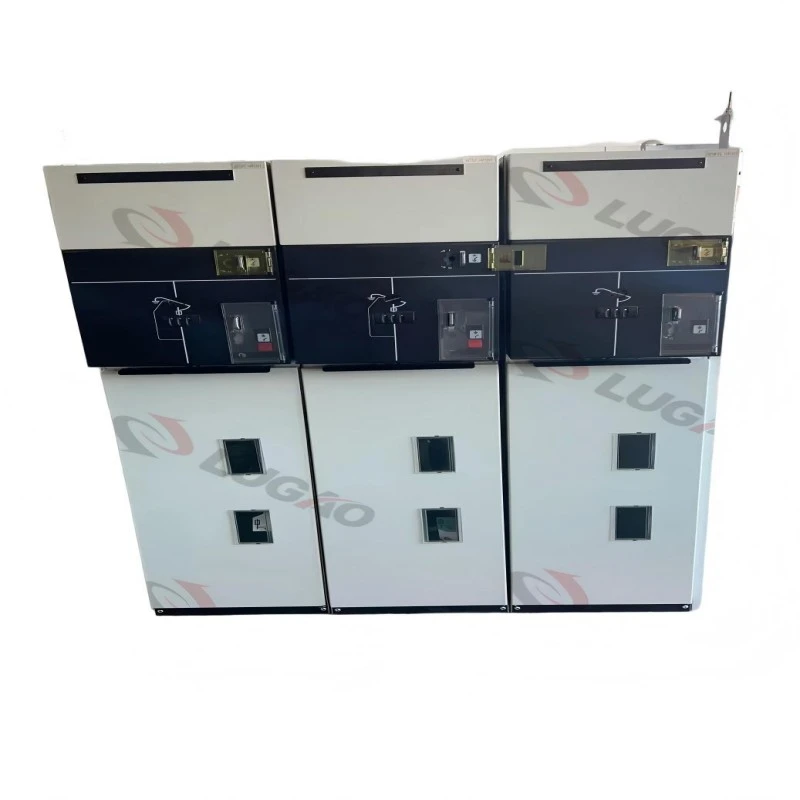

फ़ीचर 4: कॉम्पैक्ट और मॉड्यूलर डिज़ाइन

चौड़ाई 375 मिमी प्रति यूनिट जितनी कम।

दोनों तरफ विस्तार योग्य.

फ़ीचर 5: रखरखाव-अनुकूल गैस प्रणाली

स्व-सीलिंग वाल्व; लाल रंग में चिह्नित निम्न दबाव क्षेत्र के साथ गैस दबाव नापने का यंत्र।

अनुप्रयोग

1. माध्यमिक वितरण नेटवर्क (आवासीय और वाणिज्यिक परिसर)

2. पवन/सौर ऊर्जा संग्रह स्टेशन (पर्यावरण अनुकूलनशीलता)

3. ईवी चार्जिंग हब स्विचगियर रूम

4. डेटा सेंटर बैकअप फीडर

5. औद्योगिक संयंत्र रिंग नेटवर्क

प्रश्नोत्तर---उत्पाद सुविधा डीप डाइव

Q1: क्या कम गैस इंटरलॉक सामान्य ऑपरेशन गति को प्रभावित करता है?

ए: नहीं। सामान्य दबाव में, इंटरलॉक पारदर्शी होता है। केवल तभी जब गैस लीक होती है (उदाहरण के लिए, सील की उम्र बढ़ने के कारण) तो ताला खुलता है---आमतौर पर 10+ वर्षों के बाद। यह नियमित स्विचिंग के दौरान शून्य विलंब जोड़ता है।

Q2: सामान्य गैस रीफिल अंतराल क्या है?

ए: एसएफ6 संस्करण के लिए, सामान्य परिस्थितियों में >20 वर्ष। कम गैस इंटरलॉक महत्वपूर्ण स्तर से पहले ही अलार्म चालू कर देगा, जिससे नियोजित रखरखाव संभव हो सकेगा।

Q3: क्या लो गैस इंटरलॉक सिस्टम मेटल संलग्न आरएमयू स्मार्ट ग्रिड ऑटोमेशन के लिए उपयुक्त है?

उत्तर: बिल्कुल. प्रत्येक इकाई कम गैस अलार्म, लॉकआउट स्थिति और स्विच स्थिति के लिए सहायक संपर्क प्रदान करती है ---आरटीयू के माध्यम से आईईसी 61850 के साथ संगत।

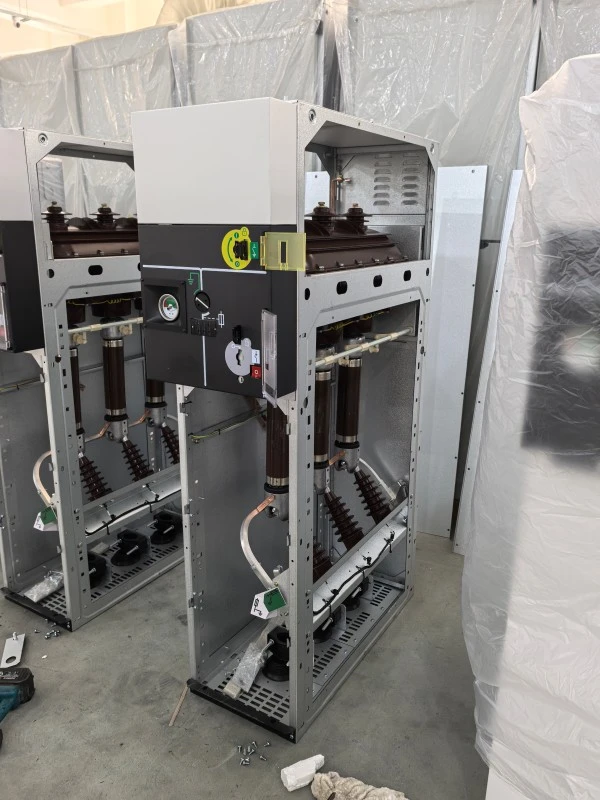

उत्पादन विवरण

विनिर्माण प्रक्रिया

●लुगाओ पावर कंपनी लिमिटेड प्रत्येक लो गैस इंटरलॉक सिस्टम धातु का उत्पादन करती हैआरएमयूगैस भरने के लिए कक्षा 100,000 सफाई कक्ष में। प्रमुख उत्पादन चरण:

1. टैंक लेजर कटिंग और रोबोटिक वेल्डिंग---हीलियम रिसाव परीक्षण (<1×10⁻⁶ mbar·L/s)।

2. वैक्यूम सुखाने और डीगैसिंग --- नमी सामग्री ≤10 पीपीएम।

3. मैकेनिकल इंटरलॉक असेंबली---5000-चक्र सहनशक्ति परीक्षण।

4. कम गैस इंटरलॉक अंशांकन --- सटीक दबाव स्विच और कैम तंत्र का उपयोग करना।

5. अंतिम विद्युत परीक्षण---शक्ति आवृत्ति झेलना (12kV इकाइयों के लिए 42kV/1 मिनट)।

6. अद्वितीय क्रमांक---कच्चे माल प्रमाणपत्रों के लिए पता लगाने योग्य।

गुणवत्ता नियंत्रण

प्रत्येक आरएमयू प्रति आईईसी 100% फैक्ट्री स्वीकृति परीक्षण (एफएटी) से गुजरता है।

●ओउ गैस इंटरलॉक फ़ंक्शन को तीन दबाव बिंदुओं पर सत्यापित किया गया: सामान्य, अलार्म, लॉकआउट।

आंशिक डिस्चार्ज माप <5pC 1.2Ur पर।

प्रमाणपत्र एवं गुणवत्ता आश्वासन

लुगाओ पावर कंपनी लिमिटेड को क्यों चुनें?

● मध्यम वोल्टेज स्विचगियर में 15+ वर्ष।

● जीवनचक्र समर्थन - 10 वर्षों के लिए स्पेयर पार्ट्स की गारंटी।

● कस्टम इंजीनियरिंग - रिमोट लो गैस मॉनिटरिंग, हीटर, या सीटी जोड़ें।

"जब आप लुगाओ से लो गैस इंटरलॉक सिस्टम मेटल संलग्न आरएमयू खरीदते हैं, तो आपको न केवल एक उत्पाद मिलता है, बल्कि नेटवर्क सुरक्षा में भागीदार मिलता है।"

पैकेजिंग एवं डिलिवरी

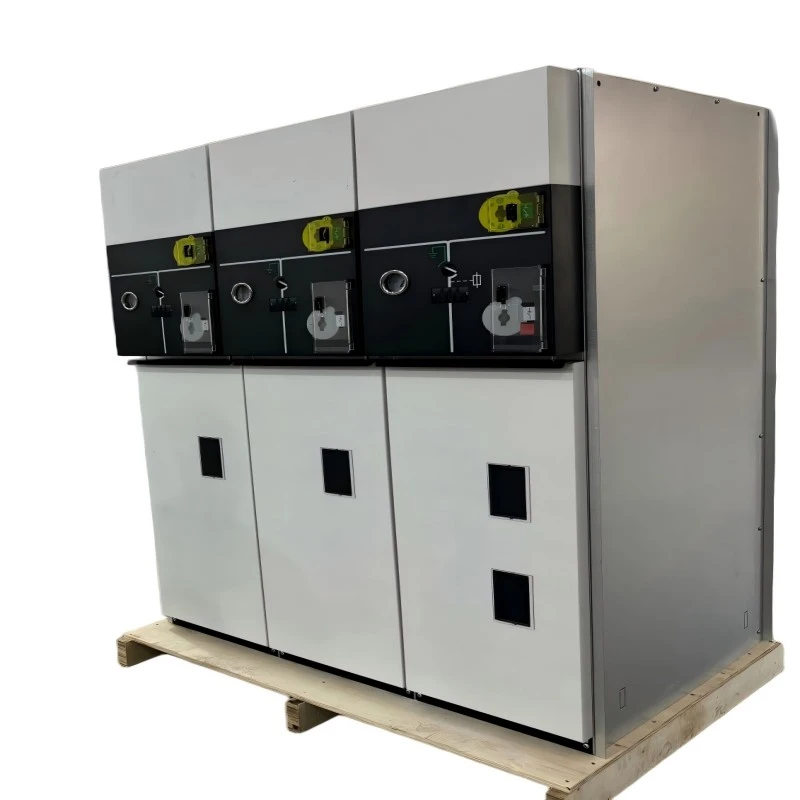

पैकेजिंग

1. व्यक्तिगत आरएमयू: एंटी-स्टैटिक पीई बैग + डिसीकैंट में सीलबंद।

2. कुशनिंग: लकड़ी के टोकरे के अंदर 30 मिमी ईपीई फोम।

3. बाहरी टोकरा: हीट-ट्रीटेड प्लाईवुड (निर्यात के लिए आईएसपीएम-15 के अनुरूप)।

4. अंकन: नाजुक, गुरुत्वाकर्षण का केंद्र, गैस से भरा लेबल, इंटरलॉक चेतावनी।

वितरण

1. बंदरगाह: शंघाई / निंगबो।

2. लीड समय: मानक 630A इकाइयों के लिए 25 कार्य दिवस (नमूना आदेश 15 दिन)।

3. शिपिंग दस्तावेज़: पैकिंग सूची, वाणिज्यिक चालान, लदान बिल, परीक्षण रिपोर्ट, इंटरलॉक अंशांकन प्रमाणपत्र।

गैस परिवहन नोट

SF6 या इको-गैस से भरी इकाइयों को UN 3166 (गैस वाली मशीनरी) के तहत "गैर-खतरनाक सामान" के रूप में भेजा जाता है। सभी वाल्व सीलबंद और सुरक्षित हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: लो गैस इंटरलॉक सिस्टम मेटल संलग्न आरएमयू के लिए वारंटी अवधि क्या है?

उत्तर: लुगाओ पावर कमीशनिंग तिथि से 12 महीने या शिपमेंट से 18 महीने (जो भी पहले हो) प्रदान करता है। कम गैस इंटरलॉक तंत्र 5 वर्षों के लिए कवर किया गया है।

Q2: क्या आपातकालीन स्थिति में कम गैस इंटरलॉक को बायपास किया जा सकता है?

ए: नो-बाय डिज़ाइन। बाईपास सुरक्षा को हरा देगा। इसके बजाय, हम 30 मिनट के भीतर दबाव बहाल करने के लिए एक अस्थायी गैस रीफिल किट प्रदान करते हैं। हमेशा लॉकआउट-टैगआउट का पालन करें।

Q3: क्या आप इंस्टालेशन प्रशिक्षण प्रदान करते हैं?

उत्तर: हाँ. हम 10 इकाइयों से ऊपर के ऑर्डर के लिए निःशुल्क दूरस्थ वीडियो मार्गदर्शन और ऑन-साइट प्रशिक्षण प्रदान करते हैं।

Q4: मैं इंस्टॉलेशन से पहले लो गैस इंटरलॉक फ़ंक्शन को कैसे सत्यापित करूं?

ए: गैस घनत्व मॉनिटर पर परीक्षण पोर्ट का उपयोग करें। धीरे-धीरे गैस छोड़ें - अलार्म थ्रेशोल्ड (0.03MPa) पर आपको अलार्म रिले सुनाई देगी; लॉकआउट थ्रेशोल्ड (0.02MPa) पर स्विच ऑपरेशन शाफ्ट यांत्रिक रूप से ब्लॉक हो जाता है। यह हमारे फ़ैक्टरी वीडियो में प्रदर्शित किया गया है।

Q5: क्या यह RMU SF6-मुक्त गैस के साथ संगत है?

उत्तर: हाँ. लुगाओ पावर एन2/एसएफ6 मिक्स (70%/30%) या सी4-एफएन आधारित गैस के साथ लो गैस इंटरलॉक सिस्टम मेटल संलग्न आरएमयू प्रदान करता है। (गैस माध्यम और इंटरलॉक थ्रेशोल्ड को चयनित इन्सुलेशन सिस्टम के अनुसार कॉन्फ़िगर किया गया है।) प्रत्येक गैस प्रकार के लिए इंटरलॉक दबाव थ्रेशोल्ड की पुनर्गणना की जाती है।
