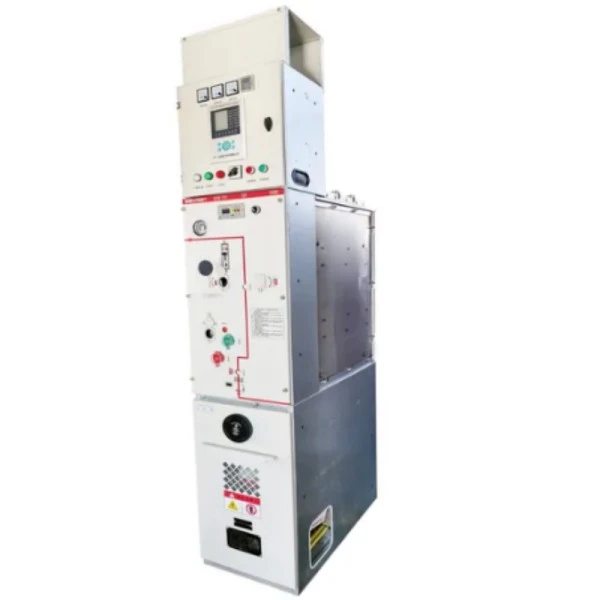

वीसीबी के साथ आरएमयू एमवी एचवी इंसुलेटेड स्विचगियर पैनल

लुगाओ पावर कंपनी लिमिटेड वीसीबी के साथ अपना उन्नत आरएमयू एमवी एचवी इंसुलेटेड स्विचगियर पैनल प्रस्तुत करता है, जो मध्यम से उच्च वोल्टेज बिजली वितरण के लिए एक कॉम्पैक्ट, रखरखाव-अनुकूलित समाधान है। ग्रिड सुरक्षा और परिचालन दक्षता बढ़ाने के लिए इस विश्वसनीय स्विचगियर को खरीदें। मुख्य लाभ: बेहतर दोष रुकावट के लिए वैक्यूम सर्किट ब्रेकर तकनीक, पर्यावरण प्रदूषण के प्रति प्रतिरोधी सीलबंद एसएफ 6 इन्सुलेशन, और 30 साल का डिजाइन जीवन। शहरी सबस्टेशनों, पवन फार्मों और औद्योगिक नेटवर्क के लिए आदर्श।

जांच भेजें

उत्पाद वर्णन

यह क्या है?

वीसीबी के साथ आरएमयू एमवी एचवी इंसुलेटेड स्विचगियर पैनल एक फैक्ट्री-असेंबल, धातु-संलग्न विद्युत वितरण उपकरण हैरिंग मेन यूनिट (आरएमयू)वैक्यूम सर्किट ब्रेकर (वीसीबी) तकनीक के साथ कार्यक्षमता। आरएमयू रिंग नेटवर्क कॉन्फ़िगरेशन को सक्षम बनाता है - बिजली किसी भी दिशा से प्रवाहित हो सकती है, जिससे आपूर्ति निरंतरता सुनिश्चित होती है। वीसीबी, एक सीलबंद वैक्यूम इंटरप्रेटर में रखा गया है, दोष होने पर मिलीसेकंड के भीतर आर्क को बुझा देता है।

आरएमयू (रिंग मेन यूनिट) लूपेड विद्युत नेटवर्क के लिए डिज़ाइन की गई एक कॉम्पैक्ट स्विचगियर असेंबली को संदर्भित करता है। रेडियल वितरण प्रणालियों के विपरीत जहां एक भी दोष पूरे डाउनस्ट्रीम लोड में बिजली काट सकता है, एक आरएमयू आपको रिंग कॉन्फ़िगरेशन बनाने में सक्षम बनाता है: बिजली किसी भी दिशा से प्रवाहित हो सकती है। जब एक सेक्शन में कोई खराबी आती है, तो आप बस उस सेक्शन को अलग कर देते हैं, जबकि बाकी नेटवर्क को वैकल्पिक फ़ीड से बिजली मिलती रहती है।

वीसीबी (वैक्यूम सर्किट ब्रेकर) इस पैनल की सुरक्षा प्रणाली का दिल है। एक सीलबंद वैक्यूम इंटरप्रेटर के अंदर, सर्किट ब्रेकर गलती होने पर मिलीसेकंड के भीतर विद्युत आर्क को बुझा सकता है। क्योंकि इंटरप्रेटर के अंदर कोई हवा या तेल नहीं है, चाप लगभग तुरंत बुझ जाता है, जिससे डाउनस्ट्रीम उपकरण को नुकसान कम हो जाता है और संपर्क जीवन बढ़ जाता है।

एमवी एचवी इंसुलेटेड स्विचगियर इंगित करता है कि यह उत्पाद मध्यम वोल्टेज से उच्च वोल्टेज रेंज (आमतौर पर 12 केवी से 40.5 केवी) में संचालित होता है और जीवित भागों को पर्यावरण से अलग करने के लिए उन्नत इन्सुलेशन तकनीक - या तो एसएफ 6 गैस या ठोस ढांकता हुआ - का उपयोग करता है।

यह क्या कर सकता है?

1. विद्युत वितरण नियंत्रण - सर्किट को मैन्युअल रूप से या SCADA के माध्यम से चालू/बंद करें

2. दोष संरक्षण - 31.5kA तक शॉर्ट-सर्किट धाराओं को बाधित करें

3. नेटवर्क अलगाव - रखरखाव के लिए आउटगोइंग केबल को सुरक्षित रूप से ग्राउंड करें

यह पैनल उपयोगिताओं, औद्योगिक संयंत्रों और वाणिज्यिक भवनों को पूर्ण कार्मिक सुरक्षा बनाए रखते हुए लगभग शून्य डाउनटाइम प्राप्त करने में सक्षम बनाता है। वीसीबी के साथ प्रत्येक आरएमयू एमवी एचवी इंसुलेटेड स्विचगियर पैनल सबसे कठिन वातावरण में काम करने के लिए बनाया गया है।

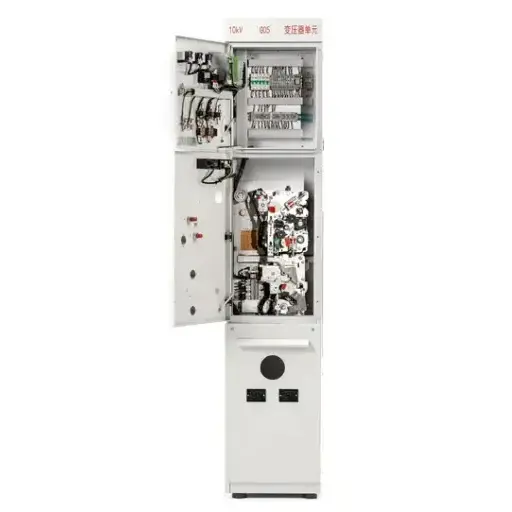

Rmu Mv Hv Insulated Switchgear Panel With Vcb

उत्पाद पैरामीटर (विनिर्देश)

पैरामीटर	कीमत
रेटेड वोल्टेज	12kV / 24kV / 33kV / 35kV / 40.5kV
वर्तमान मूल्यांकित	630ए/1250ए/1600ए
शॉर्ट-सर्किट ब्रेकिंग करंट	20kA/25kA/31.5kA
कम समय का सामना (3s)	20kA/25kA/31.5kA

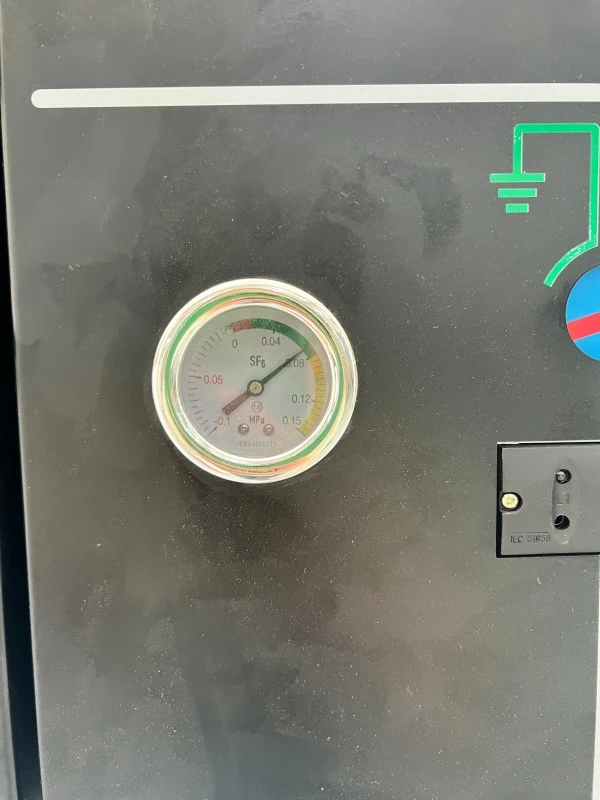

इन्सुलेशन माध्यम	SF6 गैस (सीलबंद दबाव प्रणाली)
गैस रिसाव दर	<0.1% प्रति वर्ष
आंतरिक चाप वर्गीकरण	आईएसी एएफएलआर 20kA/1s
बाड़े की सुरक्षा	IP4X (कम्पार्टमेंट), IP67 (गैस टैंक)
वीसीबी यांत्रिक सहनशक्ति	10,000 ऑपरेशन
परिवेश का तापमान	-25°C से +55°C (इनडोर)
मानकों	आईईसी 62271-200, आईईसी 62271-100, जीबी/टी 3906

उत्पाद सुविधा और अनुप्रयोग

प्रमुख विशेषताऐं

एकीकृत वीसीबी सुरक्षा---फ़्यूज़ के साथ मानक आरएमयू के विपरीत, वीसीबी के साथ हमारा आरएमयू एमवी एचवी इंसुलेटेड स्विचगियर पैनल पूर्ण-रेटेड दोष रुकावट प्रदान करता है। वैक्यूम इंटरप्ट्टर को अपने जीवनकाल में किसी रखरखाव की आवश्यकता नहीं होती है।

सीलबंद एसएफ6 इंसुलेशन टैंक---सभी जीवित हिस्से <0.1% वार्षिक रिसाव के साथ 3 मिमी स्टेनलेस स्टील टैंक में रखे गए हैं। कोई सफाई नहीं, कोई इन्सुलेशन परीक्षण नहीं, धूल या नमक कोहरे के संपर्क में नहीं।

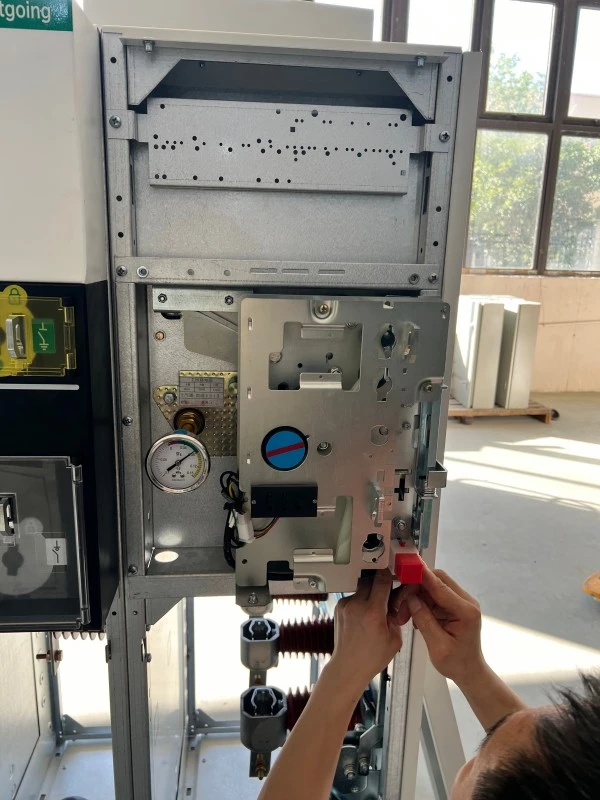

थ्री-पोजीशन स्विच-डिस्कनेक्टर गलत अनुक्रमों को रोकने के लिए मैकेनिकल इंटरलॉकिंग के साथ कनेक्टेड, डिस्कनेक्टेड और ग्राउंडेड पोजीशन प्रदान करता है।

आंतरिक आर्क प्रतिरोध --- गर्म गैसों को ऑपरेटर से दूर निर्देशित करने वाले दबाव राहत के साथ 20kA/1s पर परीक्षण किया गया।

कॉम्पैक्ट फ़ुटप्रिंट---एयर-इंसुलेटेड स्विचगियर की तुलना में 30-50% कम फ़्लोर स्पेस घेरता है, जो जगह की कमी वाले सबस्टेशनों के लिए आदर्श है।

रिमोट मॉनिटरिंग---मानक सहायक संपर्क और वैकल्पिक मोडबस या आईईसी 61850 संचार।

अनुप्रयोग

● शहरी बिजली वितरण (बेसमेंट सबस्टेशन, वाणिज्यिक परिसर)

● पवन और सौर फार्म (कंपन, तापमान चरम सीमा का सामना करते हैं)

● औद्योगिक संयंत्र (स्टील, सीमेंट, पेट्रोकेमिकल)

● डेटा केंद्र (टियर III/IV अपटाइम आवश्यकताएँ)

● रेलवे ट्रैक्शन सबस्टेशन (25kV सिस्टम)

● खनन कार्य (धूलयुक्त, आर्द्र वातावरण)

Rmu Mv Hv Insulated Switchgear Panel With Vcb

फ़ीचर प्रश्नोत्तर

प्रश्न: वीसीबी लोड-ब्रेक स्विच से किस प्रकार भिन्न है?

ए: एक लोड-ब्रेक स्विच केवल सामान्य लोड धाराओं को बाधित करता है। वीसीबी के साथ इस आरएमयू एमवी एचवी इंसुलेटेड स्विचगियर पैनल में वीसीबी बिना किसी आयनीकरण योग्य माध्यम के वैक्यूम इंटरप्रेटर का उपयोग करके, मिलीसेकंड में 31.5kA तक की गलती धाराओं को बाधित करता है।

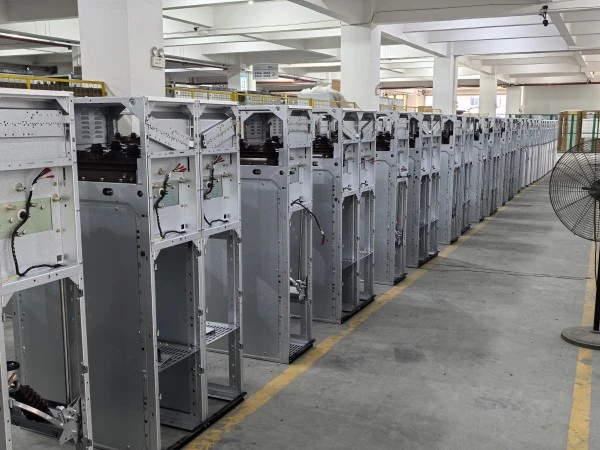

उत्पादन विवरण

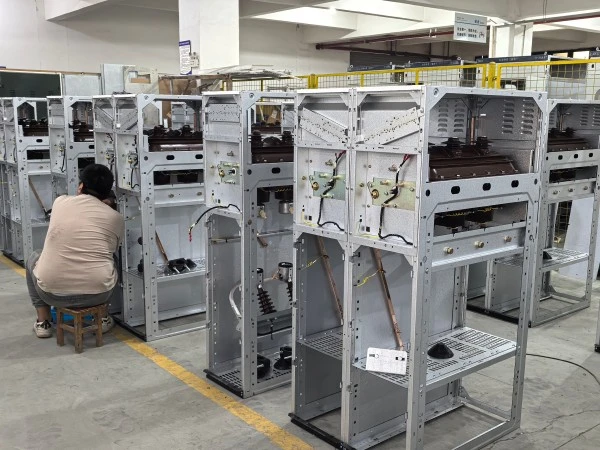

विनिर्माण प्रक्रिया

● टैंक निर्माण---लेजर-कट 316L स्टेनलेस स्टील, रोबोट-वेल्डेड, एक्स-रे निरीक्षण, 24 घंटे के लिए 0.4MPa पर दबाव-परीक्षण।

● वैक्यूम इंटरप्रेटर असेंबली---प्रत्येक इंटरप्टर 70kV एसी हाई-वोल्टेज परीक्षण और संपर्क प्रतिरोध माप से गुजरता है।

● SF6 प्रसंस्करण---टैंक को <10Pa तक खाली कर दिया गया, फिर SF6 गैस (>99.97% शुद्धता, ओस बिंदु <-50°C) से भर दिया गया। हैलोजन खोजी यंत्र सभी सीलों की जाँच करता है।

● परीक्षण--- यांत्रिक सहनशक्ति (1,000 चक्र), ढांकता हुआ (70kV/1 मिनट), आंशिक निर्वहन (<5pC), और आंतरिक चाप (20kA/1s) परीक्षण।

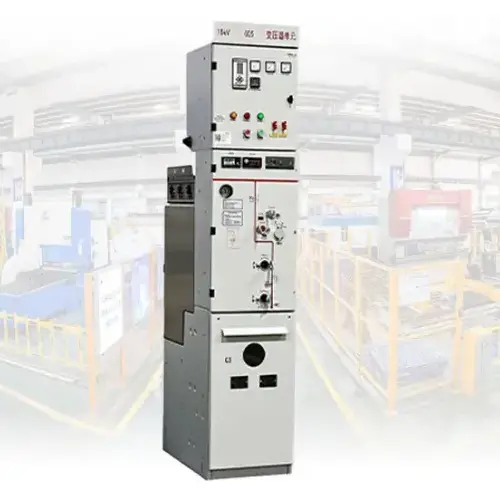

Rmu Mv Hv Insulated Switchgear Panel With Vcb

गुणवत्ता आश्वासन एवं प्रमाणन

प्रमाणन	दायरा
ISO9001:2015	गुणवत्ता प्रबंधन प्रणाली
एसजीएस	स्वतंत्र उत्पाद सत्यापन
सीई	ईयू सुरक्षा अनुपालन
आईईसी 62271	पूर्ण प्रकार परीक्षण अनुपालन

Lugao ISO 9001 quality management certificate

लुगाओ पावर क्यों चुनें?

पैरामीटर	लुगाओ	सामान्य एशियाई	यूरोपीय टियर-1
रिसाव दर	<0.1%/वर्ष	0.5-1%/वर्ष	<0.1%/वर्ष
वीसीबी सहनशक्ति	10,000 ऑप्स	5,000 ऑप्स	10,000 ऑप्स
समय सीमा	4-6 सप्ताह	6-10 सप्ताह	12-20 सप्ताह
गारंटी	12 महीने	12 महीने	12-24 महीने

वीसीबी के साथ आरएमयू बनाम फ्यूज के साथ आरएमयू

सही का चयन करनारिंग मुख्य इकाईयह आपकी नेटवर्क क्षमता, सुरक्षा आवश्यकताओं और रखरखाव रणनीति पर निर्भर करता है। लुगाओ पावर वैक्यूम सर्किट ब्रेकर (वीसीबी) आरएमयू और फ्यूज स्विच आरएमयू दोनों का निर्माण करती है, जिससे उपयोगिताओं, औद्योगिक संयंत्रों, नवीकरणीय ऊर्जा परियोजनाओं और वाणिज्यिक सुविधाओं को उनकी वितरण प्रणालियों के लिए सबसे उपयुक्त समाधान चुनने में मदद मिलती है।

सामान्य तौर पर, वीसीबी आरएमयू को मध्यम और बड़ी क्षमता वाली बिजली वितरण प्रणालियों के लिए अनुशंसित किया जाता है, जिन्हें बार-बार स्विचिंग संचालन, उन्नत सुरक्षा और दूरस्थ निगरानी की आवश्यकता होती है। फ़्यूज़ आरएमयू ट्रांसफार्मर सुरक्षा और अपेक्षाकृत स्थिर भार वाले छोटे वितरण नेटवर्क के लिए एक लागत प्रभावी समाधान है।

विशेषता	वीसीबी के साथ आरएमयू	फ्यूज स्विच के साथ आरएमयू
सुरक्षा विधि	सुरक्षा रिले के साथ वैक्यूम सर्किट ब्रेकर	लोड ब्रेक स्विच + करंट लिमिटिंग फ्यूज
दोष व्यवधान	सामान्य लोड और उच्च शॉर्ट-सर्किट धाराओं को बाधित करता है	फ़्यूज़ शॉर्ट-सर्किट दोषों को साफ़ करता है; स्विच हैंडल करंट लोड करता है
खराबी के बाद पुन: प्रयोज्यता	खराबी दूर होने के बाद ब्रेकर को रीसेट किया जा सकता है	ऑपरेशन के बाद फ़्यूज़ को बदला जाना चाहिए
सुरक्षा लचीलापन	विभिन्न अनुप्रयोगों के लिए समायोज्य रिले सेटिंग्स	फ़्यूज़ द्वारा निर्धारित निश्चित सुरक्षा विशेषताएँ
रिमोट मॉनिटरिंग और स्काडा	मोडबस और आईईसी 61850 के साथ पूरी तरह से संगत	सीमित दूरस्थ निगरानी क्षमता
आवृत्ति बदलना	बार-बार स्विचिंग ऑपरेशन के लिए उपयुक्त	बार-बार स्विच करने के लिए अनुशंसित
रखरखाव	लंबे यांत्रिक जीवन के साथ कम रखरखाव	आवधिक फ़्यूज़ निरीक्षण और प्रतिस्थापन की आवश्यकता है
आरंभिक निवेश	उच्च	निचला
विशिष्ट अनुप्रयोग	उपयोगिता सबस्टेशन, औद्योगिक संयंत्र, डेटा केंद्र, नवीकरणीय ऊर्जा परियोजनाएं	वितरण ट्रांसफार्मर, वाणिज्यिक भवन, आवासीय वितरण नेटवर्क

पैकेजिंग, शिपिंग और बिक्री के बाद

पैकेजिंग

1. वीसीआई फिल्म इनर रैप + फोम पैडिंग + 9 मिमी प्लाईवुड टोकरा

2. परिवहन के लिए SF6 दबाव 0.05MPa तक कम हो गया

बिक्री के बाद और वारंटी

1. वारंटी अवधि: कमीशनिंग से 12 महीने या शिपमेंट से 18 महीने, जो भी पहले हो।

2. कवरेज: सामग्री/कारीगरी में दोष, लीक के लिए एसएफ6 रीफिल >0.5%/वर्ष, वीसीबी वैक्यूम हानि।

3. बहिष्करण: गलत स्थापना, अप्रत्याशित घटना, अनधिकृत संशोधन, उपभोग्य वस्तुएं।

सेवाएँ:

1. निःशुल्क दूरस्थ समस्या निवारण (24-घंटे प्रतिक्रिया)

2. स्पेयर पार्ट्स 48 घंटों के भीतर भेज दिए जाते हैं (क्षेत्रीय गोदाम)

3. विस्तारित वारंटी उपलब्ध (2, 3, या 5 वर्ष)

अक्सर पूछे जाने वाले प्रश्नों

Q1: क्या आप टाइप टेस्ट रिपोर्ट और FAT प्रदान कर सकते हैं?

उत्तर: हाँ. आईईसी प्रकार की परीक्षण रिपोर्ट उपलब्ध हैं। हमारे झेजियांग कारखाने में फैक्टरी स्वीकृति परीक्षण का स्वागत है। तृतीय-पक्ष निरीक्षण (एसजीएस, बीवी) ग्राहक की लागत पर उपलब्ध है।

Q2: अंतरराष्ट्रीय स्तर पर वारंटी दावों को कैसे संभाला जाता है?

उत्तर: फ़ोटो/वीडियो को ईमेल करेंlugaoteam@lugaoelectric.com. 24 घंटे के भीतर दूरस्थ निदान। बीमा द्वारा कवर किए गए दोषों के लिए, हम प्रतिस्थापन हिस्से निःशुल्क भेजेंगे।

Q3: वीसीबी के साथ इस आरएमयू एमवी एचवी इंसुलेटेड स्विचगियर पैनल की अपेक्षित सेवा जीवन क्या है?

ए: एसएफ6 टैंक और बसबार: 30 वर्ष। वीसीबी इंटरप्रेटर: 10,000 संचालन या 30 वर्ष। तंत्र ओवरहाल: 15-20 वर्ष। कुल सेवा जीवन: उचित रखरखाव के साथ 25-30 वर्ष।

Q4: आप कौन सी भुगतान शर्तें स्वीकार करते हैं?

ए: पहली बार ग्राहक: 30% टी/टी अग्रिम, शिपमेंट से पहले 70%। स्थापित ग्राहक: 20% टी/टी + 80% बी/एल कॉपी के विरुद्ध। एल/सी नजर में स्वीकार किया गया।

Q5: क्या वीसीबी के साथ आरएमयू एमवी एचवी इंसुलेटेड स्विचगियर पैनल का उपयोग उच्च ऊंचाई पर किया जा सकता है?

ए: मानक डिजाइन ≤2000 मी। उच्च-ऊंचाई वाला संस्करण (बढ़ा हुआ क्रीपेज, उच्च SF6 दबाव) 3500 मीटर तक उपलब्ध है। >3500 मीटर के लिए कस्टम इंजीनियरिंग।
