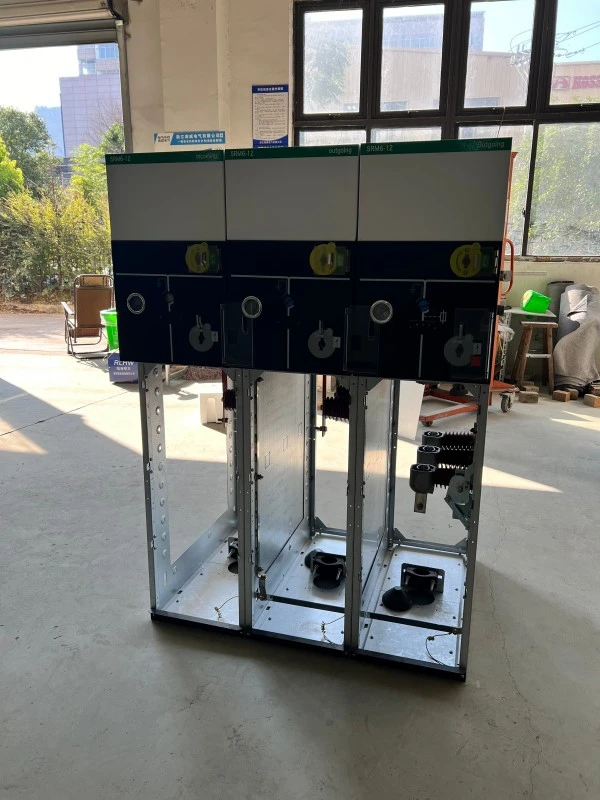

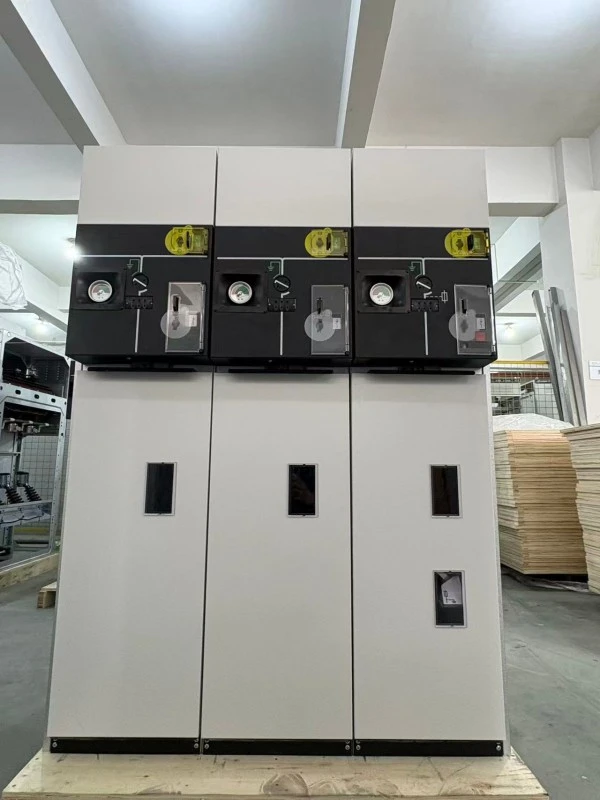

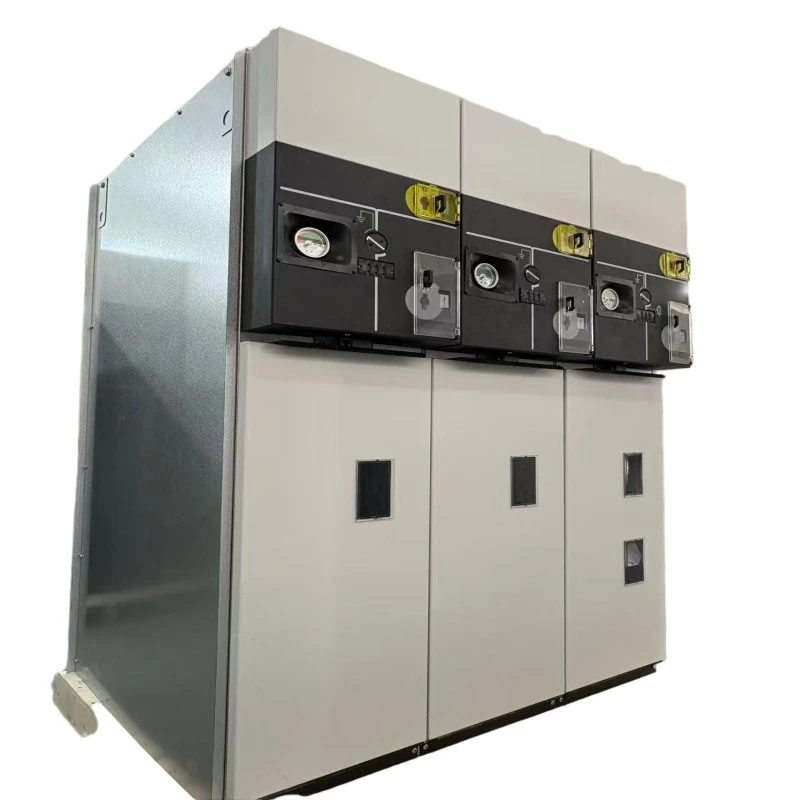

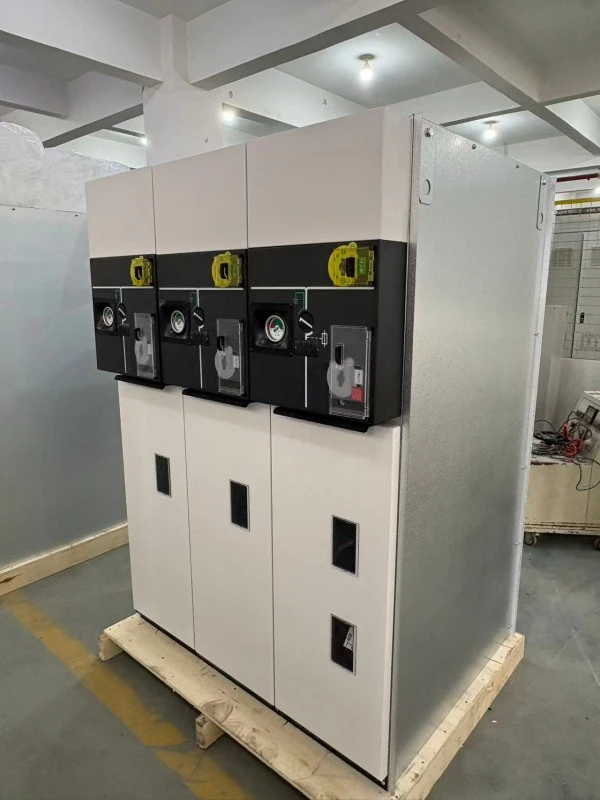

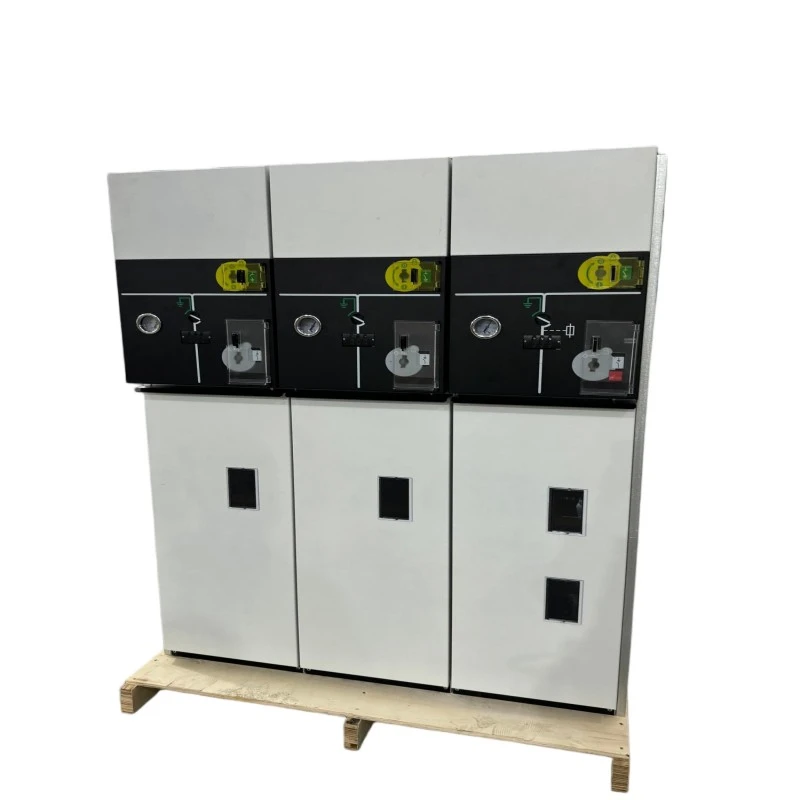

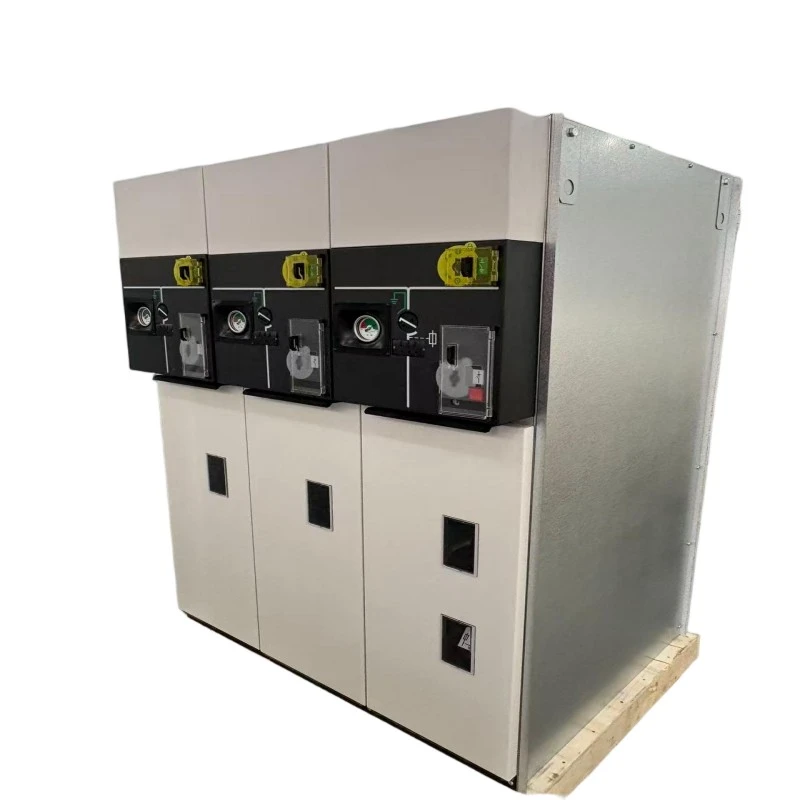

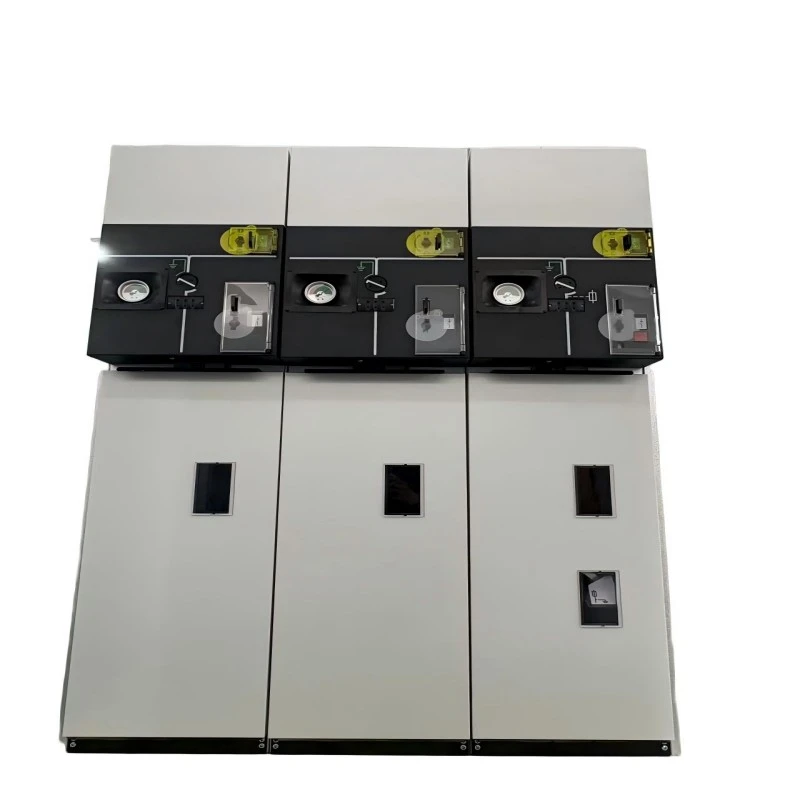

एचएक्सजीएन एयर-इंसुलेटेड सीलबंद रिंग मुख्य इकाई

"एच" - बॉक्स-प्रकार का बाड़ा,

"एक्स" - रिंग नेटवर्क,

"जी" - वायु-अछूता,

"एन" - इनडोर

HXGN एयर-इंसुलेटेड सीलबंद रिंग मेन यूनिट मेटल-संलग्न स्विचगियर 6kV-24kV रिंग मेन और रेडियल वितरण प्रणालियों के लिए डिज़ाइन किया गया है। भिन्नSF6-अछूताआरएमयू, यह इकाई मुख्य ढांकता हुआ माध्यम के रूप में हवा का उपयोग करती है, जिसमें सभी जीवित भाग एक सीलबंद, धूल-संरक्षित धातु कैबिनेट में संलग्न होते हैं।

इससे क्या होता है?

1. द्वितीयक वितरण में पावर लूप को जोड़ता और अलग करता है

2. लोड-ब्रेक स्विच और फ़्यूज़ संयोजन के माध्यम से वितरण ट्रांसफार्मर की सुरक्षा करता है

3. सुरक्षित रखरखाव के लिए दृश्यमान अलगाव अंतराल प्रदान करता है

4. गैस-इंसुलेटेड स्विचगियर के किफायती विकल्प के रूप में कार्य करता है

एचएक्सजीएन एयर-इंसुलेटेड सीलबंद रिंग मेन यूनिट का व्यापक रूप से उन अनुप्रयोगों में उपयोग किया जाता है जहांSF6 गैसप्रतिबंधित है, जहां बार-बार दृश्य वियोग की आवश्यकता होती है, या जहां बजट की कमी सुरक्षा से समझौता किए बिना एक सिद्ध, सरल तकनीक का पक्ष लेती है।

उत्पाद वर्णन

हमारी HXGN एयर-इंसुलेटेड सीलबंद रिंग मेन यूनिट एक अगली पीढ़ी की एयर-इंसुलेटेड रिंग मेन यूनिट है जिसे सबस्टेशनों, औद्योगिक संयंत्रों, वाणिज्यिक भवनों और ग्रामीण बिजली वितरण नेटवर्क में इनडोर इंस्टॉलेशन के लिए डिज़ाइन किया गया है। रेटेड वोल्टेज 6kV से 24kV तक होता है, मुख्य बसबारों के लिए 630A की रेटेड धारा और फ्यूज-संरक्षित ट्रांसफार्मर सर्किट के लिए 125A होता है।

मुख्य तकनीकी विशेषताएं:

1. अनुकूलित चरण रिक्ति और इंसुलेटेड बाधाओं के साथ वायु इन्सुलेशन

2. सीलबंद बाड़े का डिज़ाइन (IP3X या IP4X) धूल और कृंतक के प्रवेश को रोकता है

3. दृश्यमान ब्रेक के साथ तीन-स्थिति लोड-ब्रेक स्विच (बंद/खुला/अर्थड)।

4. ट्रांसफार्मर के लिए एकीकृत वर्तमान-सीमित फ्यूज सुरक्षा (125A तक)

5. फीडर सुरक्षा के लिए वैकल्पिक वैक्यूम सर्किट ब्रेकर मॉड्यूल

6. यांत्रिक इंटरलॉक गलत संचालन को रोकते हैं

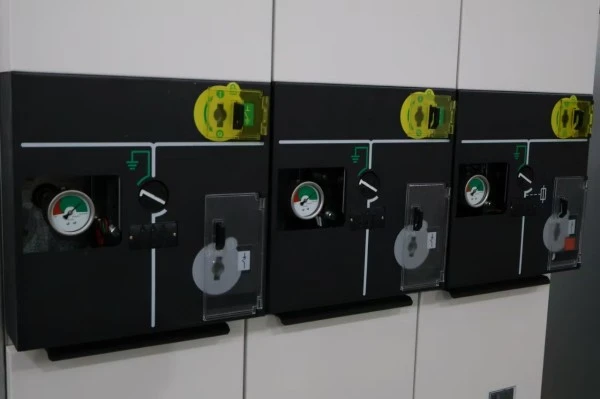

7. फ्रंट पैनल स्पष्ट स्थिति संकेत के साथ बस की नकल करता है

एचएक्सजीएन एयर-इंसुलेटेड सीलबंद रिंग मेन यूनिट एक पारदर्शी, निरीक्षण में आसान डिज़ाइन प्रदान करती है --- ऑपरेटर लोड स्विच की खुली स्थिति की दृष्टि से पुष्टि कर सकते हैं, यह सुविधा रखरखाव और लॉकआउट/टैगआउट प्रक्रियाओं के दौरान अत्यधिक मूल्यवान है। स्थापना या डीकमीशनिंग के लिए किसी विशेष गैस प्रबंधन उपकरण की आवश्यकता नहीं है।

उत्पाद पैरामीटर (विनिर्देश)

उत्पाद सुविधा और अनुप्रयोग

प्रमुख विशेषताऐं

● SF6‑मुक्त और पर्यावरण के अनुकूल---इन्सुलेटिंग माध्यम के रूप में केवल हवा का उपयोग करता है, कोई ग्रीनहाउस गैस उत्सर्जन नहीं।

● दृश्यमान ब्रेक---लोड-ब्रेक स्विच एक स्पष्ट रूप से दिखाई देने वाला आइसोलेटिंग गैप प्रदान करता है, जो सुरक्षा प्रक्रियाओं को सरल बनाता है।

● धूल और कृंतकों के खिलाफ सील---संलग्नक IP3X या IP4X से मेल खाता है, जो एयर-इंसुलेटेड स्विचगियर विफलताओं के सामान्य कारणों को रोकता है।

● कॉम्पैक्ट फ़ुटप्रिंट---यूनिट की चौड़ाई आमतौर पर 500---600 मिमी, जगह की कमी वाले इनडोर सबस्टेशनों के लिए उपयुक्त।

● लागत प्रभावी---एसएफ6 या सॉलिड-इंसुलेटेड आरएमयू की तुलना में कम प्रारंभिक निवेश।

● सरल रखरखाव---गैस दबाव की निगरानी या रीफिलिंग की आवश्यकता नहीं; केवल दृश्य निरीक्षण और संपर्क सफाई।

● इंटरलॉक सुरक्षा---मैकेनिकल इंटरलॉक लोड स्विच बंद होने पर अर्थ स्विच को बंद होने से रोकते हैं।

अनुप्रयोग परिदृश्य

● ग्रामीण और टाउनशिप पावर ग्रिड

● औद्योगिक सुविधाएं--कारखाने, खनन स्थल, सीमेंट संयंत्र (धूल संरक्षण के साथ)

● वाणिज्यिक भवन---शॉपिंग मॉल, कार्यालय परिसर, होटल

● छोटे से मध्यम सबस्टेशन---6kV-24kV वितरण नोड

● नवीकरणीय ऊर्जा---लघु पनबिजली, बायोमास, और वितरित सौर (इनडोर स्थापना)

● रेट्रोफिट परियोजनाएं---पुराने एयर-इंसुलेटेड स्विचगियर को आधुनिक सीलबंद इकाइयों से बदलना

प्रश्नोत्तर

Q1: HXGN एयर-इंसुलेटेड सीलबंद रिंग मुख्य इकाई सीमेंट संयंत्रों या अनाज साइलो जैसे धूल भरे वातावरण में कैसा प्रदर्शन करती है?

उत्तर: बहुत बढ़िया. एचएक्सजीएन एयर-इंसुलेटेड सीलबंद रिंग मेन यूनिट में मानक (आईपी4एक्स वैकल्पिक) के रूप में आईपी3एक्स रेटेड एक पूरी तरह से सीलबंद बाड़े की सुविधा है, जिसका अर्थ है कि 2.5 मिमी या 1 मिमी से बड़ा कोई भी धूल कण प्रवेश नहीं कर सकता है। यह आमतौर पर खुले प्रकार के एयर-इंसुलेटेड स्विचगियर में देखी जाने वाली ट्रैकिंग और फ्लैशओवर को रोकता है। हम समय-समय पर बाहरी कैबिनेट की सफाई के साथ-साथ भारी धूल वाले क्षेत्रों के लिए IP4X संस्करण की अनुशंसा करते हैं।

Q2: क्या उच्च आर्द्रता वाले तटीय क्षेत्रों में वायु इन्सुलेशन विश्वसनीय है?

उत्तर: हाँ, उचित डिज़ाइन के साथ। हमारी एचएक्सजीएन एयर-इंसुलेटेड सीलबंद रिंग मुख्य इकाई हाइड्रोफोबिक इंसुलेटेड बाधाओं और क्रीपेज दूरी का उपयोग करती है जो 240 मिमी (12 केवी के लिए) और 360 मिमी (24 केवी के लिए) तक फैली हुई है। इसके अतिरिक्त, सीलबंद घेरा आर्द्र हवा के संचलन को रोकता है, और केबल डिब्बे में वैकल्पिक संघनन-विरोधी हीटर स्थापित किए जा सकते हैं। हमने दक्षिणी तटीय प्रांतों में 90%+ वार्षिक आर्द्रता के साथ सैकड़ों इकाइयाँ सफलतापूर्वक तैनात की हैं।

Q3: यह उत्पाद SF6-इंसुलेटेड RMU से कैसे तुलना करता है?

उत्तर: एसएफ6 आरएमयू अधिक कॉम्पैक्ट और पूरी तरह से सीलबंद हैं, लेकिन इसके लिए गैस प्रबंधन की आवश्यकता होती है और इसकी अग्रिम लागत अधिक होती है। HXGN एयर-इंसुलेटेड सीलबंद रिंग मेन यूनिट बड़ी है लेकिन ऑफर करती है:

● कम प्रारंभिक खरीद मूल्य (आम तौर पर कॉन्फ़िगरेशन और परियोजना आवश्यकताओं के आधार पर तुलनीय एसएफ 6-इन्सुलेटेड समाधानों की तुलना में कम प्रारंभिक निवेश प्रदान करता है।)

● गैस रिसाव की कोई चिंता नहीं

● सुरक्षित रखरखाव के लिए दृश्यमान वियोग

● डीकमीशनिंग और निपटान में आसानी

अत्यधिक स्थान की कमी के बिना कम जीवनचक्र लागत और पर्यावरणीय प्रभाव को प्राथमिकता देने वाले ग्राहकों के लिए, HXGN एक आदर्श विकल्प है।

Q4: आपके HXGN RMU के साथ कौन से फ़्यूज़ संगत हैं?

उत्तर: हमारा फ़्यूज़ कम्पार्टमेंट मानक DIN 43625 या BS 2692 हाई-वोल्टेज करंट-लिमिटिंग फ़्यूज़ स्वीकार करता है। हम आपकी ट्रांसफार्मर सुरक्षा आवश्यकताओं (आमतौर पर 6.3A से 125A) से मेल खाने वाले फ़्यूज़ की आपूर्ति कर सकते हैं। फ़्यूज़ स्ट्राइकिंग पिन ऑपरेशन यांत्रिक रूप से एकल-चरण दोष सुरक्षा के लिए तीन-स्थिति स्विच से जुड़ा हुआ है।

उत्पादन विवरण

संलग्नक और सीलिंग

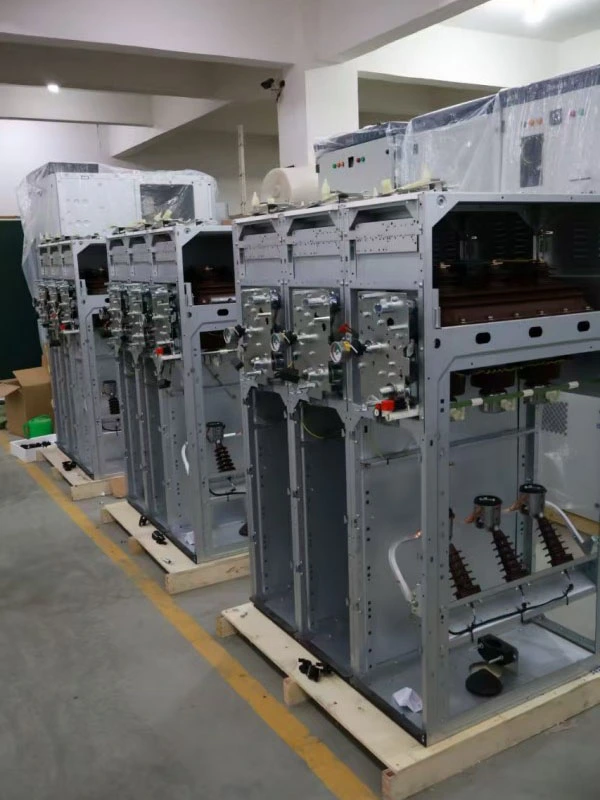

एचएक्सजीएन एयर-इंसुलेटेड सीलबंद रिंग मेन यूनिट में 2.0 मिमी मोटी कोल्ड-रोल्ड स्टील या वैकल्पिक स्टेनलेस स्टील संलग्नक है, जो इलेक्ट्रोस्टैटिक पाउडर कोटिंग (न्यूनतम 80μm मोटाई, आरएएल 7035 हल्का ग्रे) के साथ तैयार है। कोटिंग 500 घंटे के नमक स्प्रे परीक्षण से गुजरती है। IP3X सुरक्षा सुनिश्चित करते हुए, सभी दरवाजों और पैनलों पर पॉलीयुरेथेन फोम गास्केट के माध्यम से सीलिंग की जाती है। चाप प्रसार को रोकने के लिए केबल डिब्बों को मुख्य स्विच डिब्बे से अलग से सील कर दिया जाता है।

लोड-ब्रेक स्विच डिज़ाइन

थ्री-पोजीशन लोड-ब्रेक स्विच एक घूमने वाला ब्लेड प्रकार है जिसमें सेल्फ-क्लीनिंग सिल्वर-प्लेटेड संपर्क होते हैं। आर्क बुझाने वाला कक्ष इंसुलेटेड आर्क शूट्स के साथ मिलकर एक चुंबकीय ब्लो-आउट सिद्धांत का उपयोग करता है, जो 630A लोड करंट में रुकावट और केबल चार्जिंग करंट (10A तक) को बनाने/तोड़ने में सक्षम बनाता है। स्विच में दो दृश्यमान ब्रेक स्थिति (खुली और अर्थयुक्त) और एक बंद स्थिति है - ये सभी स्पष्ट रूप से सामने वाले मिमिक पैनल पर दर्शाए गए हैं।

फ़्यूज़-संयोजन इकाई

ट्रांसफार्मर सुरक्षा के लिए, हमारी HXGN एयर-इंसुलेटेड सीलबंद रिंग मेन यूनिट एक फ्यूज डिब्बे को स्ट्राइकर-संचालित ट्रिप तंत्र के साथ एकीकृत करती है। जब एक चरण फ़्यूज़ संचालित होता है, तो स्ट्राइकर यांत्रिक रूप से सभी तीन चरणों को खोलने के लिए लोड-ब्रेक स्विच को ट्रिगर करता है, जिससे एकल-चरण संचालन को रोका जा सकता है। फ़्यूज़ कम्पार्टमेंट को अर्थिंग स्विच के साथ इंटरलॉक किया गया है - कम्पार्टमेंट को केवल तभी खोला जा सकता है जब लोड स्विच खुला हो और अर्थ स्विच बंद हो।

इन्सुलेशन प्रणाली

सभी बसबार और कनेक्शन हीट-श्रिंक टयूबिंग (क्रीपेज-एन्हांस्ड प्रकार) या एपॉक्सी पाउडर कोटिंग के साथ इन्सुलेट किए जाते हैं। चरण अवरोध डीएमसी (आटा मोल्डिंग कंपाउंड) या एसएमसी (शीट मोल्डिंग कंपाउंड) से बने होते हैं, जिन्हें आईईसी 60243 के अनुसार कक्षा 1 में आर्क प्रतिरोध रेटिंग दी जाती है। न्यूनतम वायु निकासी है:

● 12kV: चरणों के बीच 125 मिमी, पृथ्वी से 100 मिमी

● 24kV: चरणों के बीच 220 मिमी, पृथ्वी से 180 मिमी

गुणवत्ता और परीक्षण आश्वासन

प्रत्येक HXGN एयर-इंसुलेटेड सीलबंद रिंग मुख्य इकाई डिलीवरी से पहले नियमित परीक्षण से गुजरती है:

● मुख्य सर्किट प्रतिरोध माप (माइक्रो-ओममीटर)

● पावर-फ़्रीक्वेंसी झेलने वाला वोल्टेज (12kV के लिए 42kV/1 मिनट, 24kV के लिए 65kV/1 मिनट)

● प्रेरित वोल्टेज प्रतिरोध परीक्षण

● यांत्रिक संचालन परीक्षण (प्रत्येक स्विच के लिए 200 चक्र)

● सहायक सर्किट इन्सुलेशन परीक्षण (2kV/1min)

● संलग्नक सुरक्षा सत्यापन (IP3X या IP4X जांच परीक्षण)

● आंशिक डिस्चार्ज माप (<20pC 1.5× रेटेड वोल्टेज पर)

बिक्री उपरांत सेवा प्रतिबद्धता

वारंटी अवधि: शिपमेंट तिथि से 12 महीने (सशुल्क सेवा अनुबंध के साथ 24 या 36 महीने तक बढ़ाई जा सकती है)

तकनीकी सहायता: आजीवन निःशुल्क तकनीकी परामर्श; अधिसूचना के 1 घंटे के भीतर प्रतिक्रिया
