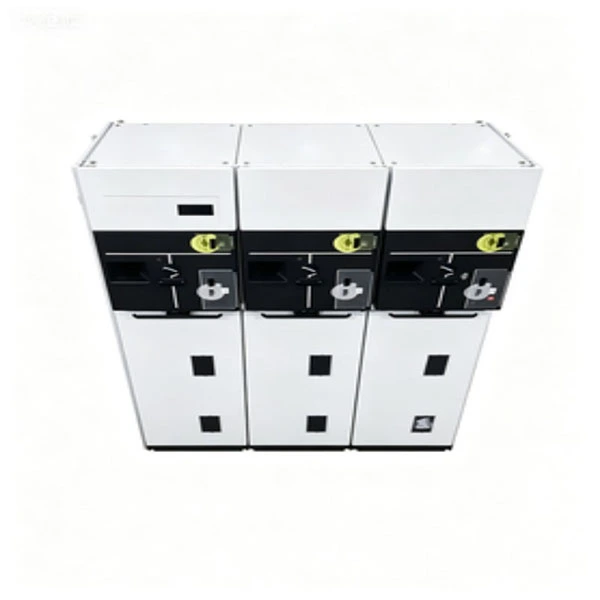

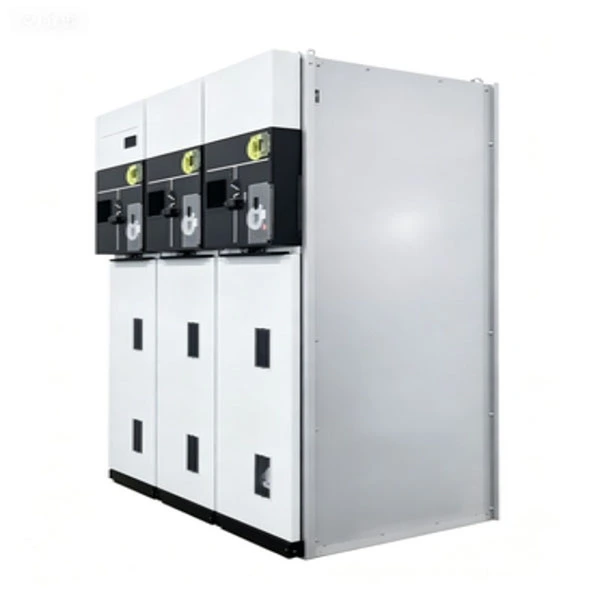

कॉम्पैक्ट सील पूरी तरह से इंसुलेटेड आरएमयू

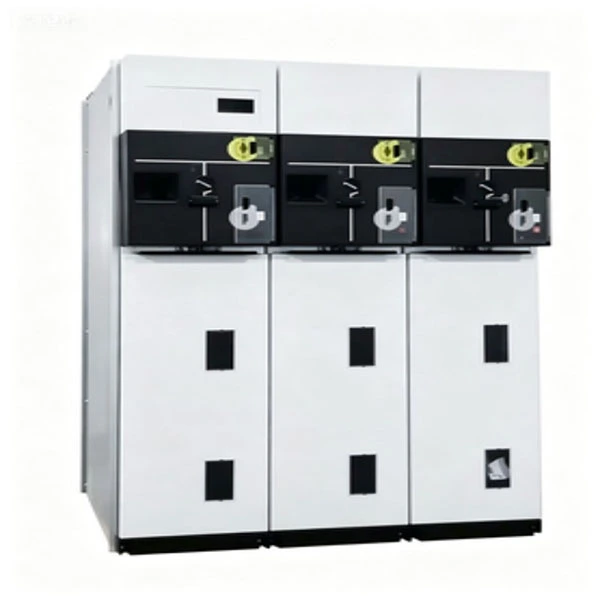

कॉम्पैक्ट सील पूरी तरह से इंसुलेटेड आरएमयू (रिंग मुख्य इकाई) एक फ़ैक्टरी-असेंबल, टाइप-टेस्टेड मेटल-संलग्न स्विचगियर है। यह लोड-ब्रेक स्विच, वैक्यूम सर्किट ब्रेकर, फ़्यूज़ और अर्थिंग स्विच को एक पूरी तरह से सील और पूरी तरह से इंसुलेटेड स्टेनलेस स्टील टैंक में एकीकृत करता है।

इससे क्या होता है?

द्वितीयक वितरण नेटवर्क (6kV-24kV) में पावर लूप को जोड़ता और अलग करता है

उच्च-विश्वसनीयता वाले पावर ग्रिडों के लिए दोष अलगाव और लूप स्विचिंग प्रदान करता है

पारंपरिक एयर-इंसुलेटेड आरएमयू के विपरीत, यह कॉम्पैक्ट सीलबंद पूरी तरह से इंसुलेटेड आरएमयू प्राथमिक इन्सुलेशन माध्यम के रूप में एसएफ 6 या पर्यावरण-अनुकूल इंसुलेटिंग गैस का उपयोग करता है, जो नमी के प्रवेश, धूल संचय और जानवरों की घुसपैठ को समाप्त करता है - जो इसे तटीय, रेगिस्तान, उच्च ऊंचाई और भारी प्रदूषित क्षेत्रों के लिए आदर्श बनाता है।

उत्पाद वर्णन

हमारा कॉम्पैक्ट सीलबंद पूरी तरह से इंसुलेटेड आरएमयू एक अगली पीढ़ी की रिंग मेन यूनिट है जिसे शहरी बिजली वितरण, औद्योगिक पार्क, पवन/सौर ऊर्जा संयंत्र और हवाई अड्डों और डेटा केंद्रों जैसी बुनियादी ढांचा परियोजनाओं के लिए विकसित किया गया है। रेटेड वोल्टेज 12kV से 24kV तक होता है, मुख्य बसबारों के लिए 630A की रेटेड धारा और फ्यूज-संरक्षित सर्किट के लिए 125A होता है।

मुख्य तकनीकी विशेषताएं:

1. पूरी तरह से सीलबंद स्टेनलेस स्टील टैंक (IP67 सुरक्षा रेटिंग)

2. SF6 गैस इन्सुलेशन (या वैकल्पिक पर्यावरण-अनुकूल गैस)

3. आंतरिक आर्क वर्गीकरण IAC AFLR 20kA/1s

4. यांत्रिक जीवन: लोड-ब्रेक स्विच के लिए 5,000 ऑपरेशन तक

5. तनाव से राहत के साथ एकीकृत केबल कनेक्शन डिब्बे

6. वैकल्पिक रिमोट कंट्रोल और SCADA एकीकरण

7. कॉम्पैक्ट सीलबंद पूरी तरह से इंसुलेटेड आरएमयू को किसी आंतरिक सफाई या एंटी-कंडेनसेशन हीटिंग की आवश्यकता नहीं होती है, जो खुले प्रकार के स्विचगियर की तुलना में रखरखाव लागत को काफी कम कर देता है।

उत्पाद पैरामीटर (विनिर्देश)

उत्पाद सुविधा और अनुप्रयोग

प्रमुख विशेषताऐं

1. पूरी तरह से सील, पूरी तरह से अछूता --- नमी, नमक कोहरे, धूल या छोटे जानवरों से कोई प्रभाव नहीं।

2. कॉम्पैक्ट संरचना---चौड़ाई आमतौर पर प्रति यूनिट 350-450 मिमी, 50% तक फर्श की जगह की बचत।

3. आर्क-प्रूफ डिज़ाइन --- ऑपरेटर सुरक्षा सुनिश्चित करते हुए IAC AFLR 20kA/1s का अनुपालन करता है।

4. 20+ वर्षों के लिए रखरखाव-मुक्त---सामान्य परिस्थितियों में सफाई, सुखाने या गैस रिफिलिंग की कोई आवश्यकता नहीं।

5. दृश्यमान ब्रेक---लोड-ब्रेक स्विच स्थिति के लिए वैकल्पिक अवलोकन विंडो।

6. उच्च यांत्रिक विश्वसनीयता --- सीलबंद बीयरिंग के साथ स्टेनलेस स्टील तंत्र।

7. स्मार्ट रेडी --- स्वचालन के लिए पीटी, सीटी और मोटर चालित ऑपरेटिंग तंत्र से सुसज्जित किया जा सकता है।

अनुप्रयोग परिदृश्य

● शहरी बिजली वितरण नेटवर्क---आवासीय परिसर, वाणिज्यिक भवन, अस्पताल, डेटा केंद्र।

● नवीकरणीय ऊर्जा परियोजनाएं---पवन टरबाइन स्टेप-अप स्टेशन, सौर फार्म संग्रह लाइनें।

● बुनियादी ढांचे का निर्माण---हवाई अड्डे, सबवे, सुरंगें, बंदरगाह।

● अस्थायी और आपातकालीन बिजली आपूर्ति---मोबाइल सबस्टेशन, निर्माण स्थल।

● औद्योगिक क्षेत्र---उच्च विश्वसनीयता और कम रखरखाव की आवश्यकता वाले कारखाने।

प्रश्नोत्तर

Q1: कॉम्पैक्ट सीलबंद पूरी तरह से इंसुलेटेड आरएमयू उच्च आर्द्रता वाले तटीय वातावरण में कैसा प्रदर्शन करता है?

उत्तर: बहुत बढ़िया. क्योंकि पूरी तरह से इंसुलेटेड आरएमयू IP67 सुरक्षा के साथ पूरी तरह से सीलबंद स्टेनलेस स्टील टैंक का उपयोग करता है, नमी इन्सुलेशन डिब्बे में प्रवेश नहीं कर सकती है। किसी संघननरोधी हीटर की आवश्यकता नहीं है। ओपन-टाइप स्विचगियर की तुलना में यह एक बड़ा लाभ है, जो अक्सर उच्च आर्द्रता वाले क्षेत्रों में आंतरिक फ्लैशओवर से ग्रस्त होता है।

Q2: गैस रिसाव दर क्या है? क्या मुझे इसके जीवनकाल के दौरान फिर से भरने की आवश्यकता है?

उत्तर: हमारी विनिर्माण प्रक्रिया में प्रति वर्ष 0.1% से कम रिसाव दर सुनिश्चित करने के लिए हीलियम रिसाव परीक्षण शामिल है। सामान्य ऑपरेशन के तहत, 30 वर्षों के भीतर गैस रिफिलिंग की आवश्यकता नहीं होती है। प्रारंभिक चेतावनी के लिए एक वैकल्पिक सुविधा के रूप में कम दबाव वाला अलार्म शामिल किया गया है।

Q3: क्या कॉम्पैक्ट सीलबंद पूरी तरह से इंसुलेटेड आरएमयू आग से सुरक्षित है?

उत्तर: हाँ. टैंक 2 मिमी मोटे स्टेनलेस स्टील से बना है, और आंतरिक चाप परीक्षण यह सुनिश्चित करता है कि आंतरिक खराबी की दुर्लभ घटना में, चाप सामने या किनारों पर गर्म गैसों को बाहर निकाले बिना समाहित है। अग्नि-संवेदनशील अनुप्रयोगों (जैसे, अस्पताल, डेटा सेंटर) के लिए, हम एक वैकल्पिक निष्क्रिय अग्नि सुरक्षा कोटिंग भी प्रदान करते हैं।

Q4: क्या मैं इस RMU को अपने मौजूदा SCADA सिस्टम के साथ एकीकृत कर सकता हूँ?

उत्तर: बिल्कुल. कॉम्पैक्ट आरएमयू मोटर चालित ऑपरेटिंग तंत्र, सहायक संपर्क और संचार मॉड्यूल (आरएस485, मोडबस, आईईसी 61850 वैकल्पिक) का समर्थन करता है। वास्तविक समय की स्थिति, गलती और दबाव की स्थिति की दूर से निगरानी की जा सकती है।

Q5: आपके बीच क्या अंतर है?आरएमयूऔर पारंपरिक एयर-इंसुलेटेड कैबिनेट?

ए: पारंपरिक एयर-इंसुलेटेड कैबिनेट को नियमित सफाई, बड़ी निकासी दूरी और एंटी-कंडेनसेशन हीटिंग की आवश्यकता होती है। हमारा कॉम्पैक्ट सीलबंद पूरी तरह से इंसुलेटेड आरएमयू इन सभी आवश्यकताओं को समाप्त करता है - छोटे पदचिह्न, उच्च विश्वसनीयता, और 10-20 वर्षों में स्वामित्व की कम कुल लागत।

Q6: क्या आप 12 महीने की वारंटी देते हैं?

उत्तर: हां, हम शिपमेंट की तारीख से 12 महीने की मानक वारंटी प्रदान करते हैं, जिसे सशुल्क सेवा अनुबंध के तहत 24 या 36 महीने तक बढ़ाने का विकल्प होता है। वारंटी अवधि के दौरान, किसी भी विनिर्माण दोष की मरम्मत या प्रतिस्थापन निःशुल्क किया जाता है।

उत्पादन विवरण

टैंक और सीलिंग प्रक्रिया

कॉम्पैक्ट सीलबंद फुली इंसुलेटेड आरएमयू का टैंक 2 मिमी मोटे एआईएसआई 304 स्टेनलेस स्टील, लेजर-वेल्डेड और हीलियम-लीक-परीक्षण से निर्मित है। सीलिंग में हाइड्रोजनीकृत नाइट्राइल रबर (एचएनबीआर) से बनी दोहरी ओ-रिंग्स का उपयोग किया जाता है, जो बिना उम्र बढ़ने या टूटने के 30 से अधिक वर्षों तक लोच बनाए रखता है। आंशिक निर्वहन को खत्म करने के लिए सभी झाड़ियों को एम्बेडेड ढाल के साथ एपॉक्सी-कास्ट किया गया है।

इन्सुलेशन और आर्क रुकावट

लोड-ब्रेक स्विच एसएफ6 गैस में 0.04–0.05 एमपीए सापेक्ष दबाव पर संचालित होता है। पफ़र-प्रकार का आर्क बुझाने वाला डिज़ाइन 630A लोड करंट में रुकावट और केबल चार्जिंग करंट को बनाने/तोड़ने को सुनिश्चित करता है। ट्रांसफार्मर सुरक्षा के लिए वैकल्पिक वैक्यूम सर्किट ब्रेकर मॉड्यूल उपलब्ध हैं, जो "कॉम्बो" इकाई बनाने के लिए वर्तमान-सीमित फ़्यूज़ के साथ एकीकृत हैं।

परिचालन तंत्र

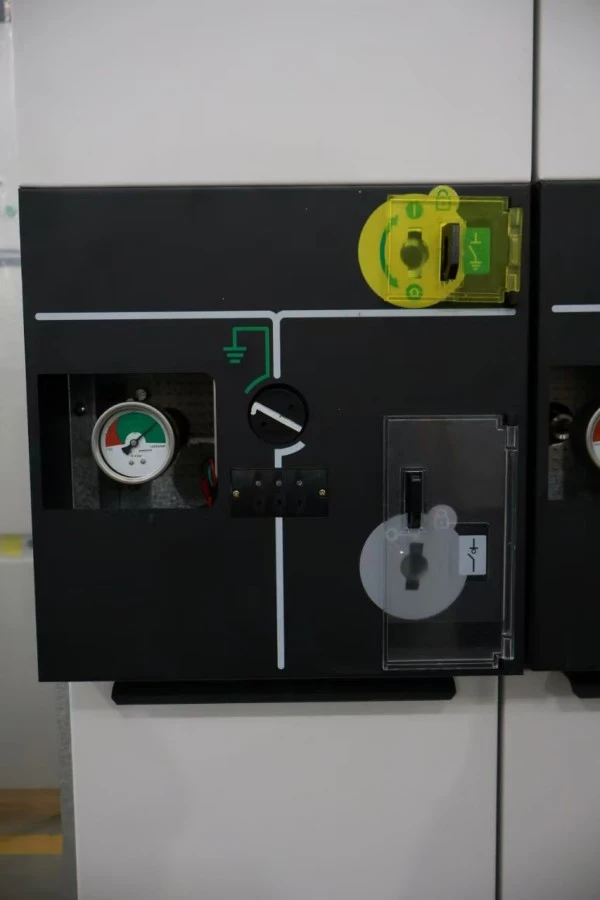

तीन-स्थिति स्विच (बंद/खुला/अर्थड) एक स्पष्ट स्थिति संकेतक के साथ स्प्रिंग-सहायता यांत्रिक तंत्र द्वारा संचालित होता है। सभी चलने वाले हिस्सों को टैंक के अंदर सील कर दिया जाता है, जिससे ऑक्सीकरण और धूल का संचय समाप्त हो जाता है। फ्रंट पैनल में निम्नलिखित को रोकने वाले यांत्रिक इंटरलॉक शामिल हैं:

1. लोड स्विच बंद होने पर अर्थ स्विच बंद करना

2. अर्थ स्विच खुला होने पर केबल कम्पार्टमेंट कवर खोलना

केबल कनेक्शन और अर्थिंग

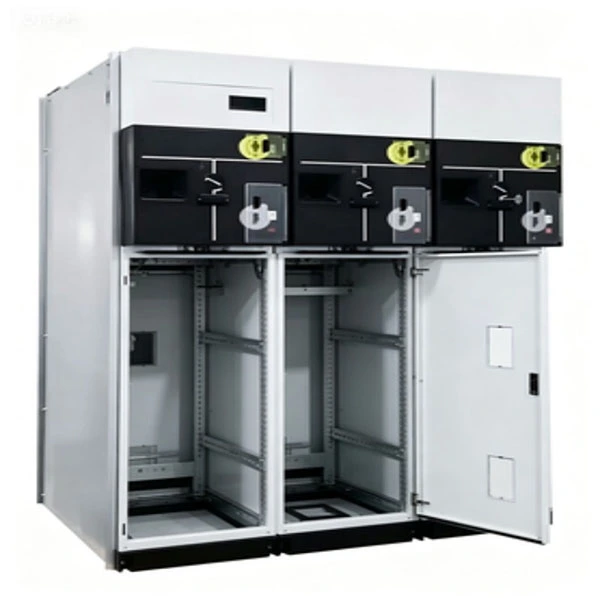

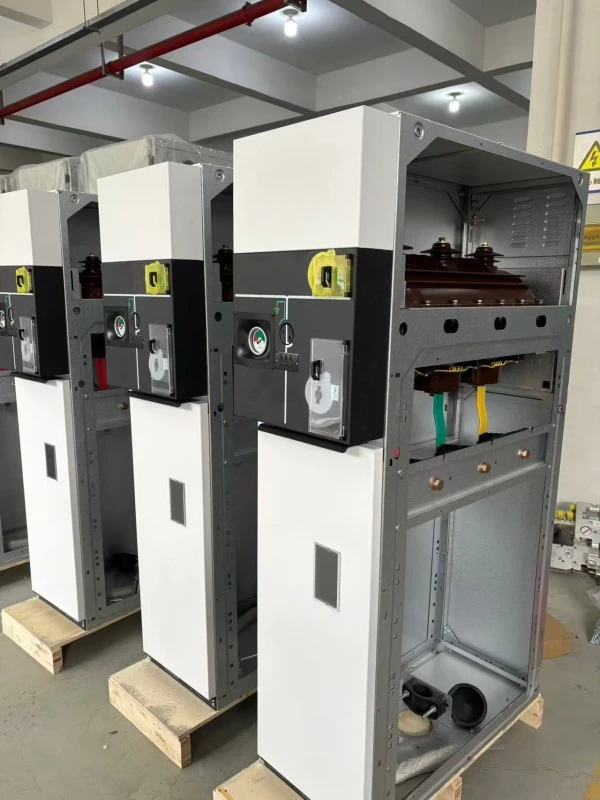

केबल डिब्बे स्ट्रेस कोन सपोर्ट के साथ एकल या समानांतर केबल के लिए डिज़ाइन किए गए हैं। मानक केबल बॉक्स हीट-सिकुड़न या कोल्ड-सिकुड़न समाप्ति स्वीकार करते हैं। सुरक्षा अनुपालन के लिए दोहरे अर्थिंग पॉइंट के साथ एक एकीकृत कॉपर अर्थ बार सभी इकाइयों में चलता है।

गुणवत्ता और परीक्षण आश्वासन

प्रत्येक कॉम्पैक्ट सीलबंद पूर्णतया इंसुलेटेड आरएमयू शिपमेंट से पहले नियमित परीक्षण से गुजरता है:

● मुख्य सर्किट प्रतिरोध माप

● पावर-फ़्रीक्वेंसी झेलने वाले वोल्टेज परीक्षण (12kV के लिए 42kV/1 मिनट; 24kV के लिए 65kV/1 मिनट)

● बिजली आवेग परीक्षण (12kV के लिए 75kV शिखर; 24kV के लिए 125kV शिखर)

● गैस रिसाव परीक्षण (हीलियम मास स्पेक्ट्रोमेट्री)

● यांत्रिक संचालन परीक्षण (200 चक्र)

● आंशिक निर्वहन माप (<5pC)

● आंतरिक आर्क सत्यापन (प्रकार परीक्षण, तृतीय-पक्ष प्रयोगशाला द्वारा किया गया)

● सभी उत्पाद IEC 62271-200, GB 3906, GB/T 11022, और GB/T 3804 का अनुपालन करते हैं।

पैकेजिंग एवं डिलिवरी

पैकेजिंग: शॉक-प्रूफ फोम और नमी अवरोधक के साथ लकड़ी के निर्यात बक्से। प्रत्येक इकाई को व्यक्तिगत रूप से वैक्यूम-सील प्लास्टिक में डेसिकेंट बैग के साथ लपेटा गया है।

सहायक उपकरण: ऑपरेशन हैंडल, अर्थिंग किट, अतिरिक्त ओ-रिंग्स, केबल लग्स और इंस्टॉलेशन मैनुअल।

डिलिवरी: एफओबी शंघाई या निंगबो। ऑर्डर की पुष्टि के 25-35 दिन बाद मानक डिलीवरी। अत्यावश्यक परियोजनाओं के लिए हवाई माल भाड़ा उपलब्ध है।
