XGN बॉक्स-प्रकार निश्चित प्रकार उच्च वोल्टेज स्विचगियर

यह उपकरण क्या है?

XGN बॉक्स-प्रकार निश्चित प्रकार का उच्च वोल्टेज स्विचगियर (XGN का अर्थ "बॉक्स-प्रकार निश्चित प्रकार" है) एक धातु-संलग्न है,इनडोर हाई-वोल्टेज स्विचगियरविधानसभा। इसका उपयोग मुख्य रूप से 6kV, 10kV, 20kV, या 35kV के रेटेड वोल्टेज और 50/60Hz की रेटेड आवृत्ति के साथ तीन-चरण एसी पावर सिस्टम में किया जाता है।

इससे क्या होता है?

इस उपकरण का उपयोग विद्युत ऊर्जा प्राप्त करने और वितरित करने के साथ-साथ बिजली लाइनों और ट्रांसफार्मर को नियंत्रित करने, सुरक्षा करने और निगरानी करने के लिए किया जाता है। ड्रॉ-आउट प्रकार के स्विचगियर के विपरीत, XGN बॉक्स-प्रकार निश्चित प्रकार के उच्च वोल्टेज स्विचगियर दृश्यमान अलगाव अंतराल के साथ फिक्स्ड-माउंटेड सर्किट ब्रेकर और डिस्कनेक्टिंग स्विच का उपयोग करता है, जो इसे कई मध्यम-स्तरीय औद्योगिक और वाणिज्यिक अनुप्रयोगों में बनाए रखने के लिए अधिक कठोर, लागत-प्रभावी और आसान बनाता है।

मॉडल कोड ब्रेकडाउन:

एक्सजीएन - बॉक्स-प्रकार फिक्स्ड प्रकार इंडोर मेटल-संलग्न

बॉक्स-प्रकार - पूरी तरह से संलग्न धातु आवास

निश्चित प्रकार - मुख्य स्विचिंग घटकों की निश्चित स्थापना

विशिष्ट अनुप्रयोग:

कारखानों, आवासीय परिसरों, शॉपिंग मॉल, अस्पतालों, डेटा केंद्रों और नवीकरणीय ऊर्जा स्टेशनों में बिजली वितरण कक्ष।

उत्पाद वर्णन

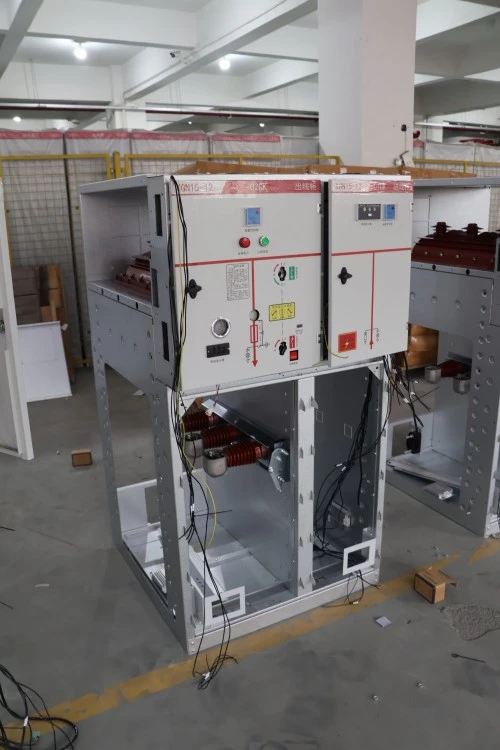

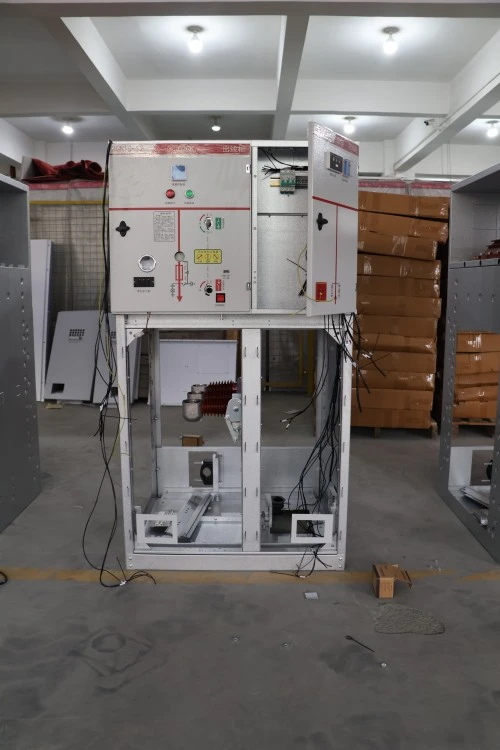

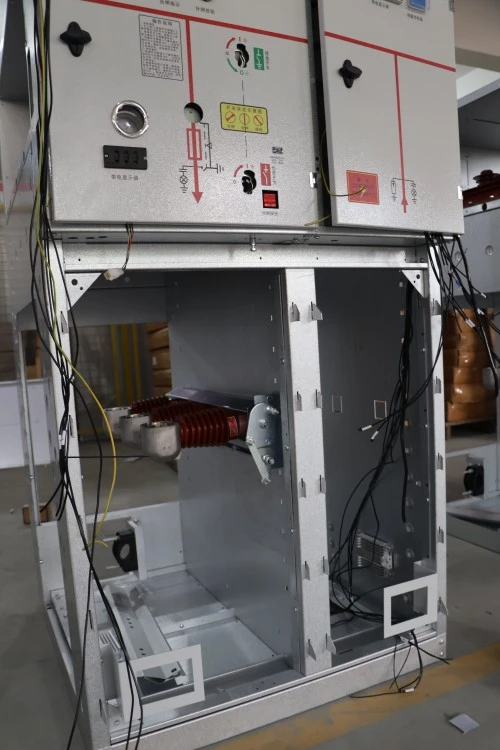

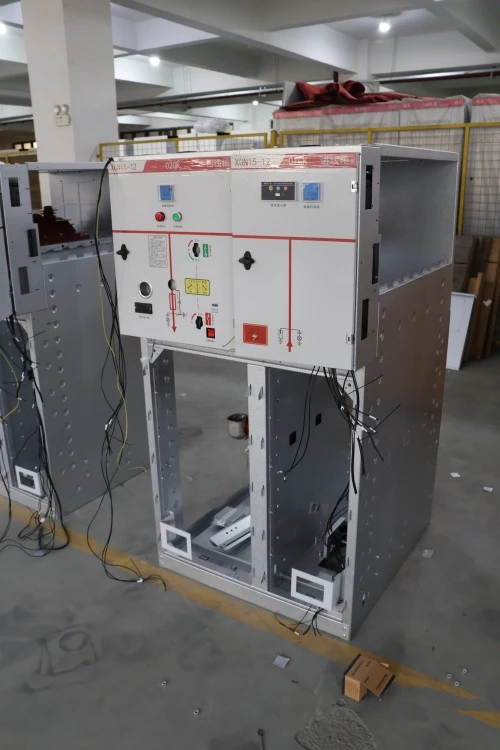

XGN बॉक्स-टाइप फिक्स्ड टाइप हाई वोल्टेज स्विचगियर एक मानकीकृत, किफायती और अत्यधिक विश्वसनीय स्विचगियर समाधान है। इसकी मुख्य संरचना में एक निश्चित-माउंट वैक्यूम सर्किट ब्रेकर, एक तीन-स्थिति आइसोलेटिंग स्विच, वर्तमान ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर और एक व्यापक इंटरलॉकिंग तंत्र शामिल है। घेरा उच्च गुणवत्ता वाले कोल्ड रोल्ड स्टील या स्टेनलेस स्टील से बना है, जो उत्कृष्ट संक्षारण प्रतिरोध के लिए इलेक्ट्रोस्टैटिक पाउडर से लेपित है।

मुख्य विद्युत पैरामीटर: रेटेड वोल्टेज 12kV (24kV/40.5kV वैकल्पिक), रेटेड करंट 3150A तक, शॉर्ट-सर्किट 40kA तक करंट झेल सकता है।स्विचगियरGB3906 और IEC62271‑200 मानकों का पूरी तरह से अनुपालन करता है।

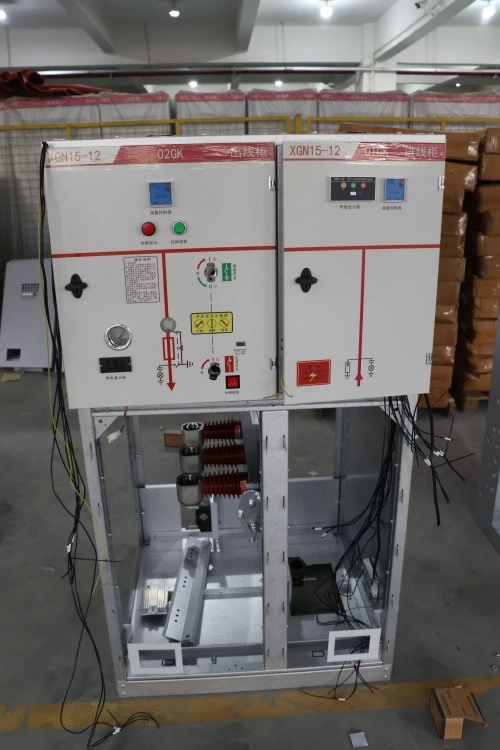

इसका कॉम्पैक्ट डिज़ाइन (सामान्य चौड़ाई 800 मिमी, गहराई 900 मिमी, ऊंचाई 2200 मिमी) मूल्यवान फर्श स्थान बचाता है। सुरक्षित संचालन सुनिश्चित करने के लिए सभी हाई-वोल्टेज डिब्बे पूरी तरह से बंद और इंटरलॉक किए गए हैं। फ्रंट पैनल में स्पष्ट नकल आरेख, संकेत लैंप और आपातकालीन यात्रा बटन शामिल हैं।

XGN बॉक्स-प्रकार निश्चित प्रकार का उच्च वोल्टेज स्विचगियर उन परियोजनाओं के लिए विशेष रूप से उपयुक्त है जहां सरल संचालन, कम अग्रिम लागत और आसान रखरखाव को ड्रॉ-आउट कॉन्फ़िगरेशन पर प्राथमिकता दी जाती है।

उत्पाद पैरामीटर (विनिर्देश)

उत्पाद विशेषता और अनुप्रयोग

प्रमुख विशेषताऐं

1. निश्चित प्रकार की सरलता - कम विफलता दर

कोई जटिल गतिमान रेल संरचना नहीं। XGN बॉक्स-प्रकार निश्चित प्रकार का उच्च वोल्टेज स्विचगियर बोल्टेड या डायरेक्ट-संपर्क कनेक्शन का उपयोग करता है, जो यांत्रिक विफलता जोखिमों को काफी कम करता है।

2. दृश्यमान डिस्कनेक्ट संपर्क - लॉकआउट/टैगआउट के लिए सुरक्षित

आइसोलेटिंग स्विच स्पष्ट रूप से दिखाई देने वाली संपर्क स्थिति प्रदान करता है। ऑपरेटर रखरखाव से पहले सर्किट पृथक्करण की पुष्टि कर सकते हैं - पुराने तेल-प्रकार या मिनी-प्रकार गियर पर एक महत्वपूर्ण सुरक्षा लाभ।

3. कॉम्पैक्ट और जगह बचाने वाला

12kV संस्करणों के लिए चौड़ाई 600 मिमी जितनी कम। सीमित स्थान वाले सबस्टेशनों में रेट्रोफिटिंग के लिए आदर्श।

4. पूरी तरह से इंटरलॉक्ड - गलत संचालन को रोकता है

सर्किट ब्रेकर, आइसोलेटिंग स्विच और फ्रंट कवर के बीच मैकेनिकल और इलेक्ट्रिकल इंटरलॉक "पांच-रोकथाम" आवश्यकताओं का अनुपालन करते हैं।

5. कठोर वातावरण के लिए अनुकूलनीय

एंटी-कंडेनसेशन हीटर और IP4X फ्रंट एनक्लोजर आर्द्र या धूल भरे वातावरण में विश्वसनीय संचालन सुनिश्चित करते हैं।

अनुप्रयोग क्षेत्र

● औद्योगिक संयंत्र - उत्पादन लाइनों के लिए बिजली की आपूर्ति

● वाणिज्यिक परिसर - मुख्य वितरण कक्ष

● डेटा केंद्र - बैकअप पावर स्विचिंग

● पवन/सौर ऊर्जा स्टेशन - मध्यम-वोल्टेज संग्रह

● अस्पताल - निश्चित गियर के साथ दोहरी पावर स्विचिंग

प्रश्नोत्तर

प्रश्न: आपके XGN बॉक्स-प्रकार के निश्चित प्रकार के उच्च वोल्टेज स्विचगियर और ड्रॉ-आउट प्रकार (जैसे KYN) के बीच क्या अंतर है?

उत्तर: बढ़िया सवाल है. XGN बॉक्स-टाइप फिक्स्ड टाइप हाई वोल्टेज स्विचगियर में फिक्स्ड-माउंटेड सर्किट ब्रेकर हैं। आप ब्रेकर को "रोल आउट" नहीं कर सकते, लेकिन आपको अधिक कठोर संरचना, कम प्रारंभिक लागत और सरल रखरखाव मिलता है। उन अनुप्रयोगों के लिए जहां उच्च उपलब्धता अतिरेक महत्वपूर्ण नहीं है (उदाहरण के लिए, प्रति वर्ष 500 से कम संचालन), निश्चित प्रकार अधिक किफायती और विश्वसनीय है।

दरवाजा।

उत्पादन विवरण

1. संलग्नक निर्माण

कोल्ड-रोल्ड स्टील प्लेट (≥2 मिमी मोटी) या 304 स्टेनलेस स्टील

घर में झुकना, वेल्डिंग करना और सतह का उपचार करना

इलेक्ट्रोस्टैटिक पाउडर कोटिंग (मोटाई ≥60μm, नमक स्प्रे परीक्षण ≥240h)

2. मुख्य घटक

फिक्स्ड-माउंट वैक्यूम सर्किट ब्रेकर (ब्रांड: लुगाओ / वैकल्पिक सीमेंस, एबीबी)

दृश्यमान ब्रेक के साथ तीन स्थिति वाला आइसोलेटिंग स्विच

कॉपर बसबार (टिनड या सिल्वर-प्लेटेड)

करंट/वोल्टेज ट्रांसफार्मर (सटीकता वर्ग 0.5 / 0.2एस)

3. आंतरिक वायरिंग

तार संख्या, टर्मिनल ब्लॉक और प्लास्टिक नलिकाएं स्पष्ट रूप से चिह्नित हैं

सेकेंडरी वायरिंग का 1 मिनट के लिए 2kV पर परीक्षण किया गया

सभी तार ज्वालारोधी और 105°C रेटेड हैं

4. फ़ैक्टरी परीक्षण

पावर फ़्रीक्वेंसी वोल्टेज परीक्षण का सामना करती है

मुख्य सर्किट प्रतिरोध माप

यांत्रिक संचालन परीक्षण (≥200 बार)

इंटरलॉक फ़ंक्शन सत्यापन

आंशिक निर्वहन माप (≤10pC)

एक्सजीएन बनाम केवाईएन स्विचगियर

XGN फिक्स्ड टाइप स्विचगियर और के बीच चयन करनाकेवाईएन निकासी योग्य स्विचगियर यह आपकी परियोजना आवश्यकताओं, रखरखाव रणनीति और बजट पर निर्भर करता है। XGN स्विचगियर उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जो विश्वसनीयता, सरल संचालन और कम निवेश लागत को प्राथमिकता देते हैं, जबकि KYN स्विचगियर लगातार रखरखाव या उच्च परिचालन लचीलेपन की आवश्यकता वाले सिस्टम के लिए बेहतर अनुकूल है।

प्रमाणीकरण और गुणवत्ता आश्वासन

● आईईसी 62271‑200 अनुपालक

● जीबी 3906 प्रमाणित

● आंतरिक चाप दोष परीक्षण (IAC A-FL) - वैकल्पिक

● ISO 9001:2015 फ़ैक्टरी प्रबंधन प्रणाली

● राष्ट्रीय उच्च वोल्टेज उपकरण परीक्षण स्टेशन (शीआन/बीजिंग) से परीक्षण रिपोर्ट टाइप करें

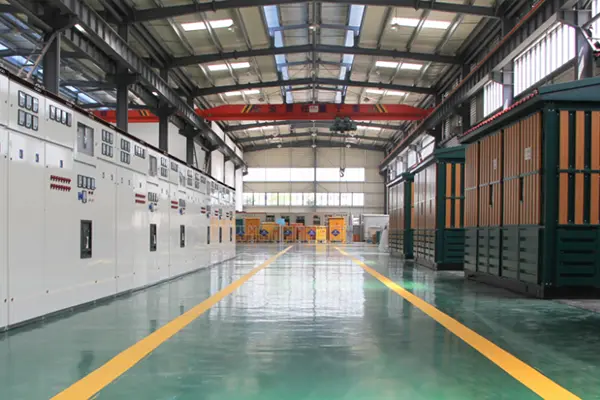

हमारा एक्सजीएन स्विचगियर सीएनसी लेजर कटिंग मशीनों, सीएनसी झुकने केंद्रों, रोबोटिक वेल्डिंग सिस्टम, कॉपर बसबार प्रसंस्करण लाइनों और व्यापक उच्च-वोल्टेज परीक्षण प्रयोगशालाओं से सुसज्जित एक आधुनिक उत्पादन सुविधा में निर्मित होता है। आपका एक्सजीएन बॉक्स-प्रकार निश्चित प्रकार का उच्च वोल्टेज स्विचगियर अंग्रेजी और चीनी दोनों में परीक्षण रिपोर्ट, वायरिंग आरेख और ऑपरेशन मैनुअल के पूरे सेट के साथ भेजा जाएगा।

प्रतिस्पर्धियों की तुलना में लाभ - लुगाओ को क्यों चुनें?

पैकेजिंग और डिलिवरी

पैकेजिंग मानक

● नमीरोधी फिल्म के साथ व्यक्तिगत उच्च शक्ति वाले प्लाईवुड केस

● घटकों के लिए आंतरिक फोम पैडिंग

● सभी आउटगोइंग टर्मिनल इंसुलेटिंग कैप से ढके हुए हैं

● बसबार अनुभागों को लेबल के साथ अलग से पैक किया गया

नौवहन के निशान

● ऑर्डर संख्या, गंतव्य, वजन, "फ्रैजाइल" और "नो स्टैक" संकेत

डिलिवरी विकल्प

● एफओबी निंगबो/शंघाई

● लीड समय: मानक कॉन्फ़िगरेशन के लिए 15-25 दिन

बिक्री उपरांत सेवा प्रतिबद्धता

● वारंटी अवधि - शिपमेंट तिथि से 12 महीने (सेवा अनुबंध के तहत 24 या 36 महीने तक बढ़ाई जा सकती है)

● तकनीकी सहायता - आजीवन निःशुल्क परामर्श; व्यावसायिक दिनों के दौरान 2 घंटे के भीतर दूरस्थ समस्या निवारण

● फ़ील्ड सेवा - स्थापना मार्गदर्शन उपलब्ध; आवश्यकतानुसार ऑनसाइट गलती से निपटना (वारंटी के दौरान निःशुल्क)

● स्पेयर पार्ट्स की आपूर्ति - सामान्य भागों का स्टॉक; तत्काल ऑर्डर के लिए अगले दिन कूरियर डिलीवरी
