हाई वोल्टेज फिक्स्ड एसी मेटल संलग्न स्विचगियर

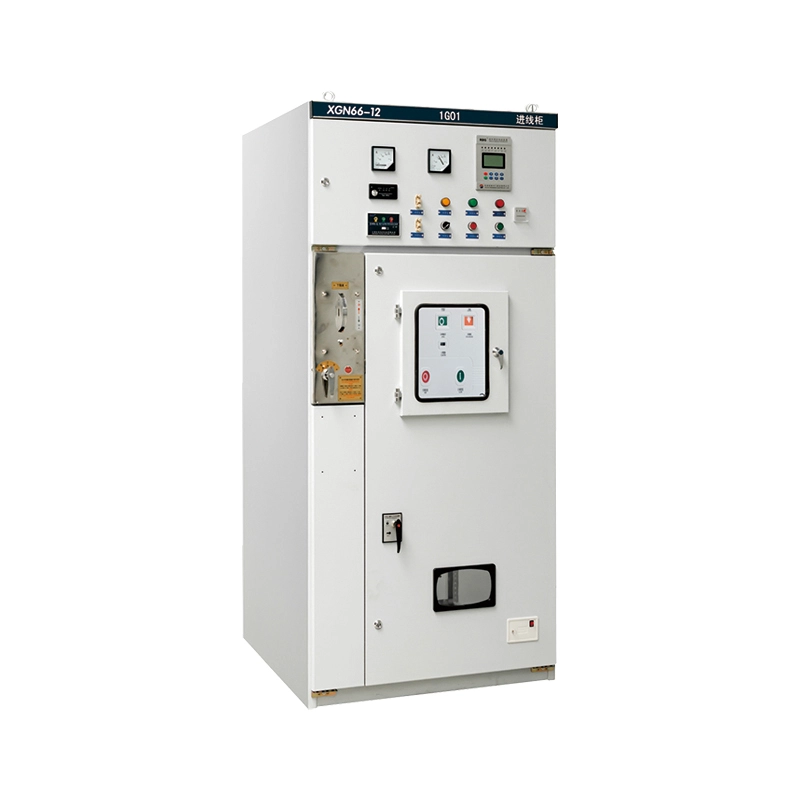

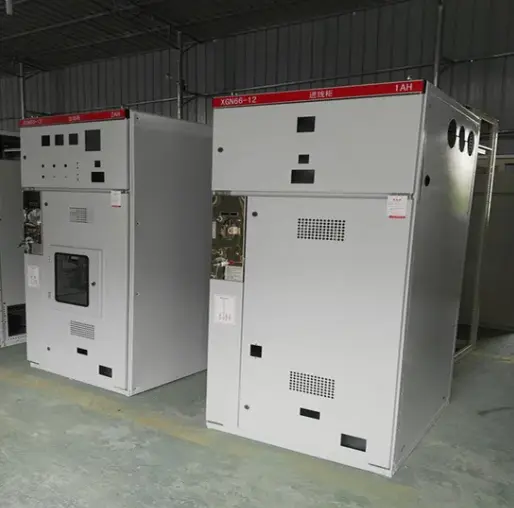

हाई वोल्टेज फिक्स्ड एसी मेटल एनक्लोज्ड स्विचगियर (मॉडल: XGN66-12) स्विचगियर का एक इनडोर, एयर-इंसुलेटेड पूरा सेट है। इसे 3.6kV, 7.2kV और 12kV के रेटेड वोल्टेज पर चलने वाले तीन-चरण AC 50/60Hz पावर सिस्टम के लिए डिज़ाइन किया गया है।

खींचने योग्य वेरिएंट के विपरीत, यह फिक्स्ड एसी मेटल एनक्लोज्ड स्विचगियर एक फिक्स्ड-माउंटेड वैक्यूम सर्किट ब्रेकर और एक संरचित आइसोलेशन सिस्टम का उपयोग करता है। यह डिज़ाइन दर्शन मुख्य सर्किट कनेक्शन को सरल बनाता है, यांत्रिक स्थिरता को बढ़ाता है, और सुरक्षा से समझौता किए बिना लागत प्रभावी समाधान प्रदान करता है। बाड़े को उच्च शक्ति वाले कोल्ड रोल्ड स्टील प्लेटों से निर्मित किया जाता है, एक मजबूत संरचना बनाने के लिए वेल्डेड और बोल्ट किया जाता है जो परिवहन और संचालन के दौरान विरूपण का प्रतिरोध करता है। यह ग्रिड से विद्युत ऊर्जा प्राप्त करने और इसे ट्रांसफार्मर, मोटर और अन्य उच्च-वोल्टेज भार में वितरित करने के लिए महत्वपूर्ण इंटरफ़ेस के रूप में कार्य करता है, जो एक एकल, कॉम्पैक्ट पदचिह्न में एकीकृत नियंत्रण, मीटरिंग और सुरक्षा कार्यों की पेशकश करता है।

उत्पाद विशेषता और अनुप्रयोग

मुख्य विशेषताएं (प्रश्नोत्तर शैली)

प्रश्न: इस हाई वोल्टेज फिक्स्ड एसी मेटल एनक्लोज्ड स्विचगियर का "फिक्स्ड" डिज़ाइन निकासी योग्य प्रकारों से बेहतर क्या है?

ए: सादगी और ताकत। क्योंकि मुख्य घटक तय हो गए हैं, प्राथमिक सर्किट कनेक्शन अधिक मजबूत हैं और चलती ठेले से जुड़े संपर्क पहनने के मुद्दों की संभावना कम है। यह डिज़ाइन छोटे कैबिनेट वॉल्यूम (पारंपरिक डिज़ाइनों की तुलना में लगभग 50% छोटा) की अनुमति देता है, जो इसे अंतरिक्ष-सीमित इनडोर सबस्टेशनों के लिए बिल्कुल सही बनाता है। यह आम तौर पर गलत संचालन को रोकने के लिए "पांच-प्रूफ" इंटरलॉकिंग तंत्र को बनाए रखते हुए कम प्रारंभिक खरीद लागत प्रदान करता है।

प्रश्न: लुगाओ पावर परिचालन कर्मियों की सुरक्षा कैसे सुनिश्चित करता है?

उत्तर: सुरक्षा यांत्रिकी में अंतर्निहित है।स्विचगियरमुख्य स्विच, डिस्कनेक्टर और कैबिनेट दरवाजे के बीच एक अनिवार्य यांत्रिक लॉकिंग सिस्टम से सुसज्जित है। हाई वोल्टेज फिक्स्ड एसी मेटल एनक्लोज्ड स्विचगियर में एक दृश्यमान ब्रेकिंग पॉइंट (आइसोलेटिंग स्विच) की सुविधा है, जो ऑपरेटरों को वैश्विक विद्युत सुरक्षा मानकों का अनुपालन करते हुए, रखरखाव से पहले बिजली बंद होने की पुष्टि करने की अनुमति देता है। इसके अलावा, GN30-12 डिस्कनेक्टर जैसे घटक आर्क फ्लैश एक्सपोज़र को रोकने के लिए पूरी तरह से संलग्न हैं।

प्रश्न: इस उत्पाद का उपयोग किस वातावरण में किया जा सकता है?

उत्तर: यह उत्पाद कठोर औद्योगिक वातावरण के लिए डिज़ाइन किया गया है। यह -25°C से +40°C तक के तापमान और 1000 मीटर तक की ऊंचाई (उच्च ऊंचाई के लिए अनुकूलन) में विश्वसनीय रूप से काम करता है। इसका व्यापक रूप से उपयोग किया जाता है:

1. पावर प्लांट और सबस्टेशन: मुख्य इनकमिंग/आउटगोइंग इकाई के रूप में।

2. औद्योगिक एवं खनन उद्यम: भारी मशीनरी और ट्रांसफार्मर को नियंत्रित करने के लिए।

3. ऊंची इमारतें: बेसमेंट या तकनीकी मंजिलों में बिजली वितरण कक्षों के लिए।

4. नवीकरणीय ऊर्जा: पवन या सौर खेतों के लिए एक सिंक्रनाइज़ेशन बिंदु के रूप में।

प्रश्न: क्या यह हाई वोल्टेज फिक्स्ड एसी मेटल संलग्न स्विचगियर आसान रखरखाव का समर्थन करता है?

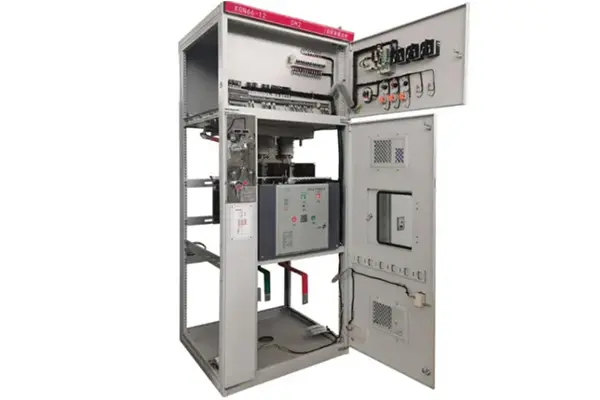

उत्तर: बिल्कुल. "निश्चित" होने के बावजूद, रखरखाव सीधा है। फ्रंट पैनल सर्किट ब्रेकर डिब्बे तक आसान पहुंच की अनुमति देता है, और बसबार कक्ष शीर्ष पर अलग किया गया है। फ़्यूज़ प्रतिस्थापन (फ़्यूज़ संयोजनों में) सरल और सुरक्षित है।

उत्पादन विवरण एवं गुणवत्ता आश्वासन

तकनीकी शिल्प कौशल

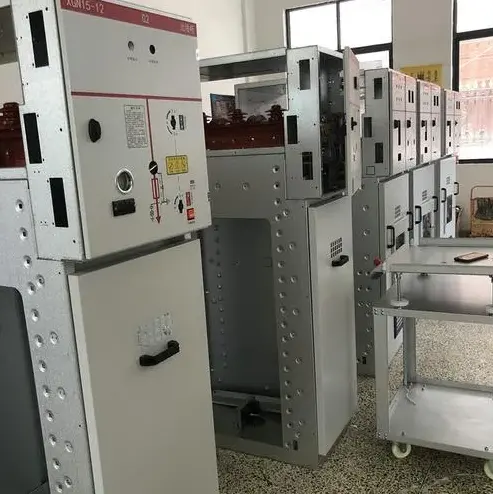

● उन्नत विनिर्माण: धातु के बाड़े को सीएनसी पंचिंग, झुकने और कतरनी मशीनों का उपयोग करके संसाधित किया जाता है, जिससे उच्च परिशुद्धता और अंतर-परिवर्तनशीलता सुनिश्चित होती है। फ़्रेम को उच्च शक्ति वाले बोल्ट के साथ इकट्ठा किया गया है, जो वेल्डिंग विरूपण को समाप्त करता है।

● इन्सुलेशन प्रदर्शन: सिस्टम प्राथमिक इन्सुलेशन माध्यम के रूप में हवा का उपयोग करता है। हालाँकि, अनुकूलित बसबार फेज़ स्पेसिंग और हाई-क्रीपेज इंसुलेटर के उपयोग के माध्यम से, हाई वोल्टेज फिक्स्ड एसी मेटल एनक्लोज्ड स्विचगियर 42kV पावर फ्रीक्वेंसी झेलने वाले वोल्टेज टेस्ट को आसानी से पास कर लेता है।

● इंटरलॉकिंग तंत्र: हम एक विश्वसनीय "पांच-रोकथाम" इंटरलॉक प्रणाली का उपयोग करते हैं:

1. अर्थिंग स्विच बंद होने पर ब्रेकर को बंद होने से रोकता है।

2. ब्रेकर बंद होने पर अर्थिंग स्विच को बंद होने से रोकता है।

3. यदि ब्रेकर सक्रिय है तो आगे/पीछे के पैनल को खुलने से रोकता है।

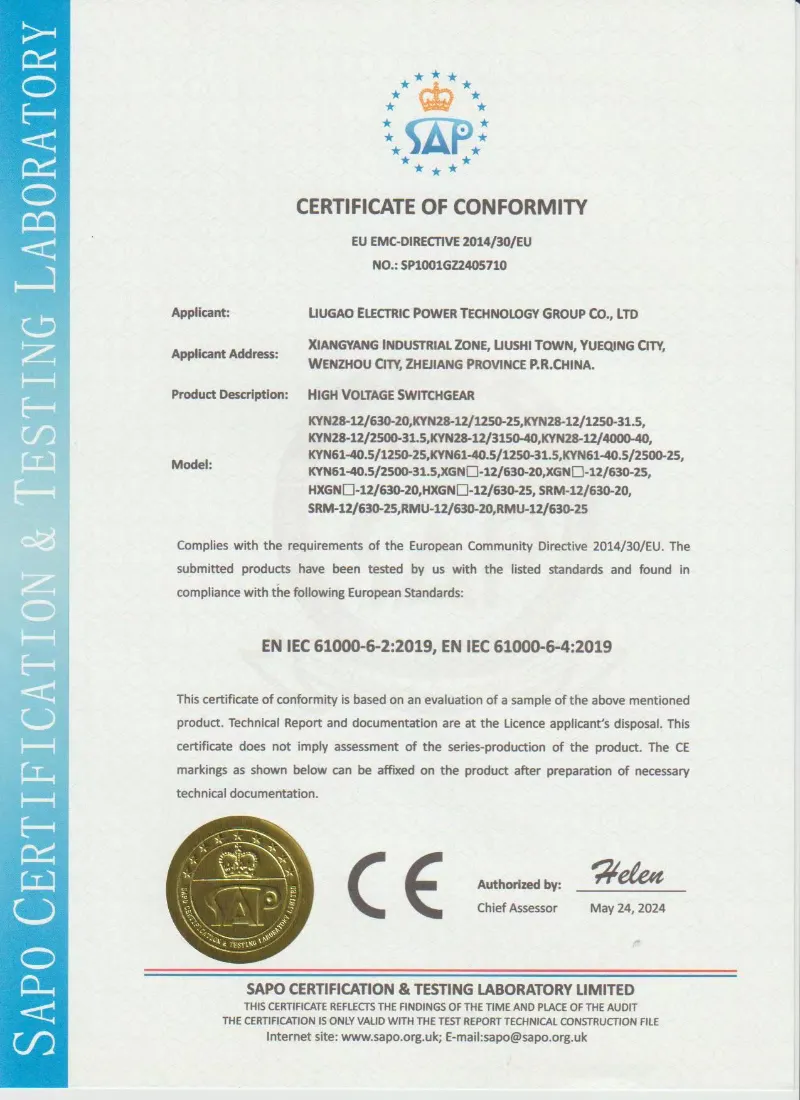

प्रमाणपत्र

● लुगाओ पावर कंपनी लिमिटेडसख्त अंतरराष्ट्रीय दिशानिर्देशों का पालन करता है। हमारी XGN66-12 श्रृंखला पूरी तरह से टाइप-परीक्षणित है और IEC 62271-200 (एसी मेटल-संलग्न स्विचगियर और कंट्रोलगियर) का अनुपालन करती है। हम अपनी उत्पादन सुविधा के लिए ISO 9001 प्रमाणन भी रखते हैं, जिससे लगातार गुणवत्ता सुनिश्चित होती है।

उत्पाद पैरामीटर (विनिर्देश)

सही रेटिंग का चयन करना महत्वपूर्ण है. 12kV पर 1000kVA ट्रांसफार्मर के लिए, हम संभावित दोष धाराओं को प्रभावी ढंग से संभालने के लिए 25kA कम समय तक झेलने की क्षमता के साथ 630A रेटेड करंट की सलाह देते हैं। लोड-विशिष्ट गणनाओं के लिए हमारे इंजीनियरों से परामर्श लें।

लुगाओ पावर कंपनी लिमिटेड को क्यों चुनें?

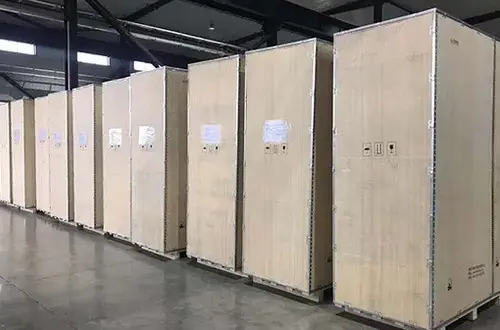

सिद्ध निर्यात विशेषज्ञता:पिछले 5 वर्षों में फिलीपींस, वियतनाम, सऊदी अरब और नाइजीरिया में 500 से अधिक इकाइयों को सफलतापूर्वक तैनात करने के साथ, हमारे पैकेजिंग समाधान (प्रबलित स्टील क्रेट और वीसीआई एंटी-जंग फिल्म सहित) लंबी दूरी के समुद्री माल और आर्द्र बंदरगाह भंडारण के लिए युद्ध-परीक्षण किए गए हैं।

वास्तविक अनुकूलन:आरएएल रंग मिलान से परे, हम आपकी मौजूदा सुरक्षा रिले योजनाओं (एबीबी/सीमेंस/श्नाइडर संगत) में फिट होने के लिए अनुरूपित सीटी/वीटी अनुपात और सहायक संपर्क कॉन्फ़िगरेशन प्रदान करते हैं।

चुस्त आपूर्ति श्रृंखला:हमारे स्थानीय घटक पारिस्थितिकी तंत्र का लाभ उठाते हुए, हम प्रमुख घटकों (वीएस1/जेडएन63 वैक्यूम इंटरप्टर्स) की गुणवत्ता से समझौता किए बिना, 15-20 दिन के लीड समय की गारंटी देते हैं, जो यूरोपीय समकक्षों की तुलना में काफी तेज है।

बिक्री के बाद प्रतिक्रिया

हॉटलाइन:तकनीकी प्रश्नों का उत्तर 2 घंटे (24/7) के भीतर दिया गया।

पुर्जों की रसद:महत्वपूर्ण स्पेयर पार्ट्स 48 घंटों के भीतर डीएचएल/फेडएक्स के माध्यम से भेज दिए गए।

डिजिटल दस्तावेज़ीकरण:हम जहाज प्रस्थान से पहले क्लाउड लिंक के माध्यम से पूर्ण अंग्रेजी वायरिंग आरेख, एसएलडी और ऑपरेशन मैनुअल प्रदान करते हैं, जिससे आपकी साइट टीम को पहले से तैयारी करने में मदद मिलती है।
