35kV KYN सबस्टेशन बख़्तरबंद निकासी योग्य प्रकार स्विचगियर

लुगाओ पावर कंपनी लिमिटेड आपको 35kV KYN सबस्टेशन बख्तरबंद निकासी योग्य प्रकार स्विचगियर खरीदने के लिए आमंत्रित करती है - 35kV प्राथमिक वितरण के लिए एक हेवी-ड्यूटी, आर्क-प्रतिरोधी, धातु-क्लैड समाधान। पूरी तरह से बख्तरबंद निर्माण, वास्तविक निकासी योग्य ब्रेकर ट्रॉलियों और पांच-रोकथाम इंटरलॉकिंग के साथ, यह परिचालन सुरक्षा की गारंटी देता है, आर्क फ्लैश जोखिम को कम करता है, और तेजी से ब्रेकर प्रतिस्थापन को सक्षम बनाता है। आज ही अपने 35kV सबस्टेशन को फेल-सेफ स्विचिंग के साथ अपग्रेड करें।

जांच भेजें

उत्पाद वर्णन

यह उपकरण क्या है?

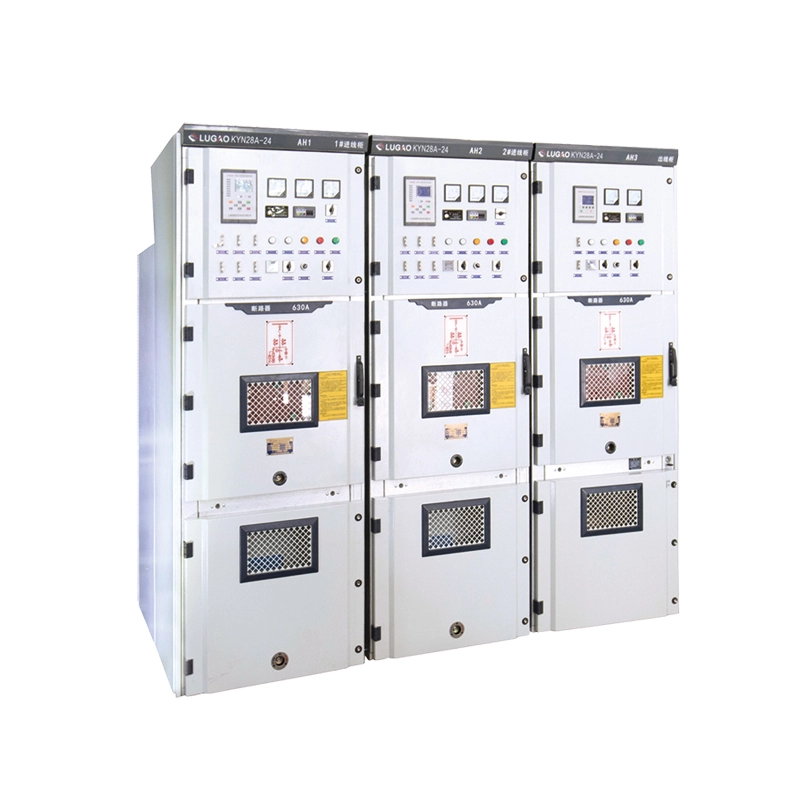

35kV KYN सबस्टेशन बख्तरबंद निकासी योग्य प्रकार का स्विचगियर एक फैक्ट्री-असेंबल, धातु-संलग्न है,इनडोर हाई-वोल्टेज स्विचगियर40.5kV (35kV नाममात्र) तीन-चरण एसी पावर सिस्टम के लिए डिज़ाइन किया गया। यह KYN श्रृंखला से संबंधित है और इसका उपयोग उपयोगिता सबस्टेशनों, औद्योगिक बिजली संयंत्रों, बड़े वाणिज्यिक परिसरों और नवीकरणीय ऊर्जा संग्रह स्टेशनों में किया जाता है।

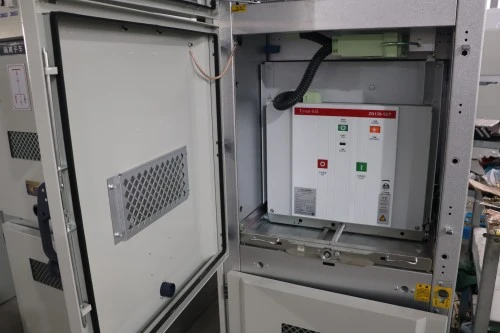

फिक्स्ड-टाइप स्विचगियर के विपरीत जहां ब्रेकरों को जगह-जगह बोल्ट किया जाता है, इस बख्तरबंद निकासी योग्य प्रकार में एक चलती ब्रेकर ट्रॉली होती है जिसे तीन अलग-अलग स्थितियों में घुमाया जा सकता है: संचालन, परीक्षण/पृथक, और वापस ले लिया गया। यह डिज़ाइन पूरे बसबार को डी-एनर्जेट किए बिना एक दोषपूर्ण ब्रेकर को मिनटों के भीतर बदलने की अनुमति देता है - निरंतर बिजली आपूर्ति के लिए एक महत्वपूर्ण लाभ।

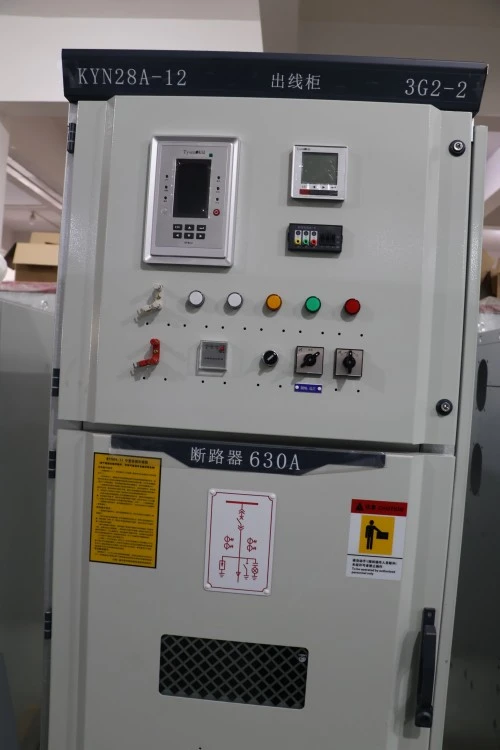

35kv Kyn Substation Armored Withdrawable Type Switchgear

इससे क्या होता है?

इस उपकरण का मुख्य कार्य ट्रांसफार्मर या ओवरहेड लाइन से 35kV आने वाली बिजली प्राप्त करना, सर्किट ब्रेकरों के साथ डाउनस्ट्रीम नेटवर्क की सुरक्षा करना और मध्यम-वोल्टेज मोटर्स, माध्यमिक ट्रांसफार्मर, कैपेसिटर बैंक या बड़े औद्योगिक भार जैसे आउटगोइंग फीडरों को बिजली वितरित करना है। 35kV KYN सबस्टेशन बख्तरबंद निकासी योग्य प्रकार का स्विचगियर भी प्रदान करता है:

● अलगाव - सुरक्षित रखरखाव के लिए दृश्यमान वियोग

● सुरक्षा - रिले या आईईडी के माध्यम से ओवरकरंट, अर्थ फॉल्ट और शॉर्ट-सर्किट ट्रिपिंग

● मीटरिंग - सबस्टेशन SCADA के लिए वोल्टेज और वर्तमान माप

● इंटरलॉकिंग - मानवीय त्रुटि को खत्म करने के लिए यांत्रिक पांच-रोकथाम प्रणाली

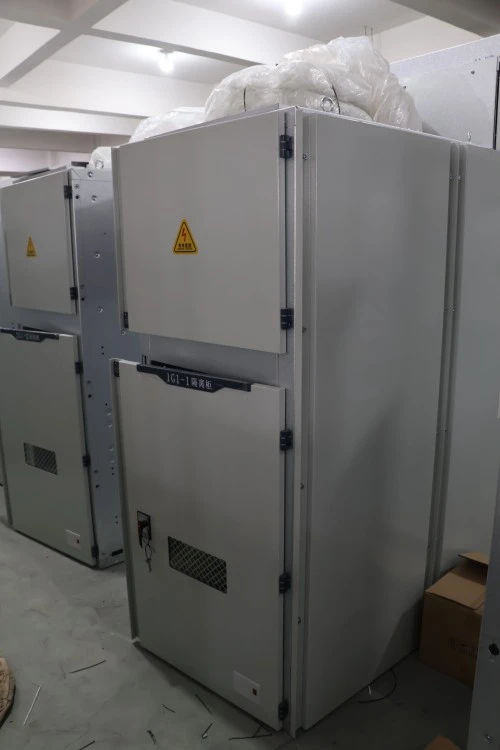

35kv Kyn Substation Armored Withdrawable Type Switchgear

मॉडल कोड का टूटना

प्रतीक	अर्थ
35kV	रेटेड वोल्टेज वर्ग (40.5kV अधिकतम)
केवाईएन	के - मेटल-क्लैड, वाई - निकासी योग्य, एन - इनडोर
सबस्टेशन	प्राथमिक सबस्टेशन ड्यूटी के लिए डिज़ाइन किया गया
बख़्तरबंद	स्टील प्लेटें अलग डिब्बे (ब्रेकर, बसबार, केबल, रिले)
निकासी योग्य प्रकार	रोलिंग ट्रॉली पर लगा ब्रेकर
स्विचगियर	पूर्ण स्विचिंग और सुरक्षा असेंबली

उत्पाद सुविधा और अनुप्रयोग

उत्पाद सुविधा

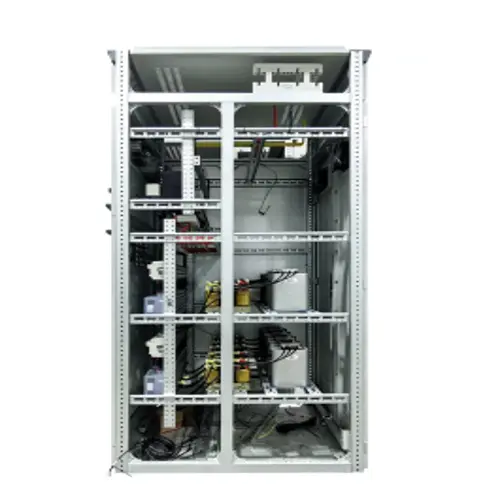

फ़ीचर 1: वास्तविक बख्तरबंद निकासी योग्य निर्माण

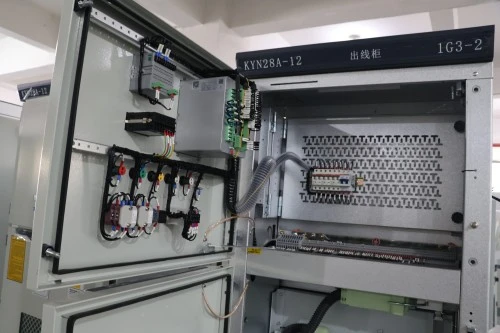

निकासी योग्य धातु-संलग्न स्विचगियर में ब्रेकर, बसबार, केबल समाप्ति और कम वोल्टेज नियंत्रण के लिए अलग-अलग स्टील-प्लेट डिब्बे होते हैं। प्रत्येक डिब्बे को ग्राउंड किया गया है और आर्क फ्लैश प्रसार से अलग किया गया है।

फ़ीचर 2: पाँच-रोकथाम मैकेनिकल इंटरलॉकिंग

पांच-रोकथाम प्रणाली पूरी तरह से यांत्रिक है, सॉफ्टवेयर पर निर्भर नहीं है। यह शारीरिक रूप से रोकता है:

1. ग्राउंडिंग स्विच बंद करके ब्रेकर को बंद करना

2. ब्रेकर बंद होने पर सामने का कवर खोलना

3. लाइव होने पर ब्रेकर को स्थितियों के बीच ले जाना

4. लाइव कंडक्टर के साथ ऑपरेटिंग ग्राउंडिंग स्विच

5. नियंत्रण शक्ति के बिना ब्रेकर बंद करना

फ़ीचर 3: हाई आर्क फ़ॉल्ट कन्टेनमेंट

आंतरिक आर्क वर्गीकरण (IAC) का 1 सेकंड के लिए 31.5kA पर परीक्षण किया गया। आर्क सीधे दबाव को ऊपर की ओर और ऑपरेटरों से दूर फ़्लैप करता है।

फ़ीचर 4: हाई-वोल्टेज इन्सुलेशन विश्वसनीयता

चरण-दर-चरण और चरण-दर-चरण मंजूरी IEC 62271-200 न्यूनतम से अधिक है। सभी बसबार हीट-श्रिंक इंसुलेटेड हैं या एंटी-कोरोना परिरक्षण से ढके हुए हैं।

फ़ीचर 5: इंटेलिजेंट मॉनिटरिंग और रिमोट ऑपरेशन

RS485/Modbus या IEC 61850 GOOSE मैसेजिंग के साथ मानक IED (बुद्धिमान इलेक्ट्रॉनिक उपकरण)। ब्रेकर की स्थिति, स्प्रिंग चार्ज स्थिति, एसएफ 6 (यदि उपयोग किया जाता है), तापमान और आंशिक निर्वहन की वास्तविक समय की निगरानी।

उत्पाद विशिष्टताएँ

पैरामीटर	35kV KYN सबस्टेशन बख़्तरबंद निकासी योग्य प्रकार स्विचगियर - विशिष्ट मूल्य
रेटेड वोल्टेज	40.5kV (35kV सिस्टम)
रेटेड आवृत्ति	50 हर्ट्ज / 60 हर्ट्ज
रेटेड इन्सुलेशन स्तर	95kV (1 मिनट पावर फ्रीक्वेंसी) / 185kV (बिजली आवेग)
रेटेड वर्तमान (मुख्य बस)	630ए, 1250ए, 1600ए, 2000ए, 2500ए, 3150ए
रेटेड करंट (सर्किट ब्रेकर)	3150A तक
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट	25kA / 31.5kA
रेटेड शॉर्ट-टाइम करंट झेलें	25kA / 31.5kA (4s)
रेटेड पीक करंट झेलने योग्य	63kA/80kA
रेटेड शॉर्ट-सर्किट मेकिंग करंट	63kA/80kA
आंतरिक आर्क वर्गीकरण (वैकल्पिक)	आईएसी एएफएलआर 31.5kA/1s
सुरक्षा की डिग्री	IP4X (संलग्नक), IP2X (कम्पार्टमेंट खुला)
मुख्य बसबार सामग्री	उच्च चालकता T2 कॉपर (टिन या सिल्वर प्लेटेड)
सर्किट ब्रेकर प्रकार	वैक्यूम सर्किट ब्रेकर (निकासी योग्य प्रकार)
परिचालन तंत्र	स्प्रिंग-चार्ज मोटर तंत्र
सहायक नियंत्रण वोल्टेज	DC 110V/220V या AC 110V/220V (वैकल्पिक)
संचार प्रोटोकॉल	मोडबस आरटीयू, आईईसी 61850 (वैकल्पिक)
केबल प्रविष्टि	निचली प्रविष्टि (शीर्ष प्रविष्टि वैकल्पिक)
स्थापना प्रकार	इनडोर, मेटल-क्लैड, बख्तरबंद निकासी योग्य
यांत्रिक जीवन	≥10,000 संचालन
विद्युत जीवन	रेटेड शॉर्ट-सर्किट करंट पर 30 ब्रेकिंग ऑपरेशन तक
आयाम (विशिष्ट पैनल)	1400 × 2800 × 2600 मिमी (डब्ल्यू × डी × एच) (अनुकूलन योग्य)
वज़न (लगभग)	प्रति पैनल 1200-1800 किग्रा
परिवेश का तापमान	-25°C से +40°C
सापेक्षिक आर्द्रता	≤95% (गैर संघनक)
स्थापना ऊंचाई	≤1000 मीटर (उच्च ऊंचाई अनुरोध पर उपलब्ध)
लागू मानक	आईईसी 62271-200, आईईसी 62271-100, आईईसी 60529, जीबी 3906, डीएल/टी 404
सेवा जीवन	30+ वर्ष (सामान्य परिचालन स्थितियों के तहत)

प्रतिस्पर्धियों की अपेक्षा लुगाओ पावर कंपनी लिमिटेड को क्यों चुनें?

पहलू	विशिष्ट प्रतियोगी	लुगाओ 35kV KYN सबस्टेशन बख्तरबंद निकासी योग्य प्रकार स्विचगियर
स्टील की मोटाई (बख्तरबंद प्लेटें)	2.0 मिमी	2.5 मिमी (आर्क-रेटेड डिब्बों के लिए 3.0 मिमी)
बसबार सामग्री	एल्यूमीनियम या पुनर्नवीनीकरण तांबा	ईटीपी कॉपर, मिल परीक्षण प्रमाणपत्र प्रदान किया गया
इन्सुलेटर प्रकार	मानक एपॉक्सी	हाइड्रोफोबिक साइक्लोएलिफैटिक एपॉक्सी (एंटी-ट्रैकिंग)
रैकिंग तंत्र	कृमि गियर (जल्दी खराब हो जाता है)	टॉर्क लिमिटर के साथ स्क्रू-जैक (10,000+ चक्र)
द्वितीयक वायरिंग	कोई लेबलिंग या फेरूल नहीं	क्रमांकित फेरूल, वायर डक्ट, अतिरिक्त टर्मिनल
आर्क परीक्षण दस्तावेज़ीकरण	उपलब्ध नहीं कराया गया या अनुकरण नहीं किया गया	तृतीय-पक्ष IAC रिपोर्ट शामिल है
लीड समय (20 पैनल)	10-12 सप्ताह	6-8 सप्ताह (5 सप्ताह तक शीघ्र उपलब्ध)
बिक्री के बाद प्रतिक्रिया	72 घंटे सामान्य	24 घंटे दूरस्थ निदान, 48 घंटे पुर्जे प्रेषण

ग्राहक बार-बार हमें क्यों चुनते हैं:

हम इन्सुलेशन क्लीयरेंस, बसबार सामग्री, या इंटरलॉकिंग मजबूती पर कोई कोताही नहीं बरतते। हमारे कारखाने से निकलने वाला प्रत्येक KYN स्विचगियर पूर्ण 95kV प्रतिरोध परीक्षण से गुजरता है - कम वोल्टेज "नियमित" परीक्षण नहीं। हम सीएडी और पीडीएफ में पैनल-विशिष्ट वायरिंग आरेख भी प्रदान करते हैं, सामान्य टेम्पलेट नहीं।

पैकेजिंग, डिलिवरी और बिक्री के बाद सेवा

पैकेजिंग

प्रत्येक 35kV KYN सबस्टेशन बख्तरबंद निकासी योग्य प्रकार का स्विचगियर पैनल VCI एंटी-रस्ट पेपर + प्लास्टिक फिल्म में लपेटा गया है

1. फिर सभी कोनों और किनारों पर फोम पैडिंग के साथ धूमन-प्रमाणित प्लाईवुड क्रेट में संलग्न करें

2. ब्रेकर ट्रॉली को परिवहन ब्रैकेट के साथ बंद करके वापस ले ली गई स्थिति में भेज दिया जाता है

3. बसबारों को अलग किया जाता है, व्यक्तिगत रूप से लपेटा जाता है, चरण और पैनल नंबर द्वारा लेबल किया जाता है

4. सेकेंडरी प्लग, रैकिंग हैंडल, अर्थिंग कुंजी और अतिरिक्त फ़्यूज़ एलवी डिब्बे के अंदर एक मौसम प्रतिरोधी सहायक बॉक्स में पैक किए गए हैं

5. नमी-संवेदनशील शिपमेंट (समुद्री माल) के लिए सिलिका जेल डेसिकेंट बैग जोड़े गए

शिपिंग

1. समुद्री माल ढुलाई: 40 फीट एचसी कंटेनर में 6-8 पैनल होते हैं (आयामों के आधार पर)

2. भूमि माल ढुलाई: एंटी-वाइब्रेशन एयर बैग और स्ट्रैपिंग के साथ फ्लैटबेड ट्रक

3. इन्कोटर्म्स: EXW (फैक्ट्री), एफओबी निंगबो

4. शिपमेंट के साथ दस्तावेज़ीकरण शामिल है

5. सामान्य व्यवस्था ड्राइंग (जैसा निर्मित)

6. पैनल क्रमांकन के साथ एकल-पंक्ति आरेख

7. वायरिंग योजनाबद्ध (ए3 आकार, लेमिनेटेड)

8. सामग्री का बिल (ब्रेकर, सीटी, वीटी, रिले)

9. नियमित परीक्षण रिपोर्ट (क्यूए द्वारा हस्ताक्षरित)

10. निर्देश मैनुअल (अंग्रेजी या स्थानीय भाषा)

11. इंटरलॉकिंग मैट्रिक्स और कुंजी शेड्यूल (यदि कुंजी इंटरलॉक का उपयोग किया जाता है)

बिक्री उपरांत सेवा प्रतिबद्धता

1. वारंटी अवधि: शिपमेंट की तारीख से 12 महीने (सशुल्क सेवा अनुबंध के साथ 24 या 36 महीने तक बढ़ाई जा सकती है)

2. तकनीकी सहायता: आजीवन निःशुल्क दूरस्थ परामर्श। हमारे इंजीनियर डिलीवरी से पहले आपके सिंगल-लाइन आरेख और रिले सेटिंग्स की समीक्षा करते हैं।

3. फील्ड सेवा: स्थापना पर्यवेक्षण, कमीशनिंग सहायता, दोष निदान। वारंटी अवधि के दौरान निःशुल्क (यात्रा और आवास लागत पर शुल्क लिया जाएगा)। वारंटी के बाद, दैनिक दर + भागों पर शुल्क लिया जाता है।

4. स्पेयर पार्ट्स की आपूर्ति: ब्रेकर ट्रॉली, प्राथमिक संपर्क, माध्यमिक प्लग, रैकिंग हैंडल, ग्राउंडिंग स्विच, तापमान नियंत्रक और स्टॉक में रखे गए इंटरलॉकिंग घटक। महत्वपूर्ण पुर्जों के लिए डीएचएल/फेडएक्स के माध्यम से अगले दिन शिपमेंट।
