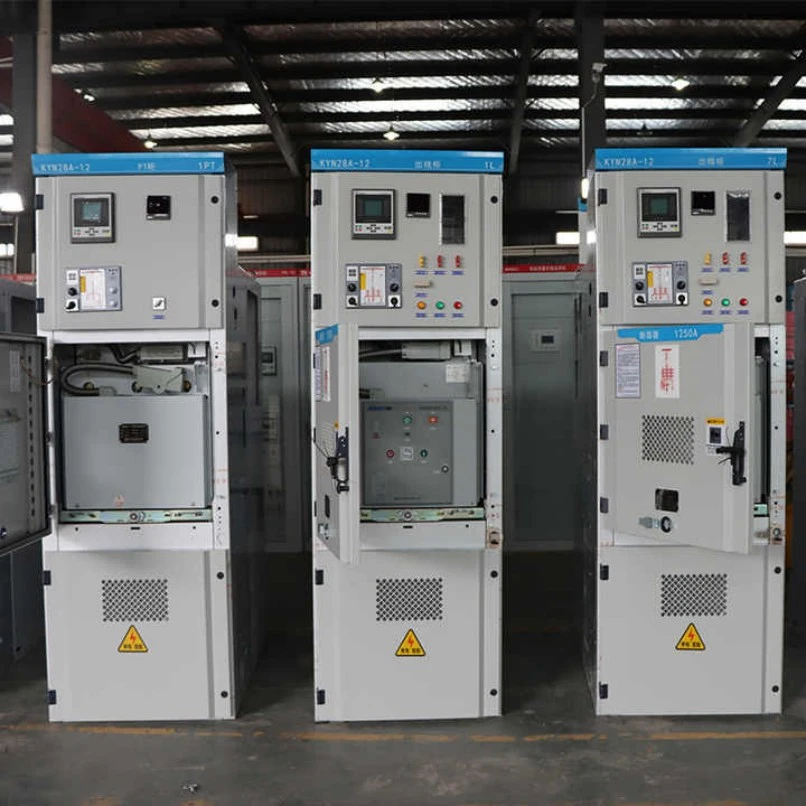

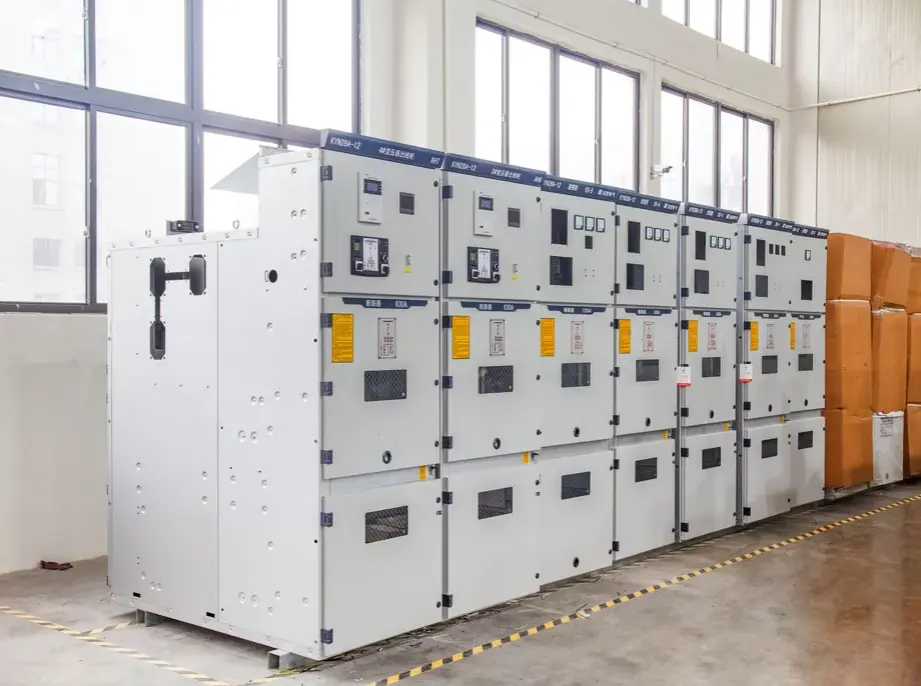

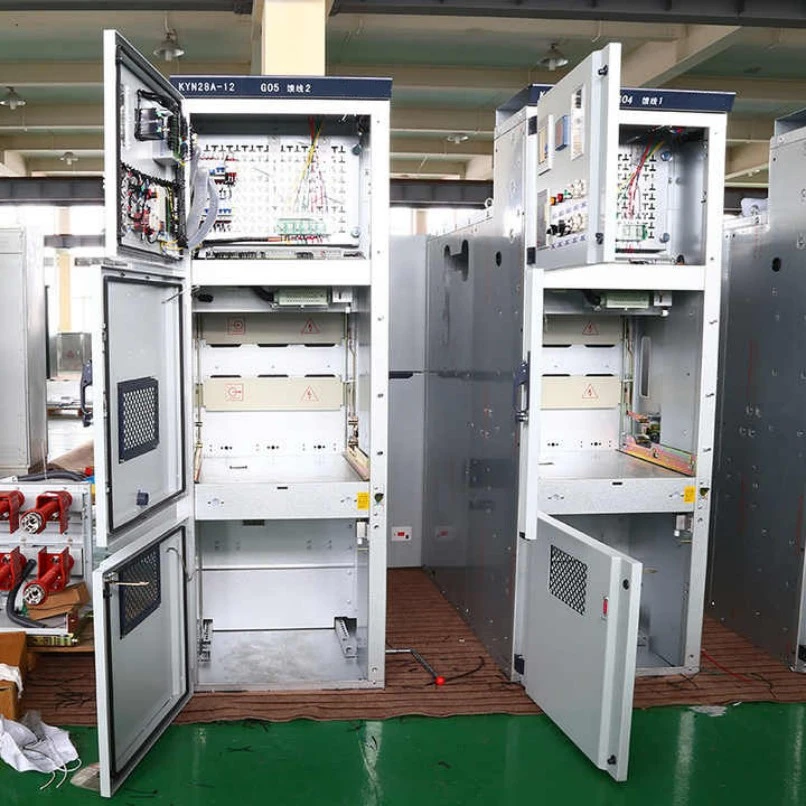

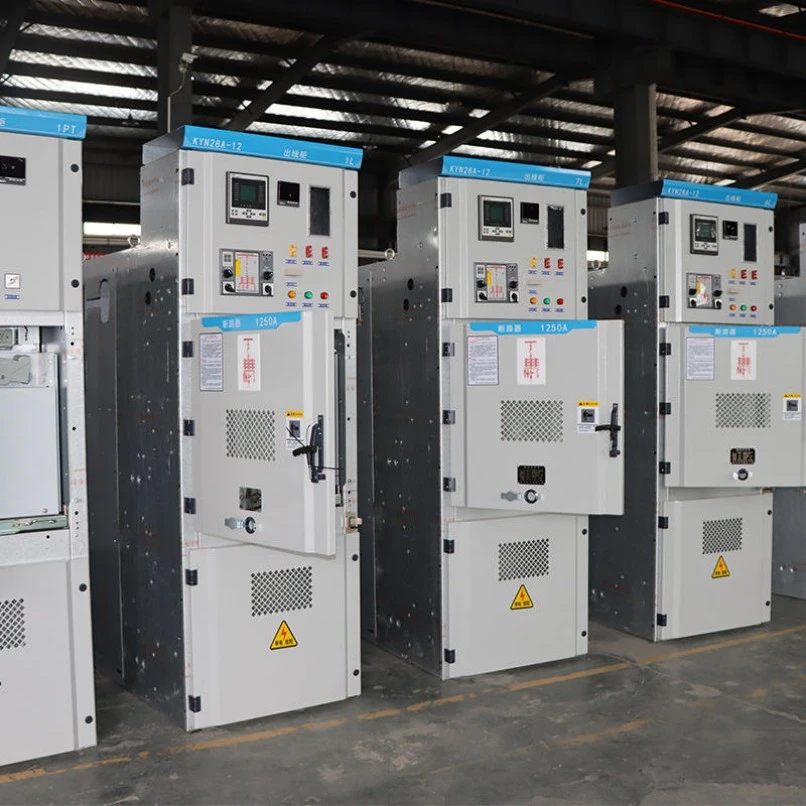

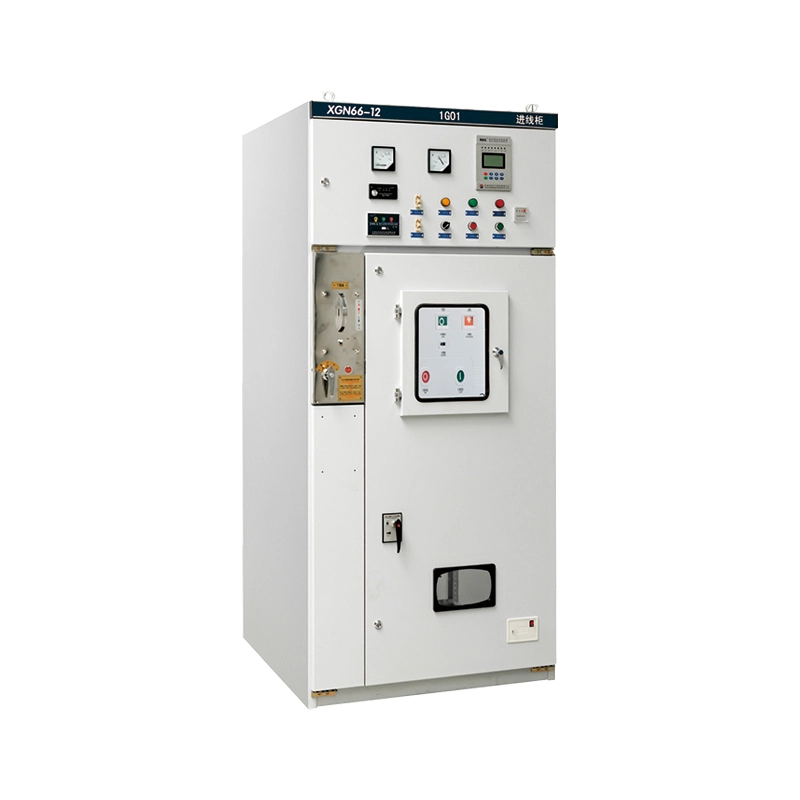

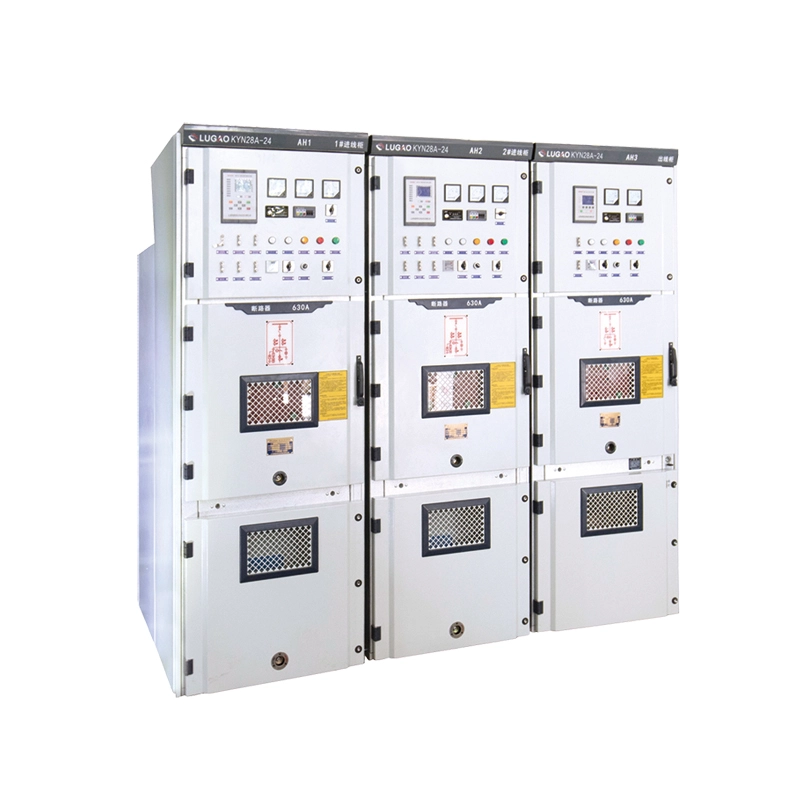

हैंडकार्ट प्रकार फिक्स्ड हाई वोल्टेज बोर्ड पैनल स्विचगियर

हैंडकार्ट टाइप फिक्स्ड हाई वोल्टेज बोर्ड पैनल स्विचगियर एक धातु-संलग्न है,एयर-इंसुलेटेड मीडियम-वोल्टेज स्विचगियरसिंगल-बसबार और डबल-बसबार सिस्टम के लिए डिज़ाइन की गई असेंबली। लेकिन वास्तव में यह उत्पाद क्या है, और यह आपके विद्युत बुनियादी ढांचे के लिए क्या कर सकता है?

यह क्या है:

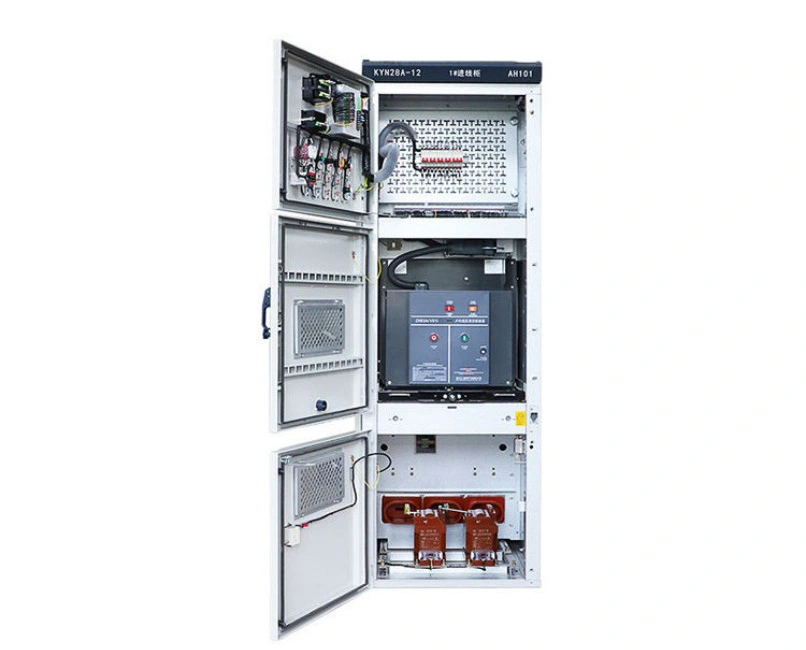

यह एक हाइब्रिड डिज़ाइन है जो प्राथमिक स्विचिंग उपकरणों (जैसे वैक्यूम सर्किट ब्रेकर, कॉन्टैक्टर या वीएसडी) के लिए एक हटाने योग्य हैंडकार्ट तंत्र के साथ एक निश्चित पैनल हाउसिंग को जोड़ता है। ठेले को भौतिक रूप से पैनल के अंदर और बाहर घुमाया जा सकता है, जबकि बसबार, केबल और सहायक घटक बाड़े के भीतर स्थिर रहते हैं। यह डिज़ाइन 3kV से 40.5kV तक रेटेड वोल्टेज के लिए IEC 62271-200 और GB3906 के तहत मानकीकृत है।

यह क्या कर सकता है:

● बिजली प्रवाह को नियंत्रित करें: यह ट्रांसफार्मर, मोटर और कैपेसिटर बैंकों जैसे उच्च-वोल्टेज भार को सुरक्षित रूप से जोड़ता या डिस्कनेक्ट करता है।

● दोष सुरक्षा प्रदान करें: एकीकृत सुरक्षात्मक रिले और सर्किट ब्रेकर ओवरलोड, शॉर्ट सर्किट या पृथ्वी दोष के दौरान स्वचालित रूप से ट्रिप हो जाते हैं।

● सुरक्षित रखरखाव सक्षम करें: ठेले को एक अलग, जमीन वाली स्थिति में ले जाया जा सकता है, जिससे एक दृश्यमान वायु अंतराल बन सकता है - जिससे तकनीशियनों को पूरे बसबार को डी-एनर्जेट किए बिना ब्रेकर पर काम करने की अनुमति मिलती है।

● माप और मॉनिटर: पैनल पर लगे वर्तमान ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर और डिजिटल मीटर सिस्टम की स्थिति पर वास्तविक समय डेटा देते हैं।

● सुरक्षित रूप से इंटरलॉक करें: मैकेनिकल और इलेक्ट्रिकल इंटरलॉक मानवीय त्रुटियों को रोकते हैं जैसे कि ठेले के बीच में ब्रेकर बंद करना या लाइव डिब्बों तक पहुंचना।

संक्षेप में, यह हैंडकार्ट टाइप फिक्स्ड हाई वोल्टेज बोर्ड पैनल स्विचगियर आपके हाई-वोल्टेज नेटवर्क के द्वारपाल के रूप में कार्य करता है - 20+ वर्षों की सेवा के लिए सुरक्षित, लचीला और टिकाऊ।

उत्पाद पैरामीटर्स (विनिर्देश)

हमारे हैंडकार्ट टाइप फिक्स्ड हाई वोल्टेज बोर्ड पैनल स्विचगियर के लिए विस्तृत तकनीकी विनिर्देश तालिका नीचे दी गई है। सभी मान विशिष्ट 12kV मॉडल को संदर्भित करते हैं; अन्य वोल्टेज अनुरोध पर उपलब्ध हैं।

उत्पाद सुविधा और अनुप्रयोग (प्रश्नोत्तर प्रारूप)

Q1: क्या चीज़ ठेले के डिज़ाइन को पूरी तरह से स्थिर स्विचगियर से बेहतर बनाती है?

ए: हैंडकार्ट डिज़ाइन प्राथमिक स्विचिंग डिवाइस (वैक्यूम सर्किट ब्रेकर) को रखरखाव या प्रतिस्थापन के लिए पैनल से भौतिक रूप से हटाने की अनुमति देता है, जबकि पैनल के बसबार सक्रिय रहते हैं। यह डाउनटाइम को घंटों से घटाकर मिनटों में कर देता है। इसके विपरीत, फिक्स्ड स्विचगियर को अक्सर ब्रेकर तक पहुंचने के लिए पूरे सेक्शन को डी-एनर्जेटिक करने की आवश्यकता होती है। हमारा हैंडकार्ट टाइप फिक्स्ड हाई वोल्टेज बोर्ड पैनल स्विचगियर आपको दोनों दुनियाओं का सर्वश्रेष्ठ प्रदान करता है: मजबूती के लिए फिक्स्ड बसबार, साथ ही सेवाक्षमता के लिए हैंडकार्ट ब्रेकर।

Q2: यह रैकिंग के दौरान ऑपरेटर की सुरक्षा कैसे सुनिश्चित करता है?

ए: हमारे स्विचगियर में पांच अनिवार्य इंटरलॉक शामिल हैं:

1. ब्रेकर को तब तक बंद नहीं किया जा सकता जब तक कि ठेला "ऑपरेटिंग" (कनेक्टेड) ​​स्थिति में न हो।

2. जब तक ब्रेकर खुला न हो तब तक ठेले को "डिस्कनेक्टेड" से "कनेक्टेड" में नहीं ले जाया जा सकता।

3. अर्थिंग स्विच केवल तभी बंद किया जा सकता है जब ठेला "परीक्षण/डिस्कनेक्ट" स्थिति में हो।

4. केबल डिब्बे का दरवाज़ा केवल तभी खोला जा सकता है जब अर्थिंग स्विच बंद हो।

5. ब्रेकर बंद होने पर ठेला डाला या निकाला नहीं जा सकता। ये इंटरलॉक मैकेनिकल और इलेक्ट्रिकल दोनों हैं - डिजाइन के हिसाब से सुरक्षित हैं।

Q3: क्या हैंडकार्ट टाइप फिक्स्ड हाई वोल्टेज बोर्ड पैनल स्विचगियर का उपयोग बाहर किया जा सकता है?

ए: मानक संलग्नक IP4X है, जो इनडोर सबस्टेशनों के लिए उपयुक्त है। बाहरी अनुप्रयोगों के लिए, हम अतिरिक्त मौसमरोधी आवास या IP54-रेटेड कियोस्क की आपूर्ति करते हैं। कई ग्राहक हमारे स्विचगियर को कंटेनरीकृत सबस्टेशनों या पवन फार्मों या सौर संयंत्रों के पास छोटी प्रीफ़ैब इमारतों के अंदर स्थापित करते हैं।

Q4: इस स्विचगियर के लिए सबसे आम अनुप्रयोग क्या हैं?

ए: इस हैंडकार्ट प्रकार के फिक्स्ड हाई वोल्टेज बोर्ड पैनल स्विचगियर का व्यापक रूप से उपयोग किया जाता है:

● विद्युत उपयोगिता सबस्टेशन (प्राथमिक और माध्यमिक वितरण)।

● औद्योगिक संयंत्र (इस्पात मिलें, सीमेंट कारखाने, पेट्रोकेमिकल्स)-मोटर नियंत्रण और ट्रांसफार्मर सुरक्षा के लिए।

● वाणिज्यिक भवन (अस्पताल, डेटा केंद्र, हवाई अड्डे)-जहां उच्च विश्वसनीयता की आवश्यकता होती है।

● नवीकरणीय ऊर्जा (सौर फार्म, पवन फार्म) - ग्रिड कनेक्शन पैनल के रूप में।

● खनन कार्य-धूल भरे, आर्द्र वातावरण के लिए पर्याप्त मजबूत।

● रेलवे कर्षण बिजली आपूर्ति-27.5kV या 2×25kV सिस्टम पर।

उत्पादन विवरण

1. संलग्नक सामग्री एवं कोटिंग

● सामग्री: 2 मिमी मोटी उच्च ग्रेड गैल्वनाइज्ड स्टील शीट (बाओस्टील से आयातित), सीएनसी झुकने वाली मशीनों द्वारा मोड़ी गई। दो बार मुड़े हुए किनारे कठोरता बढ़ाते हैं।

● कोटिंग: SA 2.5 मानक पर सैंडब्लास्टिंग के बाद एपॉक्सी-पॉलिएस्टर पाउडर कोटिंग (न्यूनतम 80μm मोटाई)। रंग RAL 7035 (हल्का भूरा)। नमक स्प्रे परीक्षण >500 घंटे - कोई क्षरण नहीं।

2. ठेला तंत्र

● सामग्री: उच्च शक्ति वाले नायलॉन रोलर्स + स्टेनलेस स्टील रेल।

● ऑपरेशन: एंटी-बैकलैश डिज़ाइन के साथ स्क्रू-इन/स्क्रू-आउट लीडस्क्रू तंत्र। प्रत्येक ठेले का 2000 पूर्ण रैकिंग चक्रों के लिए परीक्षण किया जाता है।

● स्थिति संकेतक: लाल (जुड़ा हुआ), हरा (परीक्षण), पीला (डिस्कनेक्ट), 5 मीटर दूर से दिखाई देता है।

3. शटर (स्वचालित सुरक्षा बाधाएं)

● जब ठेला हटा लिया जाता है, तो स्प्रिंग-लोडेड मेटल शटर स्वचालित रूप से निश्चित प्राथमिक संपर्कों को कवर कर लेते हैं। यह जीवित भागों के साथ आकस्मिक उंगली के संपर्क को रोकता है। हमारे शटर जंग-रोधी उपचार के साथ 3 मिमी एल्यूमीनियम मिश्र धातु से बने हैं।

4. बसबार प्रणाली

● सामग्री: उच्च चालकता ई-सीयू तांबा (99.9% शुद्धता)। सभी जोड़ों पर सिल्वर-प्लेटेड।

● क्रॉस-सेक्शन: रेटेड करंट पर तापमान वृद्धि को 65K से नीचे रखने के लिए गणना की गई। 3150ए के लिए, हम प्रति चरण डबल बसबार का उपयोग करते हैं।

● इन्सुलेशन: चरण पहचान और आंशिक निर्वहन नियंत्रण के लिए हीट-सिकुड़ने योग्य इन्सुलेशन आस्तीन (नारंगी रंग)।

5. अर्थिंग स्विच

● प्रकार: त्वरित-निर्माण, लोड-ब्रेकिंग, दृश्यमान अर्थिंग ब्लेड के साथ।

● ऑपरेशन: मैनुअल स्प्रिंग-असिस्टेड मैकेनिज्म। पूर्ण शॉर्ट-सर्किट करंट (50kA एक बार) पर बंद हो सकता है।

● इंटरलॉक: ठेले की स्थिति के साथ विशेष यांत्रिक इंटरलॉक - जब तक ठेले का परीक्षण/डिस्कनेक्ट स्थिति में न हो तब तक अर्थिंग स्विच को बंद नहीं किया जा सकता।

6. लो-वोल्टेज कम्पार्टमेंट

● शीर्ष सामने (ऊंचाई 300 मिमी) पर स्थित, उच्च-वोल्टेज भागों से पूरी तरह से अलग। इसमें सुरक्षात्मक रिले (माइक्रोप्रोसेसर-आधारित), नियंत्रण स्विच, संकेत लैंप और सहायक फ़्यूज़ शामिल हैं।

● वायरिंग: सभी माध्यमिक केबलों को क्रमांकित किया जाता है, ज्वाला-मंदक पीवीसी नलिकाओं में बंडल किया जाता है, और अतिरिक्त संपर्कों (20% अतिरिक्त आरक्षित) के साथ टर्मिनल ब्लॉकों पर समाप्त किया जाता है।

7. आंशिक निर्वहन नियंत्रण

● तेज किनारों को खत्म करने के लिए सभी हाई-वोल्टेज कंडक्टरों को गोल किया जाता है।

● प्रत्येक पैनल आंशिक डिस्चार्ज परीक्षण (≤10pC 1.1×Ur/√3 पर) से गुजरता है।

8. फ़ैक्टरी असेंबली सटीकता

● प्रत्येक हैंडकार्ट प्रकार के फिक्स्ड हाई वोल्टेज बोर्ड पैनल स्विचगियर को लेजर-एलाइन्ड जिग पर असेंबल किया जाता है। हैंडकार्ट-टू-फिक्स्ड संपर्क मिसलिग्न्मेंट <0.5 मिमी है।

● परिणाम: बिना पीसने या बल के चिकनी रैकिंग - वर्षों के उपयोग के बाद भी कोई फंसी हुई ठेले नहीं।

ठेला प्रकार के मध्यम वोल्टेज स्विचगियर के लिए लुगाओ को क्यों चुनें?

· परियोजना-आधारित इंजीनियरिंग: कैबिनेट लेआउट, बसबार रेटिंग, सुरक्षा रिले योजना, सीटी/वीटी कॉन्फ़िगरेशन और केबल प्रविष्टि को सिंगल-लाइन आरेख के अनुसार डिज़ाइन किया जा सकता है।

· मानक-आधारित विनिर्माण: स्विचगियर का निर्माण IEC 62271-200, GB/T 3906, DL/T 404 और प्रोजेक्ट तकनीकी विशिष्टताओं के अनुसार किया जा सकता है।

· लचीला घटक चयन: लुगाओ वीसीबी, एबीबी, सीमेंस, श्नाइडर या अन्य निर्दिष्ट घटक ब्रांडों को परियोजना आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है।

· शिपमेंट से पहले नियमित निरीक्षण: तकनीकी समझौते के अनुसार डिलीवरी से पहले मैकेनिकल ऑपरेशन, इंटरलॉक फ़ंक्शन, वायरिंग, इन्सुलेशन और पावर-फ़्रीक्वेंसी झेलने वाले परीक्षण किए जा सकते हैं।

· तकनीकी दस्तावेज़ समर्थन: परियोजना संदर्भ के लिए सामान्य व्यवस्था चित्र, एकल-रेखा आरेख, माध्यमिक वायरिंग आरेख, संचालन निर्देश और नियमित परीक्षण रिपोर्ट प्रदान की जा सकती हैं।
