केवाईएन केंद्र प्रकार पांच-रोकथाम इंटरलॉकिंग उच्च वोल्टेज स्विचगियर

केवाईएन सेंटर टाइप फाइव-प्रिवेंशन इंटरलॉकिंग हाई वोल्टेज स्विचगियर एक पूरी तरह से असेंबल, मेटल-एनक्लोज्ड, ड्रॉ-आउट प्रकार का स्विचगियर है जिसका उपयोग मुख्य रूप से 3.6kV से 12kV तीन-चरण एसी पावर सिस्टम में किया जाता है। इसे शाखा फीडर अनुप्रयोगों के साथ सिंगल बसबार या डबल बसबार कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया है।

यह उपकरण क्या है?

यह उपकरण एक उच्च-वोल्टेज बिजली वितरण कैबिनेट है जिसमें सर्किट ब्रेकर, डिस्कनेक्टर, ग्राउंडिंग स्विच, वर्तमान ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर और सुरक्षा रिले होते हैं। इसकी परिभाषित विशेषता "पांच-रोकथाम इंटरलॉकिंग" तंत्र है, जो शारीरिक रूप से रोकता है:

1. ग्राउंडिंग स्विच बंद करके बंद करना

2. ब्रेकर बंद करके सामने का कवर खोलना

3. स्विच बंद होने पर ब्रेकर लगाना या हटाना

4. लाइव होने पर ग्राउंडिंग स्विच का संचालन

5. नियंत्रण शक्ति के बिना सर्किट ब्रेकर को बंद करना

इससे क्या होता है?

यह ट्रांसफार्मर या इनकमिंग लाइन से सुरक्षित रूप से विद्युत ऊर्जा प्राप्त करता है और इसे मोटर, ट्रांसफार्मर, कैपेसिटर बैंक या सेकेंडरी सबस्टेशन जैसे आउटगोइंग फीडरों में वितरित करता है। केवाईएन सेंटर टाइप फाइव-प्रिवेंशन इंटरलॉकिंग हाई वोल्टेज स्विचगियर मध्यम-वोल्टेज औद्योगिक और उपयोगिता नेटवर्क की रीढ़ है।

मॉडल कोड ब्रेकडाउन:

● केवाईएन - के: मेटल-क्लैड वाई: ड्रा-आउट प्रकार एन: इनडोर

● केंद्र प्रकार - मॉड्यूलर केंद्र-ब्रेकर कॉन्फ़िगरेशन

● पांच-रोकथाम इंटरलॉकिंग - यांत्रिक और विद्युत त्रुटि-प्रूफिंग

● उच्च वोल्टेज स्विचगियर - 12kV तक रेटेड

उत्पाद पैरामीटर (विनिर्देश)

उत्पाद सुविधा और अनुप्रयोग

1. उच्च सुरक्षा - पांच-रोकथाम इंटरलॉकिंग

केवाईएन सेंटर टाइप फाइव-प्रिवेंशन इंटरलॉकिंग हाई वोल्टेज स्विचगियर में ब्रेकर, आइसोलेटिंग कॉन्टैक्ट्स, ग्राउंडिंग स्विच और फ्रंट पैनल के बीच अनिवार्य मैकेनिकल इंटरलॉक की सुविधा है। यह ऑपरेटर त्रुटि के जोखिम को समाप्त करता है - आर्क फ्लैश घटनाओं का #1 कारण।

2. कॉम्पैक्ट मॉड्यूलर निर्माण

ड्रॉ-आउट ब्रेकर ट्रॉली तीन अलग-अलग स्थितियों के साथ रेल पर आसानी से स्लाइड करती है: संचालन, परीक्षण/पृथक, और वापस ले लिया गया। यह पूरे बसबार को डी-एनर्जेट किए बिना रखरखाव की अनुमति देता है - डेटा केंद्रों और अस्पतालों के लिए एक महत्वपूर्ण लाभ।

3. बुद्धिमान निगरानी एवं नियंत्रण

वैकल्पिक बुद्धिमान IEDs (रिले) प्रदान करते हैं:

● वास्तविक समय में करंट, वोल्टेज और बिजली की निगरानी

● अतिप्रवाह, पृथ्वी दोष, और दिशात्मक सुरक्षा

● आरएस485/मोडबस या आईईसी 61850 संचार

● SCADA के माध्यम से रिमोट से खुला/बंद

● ब्रेकर डिब्बे के अंदर मानक तापमान और आर्द्रता सेंसर संक्षेपण को रोकते हैं।

4. उच्च यांत्रिक विश्वसनीयता

● ब्रेकर तंत्र जीवन: 30,000 संचालन (रखरखाव-मुक्त)

● सहायक संपर्क: 10,000+ विद्युत संचालन के लिए सिल्वर-निकल मिश्र धातु

● प्राथमिक डिस्कनेक्टिंग संपर्क: स्प्रिंग दबाव के साथ सिल्वर-प्लेटेड तांबा

अनुप्रयोग क्षेत्र

उत्पादन विवरण

1. संलग्नक निर्माण

● 2.0 मिमी कोल्ड-रोल्ड स्टील (जस्ता-लेपित) या 1.5 मिमी स्टेनलेस स्टील

● परिशुद्धता के लिए लेजर-कट और सीएनसी-बेंट

● संक्षारण प्रतिरोधी पाउडर कोटिंग के साथ वेल्डेड फ्रेम (आरएएल 7035 मानक)

2. पांच-रोकथाम इंटरलॉकिंग तंत्र

● स्टील कैम प्लेट और इंटरलॉकिंग रॉड (कोई प्लास्टिक भाग नहीं)

● बिना किसी असफलता के 10,000 इंटरलॉकिंग चक्रों का परीक्षण किया गया

● इनकमिंग/आउटगोइंग और टाई पैनल के लिए कुंजी इंटरलॉक शामिल है

3. ब्रेकर ट्रॉली

● तीन-स्थिति लॉकिंग के साथ ड्रा-आउट चेसिस

● स्व-संरेखित प्राथमिक डिस्कनेक्ट

● 16-32 नियंत्रण सर्किट के साथ सेकेंडरी प्लग

4. बसबार प्रणाली

● उच्च चालकता ई-सीयू कॉपर (ईटीपी ग्रेड)

● बेलेविले वॉशर के साथ सिल्वर-प्लेटेड जोड़

● चरण अलगाव के लिए हीट-श्रिंक इंसुलेटेड

5. केबल कम्पार्टमेंट

● प्रति चरण 4×240 मिमी² केबल तक के लिए उदार स्थान

● हटाने योग्य केबल क्लैंपिंग ब्रैकेट

● शून्य-अनुक्रम सीटी का प्रावधान

6. फ़ैक्टरी परीक्षण

● 100% ढांकता हुआ प्रतिरोध परीक्षण

● यांत्रिक संचालन परीक्षण (न्यूनतम 50 चक्र)

● आंशिक डिस्चार्ज माप (≤5pC 1.2× रेटेड वोल्टेज पर)

● संपर्क प्रतिरोध माप (माइक्रो-ओममीटर)

7. प्रमाणन एवं गुणवत्ता आश्वासन

● जीबी/टी 3906, आईईसी 62271-200, और डीएल/टी 404 के अनुसार टाइप-परीक्षण किया गया

● आंतरिक आर्क का परीक्षण किया गया (IAC AFLR 40kA/1s)

● ISO 9001:2015 प्रमाणित विनिर्माण

● प्रत्येक पैनल के साथ नियमित परीक्षण रिपोर्ट शामिल है

प्रतिस्पर्धियों की अपेक्षा लुगाओ पावर कंपनी लिमिटेड को क्यों चुनें?

सामान्य ग्राहक प्रश्न

Q1: क्या इस KYN सेंटर टाइप फाइव-प्रिवेंशन इंटरलॉकिंग हाई वोल्टेज स्विचगियर का उपयोग 24kV सिस्टम के लिए किया जा सकता है?

उत्तर: नहीं, मानक KYN को 12kV तक रेट किया गया है। 24kV के लिए, हम बढ़े हुए इन्सुलेशन क्लीयरेंस के साथ KYN28-24 वैरिएंट पेश करते हैं। कोटेशन का अनुरोध करते समय कृपया अपने सिस्टम वोल्टेज को निर्दिष्ट करें।

Q2: क्या आप KYN मेटल-क्लैड स्विचगियर के हिस्से के रूप में वैक्यूम सर्किट ब्रेकर प्रदान करते हैं?

उत्तर: हाँ, प्रत्येक पैनल फ़ैक्टरी-परीक्षणित वैक्यूम सर्किट ब्रेकर (VS1 प्रकार) के साथ पूरी तरह से असेंबल किया हुआ आता है। यदि पसंद किया जाए तो हम एबीबी वीडी4, सीमेंस 3एएच, या श्नाइडर एचवीएक्स जैसे संगत विकल्प भी प्रदान करते हैं।

Q5: क्या आप केवाईएन मेटल-एनक्लोज्ड स्विचगियर के रूप में इनकमिंग, मीटरिंग, फीडर और कैपेसिटर पैनल सहित पूर्ण स्विचगियर लाइनअप की आपूर्ति कर सकते हैं?

उत्तर: बिल्कुल. हम सभी आवश्यक सहायक डिब्बों, बसबार कनेक्शन और इंटर-पैनल इंटरलॉक के साथ संपूर्ण लाइनअप डिजाइन और निर्माण करते हैं। बस अपना एकल-पंक्ति आरेख भेजें।

Q6: आप कौन से दस्तावेज़ प्रदान करते हैं?

उत्तर: प्रत्येक केवाईएन स्विचगियर के लिए, हम प्रदान करते हैं: सामान्य व्यवस्था ड्राइंग, वायरिंग योजनाबद्ध, सामग्री का बिल, परीक्षण रिपोर्ट, निर्देश मैनुअल, और इंटरलॉकिंग मैट्रिक्स - सभी अंग्रेजी (या आपकी स्थानीय भाषा) में।

Q7: क्या पांच-रोकथाम इंटरलॉकिंग फ़ील्ड-समायोज्य है?

उत्तर: नहीं - और यह जानबूझकर किया गया है। छेड़छाड़ को रोकने के लिए इंटरलॉकिंग को फ़ैक्टरी सेट और सील कर दिया गया है। हालाँकि, हम स्पष्ट यांत्रिक चित्र प्रदान करते हैं ताकि आपकी टीम तर्क को समझ सके। यदि आपको परिवर्तन की आवश्यकता है, तो हमारे इंजीनियरिंग विभाग से संपर्क करें।

विनिर्माण क्षमता

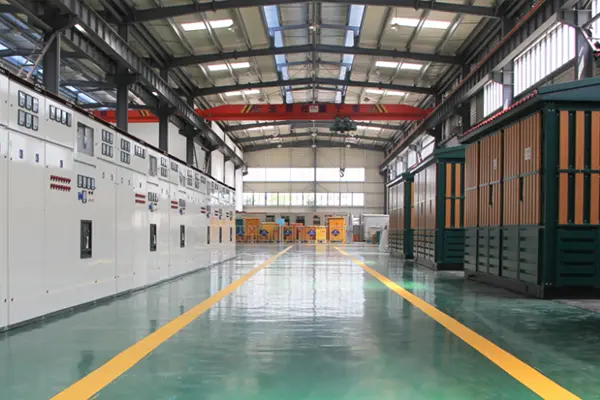

लुगाओ पावर कंपनी लिमिटेडउन्नत फैब्रिकेशन, असेंबली और हाई-वोल्टेज परीक्षण उपकरणों से सुसज्जित आधुनिक उत्पादन सुविधा में केवाईएन सेंटर टाइप फाइव-प्रिवेंशन इंटरलॉकिंग हाई वोल्टेज स्विचगियर बनाती है। प्रत्येकस्विचगियर पैनलएक सख्त आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली के तहत उत्पादित किया जाता है, जो लगातार गुणवत्ता, विश्वसनीय प्रदर्शन और अंतरराष्ट्रीय मानकों का पूर्ण अनुपालन सुनिश्चित करता है।
