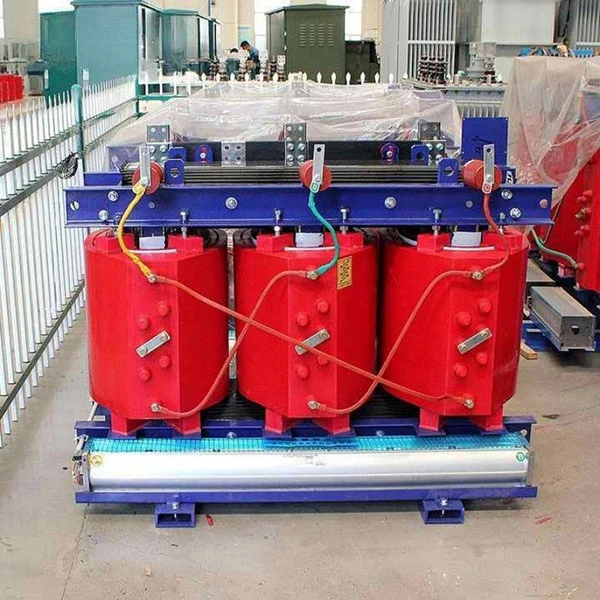

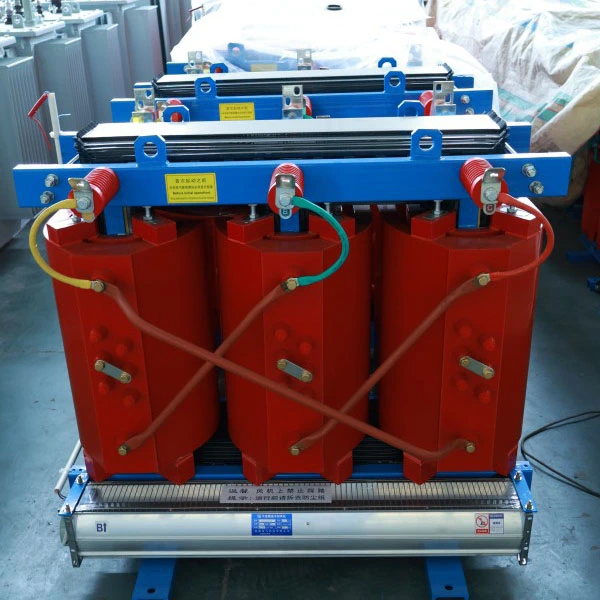

SCB13 800kva एपॉक्सी रेज़िन कास्ट पावर ट्रांसफार्मर

यह उपकरण क्या है?

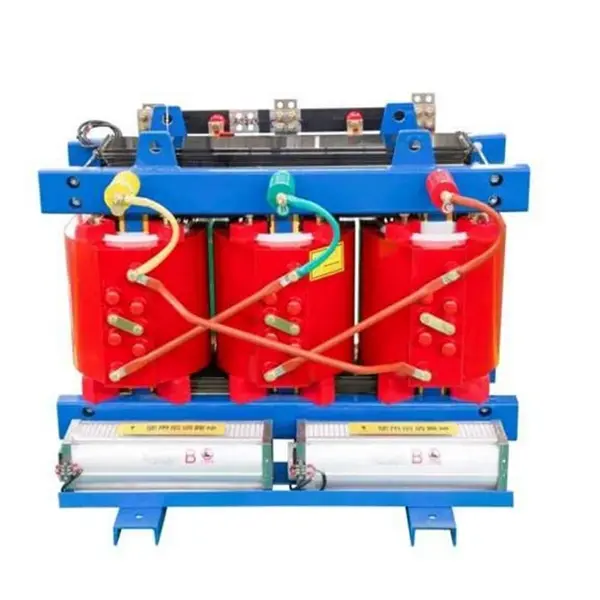

SCB13-800kVA एपॉक्सी रेजिन कास्ट पावर ट्रांसफार्मर एक तीन चरण वाला पावर ट्रांसफार्मर है जो वैक्यूम एपॉक्सी रेजिन कास्टिंग प्रक्रिया का उपयोग करके निर्मित होता है। यह शुष्क प्रकार के ट्रांसफार्मर के ऊर्जा-कुशल परिवार से संबंधित है।

मॉडल कोड ब्रेकडाउन:

● एस - तीन चरण

● सी - कास्ट रेज़िन (एपॉक्सी)

● बी - लो-वोल्टेज फ़ॉइल वाइंडिंग

● 13 - प्रदर्शन श्रृंखला कोड, ऊर्जा दक्षता स्तर का प्रतिनिधित्व करता है

इससे क्या होता है?

इस उपकरण का मुख्य कार्य उच्च वोल्टेज (10kV या 35kV) को निम्न वोल्टेज (400V/380V) में बदलना है, जिससे विभिन्न विद्युत भारों को सुरक्षित और स्थिर बिजली प्रदान की जा सके। पारंपरिक तेल से भरे ट्रांसफार्मर के विपरीत, यह ठंडा करने के लिए इन्सुलेट तेल का उपयोग नहीं करता है। इसके बजाय, यह प्राकृतिक वायु शीतलन के साथ संयुक्त एपॉक्सी ठोस इन्सुलेशन का उपयोग करके संचालित होता है।

उत्पाद वर्णन

SCB13-800kVA एपॉक्सी रेज़िन कास्ट पावर ट्रांसफार्मर एक उच्च दक्षता वाला है,तीन-चरण शुष्क-प्रकार ट्रांसफार्मरआधुनिक बिजली वितरण के लिए डिज़ाइन किया गया। इसमें एपॉक्सी रेज़िन वैक्यूम कास्टिंग, लो-वोल्टेज फ़ॉइल वाइंडिंग की सुविधा है, और यह जीबी 20052-2020 स्तर 2 ऊर्जा दक्षता मानकों (स्तर 1 के करीब) को पूरा करता है। ऊर्जा बचत, अग्नि सुरक्षा और विश्वसनीयता की मांग करने वाले अनुप्रयोगों के लिए आदर्श।

10kV/0.4kV (6kV, 20kV, या 35kV के लिए अनुकूलन) के मानक वोल्टेज अनुपात के साथ 800kVA पर रेटेड। तेल मुक्त एपॉक्सी ठोस इन्सुलेशन रिसाव, आग और विस्फोट के जोखिम को समाप्त करता है, जो इसे ऊंची इमारतों, सबवे, अस्पतालों, डेटा केंद्रों और रासायनिक संयंत्रों के लिए उपयुक्त बनाता है।

मुख्य विद्युत प्रदर्शन: नो-लोड लॉस ≤1090W, लोड लॉस (120°C) ≤6260W, शॉर्ट-सर्किट प्रतिबाधा 6% (समायोज्य 4%-10%), आंशिक डिस्चार्ज ≤5pC, और 1 मीटर पर शोर ≤55dB।

एक बुद्धिमान तापमान नियंत्रण प्रणाली (पीटी100 सेंसर, ऑटो फैन स्टार्ट/स्टॉप, ओवरहीट अलार्म और ट्रिप) और बीए सिस्टम एकीकरण के लिए आरएस485 संचार से लैस। वीपीआई कास्टिंग प्रक्रिया नमी-रोधी, ज्वाला-मंदक एनकैप्सुलेशन सुनिश्चित करती है। कोर स्टेप-लैप जोड़ों के साथ उच्च-पारगम्यता सिलिकॉन स्टील का उपयोग करता है। मानक सुरक्षा IP20 (IP23 वैकल्पिक)।

30 साल के डिज़ाइन जीवन और न्यूनतम रखरखाव के साथ, SCB13-800kVA नई या उन्नत वितरण प्रणालियों के लिए एक विश्वसनीय, किफायती विकल्प है।

उत्पाद व्यवहार्यता

विशिष्ट अनुप्रयोग:

ऊंची इमारतें, वाणिज्यिक परिसर, अस्पताल, डेटा सेंटर, सबवे स्टेशन, हवाई अड्डे, रासायनिक संयंत्र, नवीकरणीय ऊर्जा स्टेशन और कोई भी स्थान जहां अग्नि सुरक्षा एक महत्वपूर्ण आवश्यकता है।

उत्पाद सुविधा

उच्च दक्षता और ऊर्जा बचत - कम परिचालन लागत

एससीबी11 श्रृंखला की तुलना में नो-लोड हानियों में 20%-37% की कमी आई; लोड घाटा 15%-30% कम हुआ

विशिष्ट 800kVA नो-लोड हानि ≤ 1090W, लोड हानि (120°C पर) ≤ 6260W

जीबी 20052-2020 स्तर 2 ऊर्जा दक्षता मानकों को पूरा करता है; कुछ पैरामीटर स्तर 1 तक पहुँच जाते हैं

आर्थिक लाभ गणना:

एक मानक SCB11 ट्रांसफार्मर की तुलना में प्रति वर्ष $0.11/kWh पर 8,000 परिचालन घंटों के आधार पर, वार्षिक बिजली बचत लगभग $2,000-$2,700 है। कीमत का अंतर लगभग 3 वर्षों में वसूल हो जाता है।

सुरक्षा और विश्वसनीयता - शून्य जोखिम के साथ अग्निरोधक और विस्फोट रोधी

मुख्य लाभ:

स्व-बुझाने वाला: एपॉक्सी राल इग्निशन बिंदु> 300 डिग्री सेल्सियस; लौ फैलती नहीं है, और ताप स्रोत हटा दिए जाने पर अपने आप बुझ जाती है

तेल-मुक्त डिज़ाइन: तेल रिसाव, आग और विस्फोट के जोखिमों को पूरी तरह से समाप्त करता है; तेल रोकथाम गड्ढे की कोई आवश्यकता नहीं

उच्च शॉर्ट-सर्किट झेलने की क्षमता: वैक्यूम कास्टिंग द्वारा बनाई गई उच्च-शक्ति फाइबरग्लास-प्रबलित संरचना शॉर्ट-सर्किट झेलने की क्षमता को 30% से अधिक बढ़ा देती है।

बेहद कम आंशिक डिस्चार्ज: आंशिक डिस्चार्ज को 5pC से नीचे नियंत्रित किया जा सकता है, जिससे इन्सुलेशन की उम्र बढ़ने की गति काफी धीमी हो जाती है

वास्तविक ग्राहक चिंताओं को संबोधित करना:

प्रश्न: किसी ऊंची इमारत के बेसमेंट में ट्रांसफार्मर स्थापित करते समय, अग्नि निरीक्षण किस पर सबसे अधिक ध्यान केंद्रित करता है?

उत्तर: अग्निशमन अधिकारी मुख्य रूप से "आग फैलने के जोखिम" और "जहरीले धुएं के उत्सर्जन" पर ध्यान केंद्रित करते हैं। हमारा एससीबी13 एपॉक्सी रेजिन कास्टिंग का उपयोग करता है, जो स्वाभाविक रूप से ज्वाला-मंदक है और जलने पर हैलोजेनेटेड जहरीली गैसों का उत्पादन नहीं करता है (जीबी/टी 1094.11-2022 के अनुरूप)। यह एक प्रमुख लाभ है जिसकी बराबरी तेल से भरे ट्रांसफार्मर नहीं कर सकते। पहली और दूसरी श्रेणी के शहरों में कई वाणिज्यिक परिसरों और अस्पताल परियोजनाओं ने इसी सुविधा के कारण सख्त अग्नि सुरक्षा समीक्षा पास की है।

प्रश्न: शुष्क प्रकार के ट्रांसफार्मर आर्द्रता के प्रति संवेदनशील होते हैं। क्या वे दक्षिणी क्षेत्रों में बरसात के मौसम में काम कर सकते हैं?

ए: पारंपरिक शुष्क-प्रकार के ट्रांसफार्मर वास्तव में नमी के प्रति संवेदनशील होते हैं, लेकिन हमारा एससीबी13 एक वैक्यूम कास्टिंग प्रक्रिया का उपयोग करता है जहां एपॉक्सी राल पूरी तरह से वाइंडिंग को घेरता है, जिससे एक सीलबंद इन्सुलेशन परत बनती है। कोर और क्लैम्पिंग हार्डवेयर विशेष जंग रोधी उपचार से गुजरते हैं, जिससे 100% सापेक्ष आर्द्रता वाले वातावरण में सामान्य संचालन की अनुमति मिलती है। शटडाउन के बाद पुनः आरंभ करने से पहले किसी सुखाने के उपचार की आवश्यकता नहीं है।

स्मार्ट मॉनिटरिंग - एक नज़र में तापमान

मानक बुद्धिमान तापमान नियंत्रण प्रणाली:

वास्तविक समय तापमान निगरानी के लिए प्रत्येक चरण वाइंडिंग में पूर्व-एम्बेडेड PT100 प्लैटिनम प्रतिरोध सेंसर

नियंत्रक चक्रीय रूप से तीन-चरण घुमावदार तापमान प्रदर्शित करता है - पढ़ने में आसान

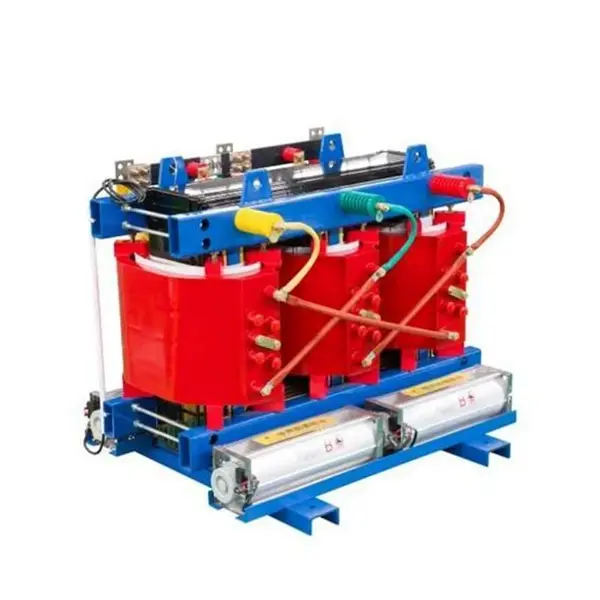

नीचे लगे कूलिंग पंखे स्वचालित रूप से चालू/बंद हो जाते हैं (100°C से अधिक पर शुरू होते हैं, <80°C पर बंद हो जाते हैं)

अधिक तापमान अलार्म (समायोज्य सेटपॉइंट) और अधिक तापमान यात्रा सुरक्षा प्रदान करता है

कम शोर संचालन - शांत और गैर-विघटनकारी

माप संबंधी आंकड़ा:

800kVA और उससे नीचे के लिए, शोर स्तर ≤ 55dB उपकरण से 1 मीटर मापा गया

45° पूरी तरह से स्टेप्ड लैप कोर ज्वाइंट तकनीक + वाइब्रेशन डंपिंग पैड शोर को 5-8dB तक कम कर सकते हैं

मजबूत अधिभार क्षमता - जब यह सबसे अधिक मायने रखता है तो विश्वसनीय

अधिभार क्षमता पैरामीटर्स:

प्राकृतिक शीतलन (एएन) - 100% लोड पर लगातार काम कर सकता है

फोर्स्ड एयर कूलिंग (एएफ) - क्षमता को 40-50% तक बढ़ाया जा सकता है

2 घंटे तक 150% रेटेड लोड झेल सकता है

अनुप्रयोग परिदृश्य:

ग्रीष्मकालीन चरम मांग अवधि, महत्वपूर्ण घटना बिजली संरक्षण, एक ट्रांसफार्मर विफल होने पर अस्थायी लोड साझाकरण - इन "महत्वपूर्ण क्षणों" में, एससीबी 13 की अधिभार क्षमता बिजली आपूर्ति निरंतरता सुनिश्चित करती है।

रखरखाव-मुक्त - प्रयास रहित और चिंता मुक्त

रखरखाव के लाभ:

तेल मुक्त - आवधिक तेल निस्पंदन या तेल क्रोमैटोग्राफी परीक्षण की कोई आवश्यकता नहीं है

चिकनी घुमावदार सतह - धूल आसानी से जमा नहीं होती है

कोई हिलने वाला भाग नहीं - विफलता दर बेहद कम

दैनिक रखरखाव के लिए केवल तापमान प्रदर्शन की जाँच और शीतलन वायु नलिकाओं की सफाई की आवश्यकता होती है

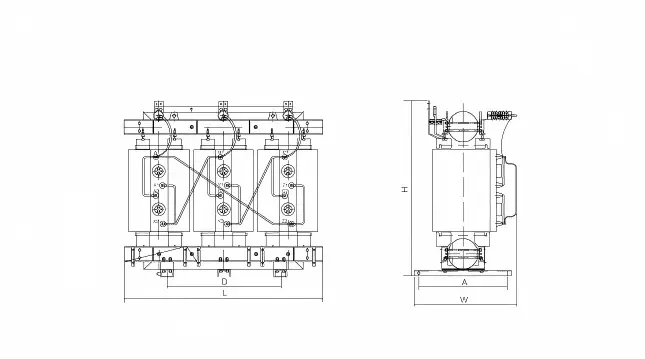

उत्पाद पैरामीटर (विनिर्देश)

बिक्री उपरांत सेवा प्रतिबद्धता

वारंटी अवधि: शिपमेंट की तारीख से 12 महीने (सशुल्क सेवा अनुबंध के साथ 36 या 60 महीने तक बढ़ाई जा सकती है)

तकनीकी सहायता: आजीवन निःशुल्क तकनीकी परामर्श; चयन चरण के दौरान लोड गणना और समाधान अनुकूलन

फ़ील्ड सेवा: स्थापना मार्गदर्शन, कमीशनिंग सहायता, दोष प्रबंधन (वारंटी के दौरान मुफ़्त, वारंटी के बाद लागत-आधारित)

स्पेयर पार्ट्स की आपूर्ति: तापमान नियंत्रक, पंखे, सेंसर और स्टॉक में रखे गए अन्य सामान्य हिस्से; कूरियर के माध्यम से अगले दिन डिलीवरी
