मेक्सिको फोटोवोल्टिक पावर प्लांट के लिए आउटडोर बॉक्स-प्रकार सबस्टेशन समाधान

ऑन-साइट फोटो विवरण:

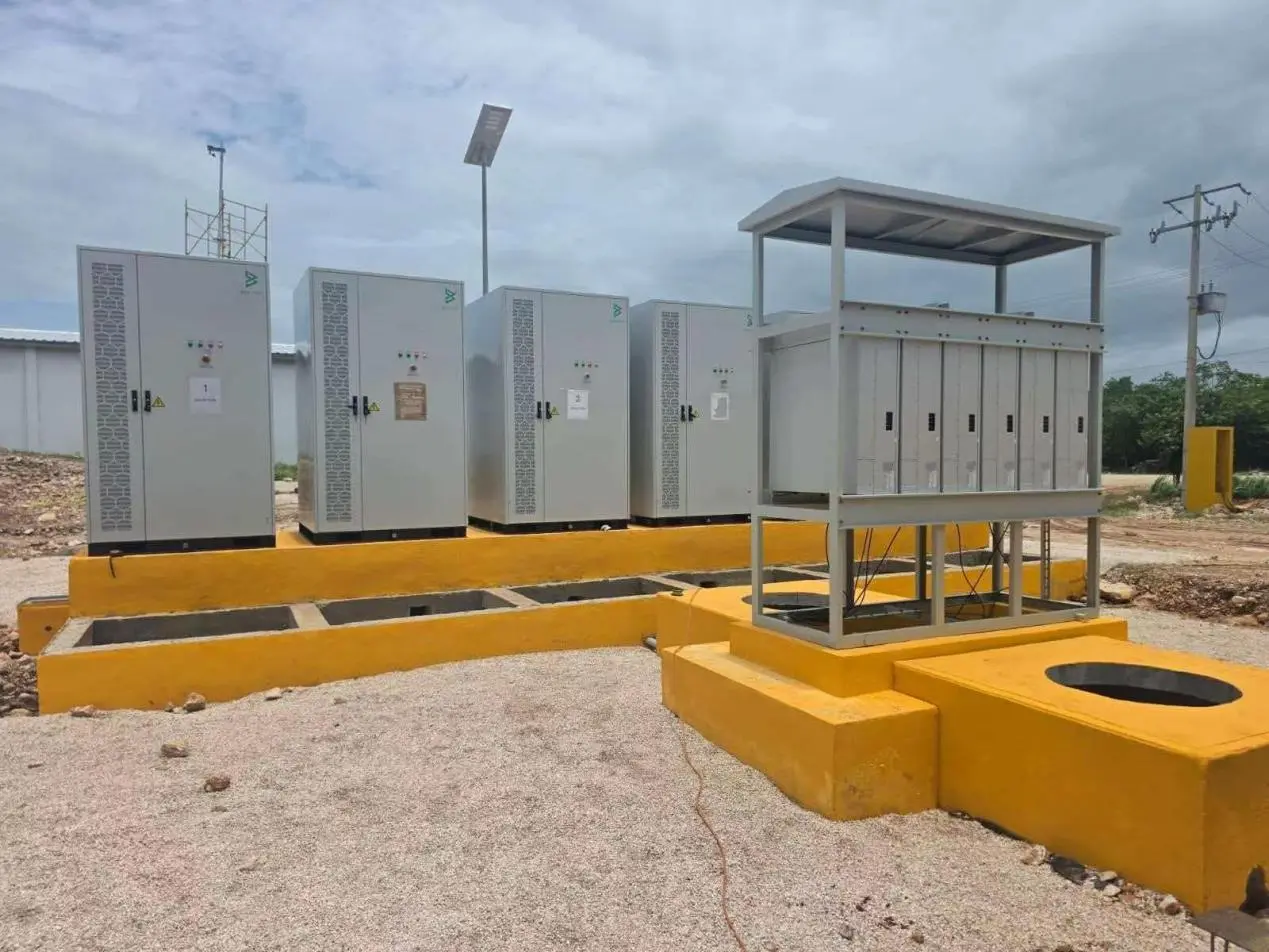

चित्र 1: इन्वर्टर नियंत्रण कैबिनेट और लो-वोल्टेज कॉम्बिनर कैबिनेट का एकीकृत विन्यास

पैनल के बाईं ओर, चार स्वतंत्र आउटडोर फोटोवोल्टिक इन्वर्टर नियंत्रण कैबिनेट हैं; दाईं ओर, रेनप्रूफ कैनोपी के साथ एक मैचिंग ओपन-टाइप लो-वोल्टेज कंबाइनर डिस्ट्रीब्यूशन फ्रेम स्थापित किया गया है। सभी उपकरण ऊंचे पीले कंक्रीट बेस पर लगाए गए हैं, जिसमें नीचे से केबल के प्रवेश और निकास को सुनिश्चित करने के लिए अंतर्निहित केबल खाइयां हैं, जिससे जमीनी स्तर के वर्षा जल और नमी से कटाव को रोका जा सकता है।

इन्वर्टर नियंत्रण कैबिनेट: IP54-रेटेड आउटडोर सुरक्षा संलग्नक जिसमें बड़े क्षेत्र के साइड कन्वेक्टिव कूलिंग लाउवर और धूल फिल्टर, एकीकृत ऑपरेशन बटन, स्थिति संकेतक और फ्रंट पैनल पर गलती अलार्म शामिल हैं। प्रत्येक इकाई अपने निर्दिष्ट क्षेत्र के भीतर स्वतंत्र रूप से संचालित होती है, जिससे संपूर्ण बिजली उत्पादन प्रणाली को प्रभावित किए बिना व्यक्तिगत इकाइयों के रखरखाव की अनुमति मिलती है।

लो-वोल्टेज वितरण फ्रेम: उष्णकटिबंधीय उच्च तापमान वाले वातावरण के लिए प्राकृतिक गर्मी अपव्यय के साथ एक खुली वर्षारोधी छत डिजाइन की सुविधा है, जो कई इनवर्टर से बिजली एकत्र करने और ऑन-साइट वायरिंग को सरल बनाने के लिए छह आंतरिक आउटपुट पोर्ट से सुसज्जित है। सुविधा में सौर-संचालित निगरानी और प्रकाश खंभे शामिल हैं जो बाहरी मुख्य शक्ति के बिना संचालित होते हैं, रात के संचालन, रखरखाव और सुरक्षा निगरानी आवश्यकताओं को पूरा करते हैं।

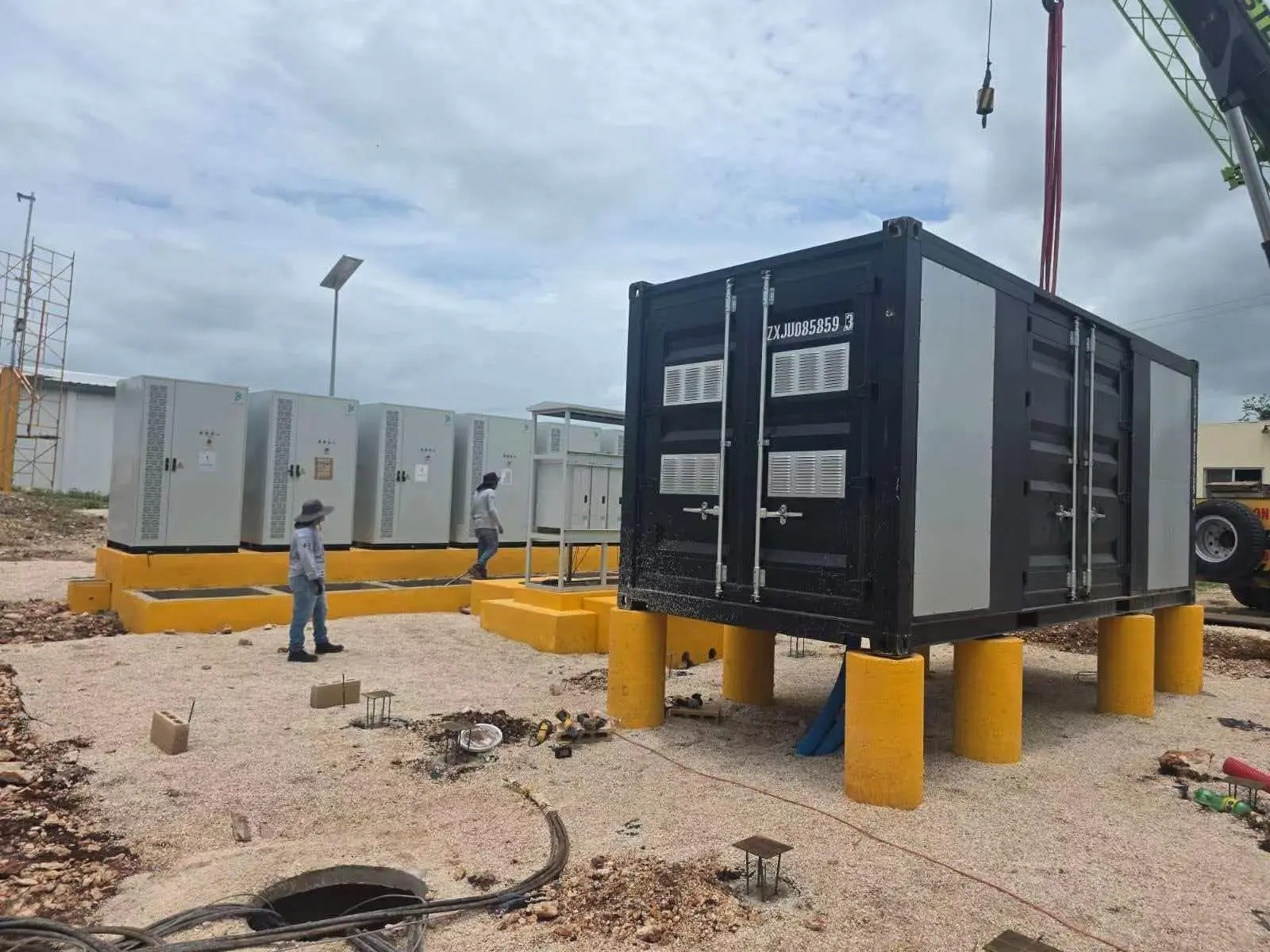

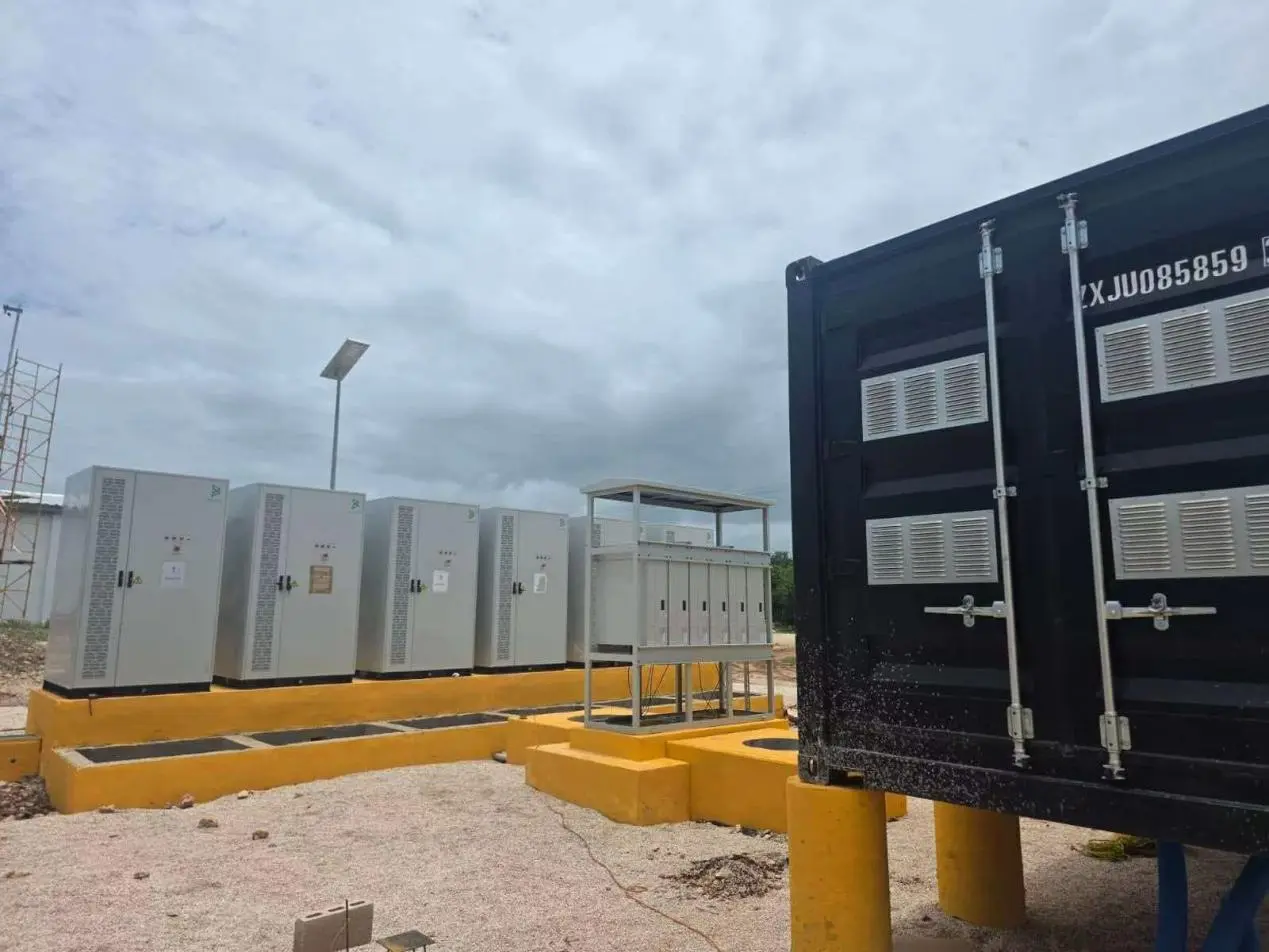

चित्र 2 और 3: कंटेनरीकृत सबस्टेशन साइट पर आता है; संपूर्ण विद्युत वितरण क्षेत्र का विहंगम दृश्य

एकीकृत ब्लैक कंटेनरीकृत सबस्टेशन को साइट पर पहुंचा दिया गया है, जो रियर-माउंटेड इन्वर्टर कैबिनेट और कॉम्बिनर कैबिनेट के साथ मिलकर एक पूर्ण फोटोवोल्टिक बिजली वितरण प्रणाली बनाता है। कंटेनर के दोनों किनारे बारिश प्रतिरोधी वेंटिलेशन लाउवर से सुसज्जित हैं और उच्च तापमान वाले वातावरण में गर्मी अपव्यय को बढ़ाने के लिए अंतर्निहित धूल-प्रूफ और पानी प्रतिरोधी संरचनाएं हैं। कंटेनर को एक बाहरी मौसम प्रतिरोधी कोटिंग के साथ लेपित किया गया है जो पराबैंगनी विकिरण और नमक स्प्रे जंग से सुरक्षा प्रदान करता है, जो इसे मेक्सिको में खुली हवा की स्थिति में दीर्घकालिक संचालन के लिए उपयुक्त बनाता है।

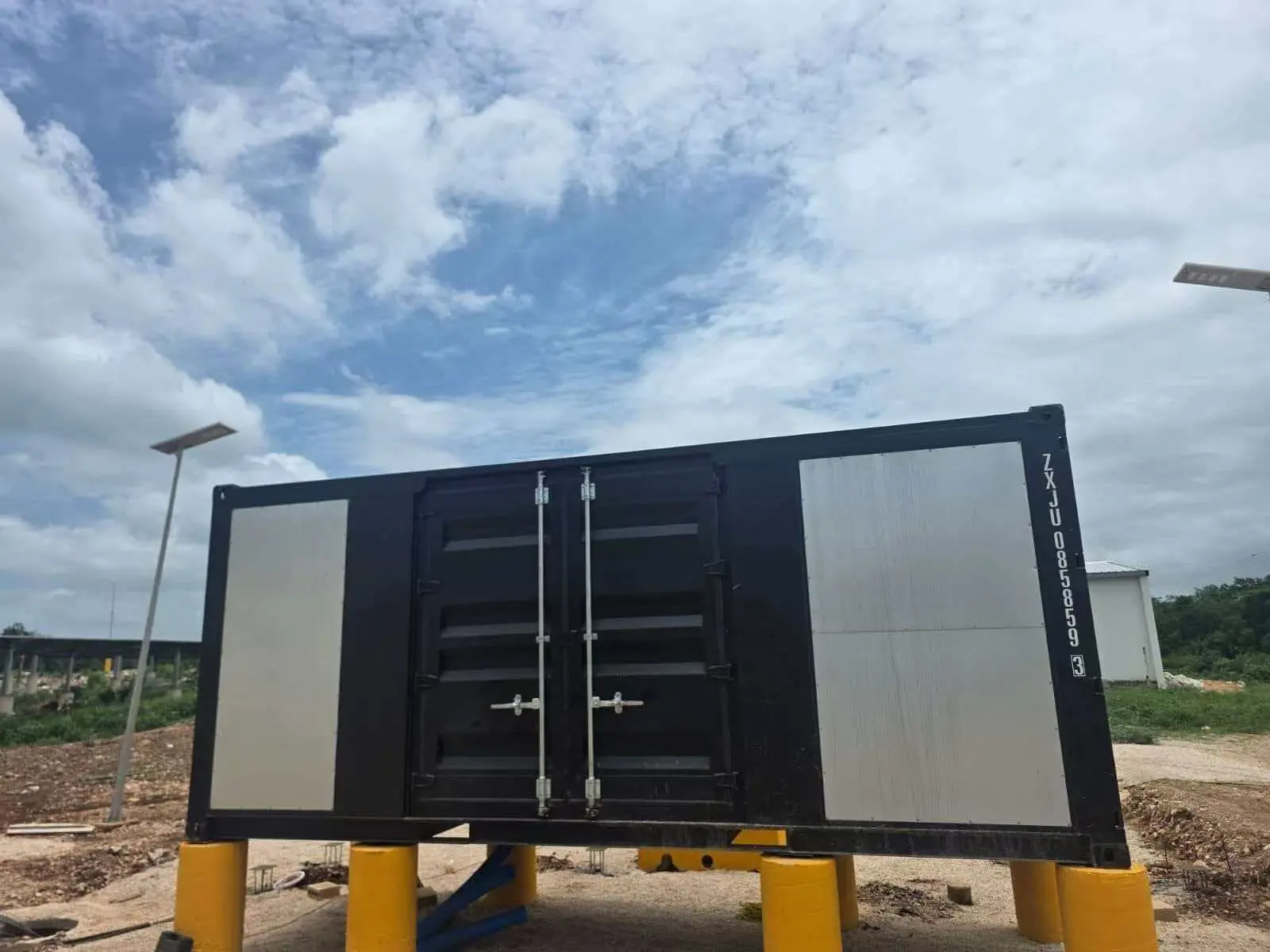

चित्र 4: कंटेनर बॉक्स एक उत्पाद स्वरूप में परिवर्तित हो गया

आसान आंतरिक उपकरण सर्विसिंग के लिए दोहरे दरवाजे वाले एक्सेस चैनल और साइड रखरखाव पैनल के साथ मानकीकृत कंटेनरीकृत इकाई डिजाइन; कंपार्टमेंटलाइज्ड वेंटिलेशन संरचना वॉटरप्रूफ और डस्टप्रूफ सुरक्षा प्रदान करते हुए इष्टतम गर्मी अपव्यय सुनिश्चित करती है, जो इसे मेगावाट-स्केल फोटोवोल्टिक बिजली संयंत्रों में केंद्रीकृत स्टेप-अप और ग्रिड कनेक्शन अनुप्रयोगों के लिए उपयुक्त बनाती है।

परियोजना के बाज़ार लाभ

1.पूर्वनिर्मित एकीकृत डिलीवरी: सभी उपकरण कारखाने में पहले से इकट्ठे और परीक्षण किए जाते हैं, जिससे विदेशों में ऑन-साइट निर्माण और कमीशनिंग का समय काफी कम हो जाता है, समग्र परियोजना वितरण चक्र छोटा हो जाता है, और सामान्य ठेकेदार के लिए कुल श्रम लागत कम हो जाती है।

2. संपूर्ण औद्योगिक श्रृंखला में व्यापक आपूर्ति क्षमताएं हैं, जिसमें ट्रांसफार्मर, स्विचगियर कैबिनेट, वर्तमान ट्रांसफार्मर, सुरक्षा रिले और इन्वर्टर कैबिनेट सभी एकीकृत तकनीकी मानकों के तहत घर में निर्मित होते हैं, जिससे स्पेयर पार्ट्स और उपकरण रखरखाव की सुविधाजनक खरीद सुनिश्चित होती है।

3.उष्णकटिबंधीय जलवायु के लिए अनुकूलित, यह समाधान विशेष रूप से लैटिन अमेरिका की गर्म और बरसात की स्थितियों के अनुरूप थर्मल प्रबंधन, नमी प्रतिरोध और संक्षारण प्रतिरोधी संरचनाओं को अनुकूलित करता है, जो उच्च तापमान और बाहरी बिजली संयंत्रों में जंग लगने के कारण उपकरण बंद होने जैसी आम परिचालन चुनौतियों को प्रभावी ढंग से संबोधित करता है।

4. स्थानीय ग्रिड विनिर्देशों के अनुरूप, इसके समग्र पैरामीटर मैक्सिकन विद्युत मानकों को पूरा करते हैं, जो स्थानीय बिजली कंपनियों द्वारा सीधे ग्रिड कनेक्शन अनुमोदन को सक्षम बनाता है, और इसे मेक्सिको, मध्य अमेरिका और कैरीबियाई क्षेत्र में फोटोवोल्टिक ऊर्जा भंडारण परियोजनाओं में प्रतिकृति और तैनाती के लिए उपयुक्त बनाता है।

परियोजना सारांश

यह मैक्सिकन एकीकृत फोटोवोल्टिक और ऊर्जा भंडारण पूर्वनिर्मित सबस्टेशन परियोजना एक मॉड्यूलर, व्यापक बिजली वितरण समाधान का उपयोग करती है जो विशेष रूप से क्षेत्र की उष्णकटिबंधीय, गर्म और बरसात की जलवायु के लिए अनुकूलित है, जिसमें नमी प्रतिरोध, गर्मी लंपटता और संक्षारण संरक्षण में विशेष सुधार शामिल हैं। तेजी से ऑन-साइट इंस्टॉलेशन के साथ फैक्ट्री प्रीफैब्रिकेशन के संयोजन के निर्माण दृष्टिकोण का उपयोग करते हुए, यह फोटोवोल्टिक उलटा, वर्तमान संग्रह और वितरण, और ग्रिड कनेक्शन के लिए वोल्टेज बूस्टिंग की पूर्ण-श्रृंखला एकीकरण प्राप्त करता है। समाधान उच्च मानकीकरण को प्रदर्शित करता है और लैटिन अमेरिका में उष्णकटिबंधीय नवीकरणीय ऊर्जा बिजली स्टेशनों के लिए एक बेंचमार्क केस के रूप में कार्य करता है, जो विदेशी पीवी और ऊर्जा भंडारण टर्नकी ग्राहकों को बढ़ावा देने के लिए उपयुक्त है।
